Filtr aktywny do subwoofera 18-150 Hz - zlutowany KIT AVT 2449
- Filtr aktywny do subwoofera sumuje kanały stereo, odcina wyższe częstotliwości i udostępnia dwa wyjścia o przeciwnych fazach. AVT2449 C to zlutowany układ do poprawnego podłączenia i integracji w torze audio.
Filtr aktywny do subwoofera 18–150 Hz - zlutowany AVT2449
Zlutowany układ filtru subwoofera do integracji w torze audio, wzmacniaczu lub aktywnej obudowie niskotonowej.

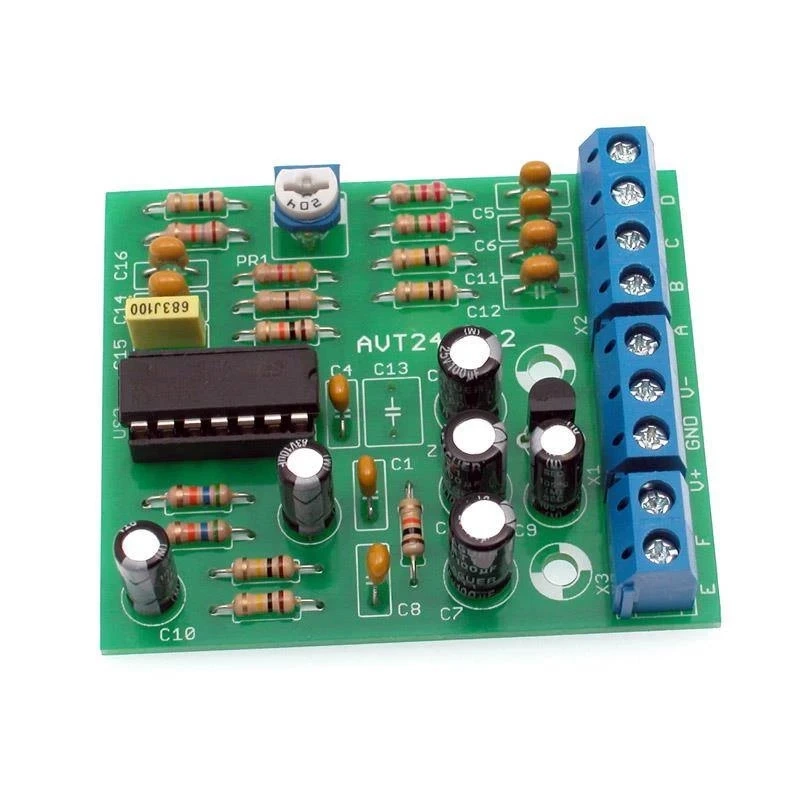

Zlutowany filtr aktywny dla kanału subwoofera
AVT2449 pełni trzy funkcje potrzebne przy budowie kanału subwoofera: sumuje sygnały z obu kanałów stereofonicznych, odfiltrowuje wyższe częstotliwości i udostępnia dwa sygnały o przeciwnych fazach.
Układ może korzystać z wejścia liniowego albo z wejścia podłączanego do wyjść głośnikowych wzmacniacza mocy. Wersja C zawiera zlutowany filtr przeznaczony do poprawnego podłączenia, zasilenia, regulacji PR1 i integracji w urządzeniu audio lub obudowie.
Karta techniczna
AVT2449
Zlutowany filtr aktywny do subwoofera z wejściem liniowym, wejściem z wyjść głośnikowych i dwoma wyjściami o przeciwnych fazach.
| Kod projektu | AVT2449 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | filtr aktywny do subwoofera |
| Funkcje | sumowanie kanałów stereo, filtracja wyższych częstotliwości, dwa wyjścia o przeciwnych fazach |
| Pasmo przenoszenia | 18 Hz–150 Hz dla elementów dostarczonych w zestawie |
| Wejście liniowe | A, B; poziom 100 mV–1 V |
| Wejście z wyjść głośnikowych | C, D |
| Wyjścia sygnałowe | E, F; sygnały o przeciwnych fazach |
| Zasilanie pojedyncze | 10–35 V |
| Zasilanie symetryczne | ±5–±16 V |
| Wymiary płytki PCB | 50×58 mm |
Wersja
AVT2449 C – zlutowany układ. Wersja zawiera zmontowany filtr aktywny do subwoofera przeznaczony do poprawnego podłączenia, zasilenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym gotowym urządzeniem audio. Wymaga poprawnego podłączenia wejść, wyjść, zasilania oraz integracji z pozostałą częścią systemu.
Filtr może pracować z zasilaniem pojedynczym 10–35 V albo symetrycznym ±5–±16 V. Przy integracji trzeba uwzględnić konfigurację obwodów zasilania i sposób podłączenia masy do współpracujących urządzeń.
Po podłączeniu wzmacniacza i głośnika subwoofera regulację wykonuje się potencjometrem PR1, ustawiając właściwe proporcje tonów najniższych względem pozostałych.
Biegunowość głośnika subwoofera należy dobrać doświadczalnie, tak aby uzyskać fazę zgodną z fazą głośników w istniejących kolumnach.
Uwaga: układ wymaga poprawnego doboru i podłączenia zasilania. Przed uruchomieniem należy sprawdzić, czy konfiguracja filtru odpowiada zasilaniu pojedynczemu albo symetrycznemu oraz czy masa jest poprawnie połączona z masą współpracujących urządzeń.
Najczęściej zadawane pytania
AVT2449 C to zlutowany układ filtru aktywnego do subwoofera. Wymaga poprawnego podłączenia wejść, wyjść, zasilania oraz integracji w urządzeniu audio lub obudowie.
Do wykonania kanału subwoofera w systemie audio: filtr sumuje kanały stereo, usuwa wyższe częstotliwości i udostępnia dwa sygnały o przeciwnych fazach.
Nie. Wersja C jest zlutowanym układem elektronicznym przeznaczonym do poprawnego podłączenia, zasilenia, regulacji i integracji w docelowym torze audio.
Nie. Filtr pracuje analogowo na wzmacniaczu operacyjnym TL074 i nie wymaga mikrokontrolera ani programu.
Układ może być zasilany napięciem pojedynczym 10–35 V albo symetrycznym ±5–±16 V. Przy podłączaniu trzeba uwzględnić właściwe punkty zasilania i masy.
