Energooszczędny przekaźnik bistabilny DPDT 12V sterowany TTL - PCB do projektu AVT 6048
- Energooszczędny przekaźnik bistabilny przełącza styki impulsem TTL i pobiera poniżej 1 µA w spoczynku. AVT6048 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Impulsowy przekaźnik DPDT do sterowania z układów TTL - płytka PCB do AVT6048

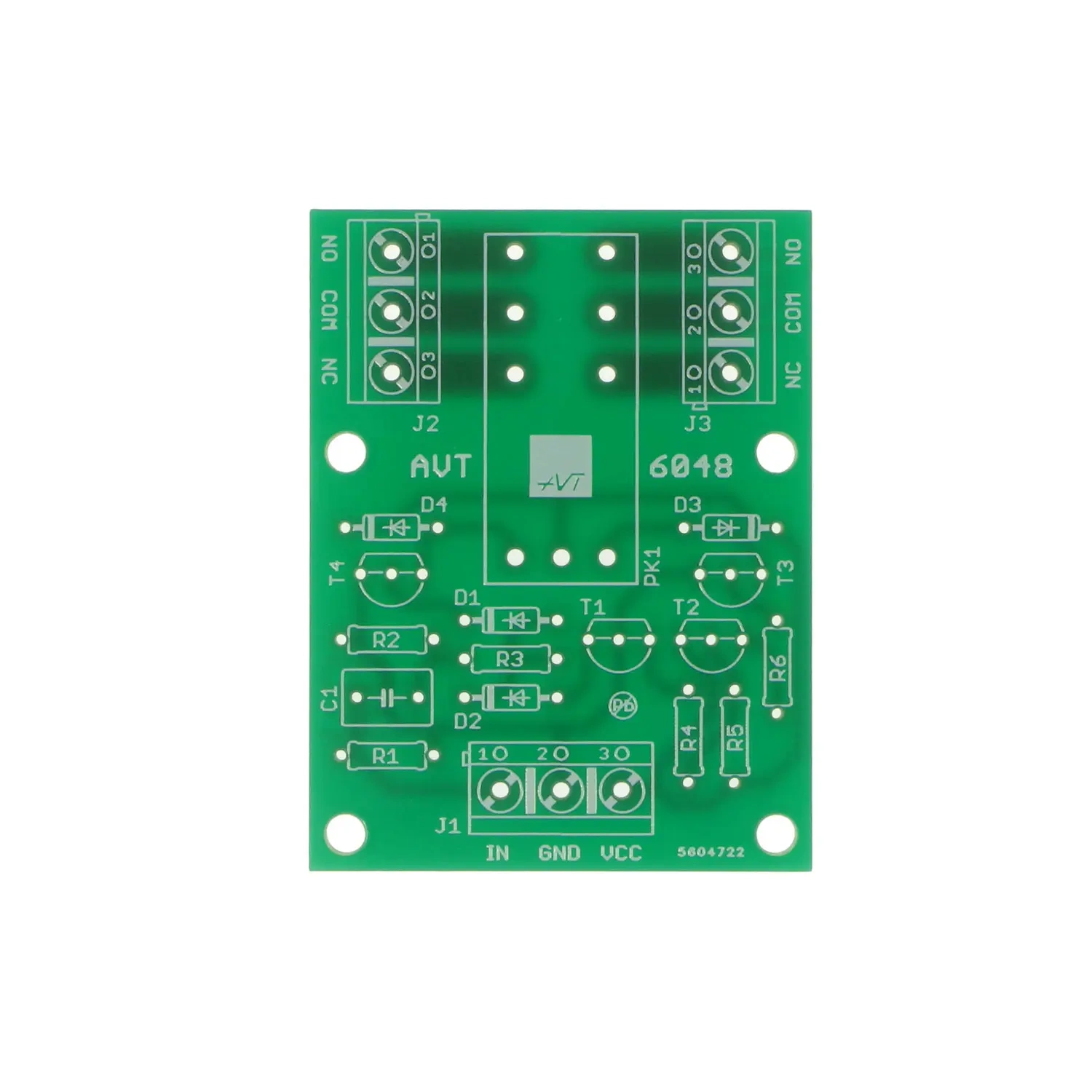

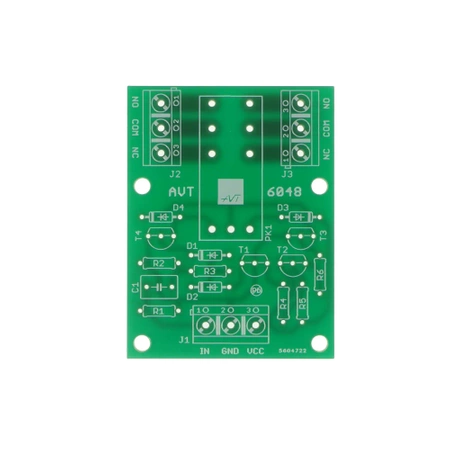

Płytka PCB do wykonania energooszczędnego układu z przekaźnikiem bistabilnym, sterowaniem impulsowym i wyjściem DPDT.
Przekaźnik bez stałego zasilania cewki
AVT6048 to układ sterujący bistabilnym przekaźnikiem elektromagnetycznym. Do zmiany stanu styków potrzebny jest krótki impuls, a po przełączeniu układ nie musi podtrzymywać prądu cewki.
Rozwiązanie sprawdzi się tam, gdzie potrzebne jest galwanicznie separowane przełączanie styków przy bardzo małym poborze prądu w stanie spoczynku. Wejście współpracuje z sygnałem TTL, a wyjście jest realizowane przez styki DPDT przekaźnika. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT6048
Układ sterowania przekaźnikiem bistabilnym z wejściem TTL, zasilaniem 12 V, przekaźnikiem DPDT i bardzo małym poborem prądu w stanie spoczynku.
| Kod projektu | AVT6048 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | sterownik przekaźnika bistabilnego |
| Przekaźnik | RT424F12, bistabilny, DPDT |
| Sterowanie | zewnętrzny sygnał TTL, impuls ON/OFF |
| Minimalny poziom sterujący | co najmniej 3 V |
| Zasilanie | 12 V DC |
| Pobór prądu w spoczynku | poniżej 1 µA po przełączeniu |
| Wyjścia stykowe | 2 tory przełączne: NC, COM, NO |
| Obciążalność styków przekaźnika | do 8 A dla każdej pary styków |
| Wymiary płytki PCB | 42×55 mm |
Wersja
AVT6048 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R2, R5: 1 MΩ
- R3, R4, R6: 10 kΩ
- C1: 470 nF, raster 5 mm, MKT
- D1–D4: 1N4148
- T1, T3, T4: BC546
- T2: BC556
- J1–J3: ARK3/500
- PK1: RT424F12 SCHRACK
Notes
Wejście J1 przyjmuje sygnał sterujący oraz zasilanie VCC i GND. Wyjścia J2 i J3 udostępniają styki przekaźnika w układzie NC, COM, NO.
Przełączenie następuje tylko podczas zbocza narastającego sygnału sterującego, dlatego układ zachowuje stan styków bez stałego poboru prądu cewki.
Dla sterowania z poziomu 3,3 V impuls może być krótszy niż przy sterowaniu 5 V; po przełączeniu pobór prądu spada do wartości poniżej 1 µA.
Podczas montażu należy zwrócić uwagę na kierunek diod, typy tranzystorów NPN/PNP oraz poprawne osadzenie przekaźnika i złączy śrubowych.
Uwaga: styki przekaźnika mogą przełączać obwody o większym prądzie niż część sterująca, ale napięcie i prąd obciążenia muszą być dobrane do odstępów na płytce, przekroju przewodów, obudowy, izolacji i wymagań bezpieczeństwa. Praca z napięciami niebezpiecznymi wymaga odpowiednich kwalifikacji.
Najczęściej zadawane pytania
AVT6048 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do impulsowego przełączania styków przekaźnika w układach sterowania, automatyki i urządzeniach bateryjnych, gdzie ważny jest minimalny pobór prądu w spoczynku.
Nie. Układ działa sprzętowo na elementach dyskretnych i przekaźniku bistabilnym.
Wejście współpracuje z wyjściami typu TTL. Minimalny poziom wysoki powinien wynosić około 3 V.
Nie wymaga stałego zasilania cewki. Po przełączeniu pobór prądu układu spada poniżej 1 µA.
