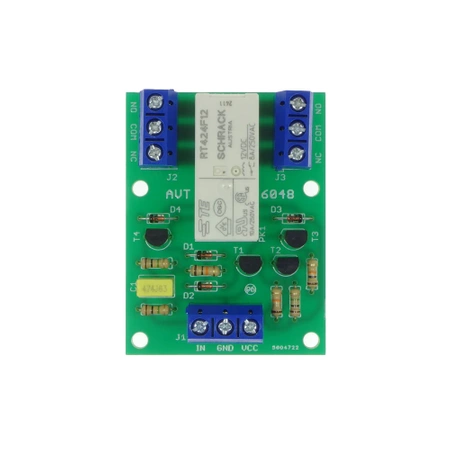

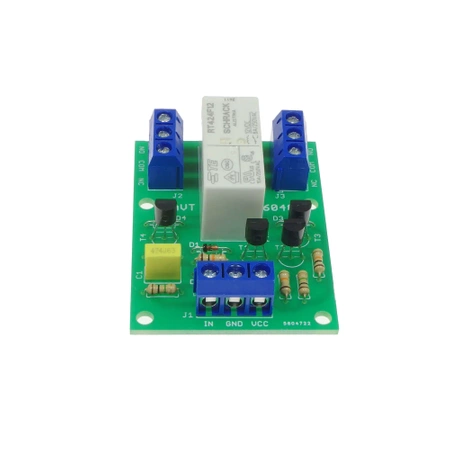

Energooszczędny przekaźnik bistabilny DPDT 12V sterowany TTL - KIT AVT 6048
- Energooszczędny przekaźnik bistabilny przełącza styki impulsem TTL, ma wyjście DPDT i pobiera poniżej 1 µA w spoczynku. AVT6048 B to KIT DIY z płytką PCB i elementami do lutowania.
Impulsowy przekaźnik DPDT do sterowania z układów TTL - KIT DIY AVT6048
Zestaw elementów do wykonania energooszczędnego sterownika przekaźnika bistabilnego 12 V z wyjściem DPDT.
KIT przekaźnika bistabilnego o minimalnym poborze prądu

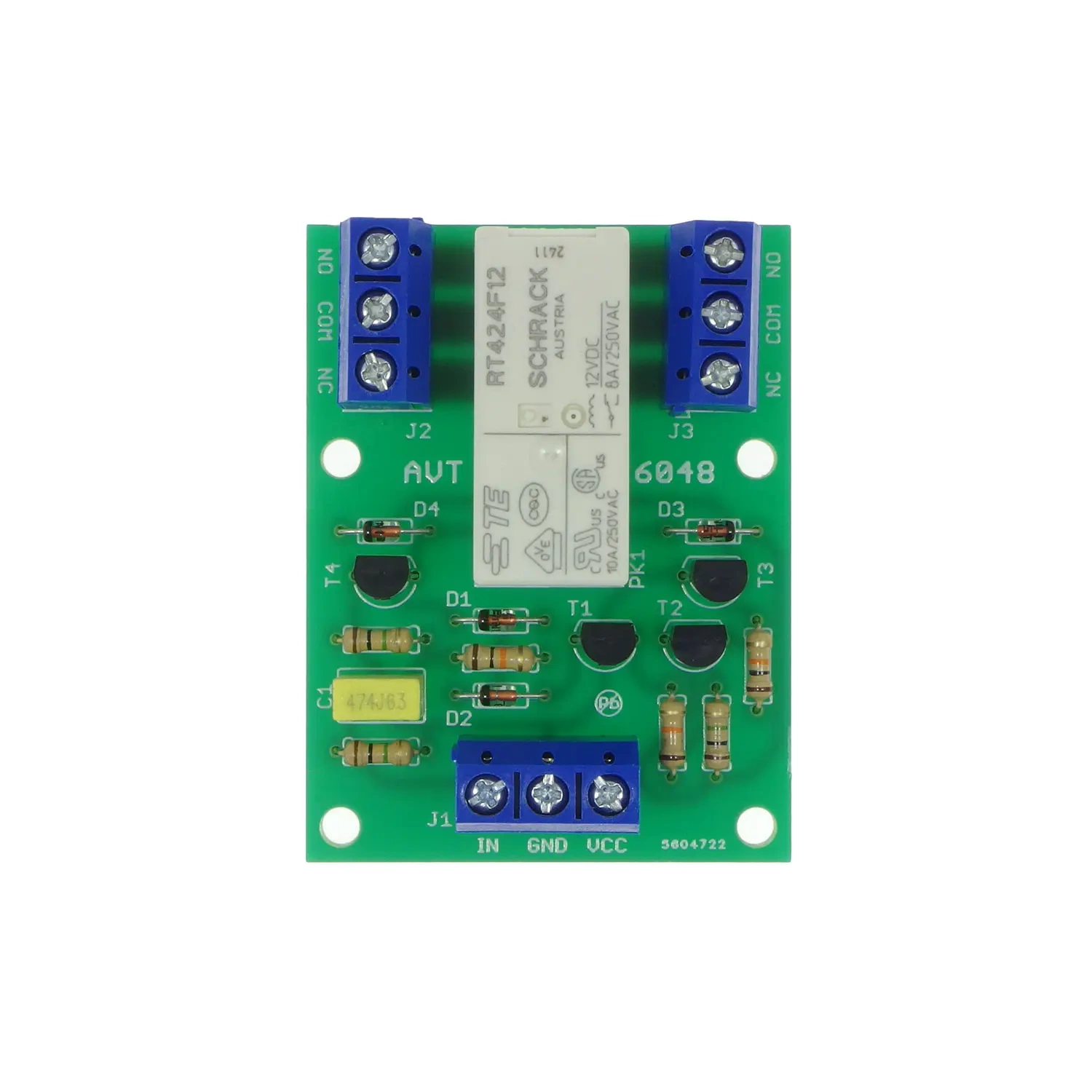

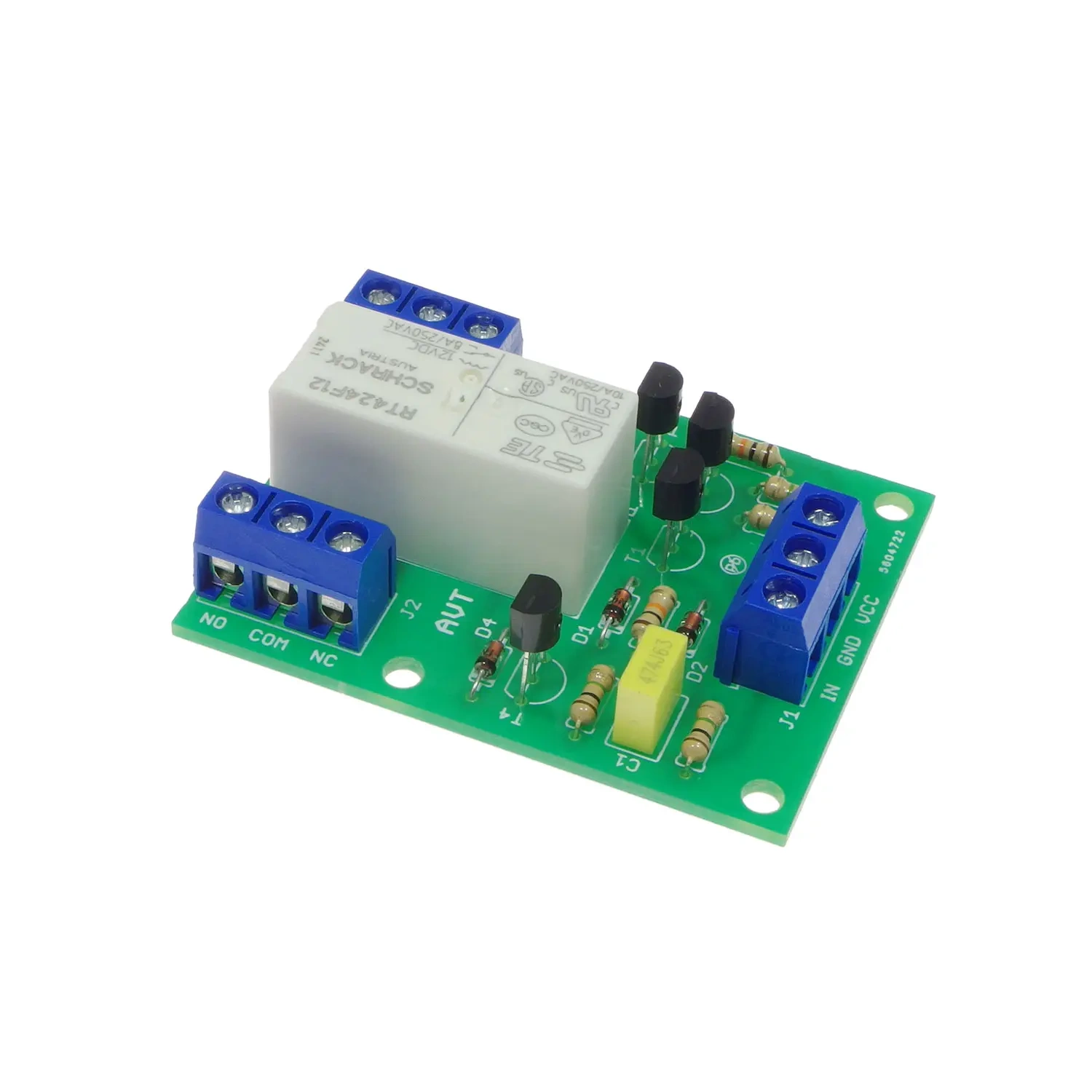

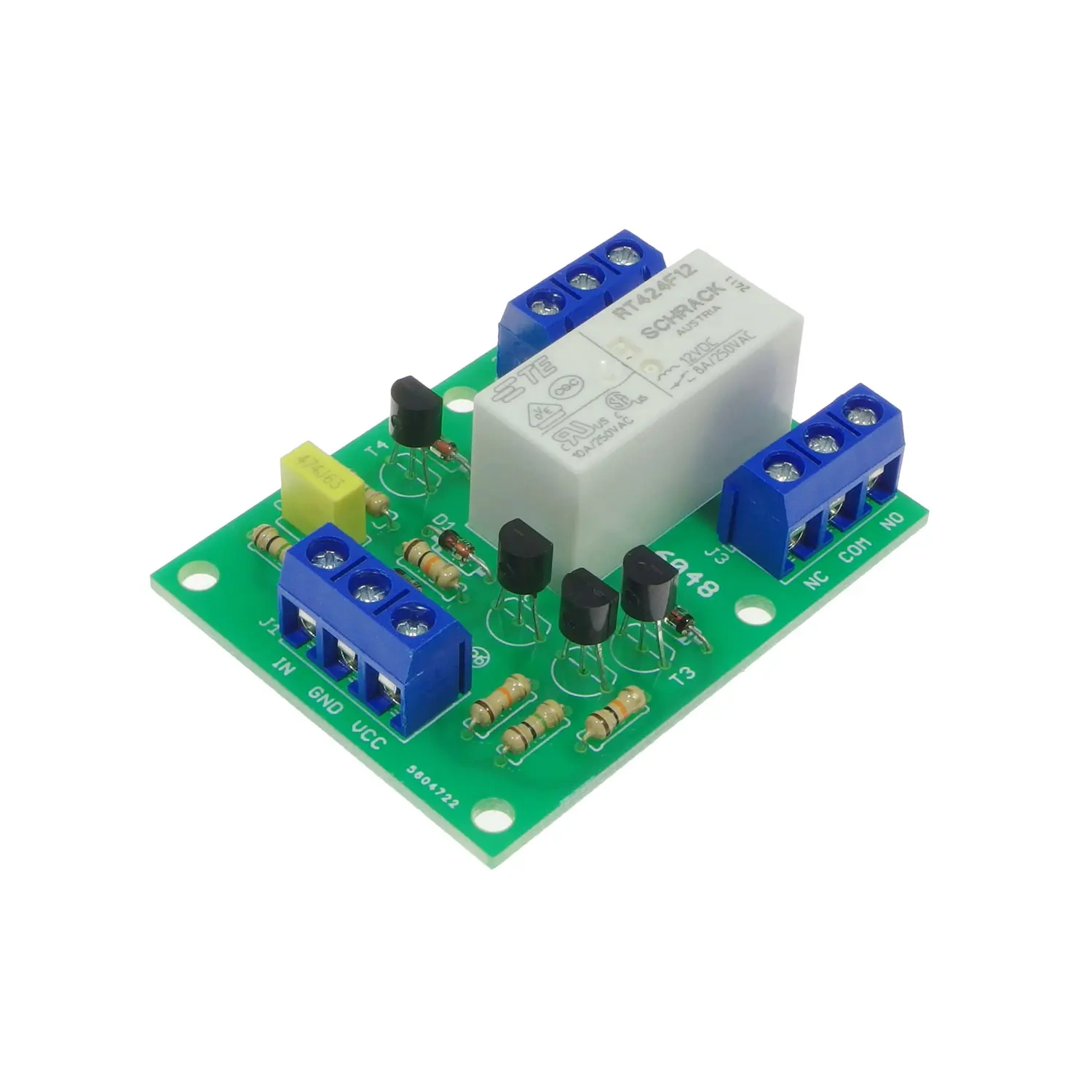

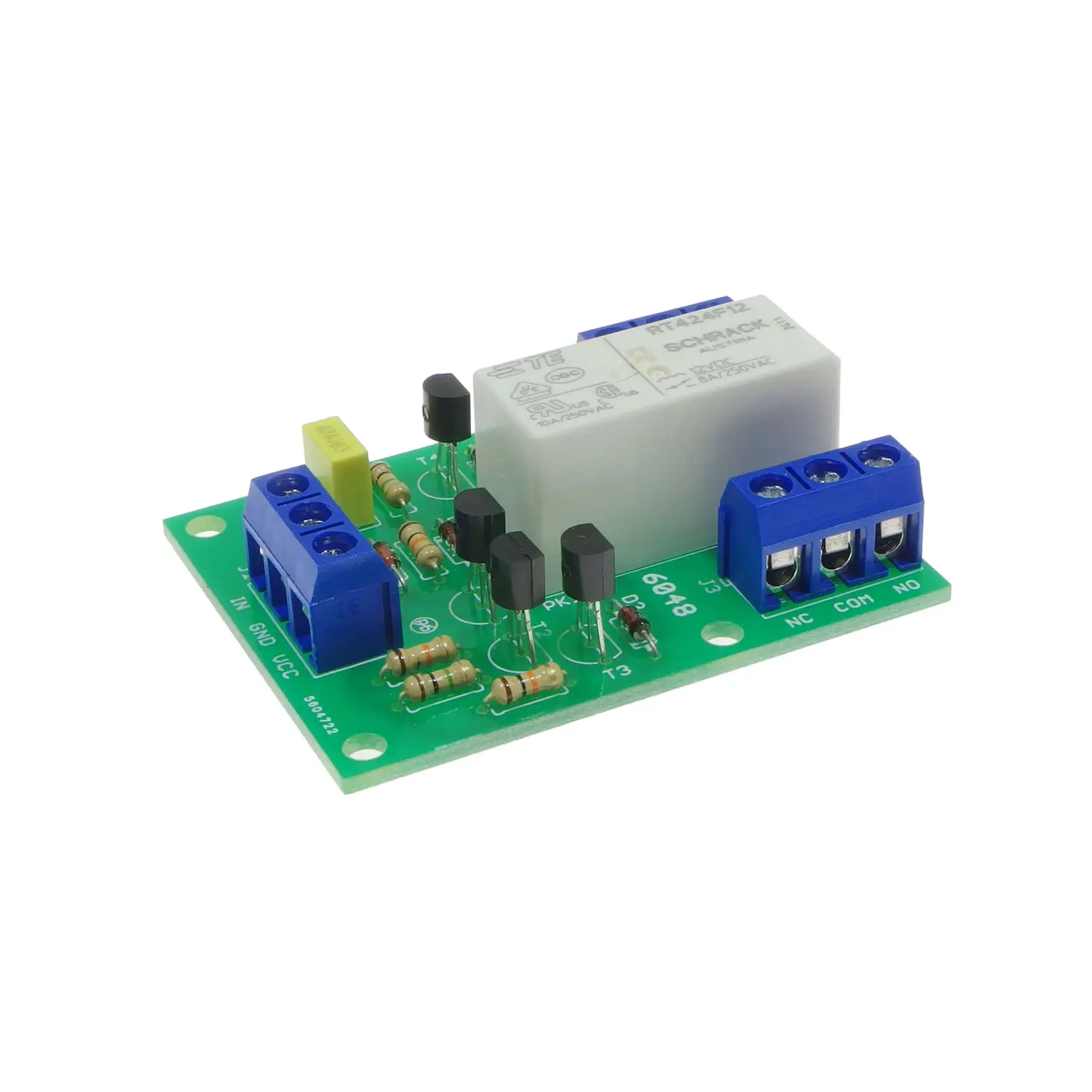

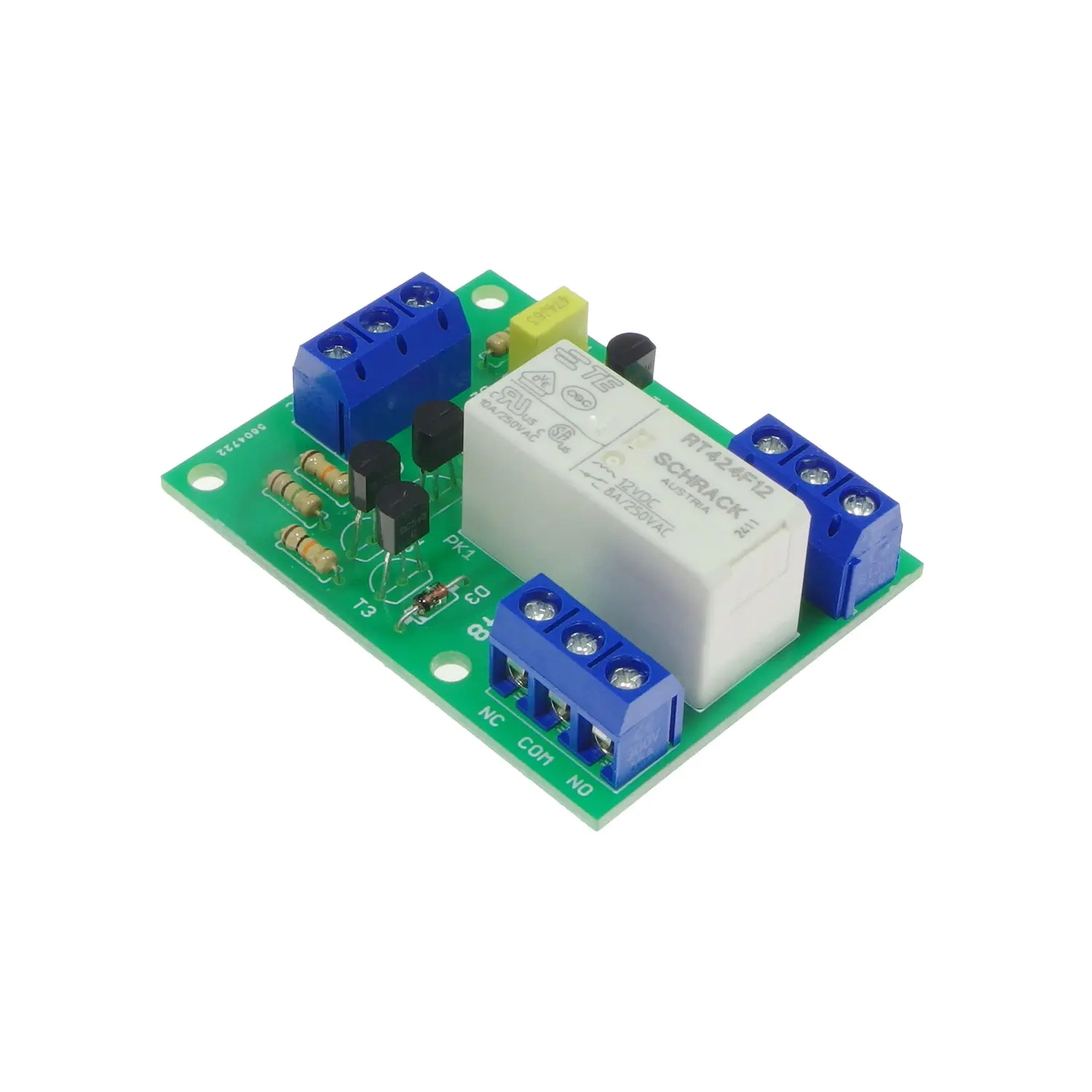

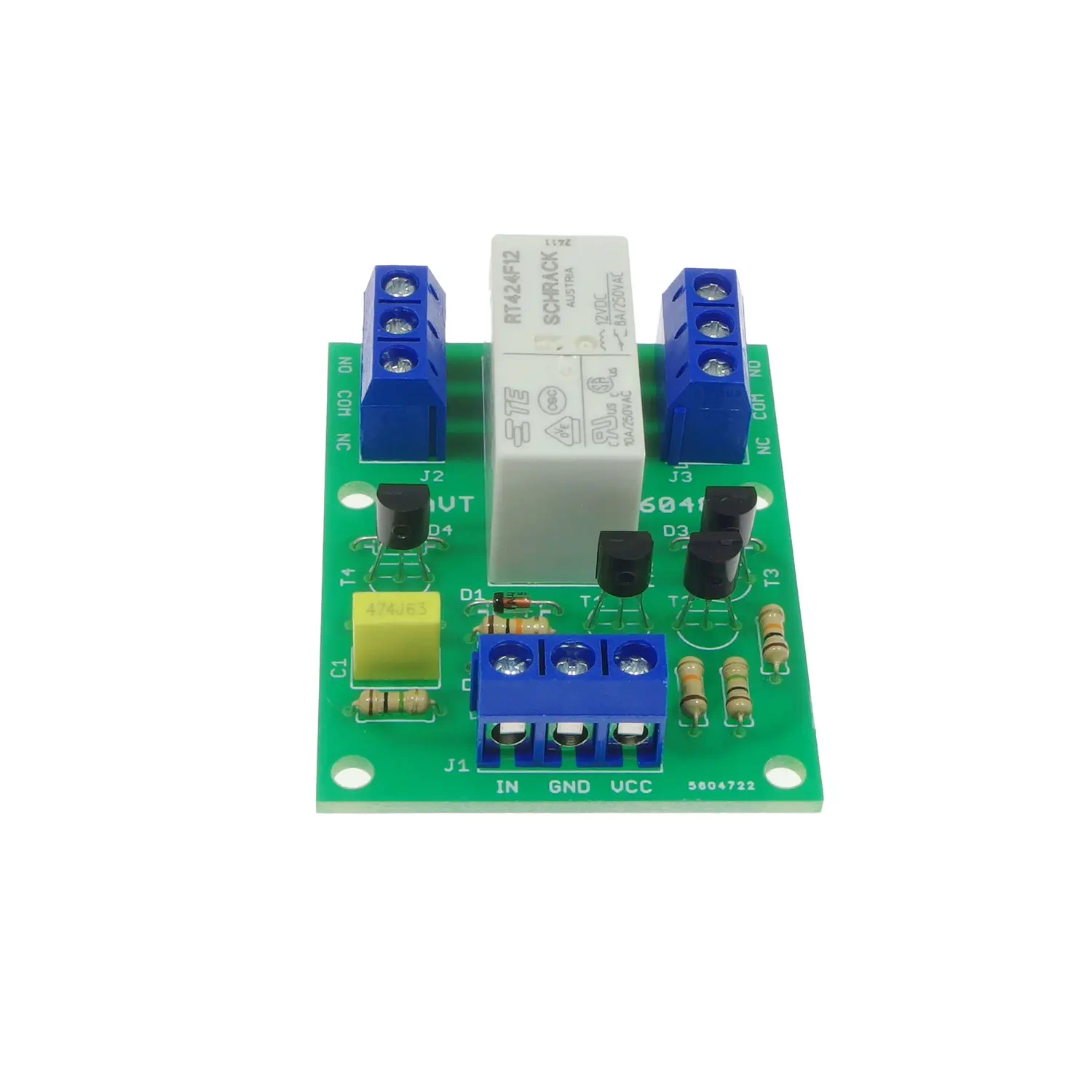

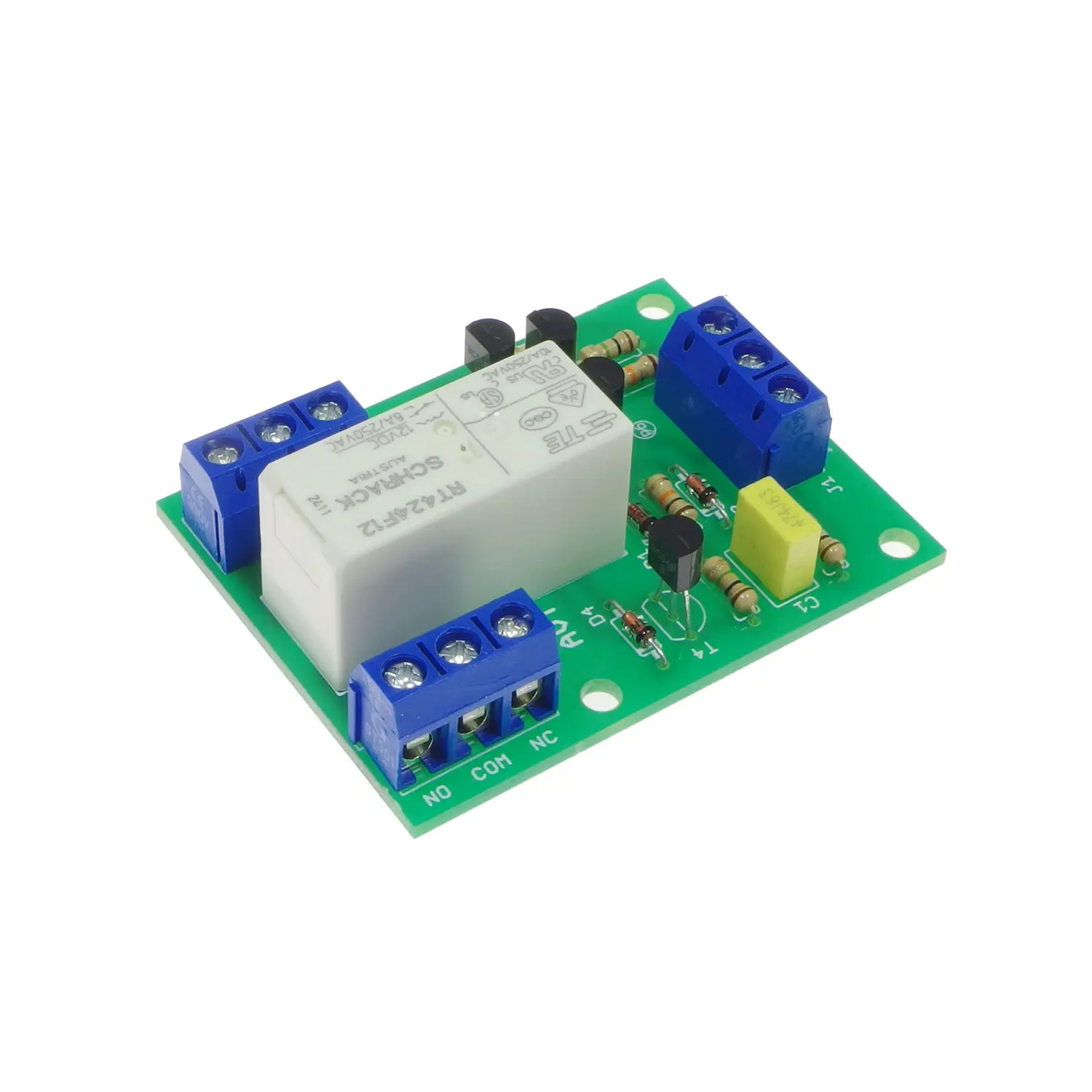

AVT6048 B pozwala zbudować układ, który przełącza styki przekaźnika elektromagnetycznego krótkim impulsem sterującym, bez konieczności stałego zasilania cewki.
Po zmianie stanu układ zachowuje położenie styków i przechodzi do bardzo małego poboru prądu. Dzięki temu dobrze pasuje do układów sterowania, automatyki i aplikacji bateryjnych, w których klasyczny przekaźnik monostabilny pobierałby prąd przez cały czas załączenia. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania energooszczędnego przekaźnika bistabilnego.
Karta techniczna
AVT6048
KIT układu sterowania przekaźnikiem bistabilnym z wejściem TTL, zasilaniem 12 V, wyjściem DPDT i poborem poniżej 1 µA po przełączeniu.
| Kod projektu | AVT6048 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | sterownik przekaźnika bistabilnego |
| Przekaźnik | RT424F12, bistabilny, DPDT |
| Sterowanie | zewnętrzny sygnał TTL, impuls ON/OFF |
| Minimalny poziom sterujący | co najmniej 3 V |
| Zasilanie | 12 V DC |
| Pobór prądu w spoczynku | poniżej 1 µA po przełączeniu |
| Wyjścia stykowe | 2 tory przełączne: NC, COM, NO |
| Obciążalność styków przekaźnika | do 8 A dla każdej pary styków |
| Wymiary płytki PCB | 42×55 mm |
Wersja
AVT6048 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania energooszczędnego przekaźnika bistabilnego.
Notes
Układ zmontowany poprawnie ze sprawnych elementów powinien działać po podaniu zasilania 12 V na zaciski VCC i GND złącza J1.
Sygnał sterujący należy doprowadzić do zacisku IN. Minimalny poziom wysoki powinien wynosić około 3 V, aby tranzystory zostały poprawnie wysterowane.
Złącza J2 i J3 udostępniają dwa niezależne tory styków przekaźnika w konfiguracji NC, COM, NO.
Montaż najlepiej rozpocząć od rezystorów i diod, następnie wlutować tranzystory, kondensator, złącza śrubowe i przekaźnik.
Uwaga: AVT6048 B jest zestawem do samodzielnego montażu. Przy przełączaniu obciążeń o większym prądzie lub napięciu trzeba dobrać przewody, obudowę, bezpiecznik, izolację i odstępy zgodnie z wymaganiami bezpieczeństwa. Nieprawidłowy montaż może uszkodzić układ albo przełączane urządzenie.
Najczęściej zadawane pytania
AVT6048 B to KIT DIY z płytką PCB i elementami do lutowania energooszczędnego przekaźnika bistabilnego.
Do impulsowego przełączania obwodów w układach sterowania, systemach bateryjnych, automatyce i aplikacjach z wyjściami TTL.
Nie. Układ nie zawiera mikrokontrolera i działa sprzętowo.
Układ wymaga zasilania 12 V DC doprowadzonego do zacisków VCC i GND.
Tak. Może być sterowany z układów cyfrowych z wyjściem dwustanowym typu TTL, przy poziomie wysokim około 3 V lub wyższym.
