- Eliminator baterii zasila testowane układy napięciami 3,3 V, 5 V, 9 V i 12 V z zewnętrznego zasilacza 12 V. AVT5872 C to zlutowany układ do stanowiska testowego.
Emulator baterii 3,3V/5V/9V/12V do uruchamiania układów - zlutowany AVT5872

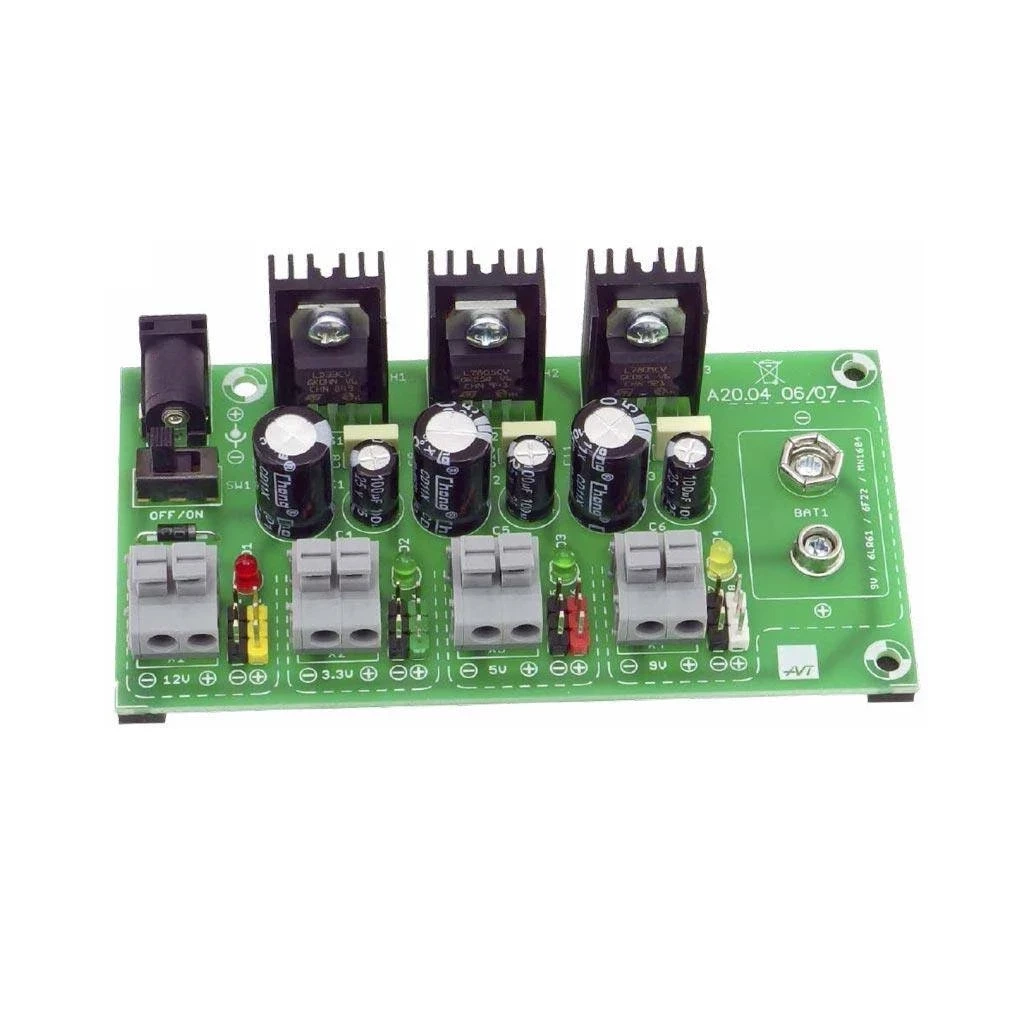

Zlutowany układ eliminatora baterii do podłączenia zewnętrznego zasilacza 12 V i zasilania testowanych projektów napięciami 3,3 V, 5 V, 9 V oraz 12 V.
Zlutowany moduł zasilania do stanowiska testowego
AVT5872 C to zlutowany eliminator baterii do uruchamiania, testowania i nauki elektroniki bez ciągłego zużywania ogniw. Po podłączeniu zewnętrznego zasilacza 12 V układ udostępnia napięcia 3,3 V, 5 V, 9 V i 12 V.
Wyjścia są opisane i dostępne na kilku typach złączy, a napięcie 9 V można pobrać przez zatrzask zgodny z baterią 6F22. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia zasilacza 12 V, przewodów wyjściowych, zabezpieczenia płytki oraz użycia na stanowisku testowym lub edukacyjnym.
Karta techniczna
AVT5872
Zlutowany eliminator baterii z wejściem 12 V DC, stabilizatorami 3,3 V, 5 V i 9 V, wyjściem 12 V oraz wyjściem 9 V typu 6F22.
| Kod projektu | AVT5872 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | eliminator baterii, zasilacz testowy |
| Zasilanie wejściowe | zewnętrzny zasilacz stabilizowany 12 V DC, min. 1 A |
| Złącze wejściowe | DC2.1/5.5 |
| Napięcia wyjściowe | 3,3 V, 5 V, 9 V, 12 V |
| Stabilizatory | LD1117A33, 7805, 7809 |
| Wyprowadzenia napięć | złącza sprężynowe, szpilki goldpin, oznaczona polaryzacja |
| Wyjście 9 V | zatrzask typu 6F22 do przewodu „kijanka” |
| Sygnalizacja | diody LED dla dostępnych napięć |
| Wymiary płytki PCB | 102×54 mm |
Wersja
AVT5872 C – zlutowany układ. Wersja zawiera zmontowany eliminator baterii przeznaczony do poprawnego podłączenia zasilacza 12 V, przewodów wyjściowych, zabezpieczenia płytki oraz użycia na stanowisku testowym lub edukacyjnym.
Notes
AVT5872 C wymaga zewnętrznego stabilizowanego zasilacza 12 V DC. Moduł nie zawiera zasilacza sieciowego ani transformatora.
Przed podłączeniem testowanego układu należy sprawdzić wybrane napięcie wyjściowe, polaryzację oraz wymagany prąd zasilanego urządzenia.
Wyjście 9 V przez zatrzask 6F22 ułatwia zasilanie układów, które normalnie korzystają z baterii 9 V z przewodem „kijanka”.
Moduł należy używać na stabilnej, izolowanej powierzchni albo zamontować w obudowie, aby ograniczyć ryzyko zwarcia wyjść i przypadkowego dotknięcia punktów lutowniczych.
Uwaga: AVT5872 C nie jest samodzielnym gotowym zasilaczem sieciowym. To zlutowany układ wymagający zewnętrznego zasilacza 12 V DC i poprawnego zabezpieczenia. Zwarcie wyjść, błędna polaryzacja albo zbyt duże obciążenie mogą przegrzać stabilizatory lub uszkodzić testowany układ.
Najczęściej zadawane pytania
AVT5872 C to zlutowany układ eliminatora baterii do podłączenia zewnętrznego zasilacza 12 V i przewodów wyjściowych.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i użycia na stanowisku testowym.
Nie. Układ działa jako zasilacz testowy na stabilizatorach napięcia.
Tak. Do pracy wymagany jest stabilizowany zasilacz 12 V DC, najlepiej o wydajności minimum 1 A.
Dostępne są napięcia 3,3 V, 5 V, 9 V i 12 V, w tym wyjście 9 V zgodne z zatrzaskiem baterii 6F22.
