Emulator baterii 3,3V/5V/9V/12V do uruchamiania układów - PCB do projektu AVT 5872
- Eliminator baterii zasila testowane układy napięciami 3,3 V, 5 V, 9 V i 12 V z zewnętrznego zasilacza 12 V. AVT5872 A zawiera płytkę PCB, a elementy należy skompletować osobno.

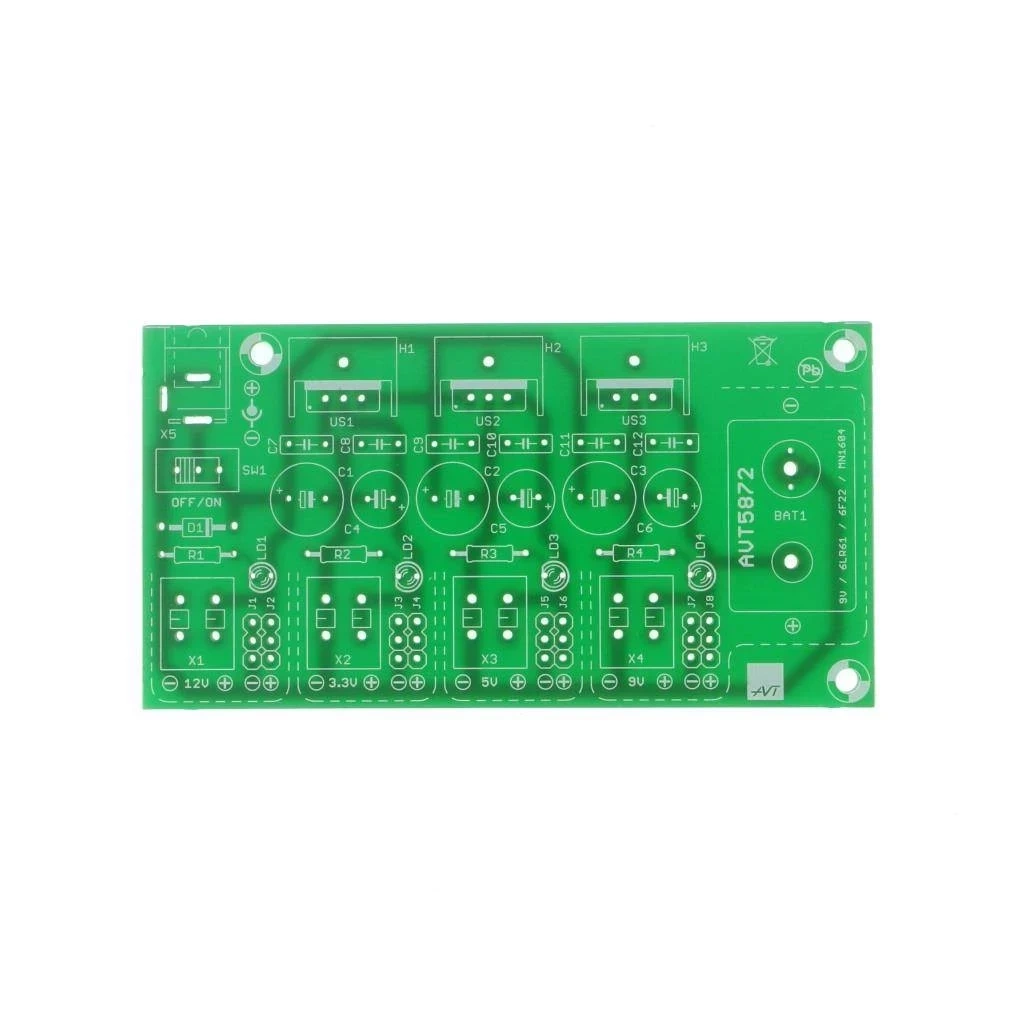

Emulator baterii 3,3V/5V/9V/12V do uruchamiania układów - płytka PCB do AVT5872
Płytka PCB do wykonania eliminatora baterii z wyjściami 3,3 V, 5 V, 9 V i 12 V do testowania oraz uruchamiania układów elektronicznych.
Stałe napięcia zamiast rozładowujących się baterii
AVT5872 to eliminator baterii przeznaczony do zasilania układów podczas testów, nauki elektroniki, regulacji i uruchamiania prostych projektów. Z jednego zewnętrznego zasilacza 12 V uzyskuje kilka praktycznych napięć: 3,3 V, 5 V, 9 V oraz 12 V.
Wyjścia są dostępne na złączach sprężynowych oraz szpilkach goldpin, a napięcie 9 V dodatkowo można pobrać przez zatrzask typu 6F22, zgodny z popularną „kijanką”. Każde napięcie ma własną diodę LED i oznaczoną polaryzację, co ułatwia szybkie podłączanie układów na stanowisku. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT5872
Eliminator baterii z wejściem DC2.1/5.5, stabilizatorami 3,3 V, 5 V i 9 V, wyjściem 12 V oraz oznaczoną polaryzacją wyprowadzeń.
| Kod projektu | AVT5872 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | eliminator baterii, zasilacz testowy |
| Zasilanie wejściowe | zewnętrzny zasilacz stabilizowany 12 V DC, min. 1 A |
| Złącze wejściowe | DC2.1/5.5 |
| Napięcia wyjściowe | 3,3 V, 5 V, 9 V, 12 V |
| Stabilizatory | LD1117A33, 7805, 7809 |
| Wyprowadzenia napięć | złącza sprężynowe, szpilki goldpin, oznaczona polaryzacja |
| Wyjście 9 V | zatrzask typu 6F22 do przewodu „kijanka” |
| Sygnalizacja | diody LED dla dostępnych napięć |
| Wymiary płytki PCB | 102×54 mm |
Wersja
AVT5872 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 2 kΩ
- R2: 240 Ω
- R3: 560 Ω
- R4: 1,5 kΩ
- C1–C3: 1000 µF
- C4–C6: 100 µF
- C7–C12: 100 nF
- D1: 1N4007
- LD1: LED 3 mm czerwona
- LD2, LD3: LED 3 mm zielona
- LD4: LED 3 mm żółta
- US1: LD1117A33
- US2: 7805
- US3: 7809
- J1–J8: goldpin 1×3
- X1–X4: DG235
- X5: DC2.1/5.5
- SW1: SS02-12F20
- BAT1: zatrzask 6F22 9 V
- H1–H3: radiatory RAD DY-CN
- Śruby M2: 2 szt.
- Nakrętki M2: 2 szt.
- Gumowe nóżki: 4 szt.
Notes
Do złącza X5 należy podłączyć stabilizowany zasilacz 12 V DC, najlepiej impulsowy, o wydajności prądowej co najmniej 1 A.
Wyjścia 3,3 V, 5 V, 9 V i 12 V są dostępne na złączach sprężynowych oraz szpilkach goldpin. Każdy tor ma oznaczoną polaryzację.
Pole BAT1 służy do wykonania wyjścia zgodnego z zatrzaskiem 9 V. Zatrzask trzeba odpowiednio przygotować i przykręcić do płytki śrubami M2.
Montaż należy zakończyć stabilizatorami przykręconymi do radiatorów. Po lutowaniu trzeba szczególnie sprawdzić polaryzację kondensatorów elektrolitycznych, diod LED i zasilania.
Uwaga: AVT5872 nie zastępuje zasilacza sieciowego. Wymaga zewnętrznego, stabilizowanego zasilacza 12 V DC. Błędna polaryzacja, zwarcie wyjść albo odwrotne wlutowanie kondensatorów elektrolitycznych może uszkodzić elementy, a w skrajnym przypadku doprowadzić do ich gwałtownego uszkodzenia.
Najczęściej zadawane pytania
AVT5872 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do zasilania testowanych układów elektronicznych napięciami 3,3 V, 5 V, 9 V i 12 V bez używania baterii w czasie prób i uruchamiania.
Nie. Układ działa jako analogowy zasilacz testowy na stabilizatorach napięcia.
Nie. Do pracy potrzebny jest zewnętrzny stabilizowany zasilacz 12 V DC, najlepiej o wydajności co najmniej 1 A.
Tak. Układ ma wyjście 9 V dostępne przez zatrzask typu 6F22, zgodny z przewodem „kijanka”.
