Emulator baterii 3,3V/5V/9V/12V do uruchamiania układów - KIT AVT 5872
- Eliminator baterii zasila testowane układy napięciami 3,3 V, 5 V, 9 V i 12 V z zewnętrznego zasilacza 12 V. AVT5872 B to KIT DIY z płytką PCB i elementami do lutowania.
Emulator baterii 3,3V/5V/9V/12V do uruchamiania układów - KIT DIY AVT5872
Zestaw elementów do wykonania eliminatora baterii z wyjściami 3,3 V, 5 V, 9 V i 12 V oraz złączem typu zatrzask 6F22.
KIT zasilacza do prób, nauki i uruchamiania układów
AVT5872 B pozwala zbudować eliminator baterii przydatny na stanowisku testowym. Zamiast wymieniać rozładowujące się ogniwa, można podać z jednego modułu napięcia 3,3 V, 5 V, 9 V albo 12 V.

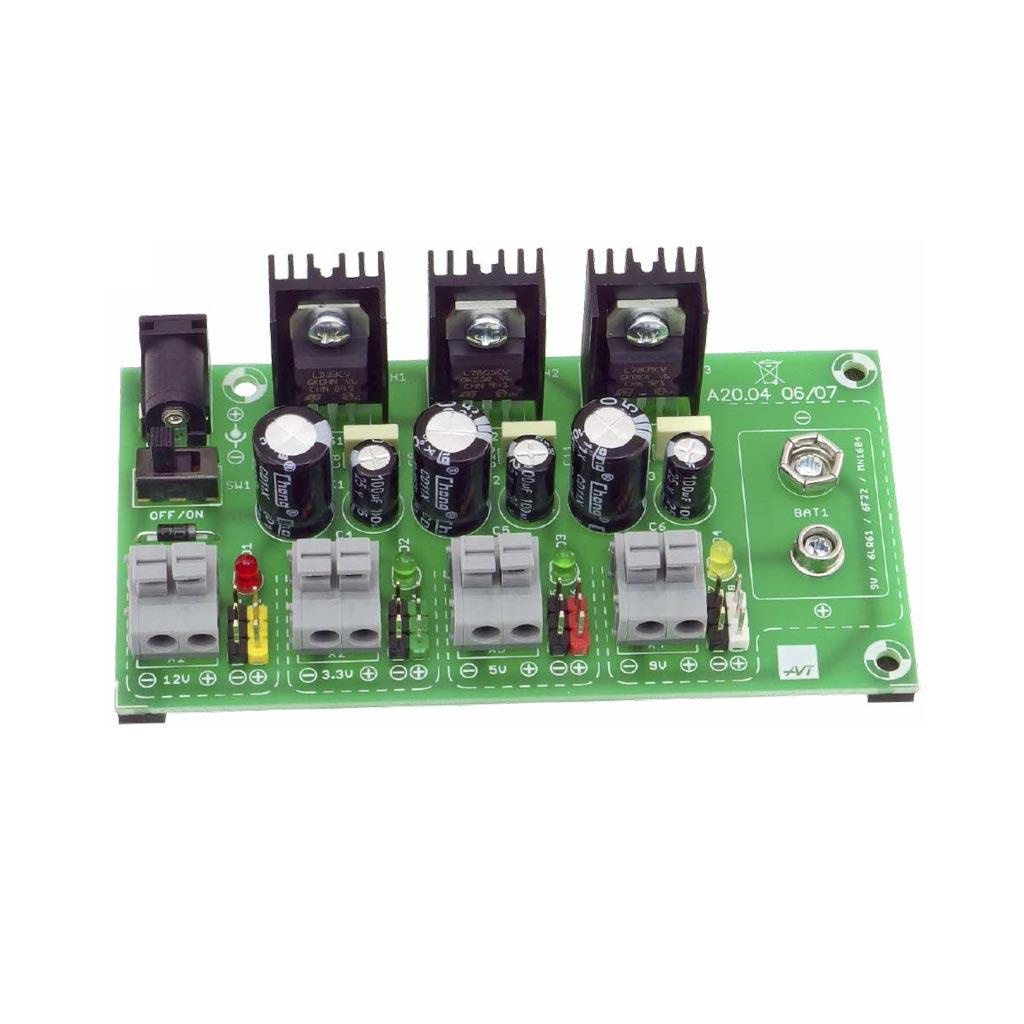

Układ zasilany jest z zewnętrznego stabilizowanego zasilacza 12 V DC. Stabilizatory 3,3 V, 5 V i 9 V mają osobne radiatory, wyjścia są dostępne na złączach sprężynowych i goldpinach, a wyjście 9 V może współpracować z popularnym zatrzaskiem 6F22. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania eliminatora baterii.
Karta techniczna
AVT5872
KIT eliminatora baterii z wejściem 12 V DC, wyjściami 3,3 V, 5 V, 9 V i 12 V, stabilizatorami liniowymi oraz sygnalizacją LED.
| Kod projektu | AVT5872 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | eliminator baterii, zasilacz testowy |
| Zasilanie wejściowe | zewnętrzny zasilacz stabilizowany 12 V DC, min. 1 A |
| Złącze wejściowe | DC2.1/5.5 |
| Napięcia wyjściowe | 3,3 V, 5 V, 9 V, 12 V |
| Stabilizatory | LD1117A33, 7805, 7809 |
| Wyprowadzenia napięć | złącza sprężynowe, szpilki goldpin, oznaczona polaryzacja |
| Wyjście 9 V | zatrzask typu 6F22 do przewodu „kijanka” |
| Sygnalizacja | diody LED dla dostępnych napięć |
| Wymiary płytki PCB | 102×54 mm |
Wersja

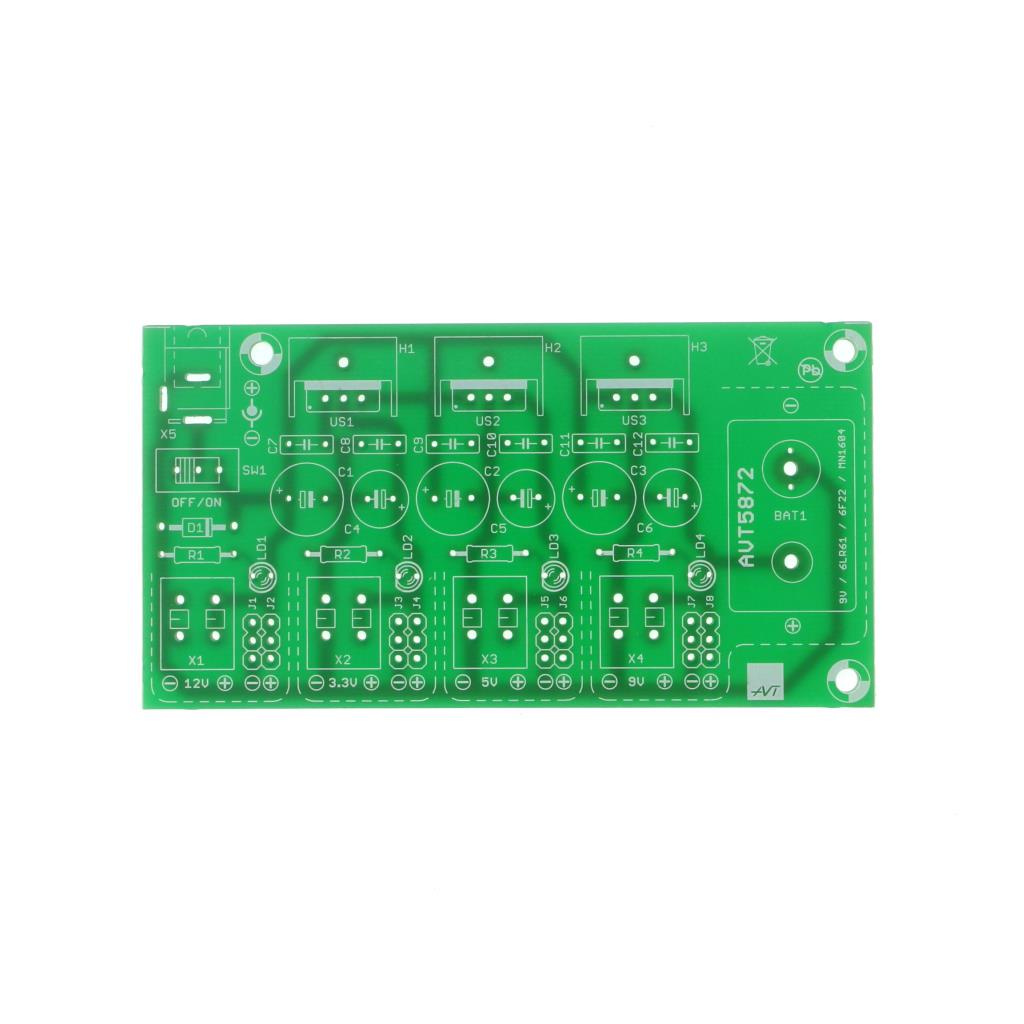

AVT5872 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania eliminatora baterii z wyjściami 3,3 V, 5 V, 9 V i 12 V.
Notes
Układ należy zasilać zewnętrznym stabilizowanym zasilaczem 12 V DC. Złącze X5 przyjmuje wtyk DC2.1/5.5.
Stabilizatory US1, US2 i US3 należy przykręcić do radiatorów przed końcowym montażem na płytce.
Zatrzask 6F22 montowany w polu BAT1 wymaga przygotowania styków i przykręcenia ich śrubami M2 do płytki.
Po zmontowaniu trzeba dokładnie skontrolować kierunek elementów, polaryzację kondensatorów elektrolitycznych oraz brak zwarć między punktami lutowniczymi.
Uwaga: AVT5872 B jest zestawem do samodzielnego montażu i wymaga poprawnego złożenia oraz kontroli przed pierwszym uruchomieniem. Nie wolno zwierać wyjść ani przekraczać możliwości zastosowanych stabilizatorów i radiatorów. Szczególną uwagę trzeba zwrócić na kondensatory elektrolityczne.
Najczęściej zadawane pytania
AVT5872 B to KIT DIY z płytką PCB i elementami do lutowania eliminatora baterii.
Do zasilania układów elektronicznych podczas testów, regulacji, nauki lutowania i uruchamiania projektów wymagających 3,3 V, 5 V, 9 V lub 12 V.
Nie. Układ działa na stabilizatorach napięcia i nie zawiera mikrokontrolera.
Nie. Do pracy potrzebny jest zewnętrzny stabilizowany zasilacz 12 V DC.
Dostępne są napięcia 3,3 V, 5 V, 9 V i 12 V, wyprowadzone na złącza oraz szpilki goldpin.
