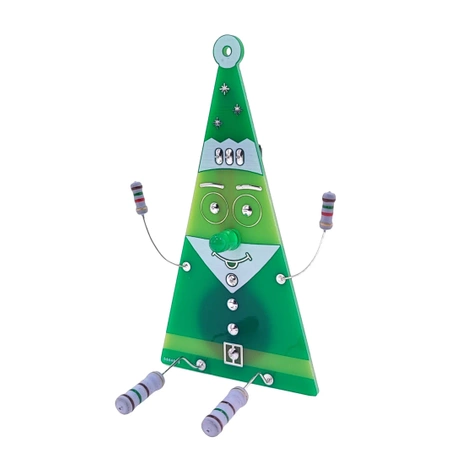

Elf Pomocnik LED XMAS6 to prosty i angażujący zestaw DIY do samodzielnego lutowania, który wprowadza w klimat zimowych przygotowań i jednocześnie uczy podstaw elektroniki. Ozdoba przedstawia wesołego Elfa - symbol świątecznej pracy, radości i wyjątkowej atmosfery - a jego zielony migający nos LED tworzy subtelny efekt świetlny bez konieczności programowania.

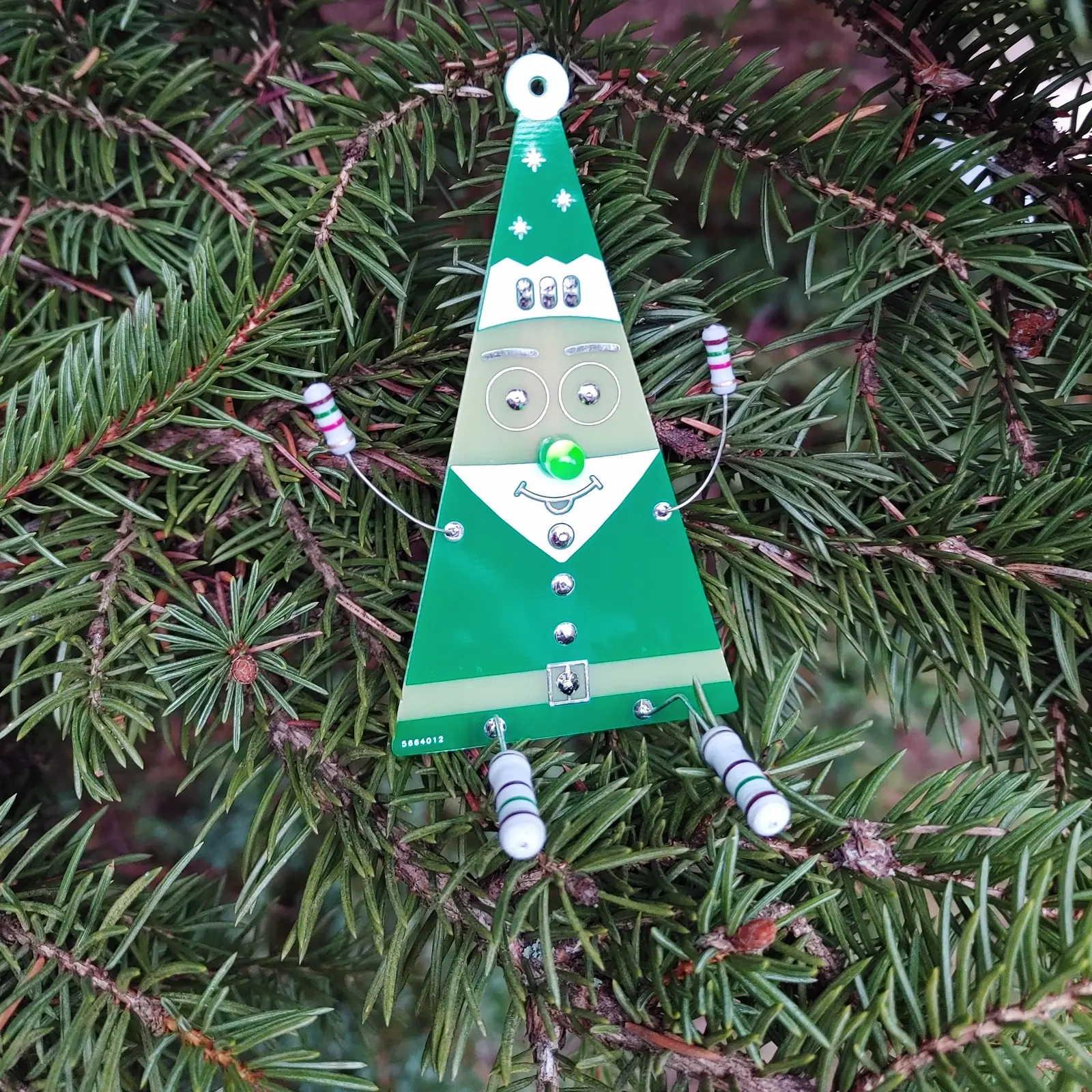

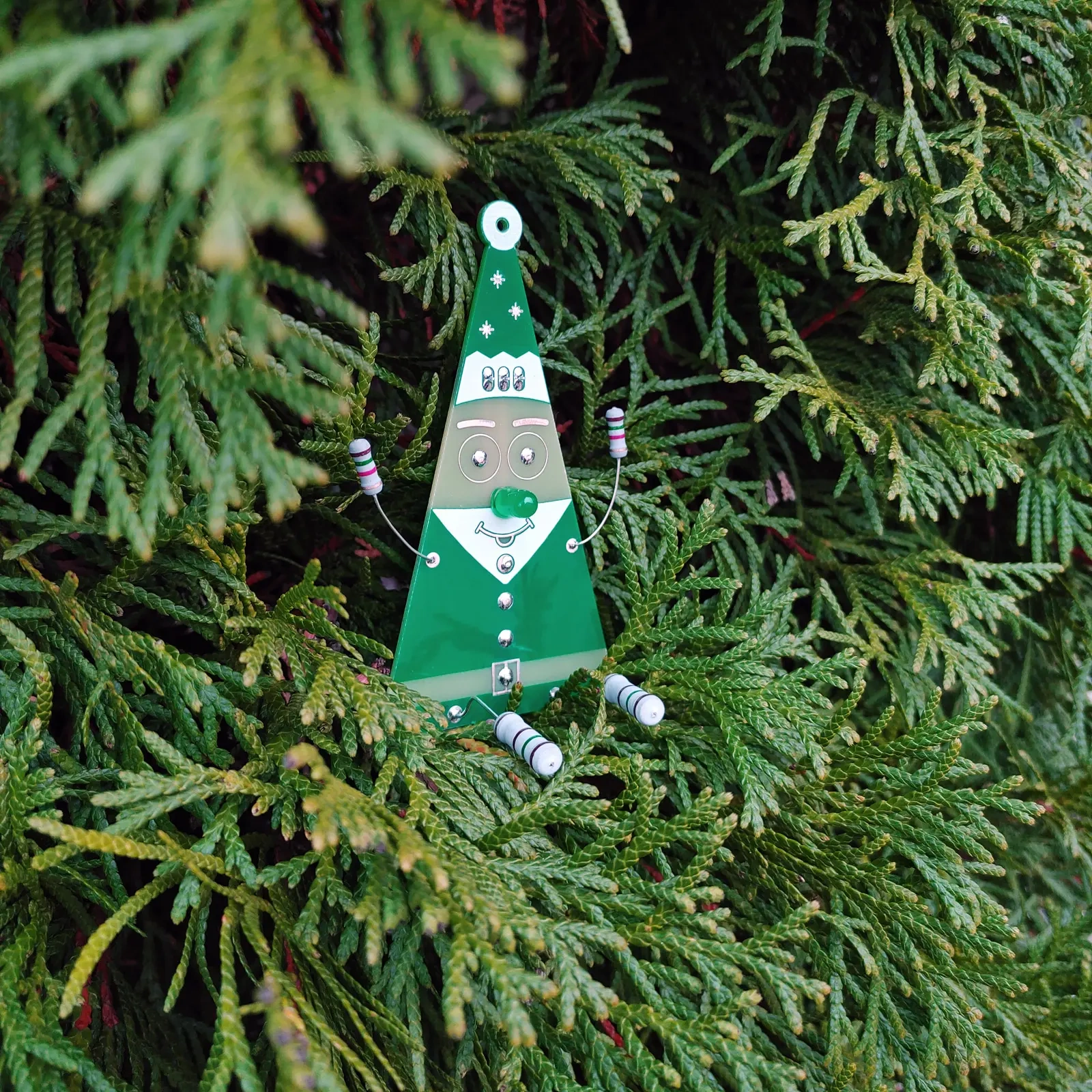

Zestaw został zaprojektowany tak, aby skorzystać z niego mogli zarówno początkujący, jak i starsze dzieci (pod opieką dorosłych). Montaż polega na przylutowaniu kilku elementów przewlekanych THT - m.in. rezystorów pełniących rolę rąk i nóg, diody LED oraz koszyka na baterię. Po złożeniu układ może zostać powieszony na choince lub postawiony na biurku, dzięki czemu staje się praktyczną i oryginalną dekoracją LED.

Specyfikacja techniczna

• Źródło światła: migająca dioda LED 5 mm zielona
• Zasilanie:3 V - bateria CR2032 (w zestawie)
• Montaż: bardzo prosty, przewlekany (THT)

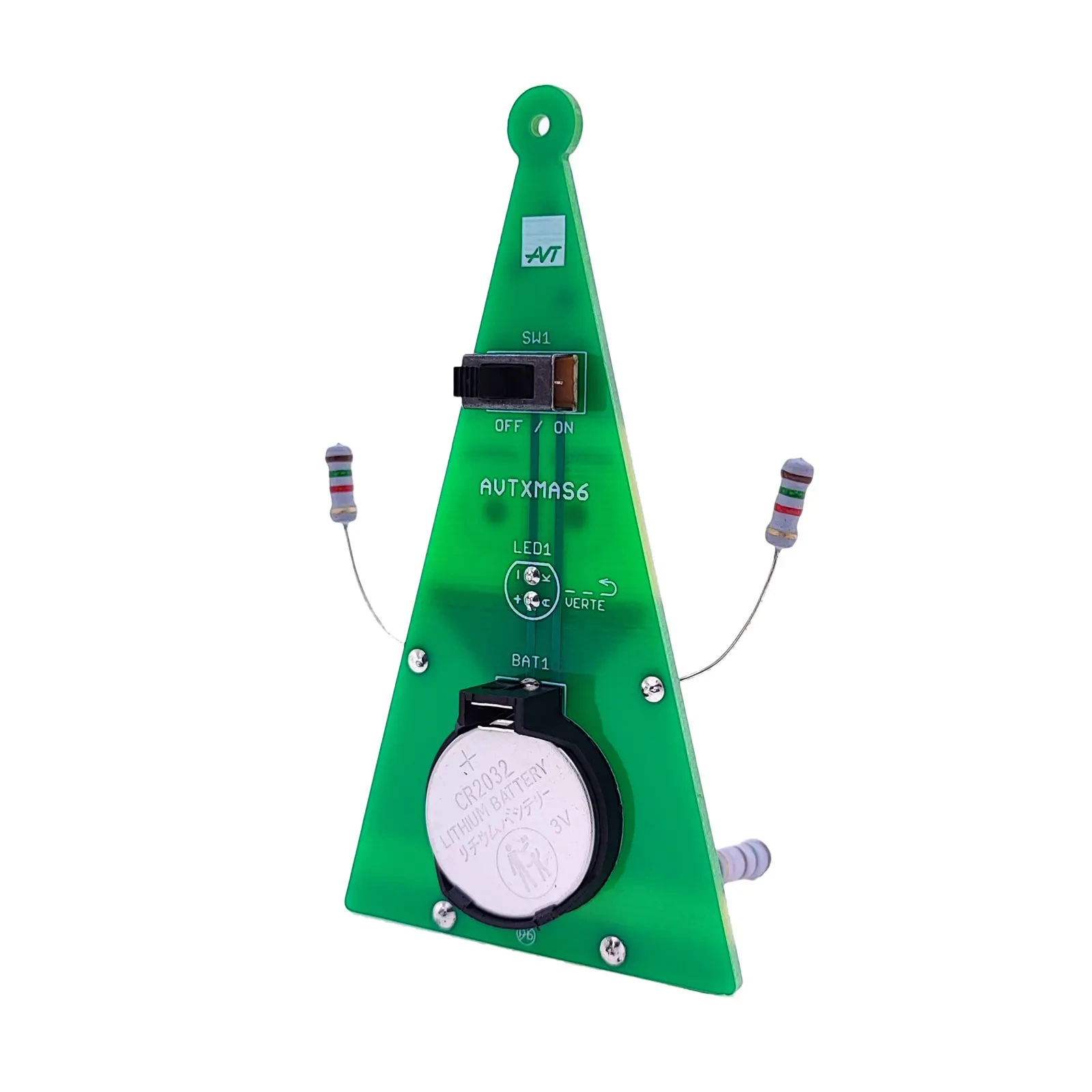

• Wymiary płytki PCB:48 × 89 mm
• Ręce: rezystory mocy 1 W
• Nogi: rezystory mocy 3 W
• Otwór montażowy w pomponie czapki - możliwość zawieszenia
• Włącznik: suwakowy ON/OFF
• Przeznaczenie: edukacja, nauka lutowania, świąteczna ozdoba LED

Trochę teorii - dlaczego LED miga?

Zielona dioda LED zastosowana w tym zestawie to dioda wolnozmienna, która posiada wewnętrzny miniaturowy układ sterujący. Odpowiada on za cykliczną zmianę jasności, tworząc efekt migotania. Dzięki temu nie trzeba używać mikrokontrolera ani dodatkowych elementów sterujących.

Z czego wynika prostota konstrukcji?
- W strukturę diody LED wbudowano ogranicznik prądu, dzięki czemu możliwe jest bezpośrednie zasilanie z baterii CR2032.
- Rezystory pełnią wyłącznie funkcję konstrukcyjną (ramiona i nogi), nie są elementami wymaganymi do pracy układu — LED działa samodzielnie po podaniu napięcia.
- Całość opiera się na bardzo podstawowym obwodzie, idealnym dla osób zaczynających naukę elektroniki.

Porady dla początkujących elektroników

• Zaczynaj lutowanie od najniższych elementów, takich jak koszyk baterii - dzięki temu montaż jest wygodniejszy.
• Pamiętaj o polaryzacji LED : dłuższa nóżka to anoda (A) i musi trafić w odpowiedni otwór.
• Unikaj przegrzewania pola lutowniczego - 2-3 sekundy w zupełności wystarczą.
• Po montażu obtnij nadmiar wyprowadzeń, żeby ozdoba była estetyczna i bezpieczna.
• Jeśli chcesz, aby Elf stał stabilnie, delikatnie wygnij rezystory nóg w odpowiedni sposób.

Tips & Tricks - sprytne ulepszenia Elfa

• Pocynuj odkyte pola lutownicze dekoracyjne - możesz uzyskać efekt błyszczących akcentów.
• Z kawałka cienkiego drutu wykonaj sztylet, prezent lub dzwoneczek, które urozmaicą ozdobę.
• Gdy zawieszasz Elfa na choince, ustaw włącznik tak, aby był niewidoczny z frontu.
• Do ekspozycji na biurku możesz użyć małej podstawki np do smartfona, jeśli chcesz nadać Elfowi większą stabilność.

Podsumowanie

Elf Pomocnik LED - XMAS6 to praktyczny, przyjazny początkującym i atrakcyjny wizualnie zestaw edukacyjny DIY, który uczy lutowania i wprowadza do świata prostych obwodów elektronicznych. Po złożeniu staje się efektowną ozdobą świąteczną, idealną do dekoracji mieszkania, klasy lub biura.

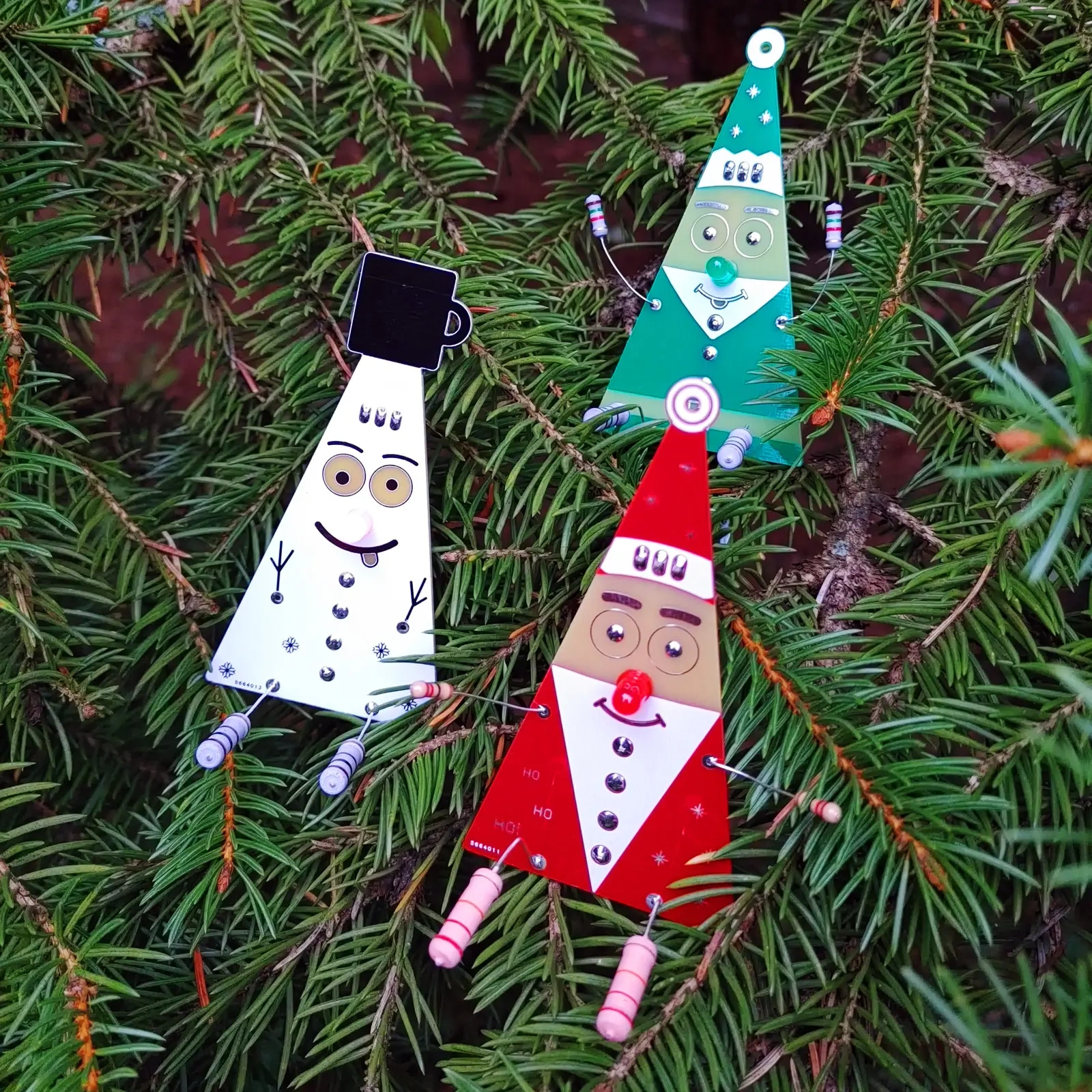

Ozdoby AVT: XMAS5, XMAS6, XMAS7

×
