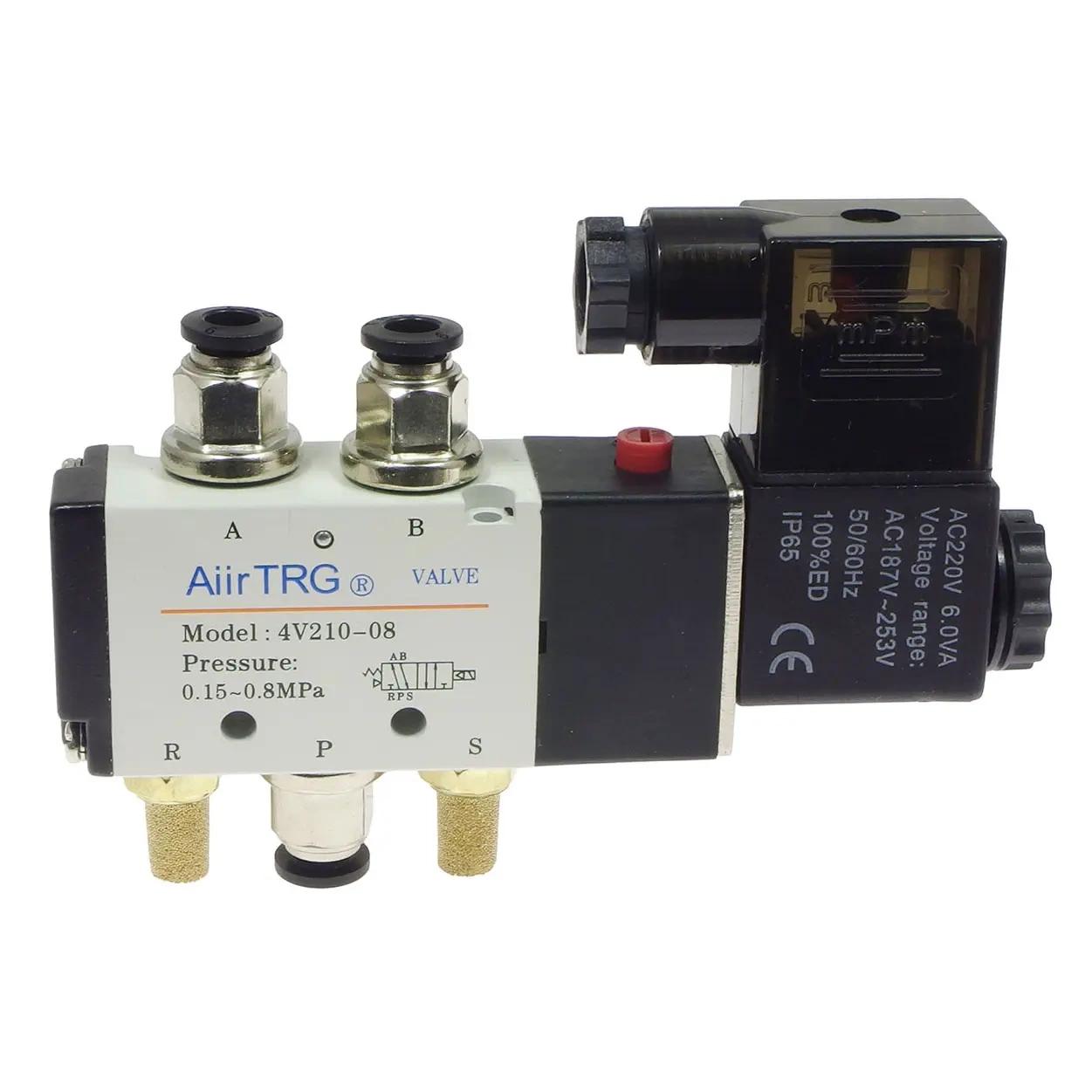

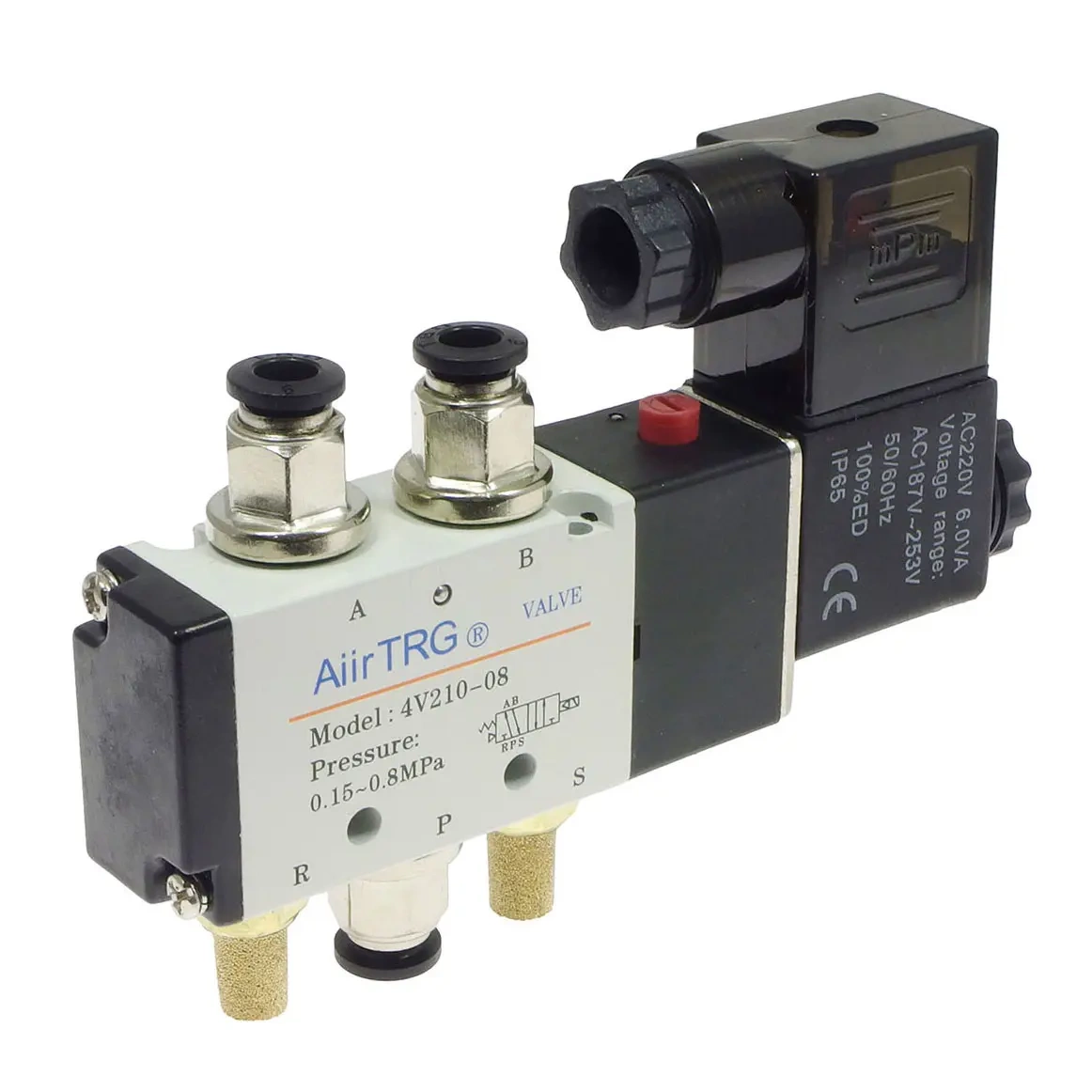

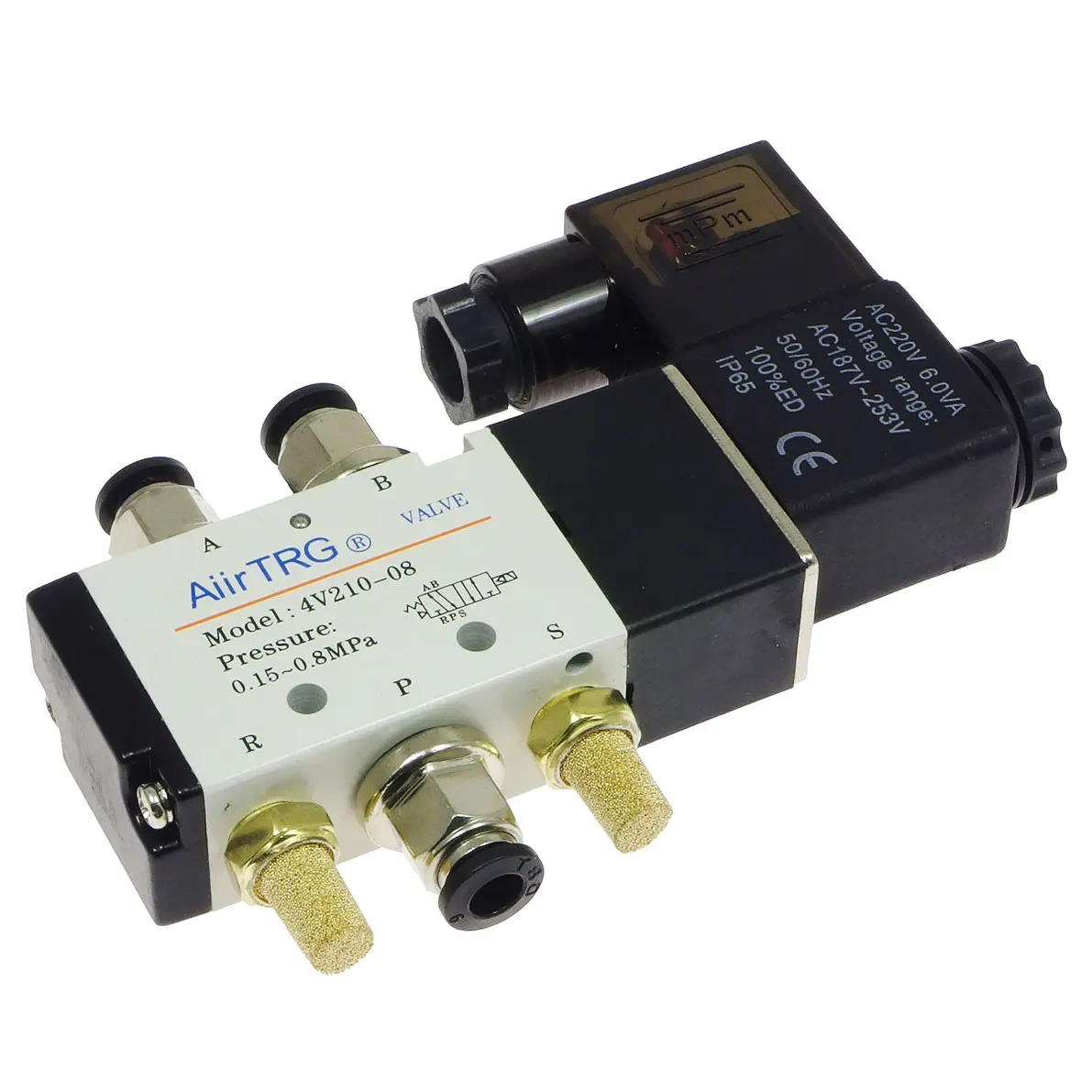

Elektrozawór pneumatyczny na napięcie 230 V

Rozdziela sprężone powietrze między dwa wyjścia, przełączając kierunek po podaniu napięcia. Zawór pięciodrogowy dwupołożeniowy steruje siłownikiem dwustronnego działania — jedna strona dostaje powietrze, druga odpowietrza się przez wylot.

Parametry przyłączeniowe: zakres ciśnienia roboczego 0,15–0,8 MPa. Zawór dobiera się do średnicy instalacji i ciśnienia panującego w układzie.

Specyfikacja techniczna

• typ: elektrozawór pneumatyczny 5/2
• napięcie zasilania: 230 V
• zakres ciśnienia: 0,15–0,8 MPa
• model: 4V210-08

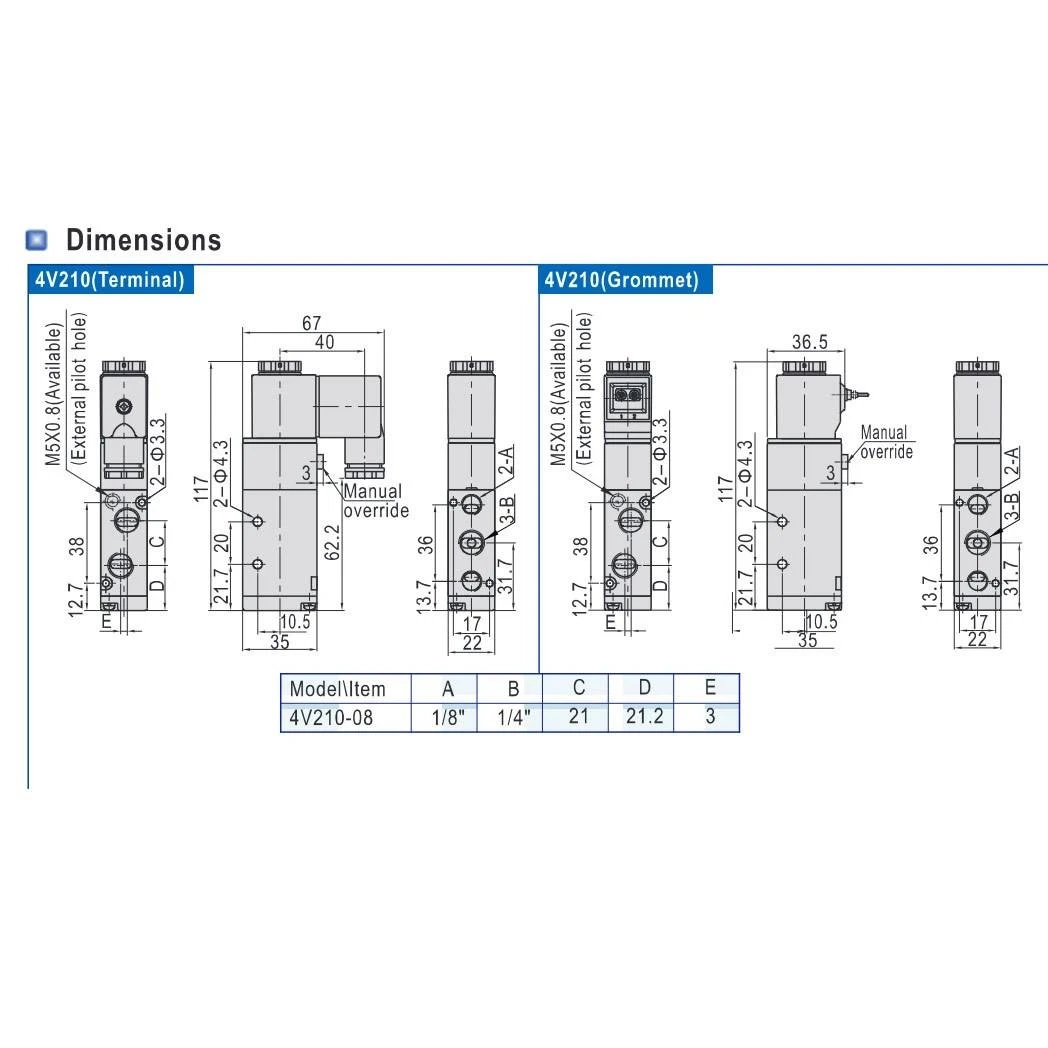

• przyłącza robocze: 1/4 cala (wlot P, wyjścia A i B)
• przyłącza wydechowe: 1/8 cala (R i S)
• ciśnienie próbne: 1,5 MPa
• medium: powietrze filtrowane wkładem 40 µm
• pobór mocy: 3 W
• czas zadziałania: poniżej 0,05 s
• częstotliwość przełączania: do 5 cykli na sekundę
• zakres temperatur pracy: -20 do 70°C
• materiał korpusu: stop aluminium
• klasa izolacji cewki: F

Wlot i wyjścia robocze mają gwint 1/4 cala, a wyloty wydechowe 1/8 cala — przy zamawianiu złączek trzeba uwzględnić obie średnice. Powietrze musi przechodzić przez wkład filtracyjny 40 µm; zanieczyszczenia są najczęstszą przyczyną zacierania się suwaka.
