Elektroniczne robaczki DIY – 7 wędrujących Robo-Bug LED do nauki lutowania, AVT EDUBOX7
Kolonia elektronicznych robaczków DIY do nauki lutowania
Poziom trudności montażu
1 / 5
Lutowanie robi się ciekawsze, gdy zmontowany układ zaczyna się poruszać. AVTEDUBOX7 to praktyczne projekty DIY: W komplecie znajduje się 7 Robo-Bugów: biały, czerwony, czarny, niebieski, żółty, zielony oraz jeden bonusowy dostępny wyłącznie w tym zestawie!
Każdy robaczek to osobny mini układ elektroniczny z płytką PCB, silnikiem wibracyjnym, diodami LED, uchwytem baterii i przełącznikiem. Po zlutowaniu Robo-Bug świeci i porusza się, pokazując w praktyce, jak energia elektryczna może zostać zamieniona na ruch mechaniczny.
Dla kogo jest ten zestaw?
- osób, które chcą rozpocząć naukę lutowania od bardzo prostych projektów THT
- dzieci i młodzieży pod opieką dorosłych lub prowadzącego warsztaty
- szkół, świetlic, pracowni STEM i zajęć technicznych
- rodziców szukających efektownego zestawu edukacyjnego z ruchem i światłem
- grup warsztatowych, gdzie każdy uczestnik może zbudować własnego Robo-Buga

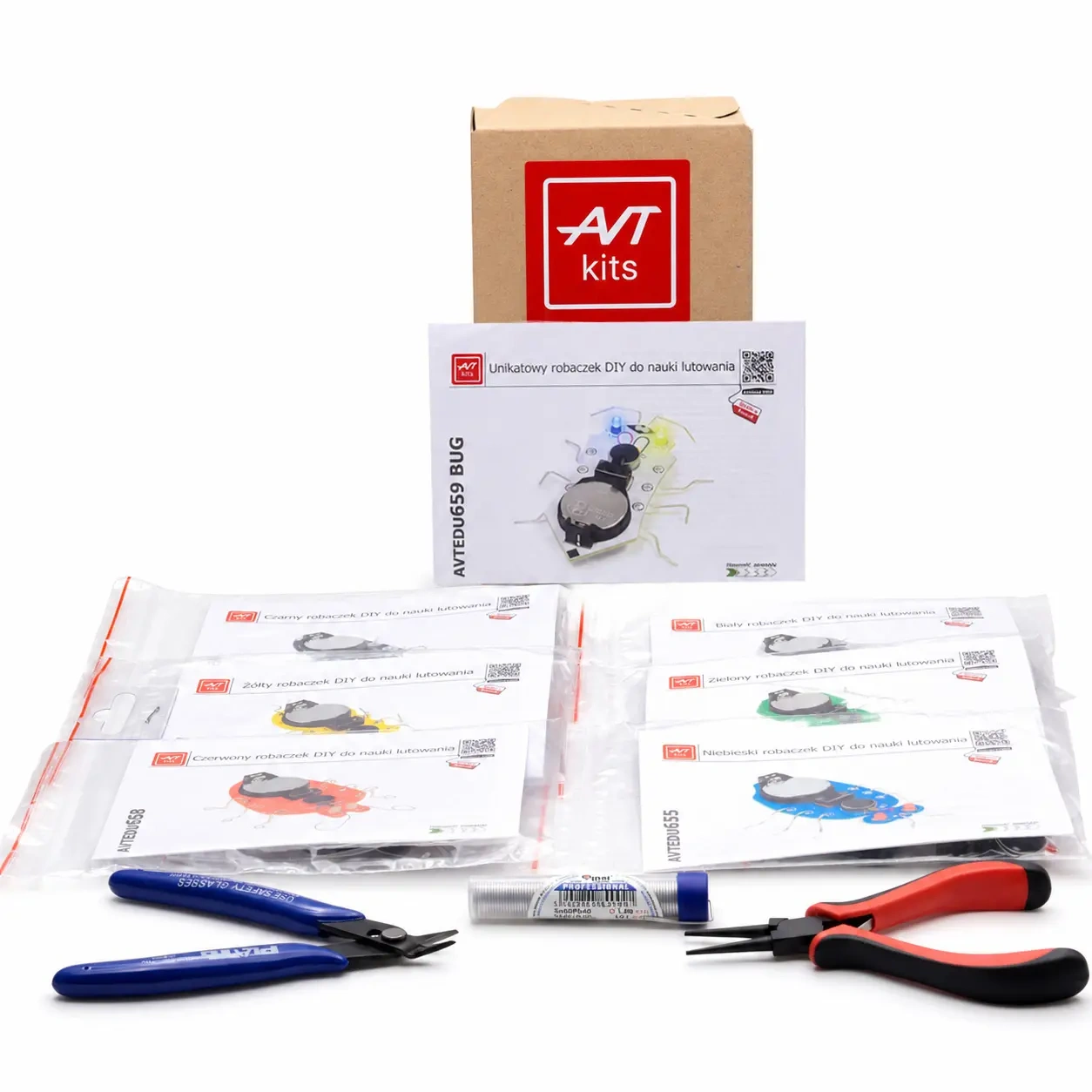

Co zawiera zestaw?
- 7 płytek drukowanych PCB w kształcie robaczków, w różnych kolorach
- 7 kompletów podzespołów
- 7 baterii CR2032
- cynę do lutowania

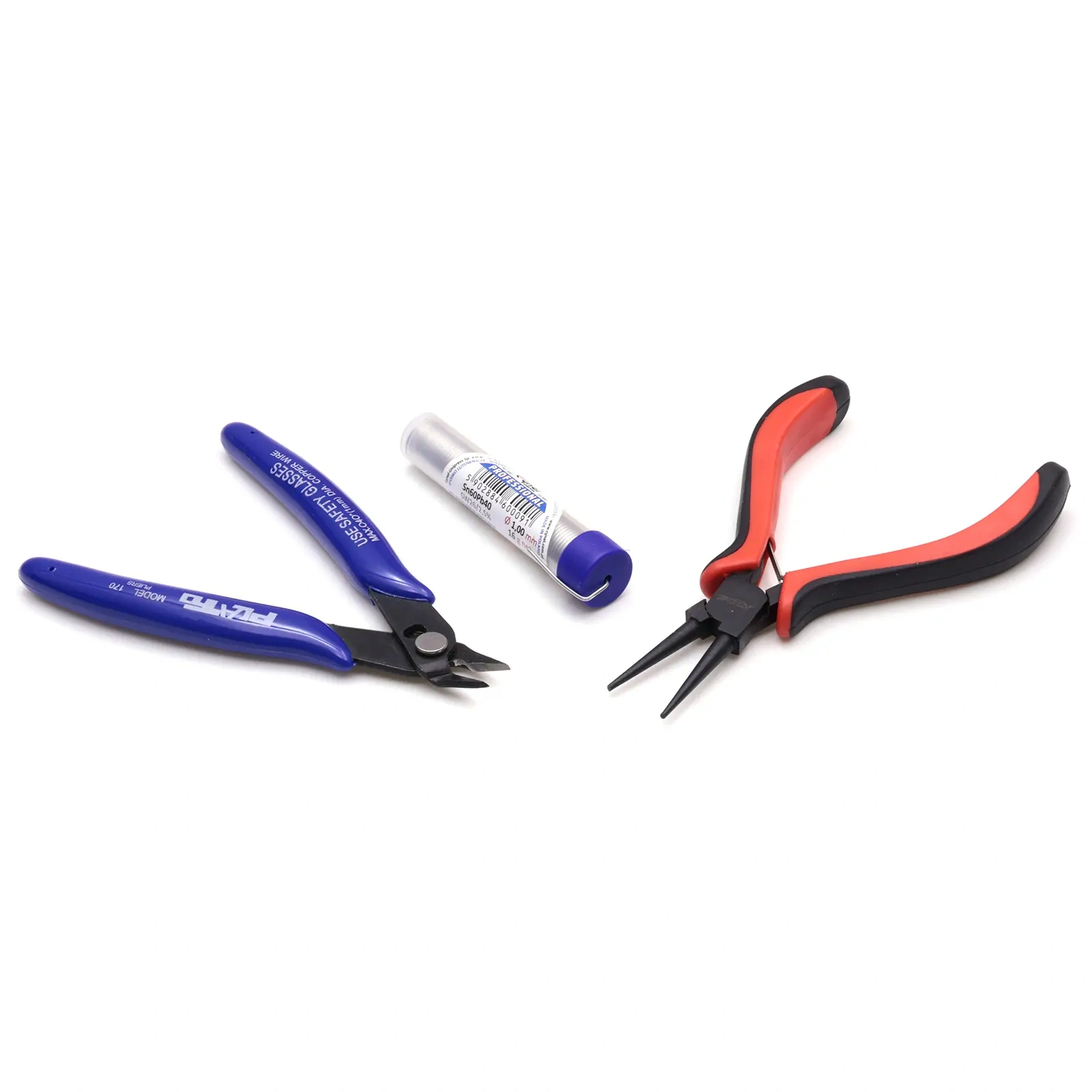

- cążki do cięcia przewodów i szczypce okrągłe do gięcia drutu
AVTEDU654 - AVTEDU659
Wędrujące robaczki - Robo-Bugi LED

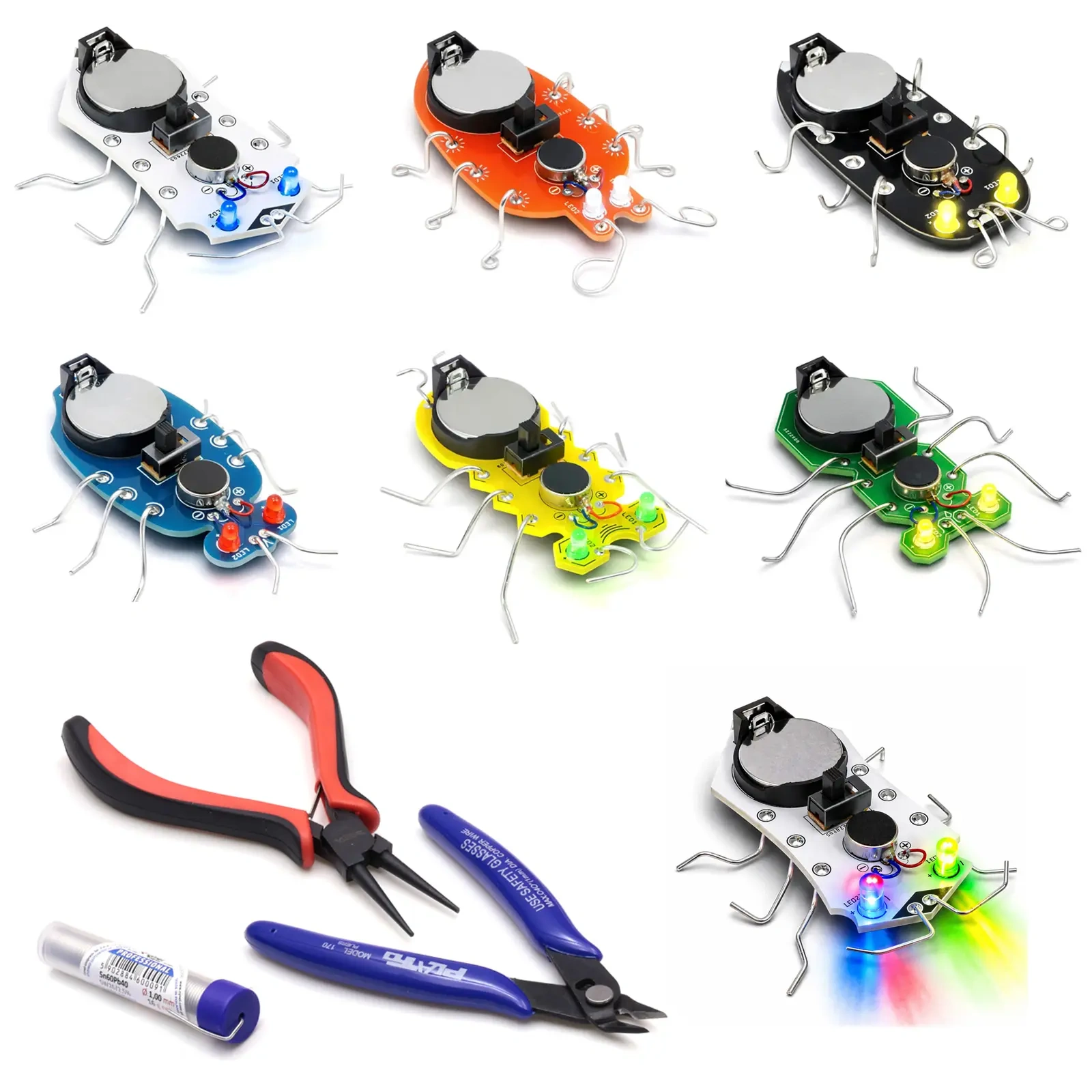

Sześć robaczków to osobne mini projekty elektroniczne. Każdy po złożeniu świeci diodami LED i porusza się po powierzchni dzięki niewielkiemu silnikowi wibracyjnemu. Różne kolory płytek ułatwiają organizację pracy na warsztatach i sprawiają, że każdy uczestnik może zbudować własnego Robo-Buga.
| Liczba projektów | 6 robaczków LED Robo-Bug |
| Kolory robaczków | biały, czerwony, czarny, niebieski, żółty, zielony |
| Napęd | miniaturowy silnik wibracyjny DC |
| Oświetlenie | migające diody LED |
| Zasilanie | bateria CR2032, w zestawie |
| Wymiary robaczka | tułów z płytki PCB około 30 × 60 mm |
BONUS
Unikatowy Robo-Bug dostępny tylko w zestawie

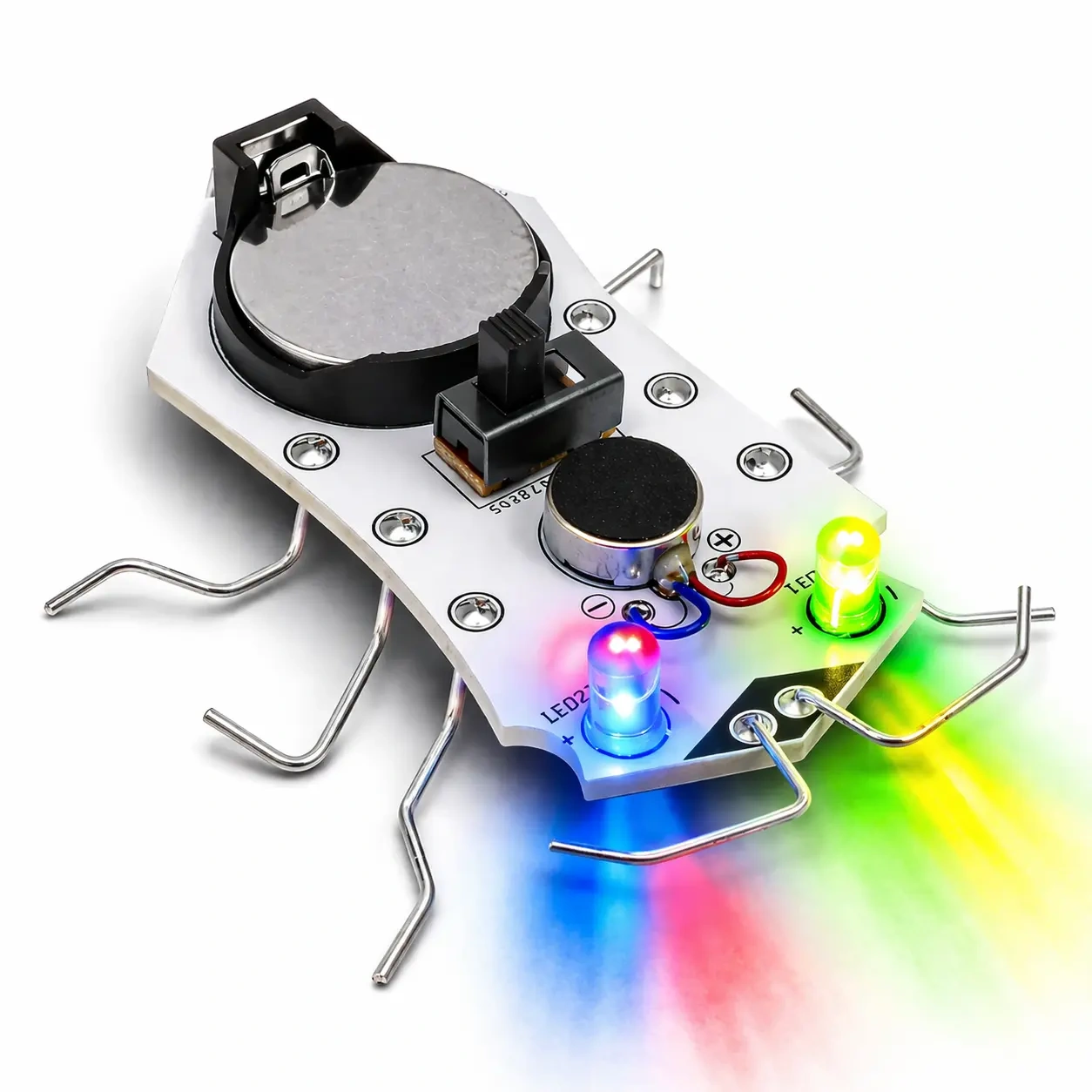

Bonusowy robaczek jest dostępny wyłącznie w pakiecie AVTEDUBOX7. Wyróżnia się dwukolorowymi diodami LED: czerwono-niebieską oraz żółto-zieloną. Dzięki temu daje bardziej zróżnicowany efekt świetlny, szczególnie widoczny w ciemniejszym pomieszczeniu.
| Dostępność | tylko w zestawie AVTEDUBOX7 |
| Diody LED | 2 szt. dwukolorowe |
| Kolory LED | czerwono-niebieska oraz żółto-zielona |
| Napęd | miniaturowy silnik wibracyjny DC |
| Zasilanie | bateria CR2032, w zestawie |
| Wymiary robaczka | tułów z płytki PCB około 30 × 60 mm |
Jak poruszają się Robo-Bugi
Każdy Robo-Bug porusza się dzięki miniaturowemu silnikowi wibracyjnemu.
- napęd: miniaturowy silnik wibracyjny DC
- zasilanie: bateria CR2032, w zestawie
- sterowanie: przełącznik zasilania na płytce
- ruch: zależy od uformowania odnóży z drutu srebrzonego
Silnik wibracyjny działa dzięki małemu niewyważonemu ciężarkowi zamocowanemu na osi. Gdy silnik się obraca, ciężarek powoduje drgania. W Robo-Bugu te drgania są przenoszone na płytkę i odnóża, dlatego robaczek zaczyna przemieszczać się po powierzchni.
Diody LED świecą, gdy prąd płynie przez nie w odpowiednim kierunku. Dlatego podczas montażu trzeba zwrócić uwagę na polaryzację. W robaczku bonusowym zastosowano diody dwukolorowe, które dają bardziej atrakcyjny efekt świetlny niż klasyczna pojedyncza barwa.
Obwód elektryczny w Robo-Bugu jest prosty i bardzo edukacyjny: bateria CR2032 jest źródłem zasilania, przełącznik zamyka obwód, a odbiornikami energii są silnik i diody LED. To dobry pierwszy przykład tego, jak elektronika może jednocześnie świecić i wykonywać ruch.
- lutownica lub stacja lutownicza
Opcjonalnie, dla wygodniejszej pracy:
- podstawka pod lutownicę, jeśli nie jest dostarczana z lutownicą lub stacją
- czyścik do grotów albo gąbka, jeśli nie są dostarczane z lutownicą lub stacją
- mata silikonowa odporna na temperaturę do ochrony blatu biurka / stołu
Najczęściej zadawane pytania
Tak. Zestaw ma poziom trudności montażu 1 / 5 i wykorzystuje elementy przewlekane THT. To dobry wybór do pierwszych zajęć z lutowania, szczególnie pod opieką osoby dorosłej lub prowadzącego warsztaty.
Z zestawu można zbudować 7 elektronicznych robaczków Robo-Bug LED: 6 standardowych wersji kolorystycznych oraz jednego bonusowego robaczka dostępnego tylko w tym pakiecie.
Tak. W zestawie znajduje się 7 baterii CR2032, po jednej dla każdego robaczka. Osobno trzeba przygotować lutownicę lub stację lutowniczą.
Robaczki poruszają się dzięki miniaturowym silnikom wibracyjnym. Drgania silnika przenoszą się na odnóża wykonane z drutu, a ich kształt wpływa na kierunek i sposób przemieszczania się robaczka.
Tak. W zestawie znajdują się cążki do cięcia przewodów oraz szczypce okrągłe do gięcia drutu. Dzięki nim można estetycznie przygotować odnóża i czułki robaczków.
AVTEDUBOX7 pozwala przećwiczyć lutowanie THT, montaż diod LED, podłączenie silnika, obsługę przełącznika, zasilanie bateryjne oraz wpływ kształtu elementów mechanicznych na ruch prostego robota.
