Elektroniczna kostka do gry LED - zlutowany KIT AVT 1661
- Elektroniczna kostka LED wylosuje wynik po naciśnięciu przycisku i pokaże oczka jak zwykła kostka. AVT1661 C to zlutowany układ do podłączenia zasilania 6–9 VDC.
Losowanie wyniku do gier planszowych - zlutowany AVT1661
Zlutowana elektroniczna kostka do gry, która pokazuje wynik rzutu na diodach LED.
Zlutowana kostka LED do planszówek i zabaw rodzinnych

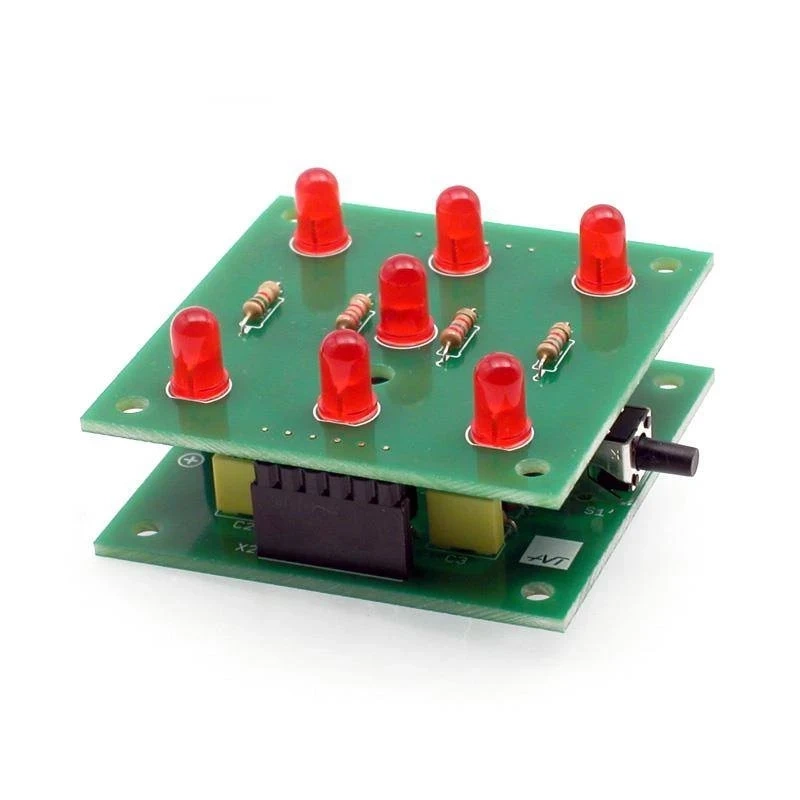

AVT1661 C to zlutowany układ elektronicznej kostki do gry. Po naciśnięciu przycisku układ losuje wynik i pokazuje go na siedmiu diodach LED w układzie oczek znanym z klasycznej kostki.
Moduł sprawdza się przy grach planszowych, zabawach rodzinnych, pokazach elektroniki i prostych projektach demonstracyjnych. Wersja C wymaga podłączenia zasilania 6–9 VDC, najczęściej z baterii 9 V, oraz ewentualnego montażu w obudowie lub własnym stanowisku do gry.
Karta techniczna
AVT1661
Zlutowana elektroniczna kostka do gry z losowaniem uruchamianym przyciskiem i polem LED pokazującym wynik w układzie oczek klasycznej kostki.
| Wersja | C – zlutowany układ |
| Funkcja | elektroniczna kostka do gry |
| Wskazanie wyniku | 7 diod LED w układzie oczek |
| Uruchamianie losowania | przycisk |
| Układ sterujący | licznik 4017 z generatorem tranzystorowym |
| Zasilanie | 6–9 VDC |
| Zasilanie bateryjne | złączka do baterii 9 V 6F22 |
| Zastosowanie | gry planszowe, zabawy rodzinne, nauka lutowania, demonstracja układów cyfrowych |
| Płytki PCB | 2 płytki 50×50 mm |
Wersja
AVT1661 C – zlutowany układ. Wersja zawiera zmontowaną elektroniczną kostkę do gry z polem LED, układem 4017, generatorem tranzystorowym, przyciskiem losowania i złączem zasilania. Układ wymaga podłączenia zasilania 6–9 VDC oraz ewentualnego montażu w obudowie lub stanowisku do gry.
Notes

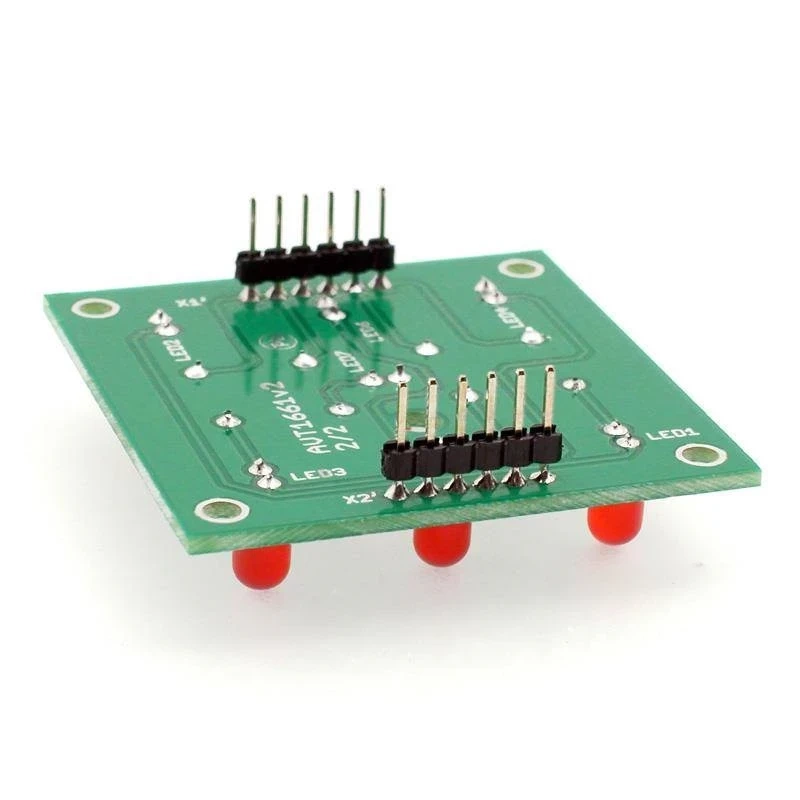

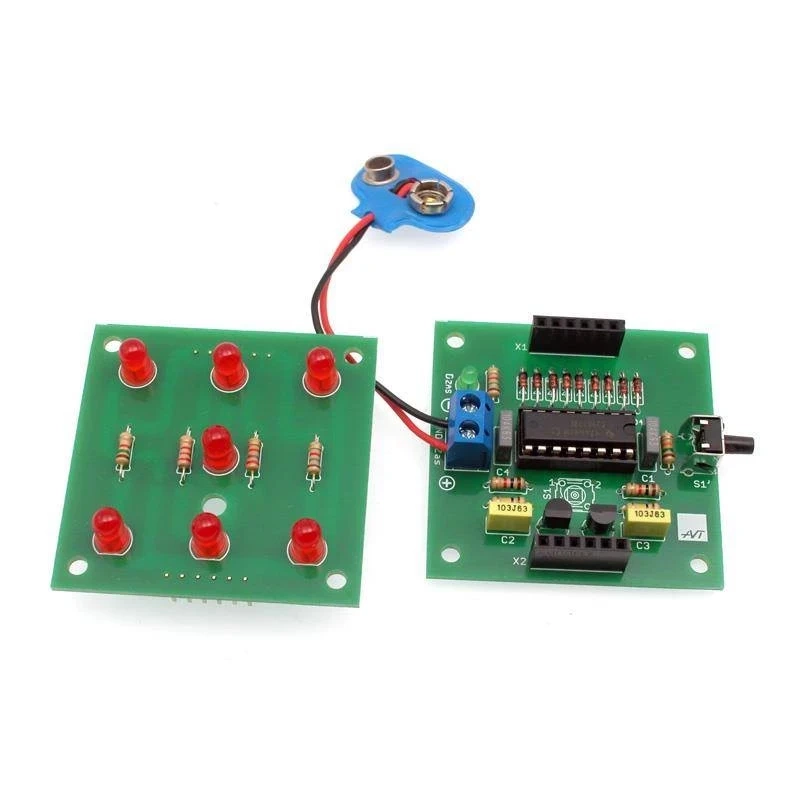

Projekt składa się z dwóch połączonych płytek: płytki bazowej oraz płytki z diodami LED tworzącymi pole odczytowe.
Po naciśnięciu przycisku generator taktuje licznik 4017, a układ diod formuje wynik od 1 do 6 w postaci oczek LED.
Zasilanie można podłączyć z baterii 9 V 6F22 albo innego źródła 6–9 VDC o właściwej polaryzacji.
Zlutowany układ nie jest kompletną kostką w obudowie. Do wygodnego użycia warto zapewnić zabezpieczenie mechaniczne płytek, dostęp do przycisku i stabilne mocowanie baterii.
Uwaga: Przed podłączeniem zasilania trzeba sprawdzić polaryzację przewodów oraz stabilne połączenie obu płytek. Układ powinien pracować wyłącznie z bezpiecznym zasilaniem 6–9 VDC.
Najczęściej zadawane pytania
AVT1661 C to zlutowany układ elektronicznej kostki do gry z polem LED, przyciskiem losowania i złączem zasilania. Wymaga podłączenia zasilania 6–9 VDC oraz ewentualnego montażu w obudowie.
Nie. To zlutowany układ elektroniczny bez obudowy. Do wygodnego użytkowania warto zapewnić zabezpieczenie płytek, dostęp do przycisku i stabilne mocowanie baterii.
Do gier planszowych, zabaw rodzinnych, prostych demonstracji elektroniki cyfrowej i nauki lutowania. Wynik jest pokazywany na diodach LED jak oczka na zwykłej kostce.
Nie. Losowanie działa na generatorze tranzystorowym, liczniku 4017 i diodach formujących układ oczek, bez mikrokontrolera i bez programu.
Układ pracuje z napięciem 6–9 VDC. Najwygodniej zasilić go z baterii 9 V 6F22.
