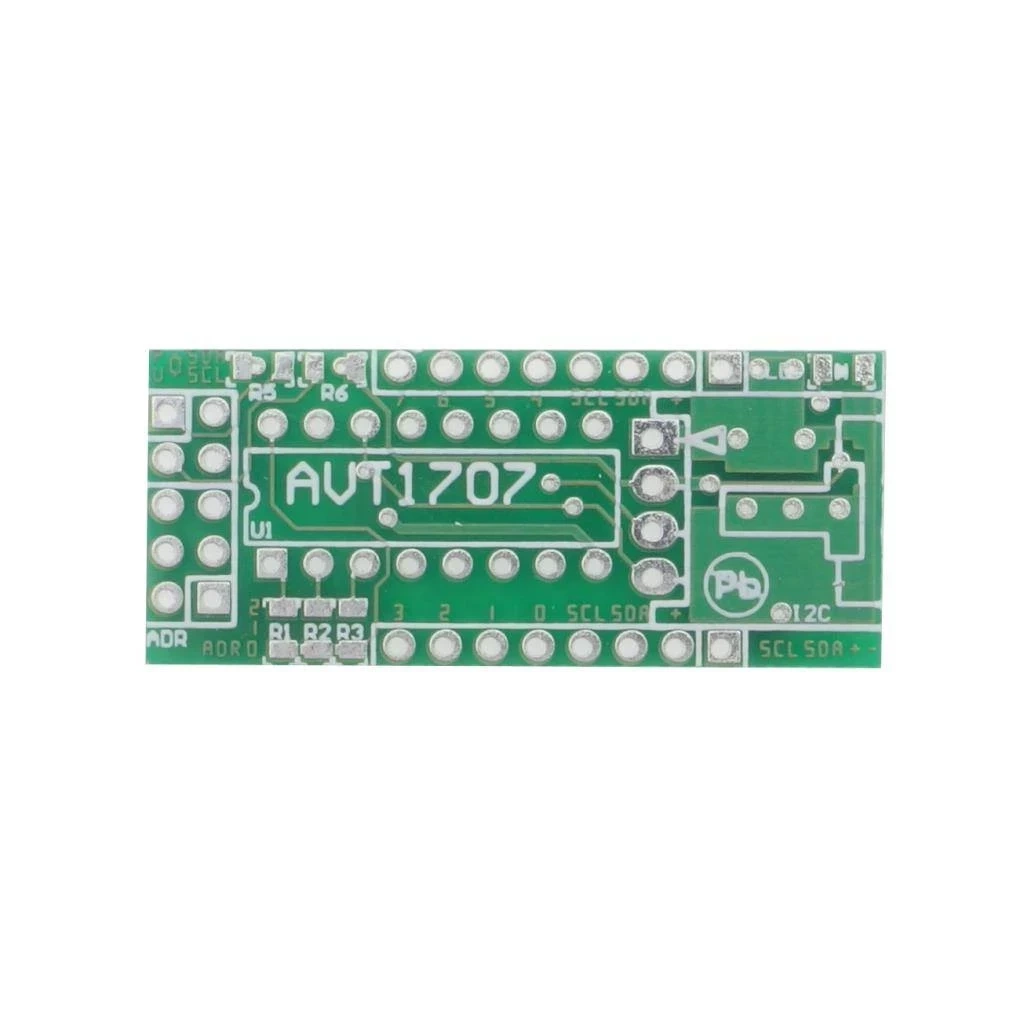

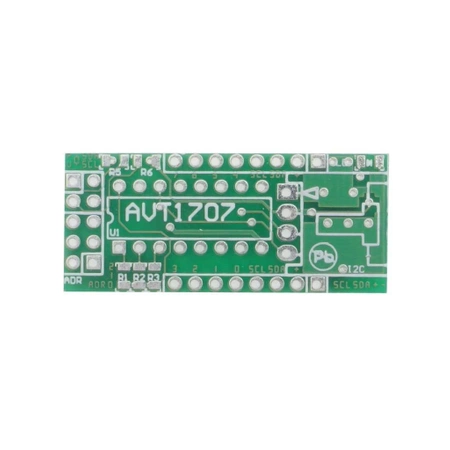

Ekspander portów I²C dla AVTduino - DIO_Expander - moduł ekspandera portów dla AVTduino - PCB do projektu AVT 1707

zoom

Ekspander portów I²C dla AVTduino - DIO_Expander - moduł ekspandera portów dla AVTduino - PCB do projektu AVT 1707

DIO_Expander AVT1707 rozszerza liczbę portów I/O w AVTduino przez magistralę I²C. Projekt z PCF8574, wyborem adresu, złączami do łączenia modułów i zasilaniem 2,7…5,5 V; wersja A zawiera samą płytkę PCB, elementy osobno.

Wersja

Rozmiar

Dostępny

8,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1707 A

Marka:

5903890025298

DIO_Expander – ekspander portów I²C dla AVTduino – płytka PCB AVT1707

Płytka drukowana do budowy modułu rozszerzającego liczbę linii wejścia/wyjścia w projektach AVTduino.

Więcej linii I/O przez magistralę I²C

AVT1707 A to płytka PCB do wykonania modułu DIO_Expander, który rozszerza liczbę dostępnych portów wejścia/wyjścia w systemie AVTduino. Projekt bazuje na popularnym ekspanderze PCF8574, komunikującym się z mikrokontrolerem przez magistralę I²C.

Moduł ułatwia rozbudowę prototypów, gdy zaczyna brakować wolnych pinów w płytce głównej. Złącze adresowe pozwala ustawić jeden z kilku adresów I²C, a złącza J1 i J2 wyprowadzają linie I/O ekspandera oraz powielają sygnały magistrali, dzięki czemu można łączyć kolejne moduły typowym przewodem ze złączami SIP4.

8 linii I/O Ekspander PCF8574 rozszerza możliwości AVTduino przez interfejs I²C

Adresowanie I²C Złącze ADR pozwala ustawić adres modułu i pracować z kilkoma ekspanderami

Płytka 40×18 mm Kompaktowy wariant PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT1707

AVT1707 to projekt modułu ekspandera portów dla AVTduino. Płytka pozwala zbudować rozszerzenie I/O oparte na PCF8574, z adresowaniem I²C, złączami magistrali i sygnalizacją zasilania.

Kod projektu	AVT1707
Wersja	A – płytka drukowana PCB
Typ układu	ekspander portów I/O dla AVTduino
Układ ekspandera	PCF8574P
Liczba linii I/O	8
Interfejs komunikacyjny	I²C
Adresowanie	złącze ADR do ustawiania adresu I²C
Możliwość rozbudowy	kilka ekspanderów na jednej magistrali I²C
Złącze I²C	EH4, kątowe
Złącza portów i magistrali	J1, J2 oraz PU
Podciąganie magistrali	złącze PU do podwieszenia linii I²C
Sygnalizacja	dioda LED zasilania
Zasilanie	2,7…5,5 V
Rodzaj płytki	dwustronna płytka drukowana
Wymiary płytki PCB	40×18 mm

Pobierz dokumentację PDF

Wersja

AVT1707 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1-R3, R5, R6: 10 kΩ SMD 0805
R4: 2,2 kΩ SMD 0805
C1: 100 nF SMD 0805
LD: dioda LED SMD
U1: PCF8574P DIP-16
ADR: złącze IDC6
I²C: złącze EH4, kątowe
J1, J2, PU: złącze IDC10

Notes

Moduł jest zgodny mechanicznie z płytkami stykowymi i prototypowymi. Do wygodnej pracy warto zastosować dłuższe złącza SIP wlutowane tak, aby wyprowadzenia były dostępne po obu stronach płytki.

Złącze ADR pozwala ustawić adres I²C ekspandera. Dzięki temu na jednej magistrali można użyć kilku modułów PCF8574, a po zastosowaniu układów PCF8574A z innym adresem bazowym rozbudować liczbę dostępnych ekspanderów.

Złącze PU umożliwia dołączenie rezystorów podciągających magistralę I²C. W praktyce podciąganie powinno być dobrane do całej magistrali, a nie do pojedynczego modułu.

Uwaga: przed podłączeniem modułu sprawdź adres I²C, napięcie zasilania, obecność rezystorów podciągających oraz zgodność poziomów logicznych z płytką główną. Błędne połączenie magistrali lub linii I/O może zakłócić pracę całego systemu.
