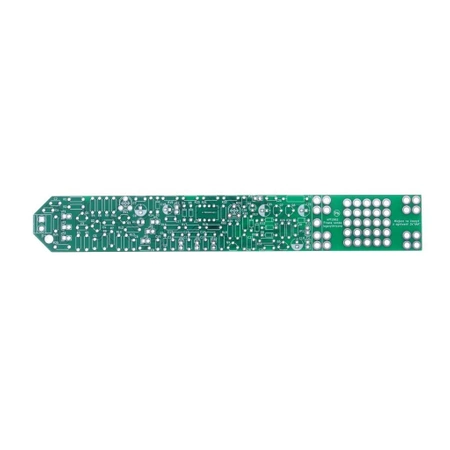

Ekonomiczna sonda logarytmiczna, PCB do projektu AVT1962

Do pobrania:

Dokumentacja

Opis projektu:

Projekt niedrogiej w realizacji logarytmicznej sondy pomiarowej jest oparty na niewielkiej liczbie podzespołów, w większości dyskretnych. Stanowi uzupełnienie do projektu generatora-wobulatora AVT5580 (EP2-3/2017). Sonda logarytmiczna umożliwia dokonanie pomiarów w zakresie od małych częstotliwości (akustycznych) aż po w.cz. (około 40 MHz).

Wybrane parametry:

• zakres częstotliwości wejściowej od pasma akustycznego do 40 MHz.
• wbudowany wzmacniacz +20 dB i tłumik –20 dB.
• zakres –20 dB, dynamika: 52 dB, Czułość: 1,5 Vpp.
• zakres 0 dB (podstawowy), dynamika: 52 dB, Czułość: 150 mVpp.
• zakres +20 dB, dynamika: 23 dB, Czułość: 15 mVp-p.

Wymiary płytki 30x210mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT1962

Projekt AVT 1962 EP 08/17
