Efekt LED - stroboskop czerwono-niebieski 12V - zlutowany KIT AVT 2720
- Efekt LED tworzy czerwono-niebieski stroboskop z dwoma polami po 24 diody LED. AVT2720 C to zlutowany układ do poprawnego podłączenia, zasilenia i integracji w obudowie.
Efekt LED stroboskop czerwono-niebieski 12V - zlutowany AVT2720
Zlutowany układ efektu LED z czerwonym i niebieskim polem świetlnym, przeznaczony do poprawnego podłączenia i integracji w obudowie.
Zlutowany czerwono-niebieski efekt stroboskopowy

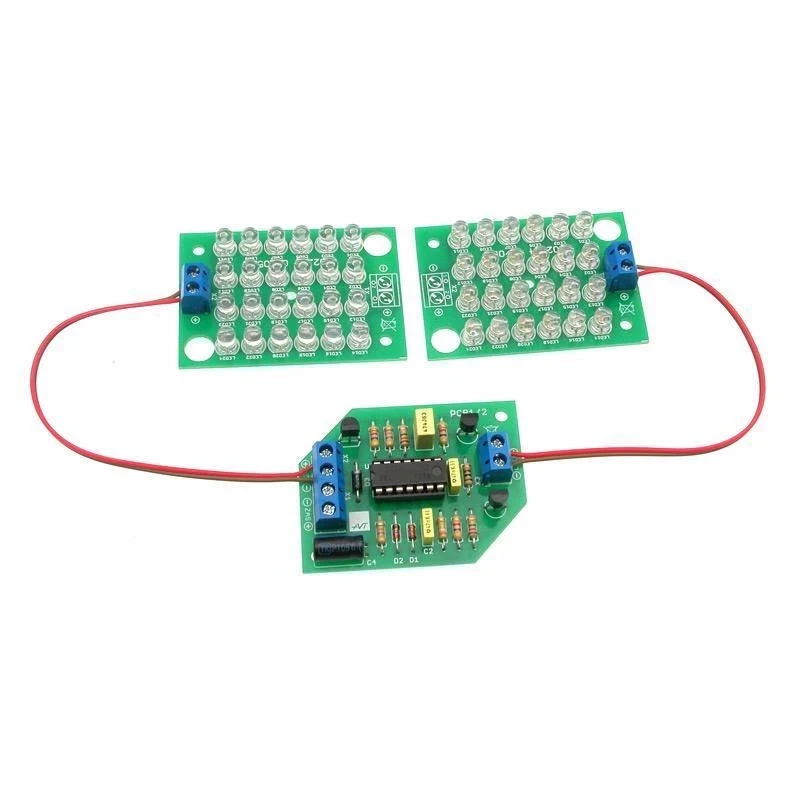

AVT2720 to efekt LED imitujący czerwono-niebieski stroboskop. Układ ma dwa pola świetlne: czerwone i niebieskie, a każde pole składa się z 24 diod LED o zwiększonej jasności.
Efekt powstaje dzięki dwóm generatorom: jeden przełącza naprzemiennie pola LED, a drugi steruje diodami impulsowo, nadając błyskom charakter stroboskopowy. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, zasilenia 12 V DC i integracji w obudowie lub własnej aplikacji świetlnej.
Karta techniczna
AVT2720
Zlutowany efekt LED z dwoma polami świetlnymi i sterowaniem stroboskopowym na układzie 4069.
| Kod projektu | AVT2720 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | efekt LED, czerwono-niebieski stroboskop |
| Efekt świetlny | naprzemienne przełączanie pól LED i impulsy stroboskopowe |
| Liczba pól LED | 2 pola świetlne: czerwone i niebieskie |
| Liczba diod LED | 24 diody LED w każdym polu |
| Układ logiczny | 4069 |
| Sterowanie LED | tranzystory T1, T2 i T3 |
| Zasilanie | 12 V DC |
| Wymiary płytek PCB | 2× 41×60 mm płytki LED; 57×43 mm płytka główna |
Wersja
AVT2720 C – zlutowany układ. Wersja zawiera zmontowany efekt LED przeznaczony do poprawnego podłączenia, zasilenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym gotowym urządzeniem. Wymaga poprawnego zasilenia napięciem 12 V DC, zabezpieczenia przewodów oraz montażu w obudowie albo docelowej aplikacji świetlnej.

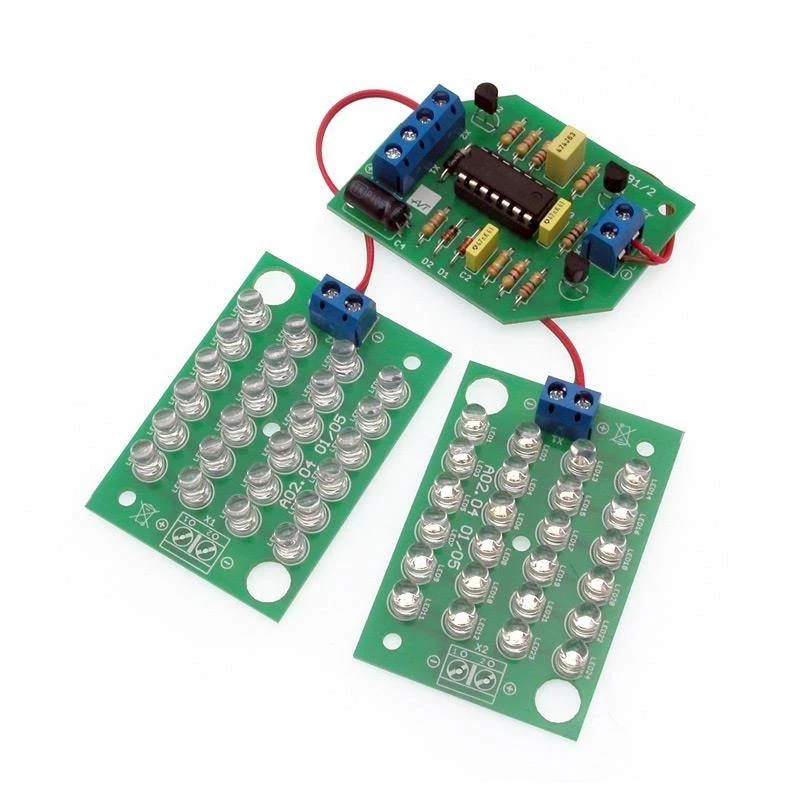

Układ składa się z płytki głównej oraz dwóch płytek LED. Przy integracji należy uwzględnić sposób mechanicznego zamocowania płytek i ułożenia przewodów między sterownikiem oraz polami świetlnymi.
Dwa generatory pracują niezależnie: wolniejszy przełącza pola czerwone i niebieskie, a szybszy steruje błyskami stroboskopowymi.
Efekt imituje światła pojazdu uprzywilejowanego. Nie jest to certyfikowane urządzenie sygnalizacji pojazdu uprzywilejowanego do stosowania w ruchu drogowym.
Uwaga: AVT2720 C wymaga zasilania napięciem stałym 12 V DC oraz poprawnego mechanicznego zabezpieczenia płytek i przewodów. Przed podłączeniem należy sprawdzić polaryzację zasilania i zgodność połączeń między płytkami.
Najczęściej zadawane pytania
AVT2720 C to zlutowany układ efektu LED. Wymaga poprawnego podłączenia zasilania, mechanicznego zamocowania płytek oraz integracji w obudowie lub docelowej aplikacji świetlnej.
Do wykonania czerwono-niebieskiego efektu świetlnego LED z naprzemiennym przełączaniem pól i dodatkowym efektem stroboskopowym.
Nie. Wersja C jest zlutowanym układem elektronicznym przeznaczonym do poprawnego zasilenia, zabezpieczenia przewodów i montażu w docelowej obudowie.
Nie. Układ pracuje sprzętowo na 4069, tranzystorach i elementach RC, bez mikrokontrolera i bez programu.
Układ wymaga zasilania napięciem stałym 12 V DC.
