Co zawiera wersja AVT2720 A?
AVT2720 A zawiera płytki PCB do projektu efektu LED. Elementy elektroniczne z wykazu należy skompletować osobno albo wybrać wersję B – zestaw KIT z płytkami PCB i elementami do lutowania, jeśli jest dostępna.
Efekt LED - stroboskop czerwono-niebieski 12V - PCB do projektu AVT 2720
- Efekt LED tworzy czerwono-niebieski stroboskop z dwoma polami świetlnymi po 24 diody. AVT2720 A zawiera płytki PCB, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Efekt LED stroboskop czerwono-niebieski 12V - płytki PCB do AVT2720
Płytki PCB do wykonania efektu świetlnego z naprzemiennie migającymi polami LED w kolorze czerwonym i niebieskim.
Czerwono-niebieski efekt stroboskopowy LED
AVT2720 to projekt efektu świetlnego LED imitującego pracę czerwono-niebieskich świateł stroboskopowych. Układ składa się z płytki głównej sterownika oraz dwóch płytek z diodami LED: osobno dla pola czerwonego i osobno dla pola niebieskiego.
Efekt powstaje dzięki pracy dwóch generatorów. Pierwszy przełącza naprzemiennie zestawy diod LED, a drugi wytwarza impulsy nadające światłu charakter stroboskopowy. Wersja A obejmuje płytki PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
2 pola świetlne LED osobne pole czerwone i niebieskie, każde z 24 diodami LED
Dwa generatory jeden przełącza kolory, drugi tworzy impulsowy efekt stroboskopowy

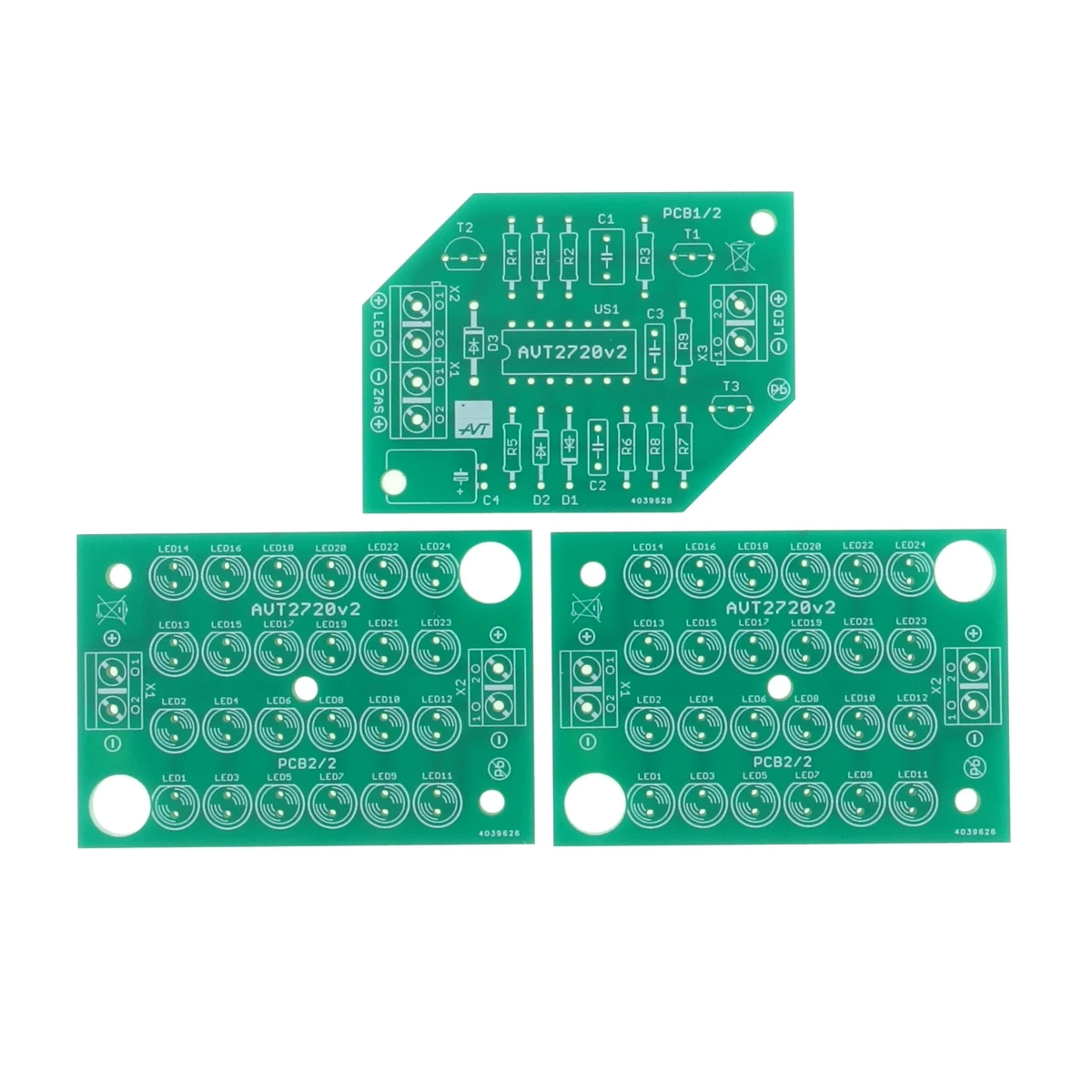

3 płytki PCB płytka główna 57×43 mm oraz dwie płytki LED 41×60 mm
Skala trudności
3/6
Szacowany czas montażu
1 h 45 min
Karta techniczna
AVT2720
Efekt LED z dwoma polami świetlnymi i układem generatorów tworzących naprzemienny efekt stroboskopowy.
| Kod projektu | AVT2720 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Typ układu | efekt LED, czerwono-niebieski stroboskop |
| Efekt świetlny | naprzemienne miganie pól czerwonego i niebieskiego |
| Liczba pól LED | 2 pola świetlne: czerwone i niebieskie |
| Liczba diod LED | 24 diody LED w każdym polu |
| Układ logiczny | 4069 |
| Sterowanie LED | tranzystory T1, T2 i T3 |
| Zasilanie | 12 V DC |
| Wymiary płytek PCB | 2× 41×60 mm płytki LED; 57×43 mm płytka główna |
Wersja
AVT2720 A – płytki PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R5: 47 kΩ
- R2, R7: 1,2 MΩ
- R3, R4, R8: 4,7 kΩ
- R6: 390 kΩ
- R9: 100 Ω
- D1, D2: 1N4148
- D3: 1N5819
- C1: 470 nF
- C2: 47 nF
- C3: 100 nF
- C4: 330 µF / 25 V
- T1, T2: BC327
- T3: BC337
- Podstawka 14-pin pod układ scalony U1
- U1: 4069
- X1, X1`, X2, X2`, X3: ARK2/500
- D1...D24: diody LED 5 mm czerwone o zwiększonej jasności
- D1...D24: diody LED 5 mm niebieskie o zwiększonej jasności
Notes
Układ jest montowany na trzech płytkach: płytce głównej sterownika oraz dwóch płytkach z diodami LED. Płytki LED należy połączyć przewodami z płytką sterownika zgodnie z układem wyprowadzeń opisanym w dokumentacji.
Montaż diod LED wymaga staranności. Dokumentacja zaleca najpierw przylutować jedną nóżkę diody, następnie wyrównać rzędy diod i dopiero potem lutować drugą nóżkę.
Poprawnie zmontowany układ działa od razu po podłączeniu zasilania. Sterowanie diodami realizują tranzystory T1, T2 i T3, ponieważ same bramki układu 4069 nie zapewniają odpowiedniej wydajności prądowej dla LED.
Projekt imituje efekt świetlny pojazdu uprzywilejowanego. Nie należy traktować go jako certyfikowanego urządzenia sygnalizacyjnego do użycia w ruchu drogowym.
Uwaga: układ wymaga zasilania napięciem stałym 12 V DC. Przed uruchomieniem należy sprawdzić polaryzację zasilania, orientację diod LED, diod półprzewodnikowych, tranzystorów oraz poprawność połączenia płytek LED z płytką główną.
Najczęściej zadawane pytania
Do czego można użyć AVT2720?
Do wykonania czerwono-niebieskiego efektu świetlnego LED z naprzemiennym przełączaniem pól i dodatkowym efektem stroboskopowym.
Czy AVT2720 wymaga programowania?
Nie. Efekt jest realizowany sprzętowo przez układ 4069, tranzystory i elementy RC, bez mikrokontrolera i bez programu.
Jak połączone są płytki LED ze sterownikiem?
Dwie płytki z diodami LED podłącza się przewodami do płytki głównej sterownika. Dokumentacja pokazuje sposób połączenia oraz polaryzację przewodów zasilających i sterujących.
Jakie zasilanie jest potrzebne?
Układ wymaga zasilania napięciem stałym 12 V DC.
