Efekt LED - stroboskop czerwono-niebieski 12V - KIT AVT 2720
- Efekt LED tworzy czerwono-niebieski stroboskop z dwoma polami po 24 diody LED. AVT2720 B to KIT DIY z płytkami PCB i elementami do lutowania.
Efekt LED stroboskop czerwono-niebieski 12V - KIT DIY AVT2720
Zestaw elementów do wykonania czerwono-niebieskiego efektu LED z naprzemiennym miganiem i pracą stroboskopową.
KIT do budowy czerwono-niebieskiego stroboskopu LED

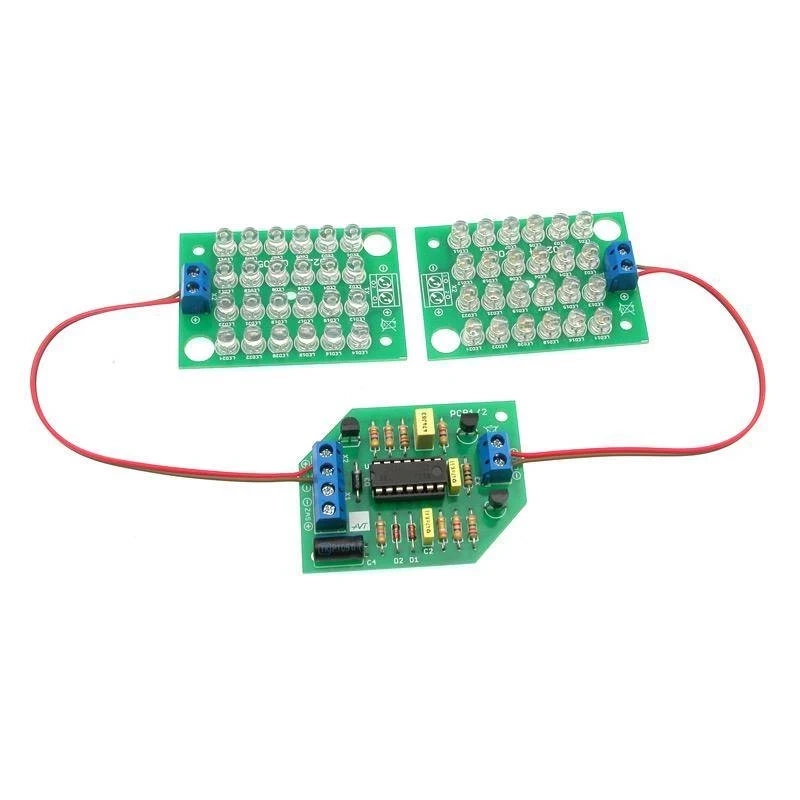

AVT2720 tworzy efekt świetlny oparty na dwóch polach LED: czerwonym i niebieskim. Każde pole ma 24 diody LED o zwiększonej jasności, a praca układu polega na naprzemiennym włączaniu pól oraz impulsowym sterowaniu katodami diod.

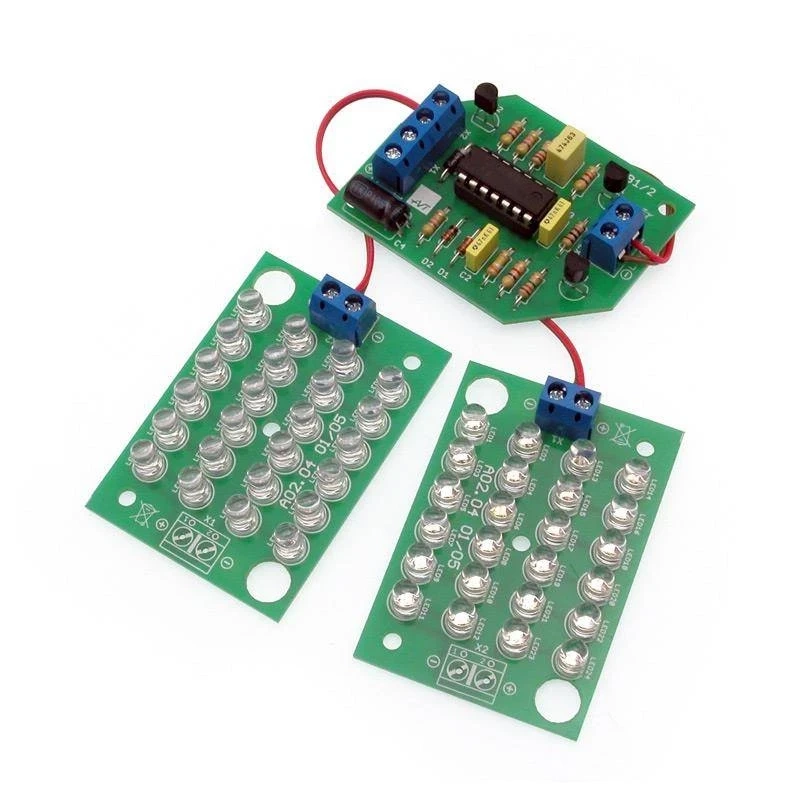

Za efekt odpowiadają dwa niezależne generatory. Jeden przełącza zestawy diod, a drugi nadaje błyskom charakter stroboskopowy. Wersja B obejmuje płytki PCB oraz podzespoły przewidziane do zlutowania efektu LED.
Karta techniczna
AVT2720
KIT do budowy efektu LED z dwoma polami świetlnymi i sterownikiem na układzie 4069.
| Kod projektu | AVT2720 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | efekt LED, czerwono-niebieski stroboskop |
| Efekt świetlny | naprzemienne przełączanie pól LED i impulsy stroboskopowe |
| Liczba pól LED | 2 pola świetlne: czerwone i niebieskie |
| Liczba diod LED | 24 diody LED w każdym polu |
| Układ logiczny | 4069 |
| Sterowanie LED | tranzystory T1, T2 i T3 |
| Zasilanie | 12 V DC |

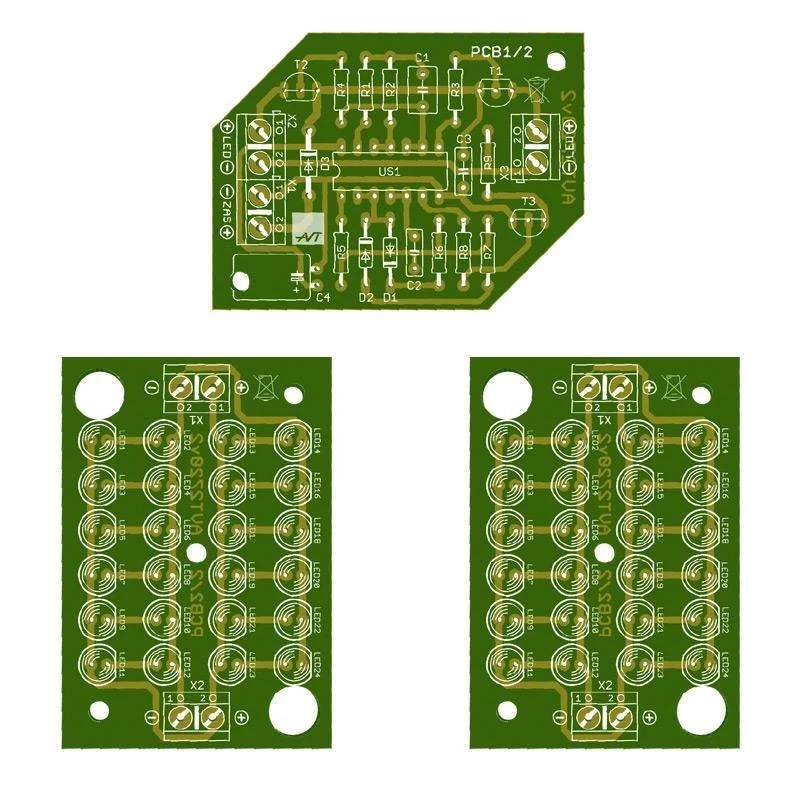

| Wymiary płytek PCB | 2× 41×60 mm płytki LED; 57×43 mm płytka główna |
Wersja
AVT2720 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytki PCB oraz podzespoły przewidziane do zlutowania efektu LED.
Notes
Układ montuje się na trzech płytkach. Po poprawnym zmontowaniu i połączeniu płytek LED ze sterownikiem efekt działa od razu po podłączeniu zasilania 12 V DC.
Najwięcej uwagi wymaga montaż 48 diod LED. Dla równego efektu wizualnego warto najpierw lutować jedną nóżkę każdej diody, wyrównać całe rzędy i dopiero wtedy lutować drugą nóżkę.
Dwa generatory pracują niezależnie. Jeden przełącza anodowo pola czerwone i niebieskie, a drugi steruje katodami impulsowo, tworząc efekt światła stroboskopowego.
Układ imituje światła pojazdu uprzywilejowanego, ale nie jest urządzeniem sygnalizacyjnym dopuszczającym taki pojazd do użycia sygnałów w ruchu drogowym.
Uwaga: przed uruchomieniem należy sprawdzić polaryzację zasilania 12 V DC, kierunek montażu diod LED, tranzystorów, diod D1–D3 oraz zgodność połączeń między płytką główną i płytkami LED.
Najczęściej zadawane pytania
AVT2720 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytki PCB oraz podzespoły przewidziane do zlutowania czerwono-niebieskiego efektu LED.
Do budowy efektu świetlnego z naprzemiennie migającymi polami czerwonym i niebieskim oraz dodatkowym efektem stroboskopowym.
Nie. Efekt pracuje na układzie 4069 i elementach dyskretnych, bez mikrokontrolera i bez programu.
Najwięcej staranności wymaga równe wlutowanie diod LED oraz poprawne połączenie dwóch płytek LED z płytką główną sterownika.
Układ wymaga zasilania napięciem stałym 12 V DC.
