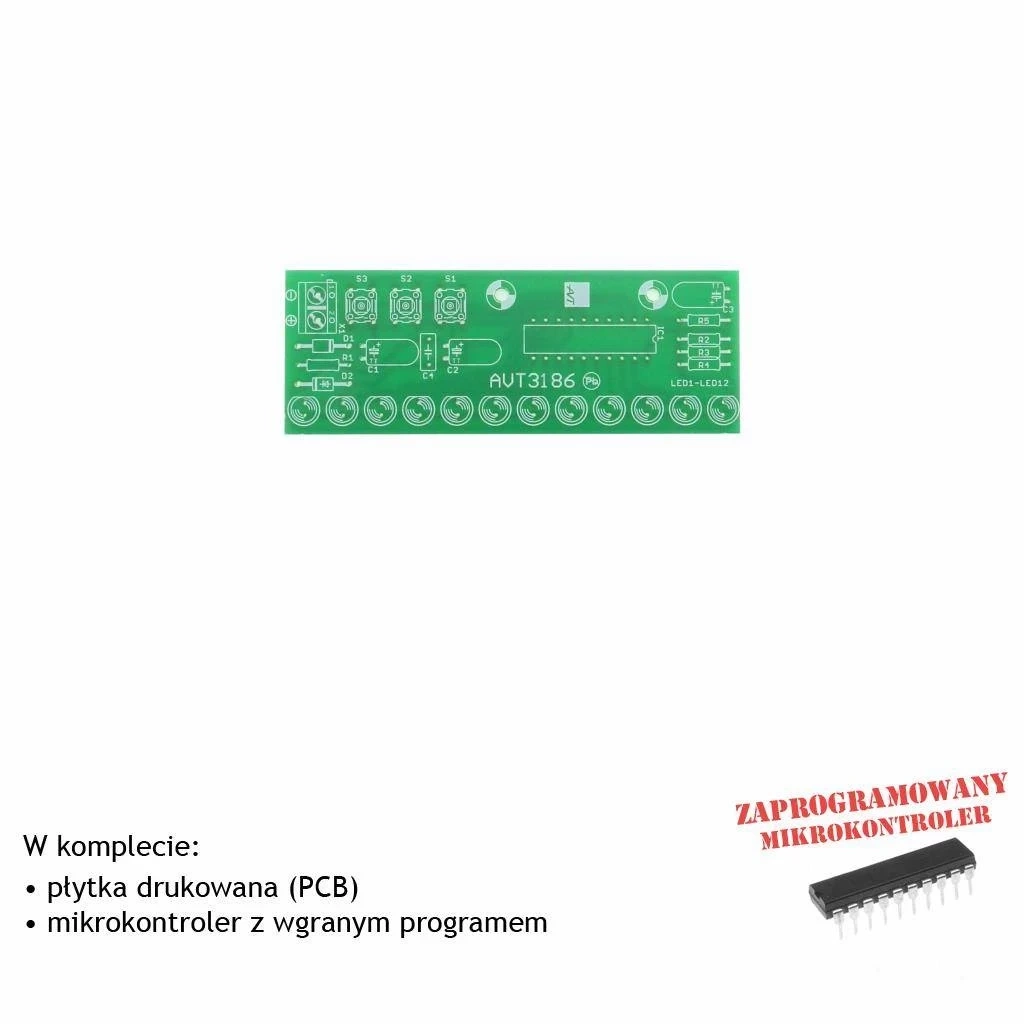

Efekt LED - spadający meteoryt - PCB i mikroprocesor do projektu AVT 3186

Efekt LED – spadający meteoryt AVT3186 – zaawansowany, a jednocześnie prosty zestaw DIY

Do pobrania:

Dokumentacja

Poziom trudności montażu

1 / 5

Opis

Efekt LED – spadający meteoryt AVT3186 to rozbudowany, a przy tym wyjątkowo prosty w montażu zestaw DIY do tworzenia dynamicznych efektów świetlnych. Moduł generuje 7 w pełni konfigurowalnych sekwencji, m.in. imitację spadającego meteorytu, efekt „Knight Rider” oraz losowo migające punkty świetlne.

Użytkownik może w łatwy sposób regulować prędkość animacji oraz długość smugi, dzięki czemu układ doskonale sprawdza się jako element iluminacji bożonarodzeniowej, dekoracji wnętrz lub element sceniczny. Wygodna obsługa trzema przyciskami czyni zestaw intuicyjnym nawet dla osób zaczynających przygodę z elektroniką.

Zestaw nie wymaga żadnych procedur uruchomieniowych. Po poprawnym zmontowaniu i włożeniu 3 baterii AA działa natychmiast.

Trochę teorii

Sercem projektu jest mikrokontroler ATtiny2313, który steruje wszystkimi 12 diodami LED. Każda dioda LED jest podłączona bezpośrednio do wyjść mikrokontrolera poprzez rezystory 470 Ω, co umożliwia precyzyjne sterowanie intensywnością i czasem świecenia.

Zastosowanie mikrokontrolera znacząco upraszcza układ i umożliwia tworzenie:

• sekwencji kierunkowych,
• płynnych efektów przechodzenia,
• losowego generowania punktów świetlnych
• animacji z dłuższą lub krótszą „smugą”

Dioda D1 (1N5819) zabezpiecza układ przed odwrotną polaryzacją baterii. Zasilanie 4,5–5 V (3×AA lub zasilacz 5 VDC) zapewnia stabilną pracę układu bez widocznych zmian jasności.

Specyfikacja techniczna

• 7 w pełni konfigurowalnych efektów świetlnych
• zastosowany mikrokontroler: ATtiny2313
• 12 diod LED
• obsługa: 3 przyciski
• zasilanie: 4,5–5 VDC (3×AA) - brak baterii w zestawie
• wymiary płytki: 90 × 33 mm

Projekt AVT 3186 EdW 12/17

Tips & tricks – porady dla początkujących

• Lutuj elementy od najniższych gabarytowo elementów, takich jak rezystory i diody – ułatwia to zachowanie porządku na płytce
• Zwróć uwagę na biegunowość LED - oznaczenia na PCB oraz ścięcie obudowy diody muszą się zgadzać
• Stosuj dobre baterie alkaliczne aby uzyskać najdłuższy czas działania układu
• Przed pierwszym uruchomieniem sprawdź, czy nie występują zwarcia między punktami lutowniczymi
• Chcesz połączyć kilka modułów? Możesz zasilić je z jednego źródła 5 V – pobór prądu jest niski

Dla kogo jest ten zestaw?

• Dla początkujących elektroników
• Dla osób chcących tworzyć dekoracje świetlne
• Dla hobbystów projektujących animacje LED
• Dla młodzieży uczącej się podstaw elektroniki
• Dla twórców makiet i dekoracji scenicznych
