Efekt LED - odlotowy UFOledek. Zestaw DIY do nauki lutowania AVT EDU632
Efekt LED UFOledek – zestaw DIY do nauki lutowania THT AVT EDU632
Kosmiczny projekt elektroniczny z 12 czerwonymi diodami LED, 7 efektami świetlnymi i sterowaniem trzema przyciskami
Zlutuj płytkę UFO, wybierz efekt i ustaw tempo świetlnej animacji

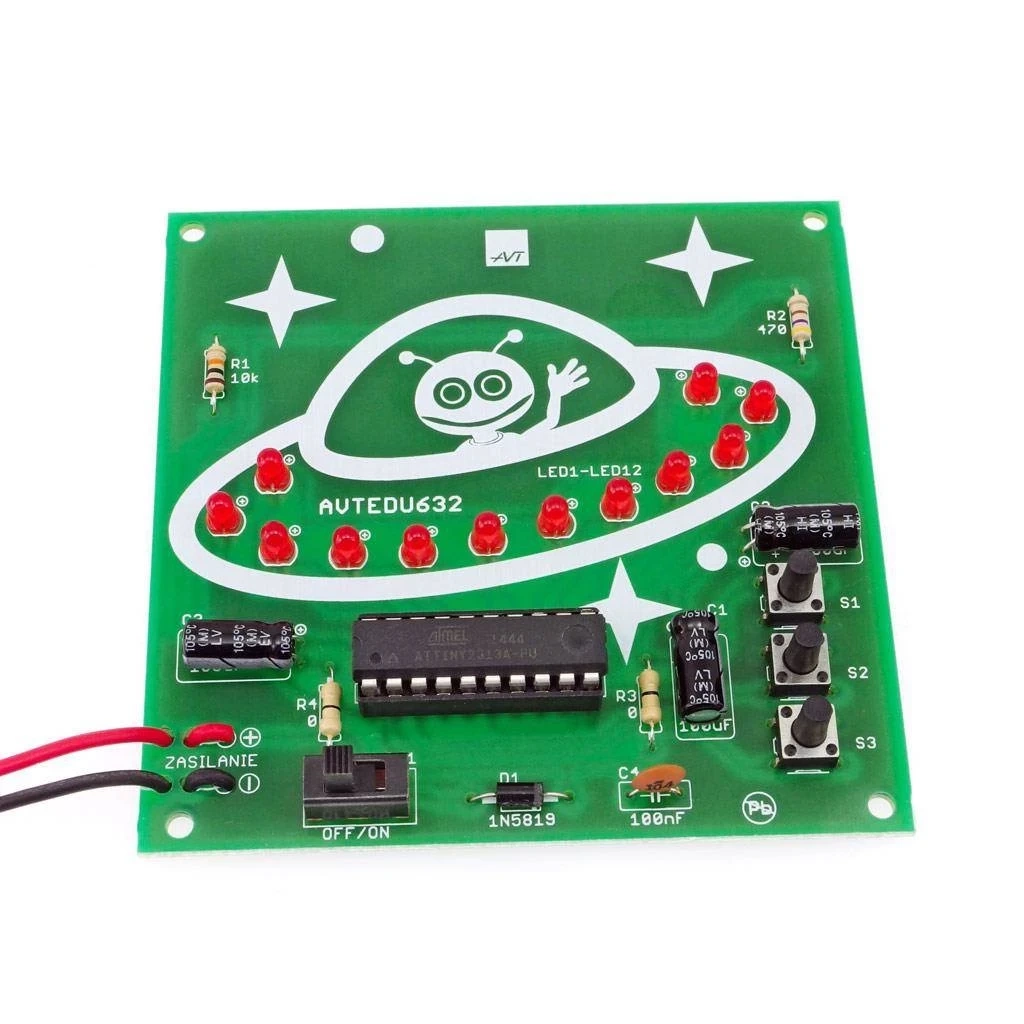

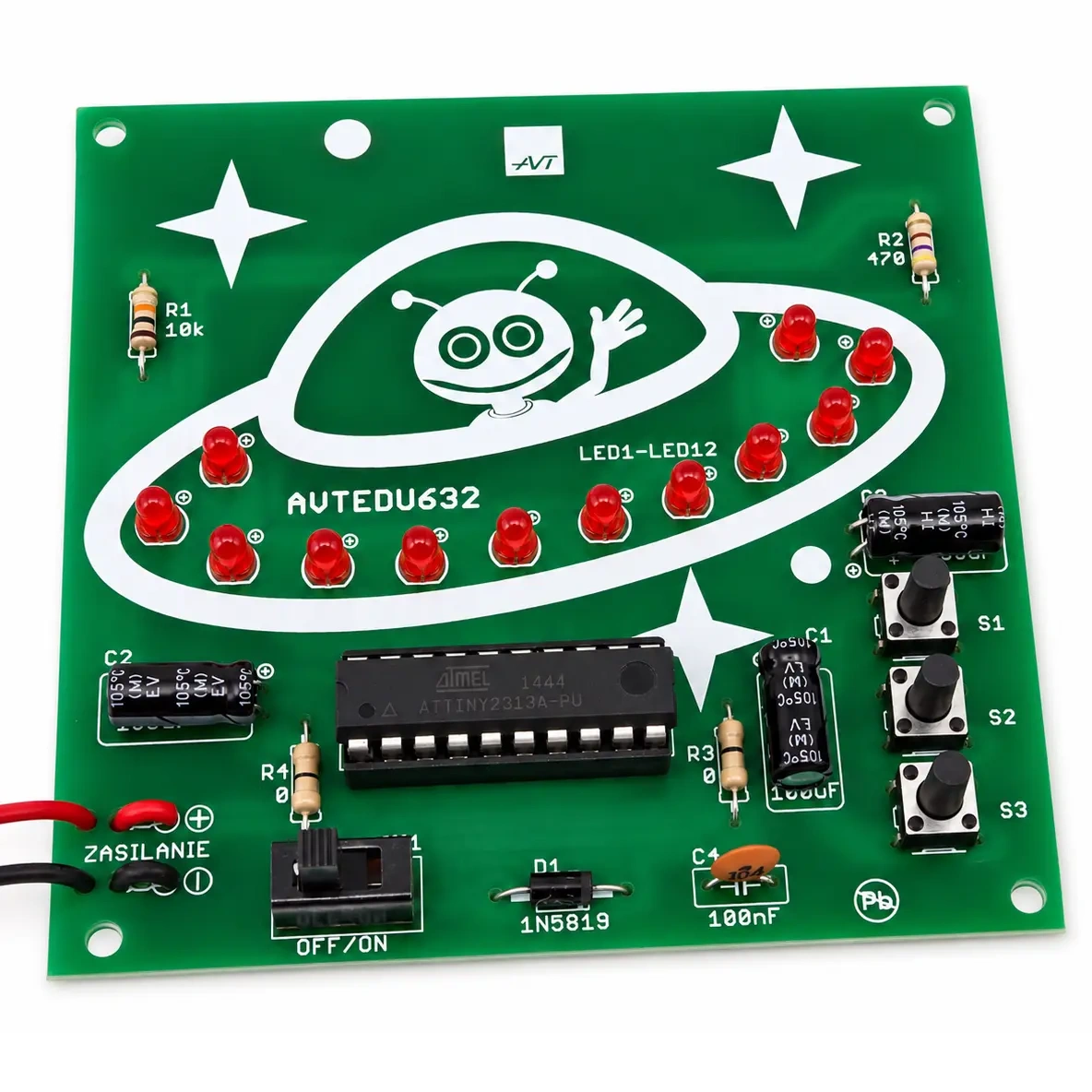

AVT EDU632 UFOledek to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu układ tworzy 7 efektów świetlnych na 12 czerwonych diodach LED umieszczonych na płytce w kształcie statku UFO. Trzy przyciski pozwalają zmieniać efekt, regulować szybkość jego zmian oraz długość smugi świetlnej, dzięki czemu projekt daje atrakcyjny rezultat i praktycznie pokazuje sterowanie diodami LED za pomocą mikrokontrolera.
Najważniejsze w skrócie
- zestaw DIY do samodzielnego montażu i lutowania
- efekt LED w formie statku UFO
- 12 czerwonych diod LED 3 mm
- 7 efektów świetlnych
- sterowanie 3 przyciskami
- regulacja szybkości oraz długości smugi świetlnej
- mikrokontroler ATtiny2313 w podstawce

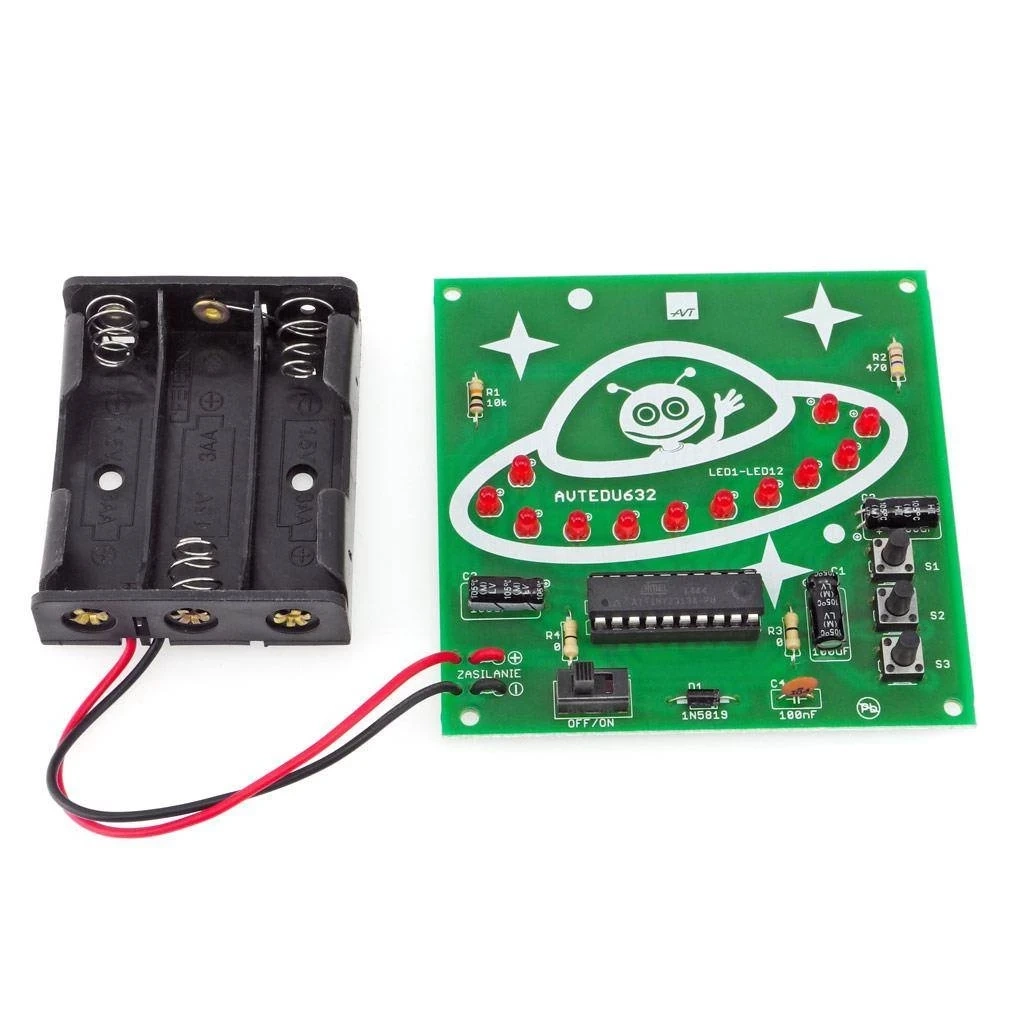

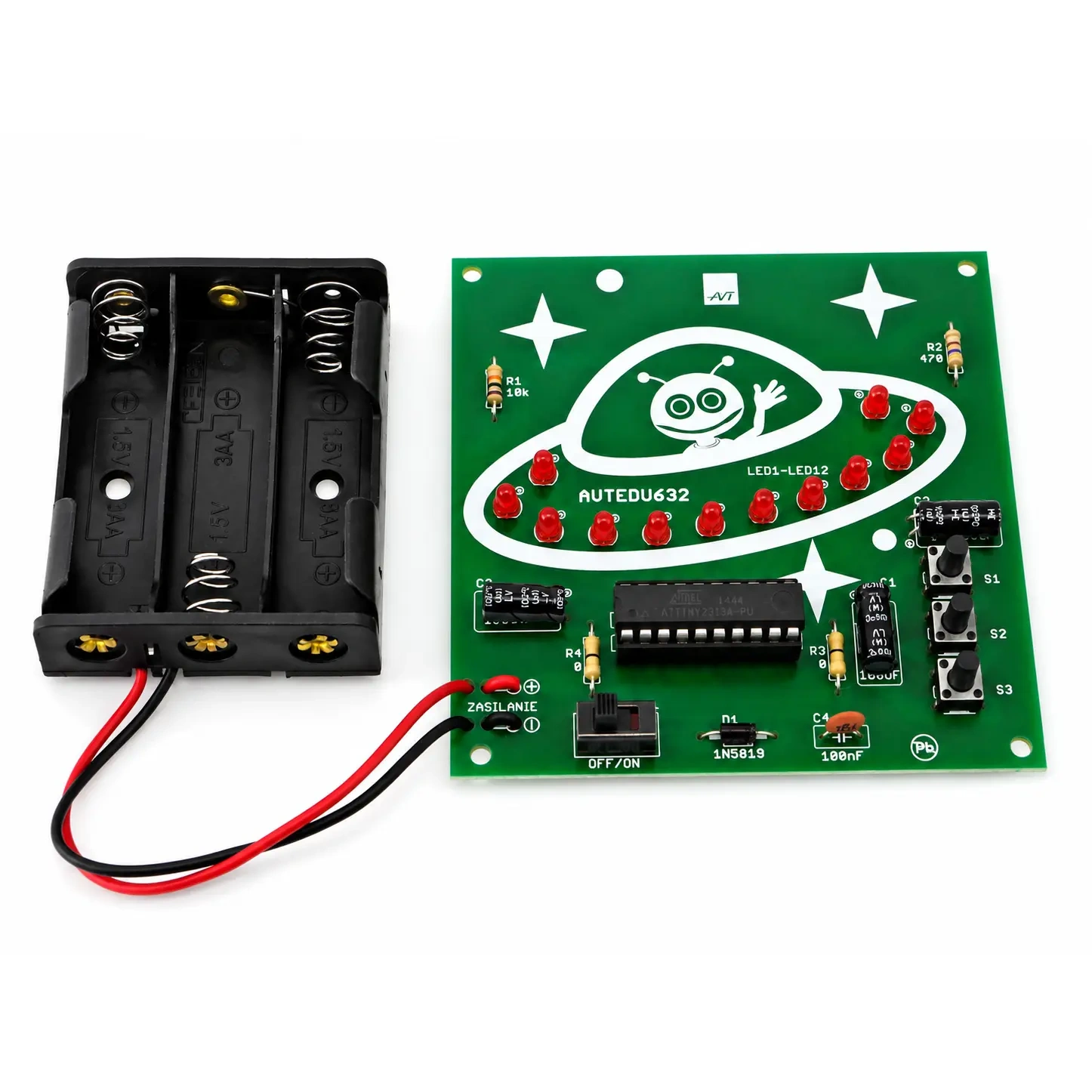

- zasilanie 4,5 V DC z 3 baterii AA
- baterie nie są dołączone do zestawu
- wymiary płytki 80 × 80 mm
- poziom trudności montażu 1 / 5
Co daje ten projekt?
Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatorów, diod LED, przycisków, włącznika oraz układu scalonego w podstawce. Po uruchomieniu efekt działania jest widoczny od razu — diody LED tworzą animacje świetlne na płytce z grafiką UFO.
Projekt pokazuje także praktyczne sterowanie efektami LED za pomocą mikrokontrolera. Przyciski pozwalają zmieniać tryb świecenia, tempo animacji oraz sposób zanikania światła, więc użytkownik nie tylko lutuje układ, ale też od razu testuje jego działanie.

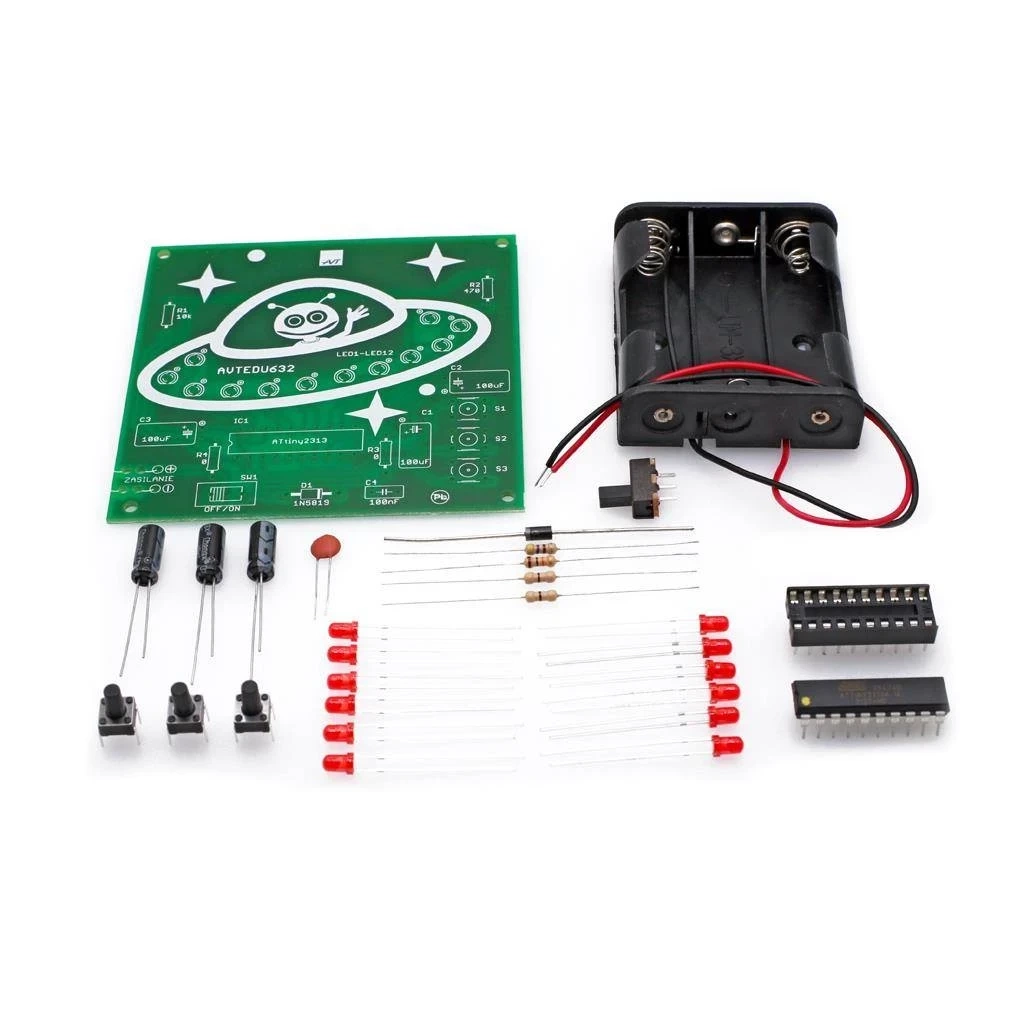

Co znajdziesz w zestawie?
W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania układu UFOledek.
- płytka drukowana PCB 80 × 80 mm
- 12 czerwonych diod LED 3 mm
- mikrokontroler ATtiny2313 z podstawką
- 3 mikroprzyciski S1-S3
- włącznik SW1
- dioda 1N5819
- rezystory 10 kΩ, 470 Ω i 0 Ω
- kondensatory 100 µF i 100 nF
- złączka do baterii
Co dodatkowo będzie potrzebne?
- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
- Zasilanie: 3 baterie AA
- Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka
Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.
Zastosowanie edukacyjne i warsztatowe
- do nauki lutowania elementów przewlekanych THT
- do ćwiczenia poprawnego montażu diod LED i kondensatorów elektrolitycznych
- do poznania podstaw sterowania efektami świetlnymi za pomocą mikrokontrolera
- do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
- jako praktyczny projekt edukacyjny z atrakcyjnym efektem po uruchomieniu
Projekt AVT EDU nr 632
UFOledek – efekt LED z 7 trybami świecenia
Układ wykorzystuje 12 czerwonych diod LED sterowanych przez mikrokontroler ATtiny2313. Trzy przyciski umożliwiają wybór efektu świetlnego, zmianę szybkości animacji oraz regulację szybkości zanikania efektu, czyli długości smugi świetlnej. Dzięki temu po zlutowaniu powstaje niewielki, efektowny projekt LED z kosmiczną grafiką na płytce PCB.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Efekt działania | animowany efekt LED UFOledek |
| Liczba efektów świetlnych | 7 |
| Diody LED | 12 szt. czerwonych LED 3 mm |
| Sterowanie | 3 przyciski S1-S3 |
| Regulacja | szybkość efektu i długość smugi świetlnej |
| Mikrokontroler | ATtiny2313 |
| Dioda zabezpieczająca | 1N5819 |
| Zasilanie | 4,5 V DC, 3 baterie AA |
| Baterie w zestawie | nie |
| Wymiary płytki | 80 × 80 mm |
| Poziom trudności montażu | 1 / 5 |
Trochę teorii i wskazówki techniczne
THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.
Diody LED świecą tylko przy poprawnym kierunku przepływu prądu. Podczas montażu trzeba zwrócić uwagę na anodę i katodę oraz ułożyć diody zgodnie z oznaczeniami na płytce.
Mikrokontroler ATtiny2313 steruje efektami świetlnymi. Odczytuje przyciski i włącza diody LED według zaprogramowanych sekwencji.
Przyciski S1-S3 służą do obsługi efektów: S1 wybiera następny efekt, S2 zmienia szybkość animacji, a S3 reguluje tempo zanikania światła, czyli długość smugi.
Kondensatory elektrolityczne, dioda 1N5819 oraz mikrokontroler w podstawce wymagają właściwego kierunku montażu. Elementy oznaczone w instrukcji wykrzyknikiem trzeba sprawdzić szczególnie dokładnie przed lutowaniem.

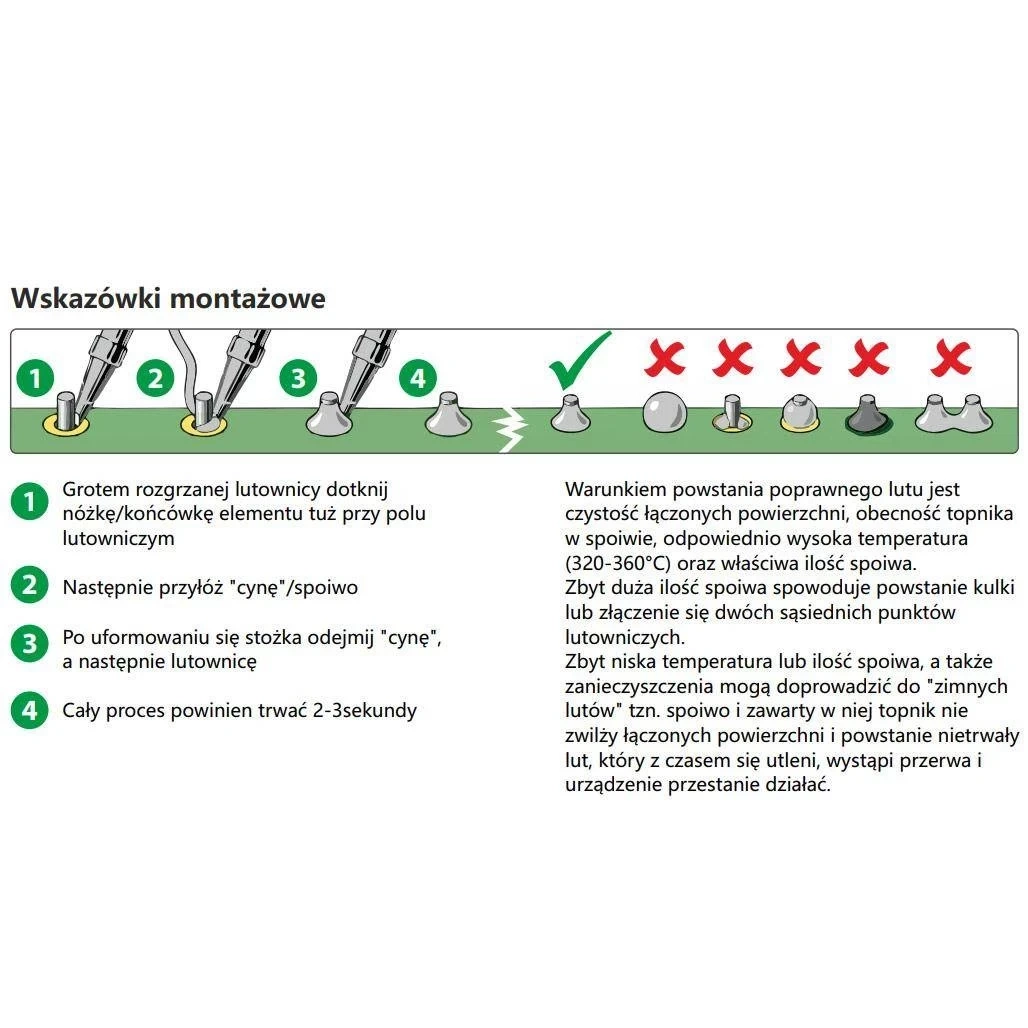

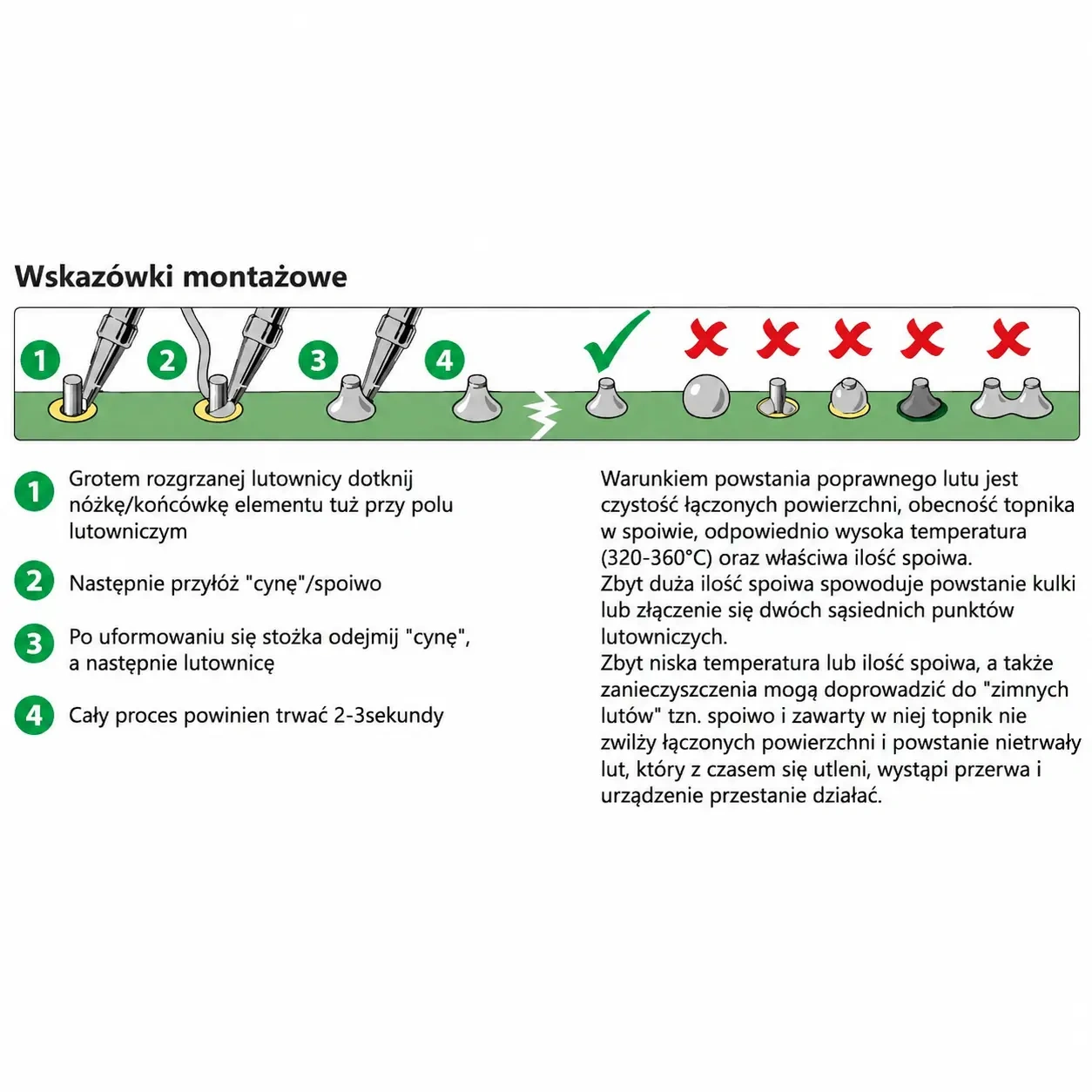

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.
Dlaczego warto wybrać AVT EDU632?
Projekt łączy naukę lutowania z atrakcyjnym efektem świetlnym. Płytka UFO, 12 diod LED i 7 trybów pracy dają wyraźny rezultat po montażu, a trzy przyciski pozwalają od razu testować działanie układu. To dobry wybór do ćwiczenia montażu THT, rozpoznawania polaryzacji elementów i zrozumienia, jak mikrokontroler może sterować animacją LED.
Najczęściej zadawane pytania
Układ generuje 7 efektów świetlnych na 12 czerwonych diodach LED umieszczonych na płytce w formie statku UFO.
Tak. Poziom trudności montażu wynosi 1 / 5, a zestaw wykorzystuje elementy przewlekane THT, które są wygodne do nauki lutowania.
Tak. To zestaw do samodzielnego montażu, dlatego elementy należy wlutować w płytkę PCB. Do pracy potrzebna jest lutownica, cyna i podstawowe akcesoria montażowe.
Układ wymaga zasilania 4,5 V DC z 3 baterii AA. Baterie nie są dołączone do zestawu.
Przycisk S1 wybiera następny efekt świetlny, S2 zmienia szybkość animacji, a S3 reguluje szybkość zanikania efektu, czyli długość smugi świetlnej.
Mikrokontroler dołączony do zestawu jest przygotowany do pracy w tym projekcie. Pusty mikrokontroler zamienny nie będzie sterował układem, dopóki nie zostanie zaprogramowany odpowiednim firmware.
Tak. Szczególną uwagę trzeba zwrócić na diody LED, diodę 1N5819, kondensatory elektrolityczne oraz mikrokontroler w podstawce. Ich kierunek montażu musi być zgodny z oznaczeniami na płytce i instrukcji.
Projekt pozwala przećwiczyć lutowanie THT, montaż elementów spolaryzowanych, pracę z mikrokontrolerem w podstawce oraz podstawy sterowania efektami LED.
W zestawie znajduje się płytka PCB i komplet elementów elektronicznych do montażu układu. Do pracy potrzebne są jeszcze narzędzia do lutowania oraz 3 baterie AA.
