- Pozwala zbudować elektroniczną karteczkę do odręcznych notatek na ekranie LCD 160×240 px z panelem dotykowym, obsługą rysika i kasowaniem ekranu. Wersja A zawiera płytkę PCB.
e-Karteczka – elektroniczna notatka LCD z panelem dotykowym AVT2893
Płytka pozwala zbudować elektroniczną karteczkę do pisania rysikiem po ekranie LCD.
Elektroniczna karteczka zamiast papierowej notatki

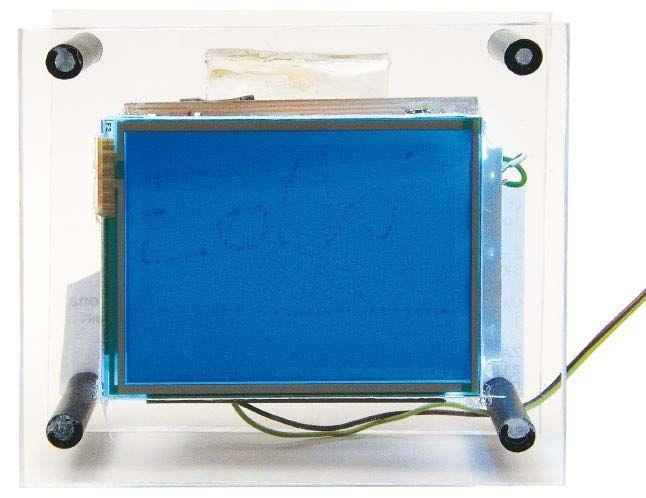

AVT2893 pozwala zbudować urządzenie przypominające elektroniczny papier. Na ekranie LCD z panelem dotykowym można pisać rysikiem, rysować linie, krzywe i proste figury, a potem wyczyścić ekran i zacząć od nowa.
Projekt wykorzystuje wyświetlacz LCD 160×240 px z rezystancyjnym panelem dotykowym i podświetleniem LED. Obsługa obrazu wymaga pamięci ekranu, dlatego zastosowano procesor z rdzeniem ARM i wystarczającą ilością RAM do przechowywania całej bitmapy.
Karta techniczna
AVT2893
Elektroniczna karteczka do odręcznych notatek na ekranie LCD z rezystancyjnym panelem dotykowym i obsługą rysika.
| Wersja | A – płytka PCB |
| Typ projektu | elektroniczna karteczka, notatnik LCD |
| Zastosowanie | odręczne notatki, rysowanie prostych szkiców, wielokrotne kasowanie ekranu |
| Sposób obsługi | pisanie rysikiem po rezystancyjnym panelu dotykowym |
| Kasowanie ekranu | przytrzymanie rysika w lewym górnym rogu ekranu |
| Typ wyświetlacza | graficzny LCD z podświetleniem LED i panelem dotykowym |
| Rozdzielczość LCD | 160×240 px |
| Panel dotykowy | rezystancyjny |
| Sterowanie obrazem | multipleksowane odświeżanie LCD linia po linii |
| Pamięć obrazu | bufor obrazu w pamięci RAM procesora |
| Procesor sterujący | LPC2103, rdzeń ARM |
| Zasilanie zewnętrzne | 5 V DC |
| Napięcie sterowania LCD | około 24 V z przetwornicy podwyższającej |
| Napięcie odniesienia ADC | oddzielnie stabilizowane VDDA dla dokładniejszego odczytu panelu dotykowego |
| Regulacja kontrastu | potencjometr w torze napięć sterujących LCD |
| Zalecane narzędzie do pisania | rysik |
| Wymiary płytki PCB | 54×70 mm |

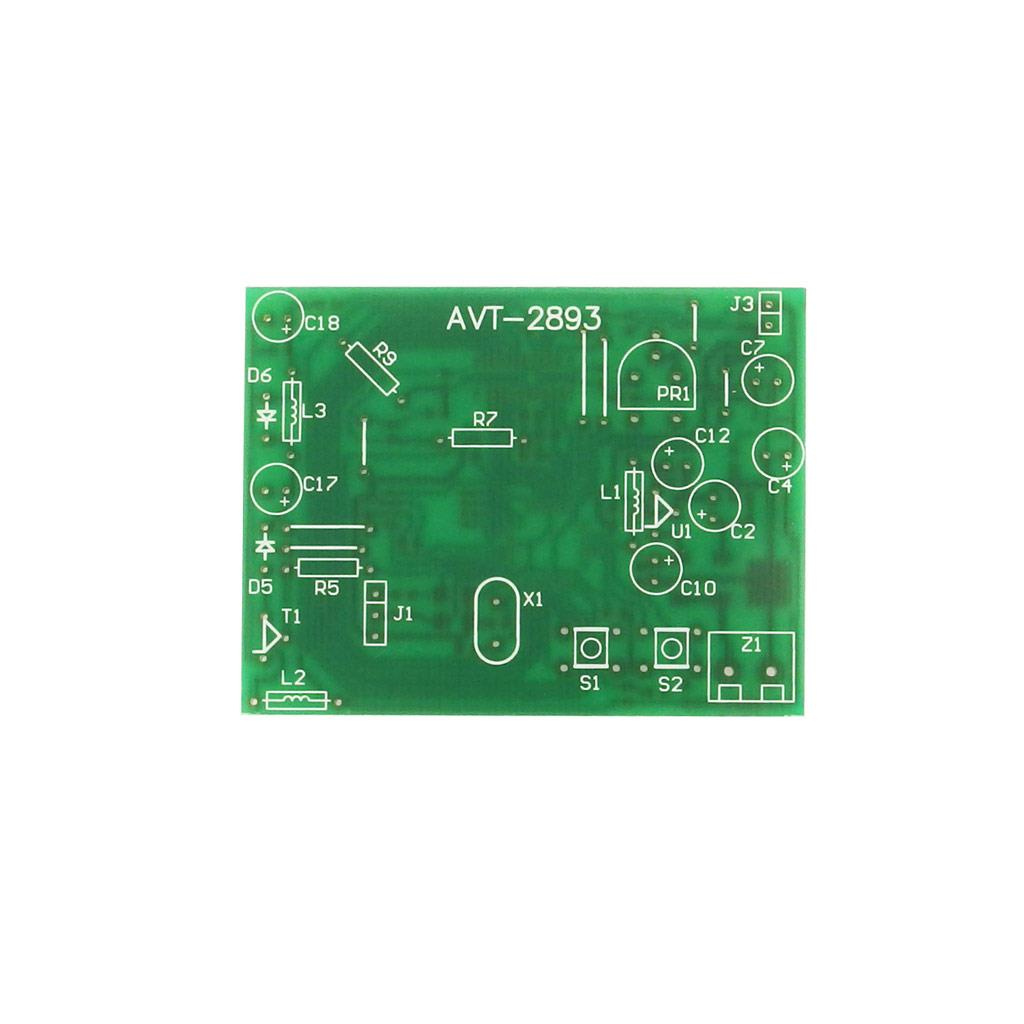

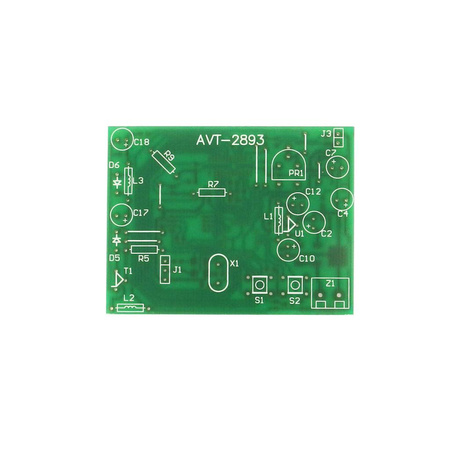

Wersja A – płytka PCB
AVT2893 A zawiera płytkę PCB do projektu e-Karteczka. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R4: 1 kΩ SMD
- R5: 1 kΩ
- R6, R10: 10 kΩ SMD
- R7, R9: 10 kΩ
- R8, R14, R15: 100 kΩ SMD
- R11: 100 Ω SMD
- R12, R13: 4,7 kΩ SMD
- PR1: 47 kΩ
- C1, C3, C6, C8, C9, C11, C13-C16, C19-C25, C28, C29: 100 nF SMD
- C2, C4, C7, C10, C12: 100 µF
- C5: 470 pF SMD
- C17: 4,7 µF
- C18: 2,2 µF
- C26, C27: 22 pF SMD
- D1, D2: 1N4007 SMD
- D3, D4: 3,6 V SMD
- D5: 1N4007
- D6: 24 V
- LCD: LGMJM160240A6WLW3-TP
- T1: BC546
- U1: S78DL33
- U2: LF33CDT
- U3: TC1015
- U4: AT45DB011B – nie montować w podstawowej wersji oprogramowania
- U5: LPC2103
- J1: goldpin ×3
- J2: ZIFN20320CV
- J3: goldpin ×2
- L1: 10 µH
- L2: 1 mH
- L3: 10 µH
- S1, S2: µSwitch
- X1: 11,0592 MHz
- Z1: ARK2
Notes
Do pisania najlepiej używać rysika. Palec działa mniej precyzyjnie, a ostre lub twarde przedmioty mogą porysować szybkę panelu dotykowego.
Po pierwszym uruchomieniu potrzebna jest kalibracja panelu dotykowego. W czasie kalibracji należy powoli najeżdżać rysikiem na wskazywane punkty przy krawędziach ekranu.
Jeżeli panel dotykowy nie reaguje poprawnie, warto sprawdzić połączenie taśmy wyświetlacza ze złączem ZIF. Niepewny styk może powodować błędy kalibracji lub samoczynne znikanie punktów kalibracyjnych.

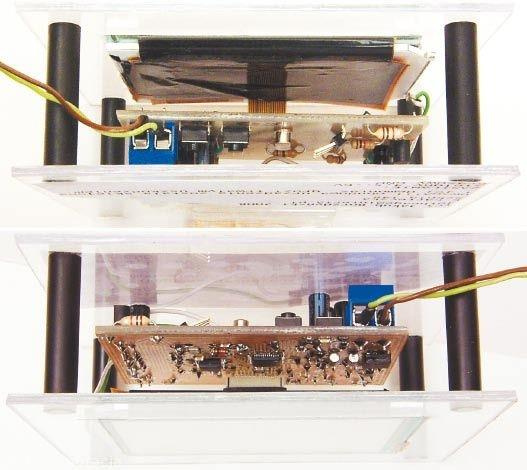

Uwaga: Ekran LCD i panel dotykowy wymagają ostrożnego montażu mechanicznego. Taśmę wyświetlacza trzeba wprowadzić pewnie do złącza ZIF, a sam panel zabezpieczyć przed naprężeniami, zarysowaniem i zwarciami.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To elektroniczna karteczka do pisania i rysowania rysikiem po ekranie LCD z panelem dotykowym.
Ekran można wyczyścić przez przytrzymanie rysika w lewym górnym rogu przez kilka chwil.
Projekt wykorzystuje graficzny wyświetlacz LCD 160×240 px z podświetleniem LED i rezystancyjnym panelem dotykowym.
Można, ale jest to mało praktyczne. Najlepiej używać rysika.
Nie jest to zalecane. Twardy lub ostry przedmiot może porysować szybkę panelu dotykowego.
Tak. Panel dotykowy wymaga kalibracji przez dotykanie punktów wskazywanych na ekranie.
Nie. W podstawowym oprogramowaniu zewnętrzna pamięć Flash nie jest wykorzystywana i nie ma potrzeby jej montowania.
Ekran wymaga bufora obrazu w pamięci RAM. Procesor LPC2103 ma 8 kB RAM, co wystarcza do przechowania obrazu LCD.
Nie. To wersja A, czyli sama płytka PCB. Wyświetlacz LCD, procesor LPC2103, stabilizatory, rezystory, kondensatory, diody, dławiki, złącze ZIF, przyciski, kwarc i pozostałe elementy trzeba dobrać osobno według wykazu.
