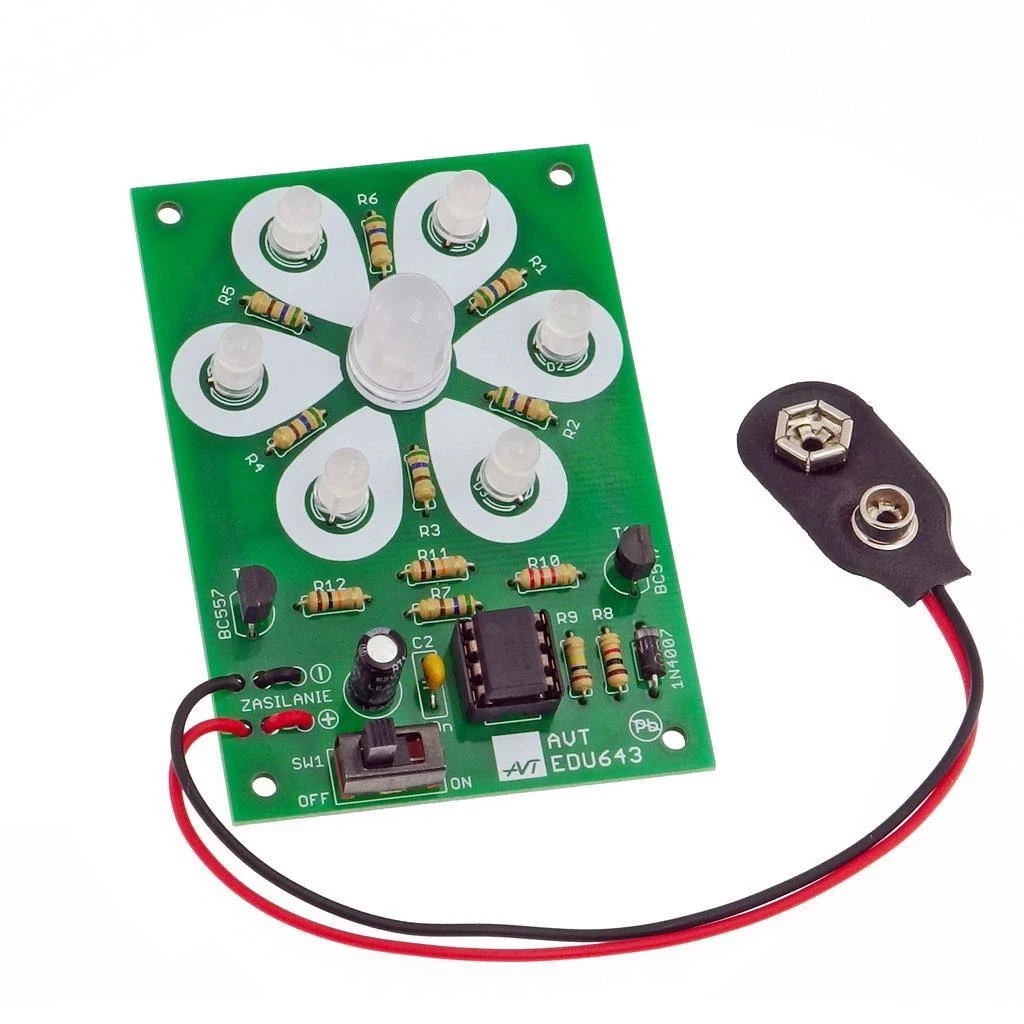

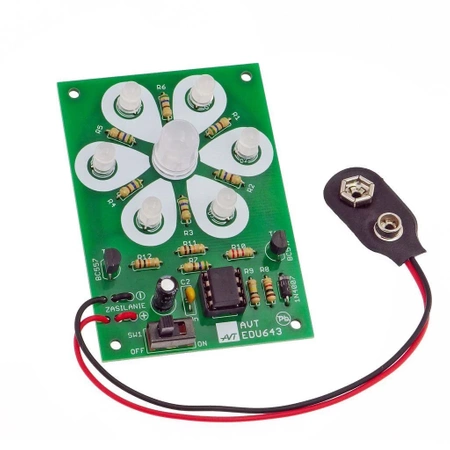

Dwukolorowy kwiatek LED. Zestaw DIY do nauki lutowania AVT EDU643

Zlutuj kwiatek LED i uruchom animację zmieniających się kolorów

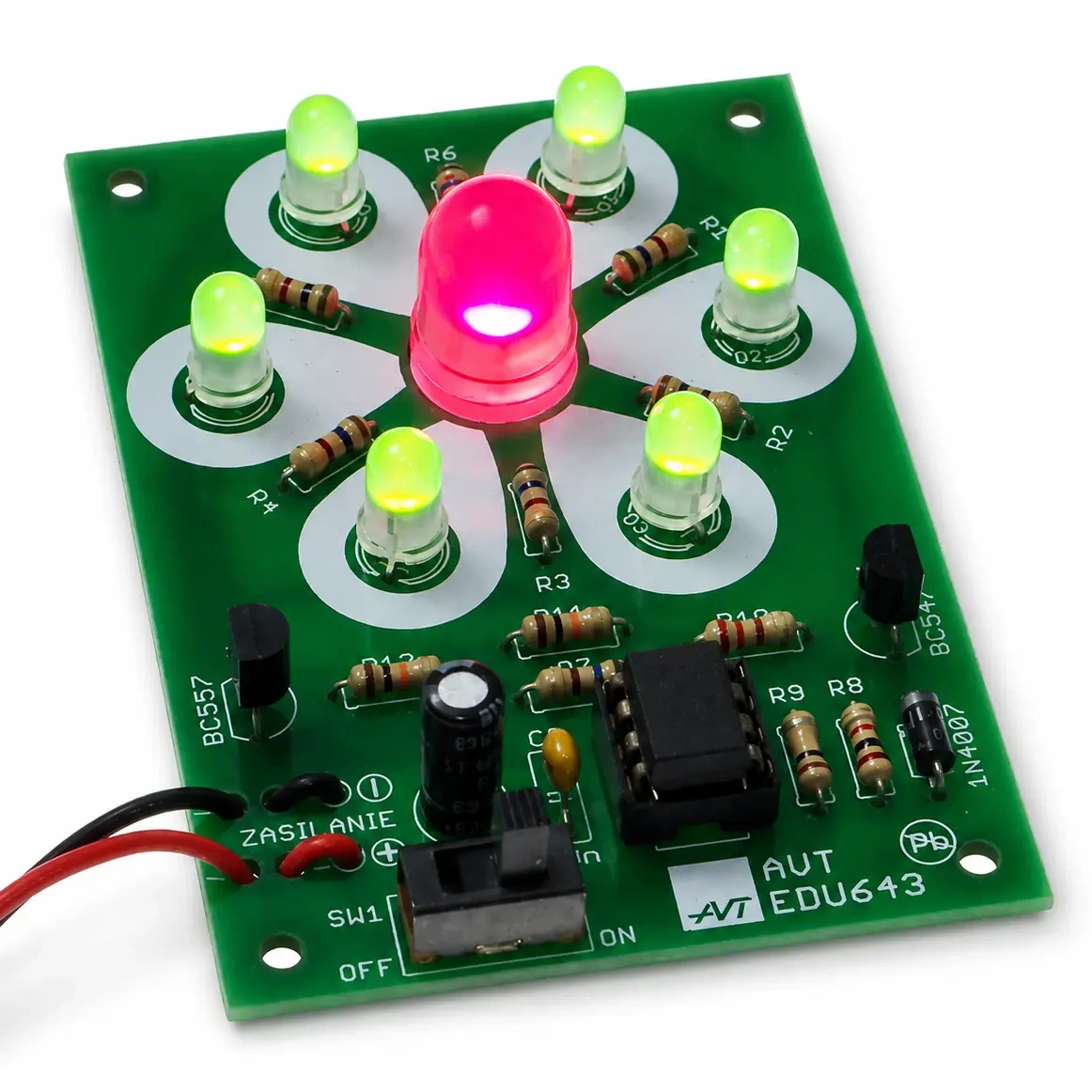

AVT EDU643 to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu działa jako dekoracyjny efekt świetlny w formie kwiatka. Siedem dwukolorowych diod LED przełącza się cyklicznie między kolorem czerwonym i zielonym, tworząc prostą, ale efektowną animację świetlną. Środkowa dioda LED 10 mm świeci kolorem przeciwnym do sześciu pozostałych diod 5 mm, co zwiększa dynamikę całego efektu.

Najważniejsze w skrócie

• zestaw DIY do samodzielnego montażu i lutowania
• dekoracyjny efekt LED w formie kwiatka
• 7 dwukolorowych diod LED czerwono-zielonych
• 6 diod LED R/G 5 mm
• 1 środkowa dioda LED R/G 10 mm
• cykliczna zmiana koloru diod LED

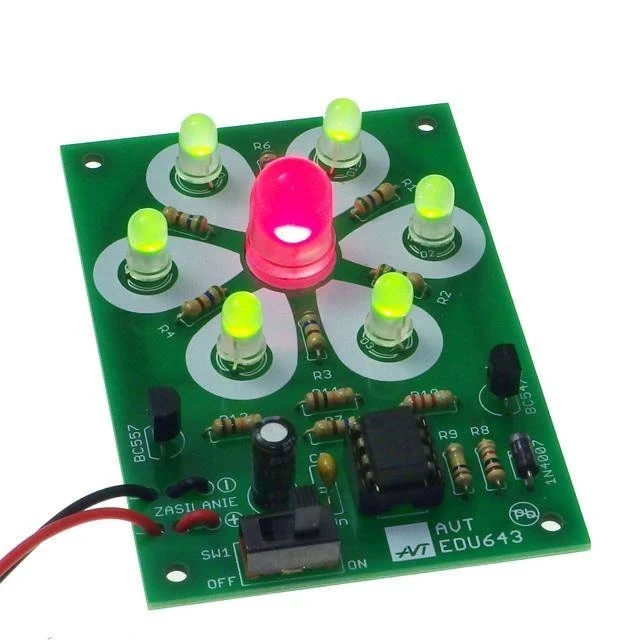

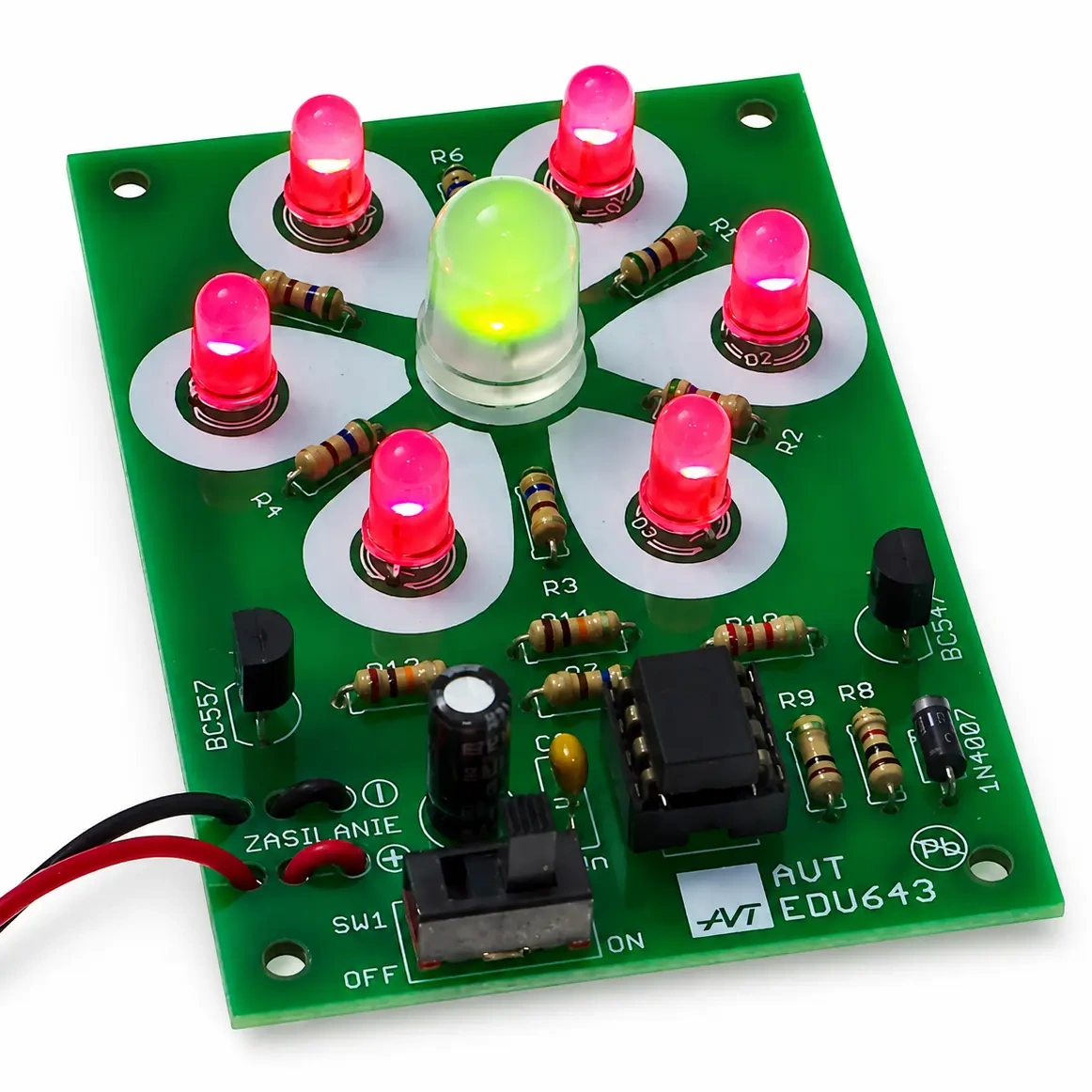

• środkowa dioda świeci kolorem przeciwnym do pozostałych
• układ oparty na timerze NE555
• zasilanie 9 V DC z baterii 6F22
• bateria 6F22 nie jest dołączona do zestawu
• wymiary płytki 51 × 74 mm
• poziom trudności montażu 1 / 5

Co daje ten projekt?

Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatorów, tranzystorów, diody zabezpieczającej, układu scalonego w podstawce, włącznika oraz dwukolorowych diod LED. Po uruchomieniu efekt działania jest widoczny od razu — kwiatek przełącza kolory i tworzy prostą animację świetlną.

Projekt szczególnie dobrze nadaje się do nauki montażu diod LED o kilku wyprowadzeniach. W przeciwieństwie do zwykłej diody LED, każda dwukolorowa dioda R/G ma trzy nóżki, dlatego trzeba zwrócić uwagę nie tylko na polaryzację, ale też na rozróżnienie wspólnej katody oraz anod koloru czerwonego i zielonego.

Co znajdziesz w zestawie?

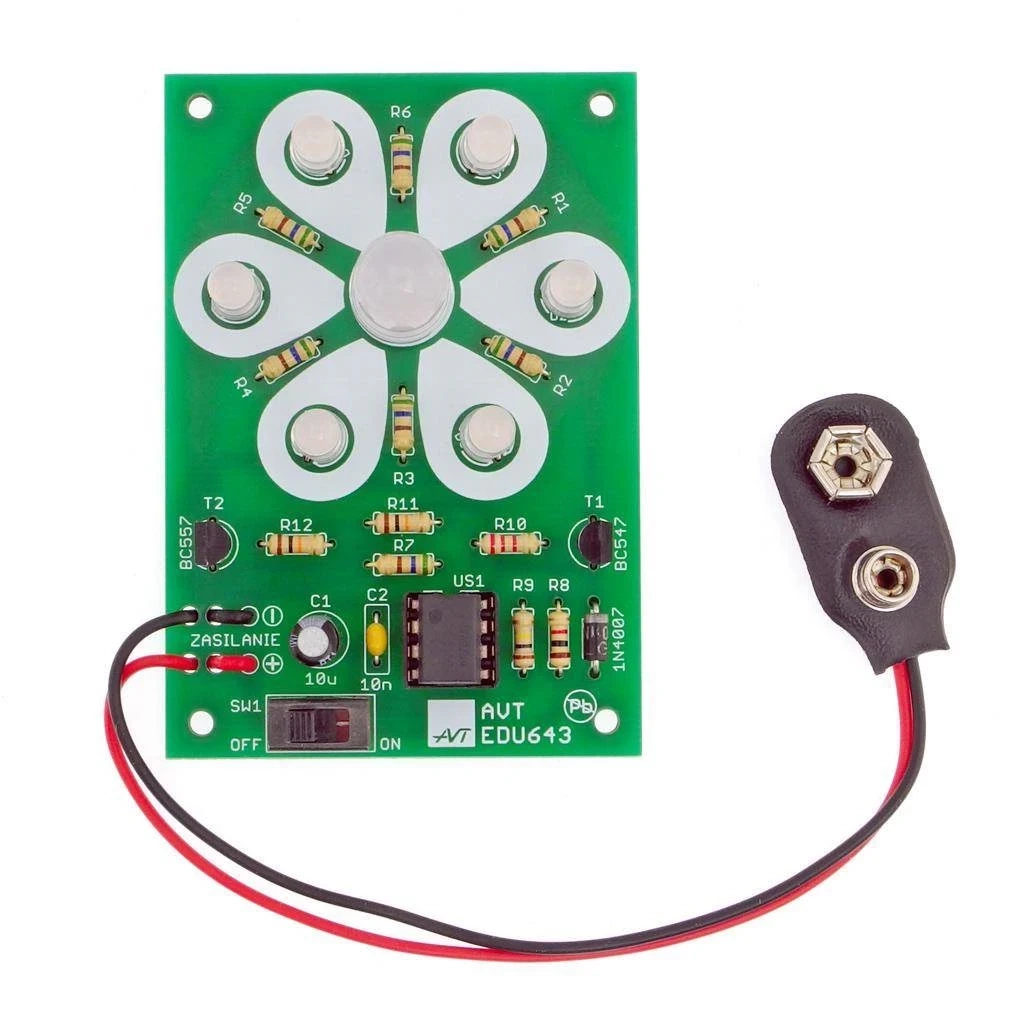

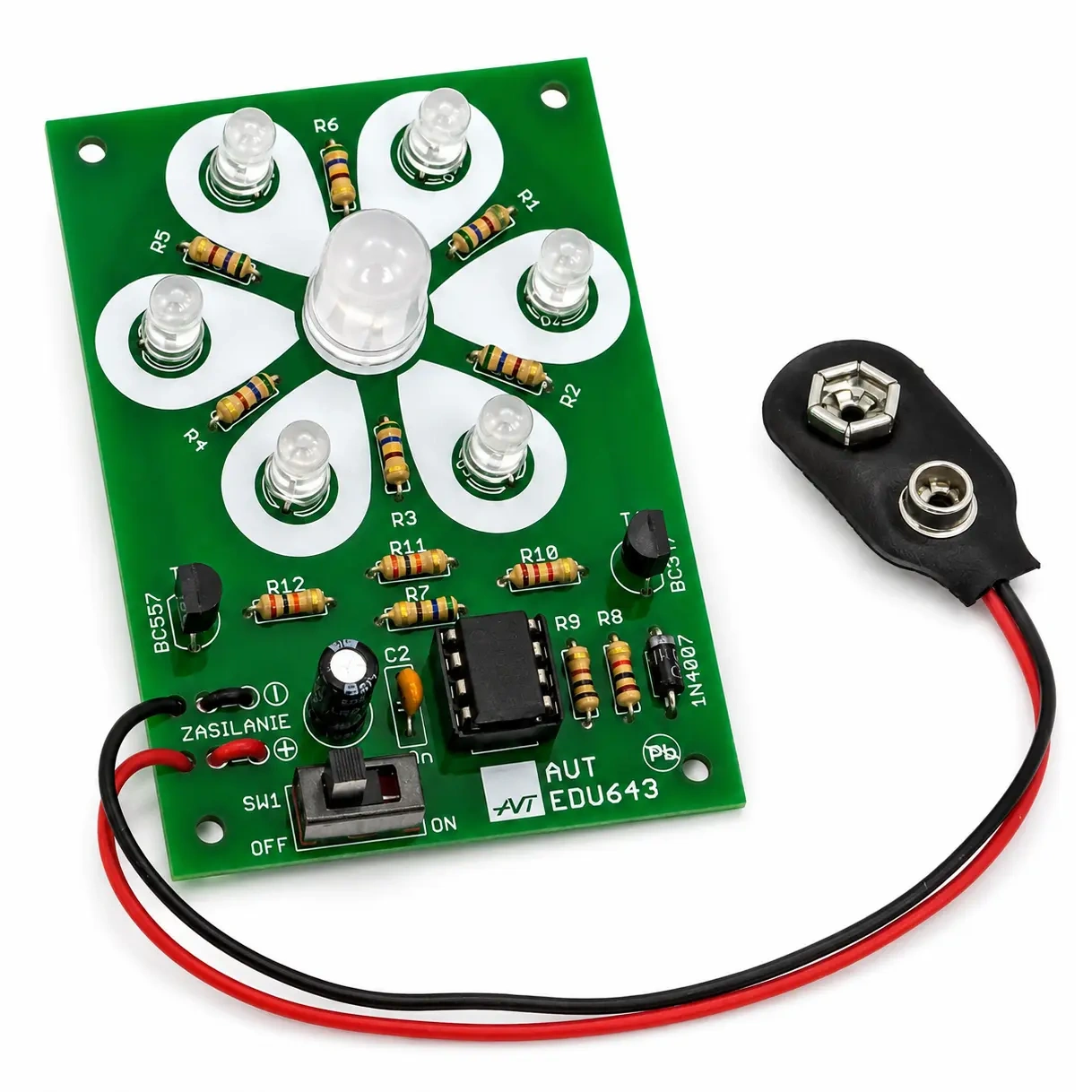

W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania dwukolorowego kwiatka LED.

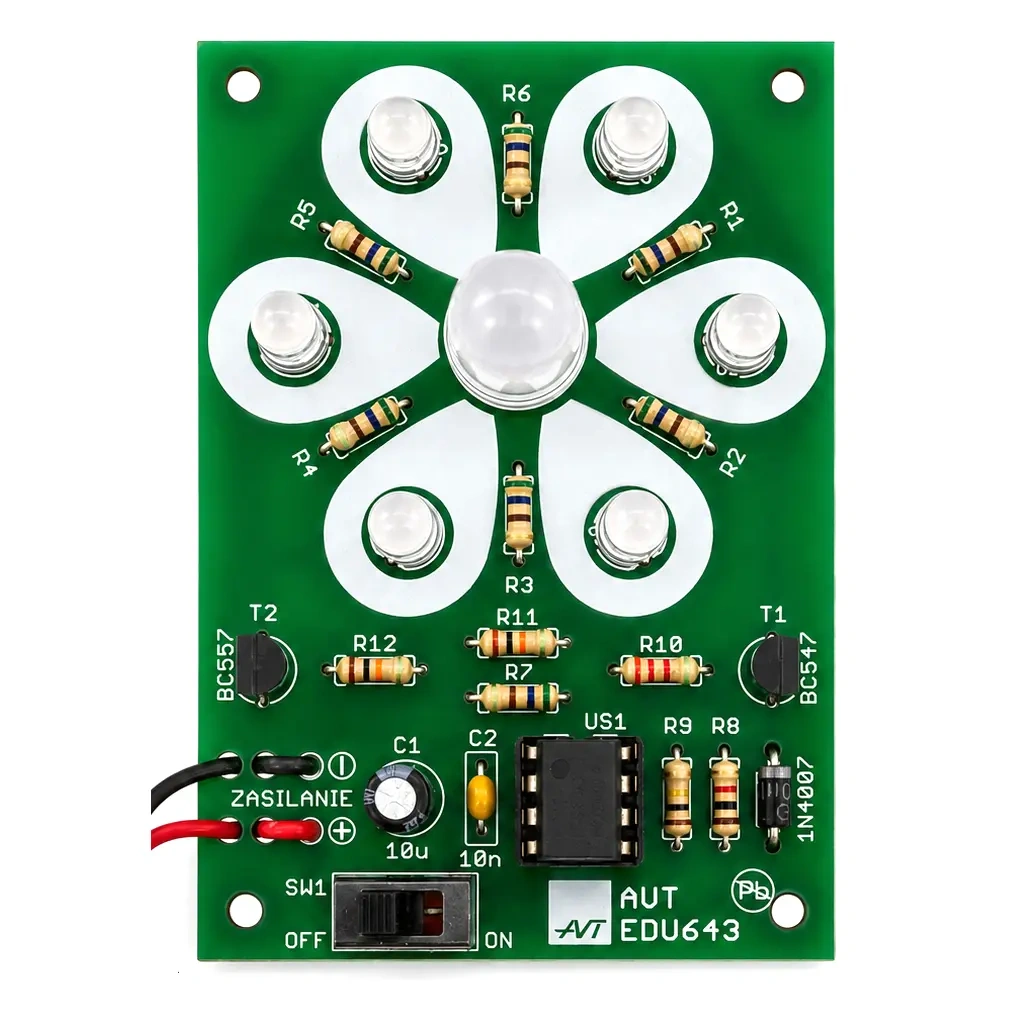

• płytka drukowana PCB 51 × 74 mm
• 6 dwukolorowych diod LED R/G 5 mm
• 1 dwukolorowa dioda LED R/G 10 mm
• układ scalony NE555 z podstawką
• tranzystor BC547 lub BC548
• tranzystor BC557 lub BC558
• dioda 1N4007
• rezystory 560 Ω, 1 kΩ, 2,2 kΩ, 10 kΩ i 100 kΩ
• kondensatory 10 µF i 10 nF
• włącznik SW1
• złączka do baterii 6F22

Co dodatkowo będzie potrzebne?

1. Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
2. Zasilanie: bateria 9 V typu 6F22
3. Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka

Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.

Zastosowanie edukacyjne i warsztatowe

• do nauki lutowania elementów przewlekanych THT
• do ćwiczenia montażu dwukolorowych diod LED R/G
• do poznania działania prostego generatora na układzie NE555
• do obserwacji sterowania kolorami diod LED za pomocą tranzystorów
• do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
• jako dekoracyjny projekt LED z natychmiast widocznym efektem po uruchomieniu

Projekt AVT EDU nr 643

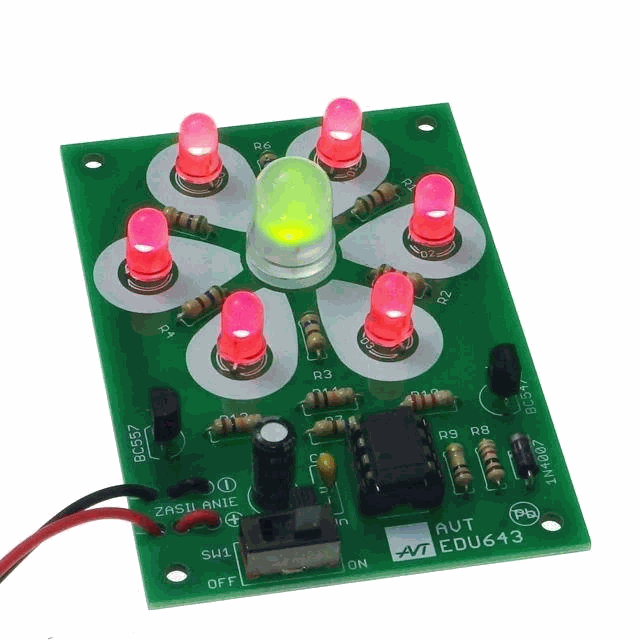

Dwukolorowy kwiatek LED z animacją czerwono-zieloną

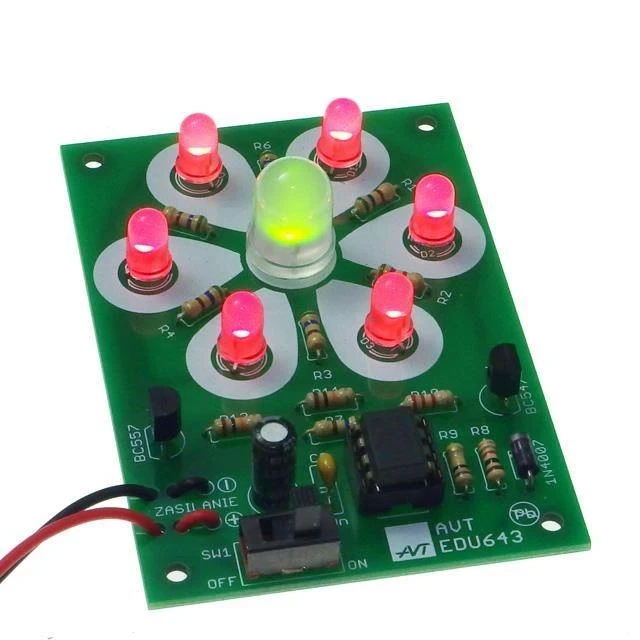

Układ wykorzystuje timer NE555, tranzystory BC547/BC548 i BC557/BC558 oraz 7 dwukolorowych diod LED. Sześć diod LED 5 mm tworzy płatki kwiatka, a środkowa dioda 10 mm pracuje w kolorze przeciwnym do pozostałych. Dzięki temu animacja nie jest statyczna — zmiana barw tworzy wyraźniejszy, bardziej dynamiczny efekt dekoracyjny.

Trochę teorii i wskazówki techniczne

THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.

Dwukolorowa dioda LED R/G zawiera dwa kolory świecenia: czerwony i zielony. W tym projekcie diody przełączają się cyklicznie, tworząc animację kolorów na płytce w kształcie kwiatka.

Trzy wyprowadzenia diody LED trzeba rozpoznać przed lutowaniem. Najdłuższa nóżka to wspólna katoda, średniej długości nóżka to anoda koloru czerwonego, a najkrótsza nóżka to anoda koloru zielonego.

NE555 pracuje jako generator, który nadaje rytm przełączaniu kolorów. Dzięki temu układ nie świeci statycznie, lecz tworzy cykliczny efekt świetlny.

Tranzystory BC547/BC548 i BC557/BC558 sterują pracą diod LED. Zastosowanie dwóch typów tranzystorów pozwala uzyskać przełączanie kolorów i efekt świecenia środkowej diody przeciwnie do pozostałych.

Dioda 1N4007, kondensator elektrolityczny, tranzystory, układ NE555 w podstawce i diody LED wymagają właściwego kierunku montażu. Elementy oznaczone w instrukcji wykrzyknikiem trzeba sprawdzić szczególnie dokładnie przed lutowaniem.

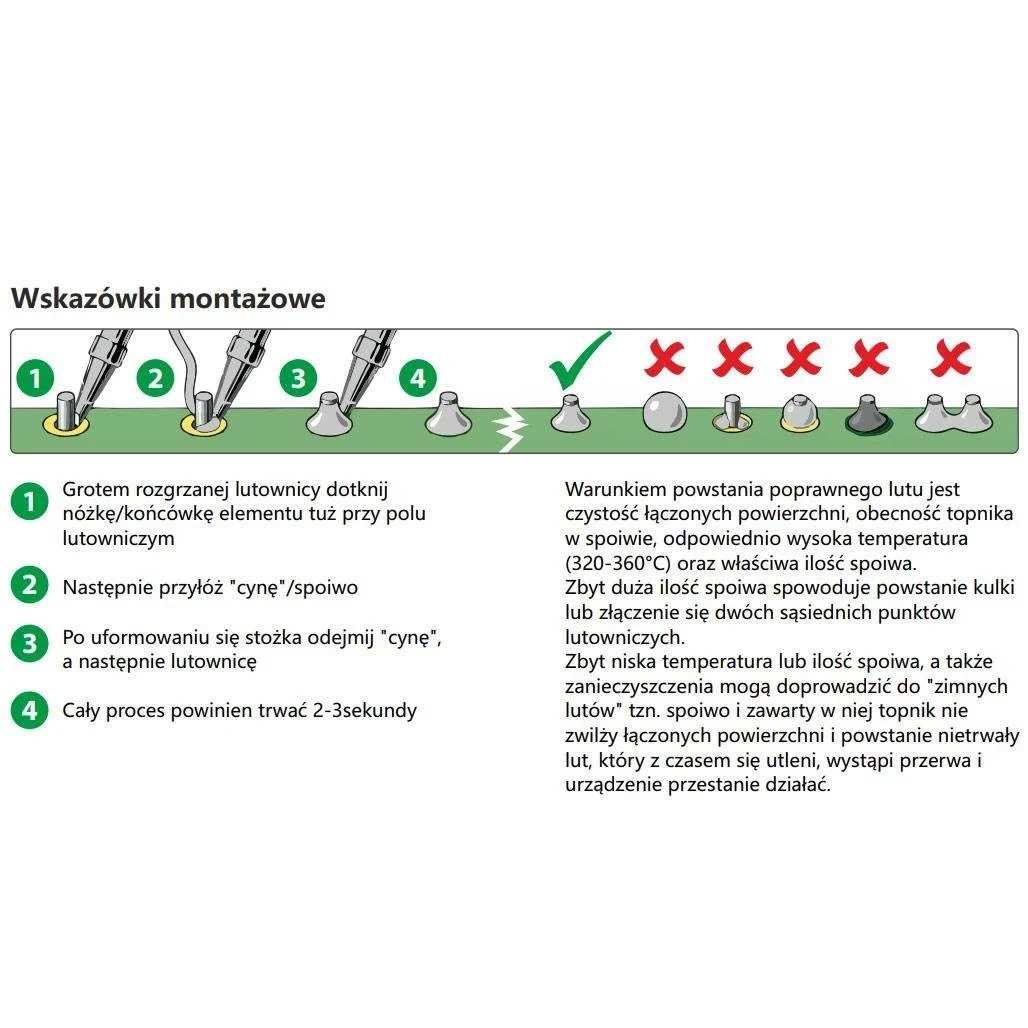

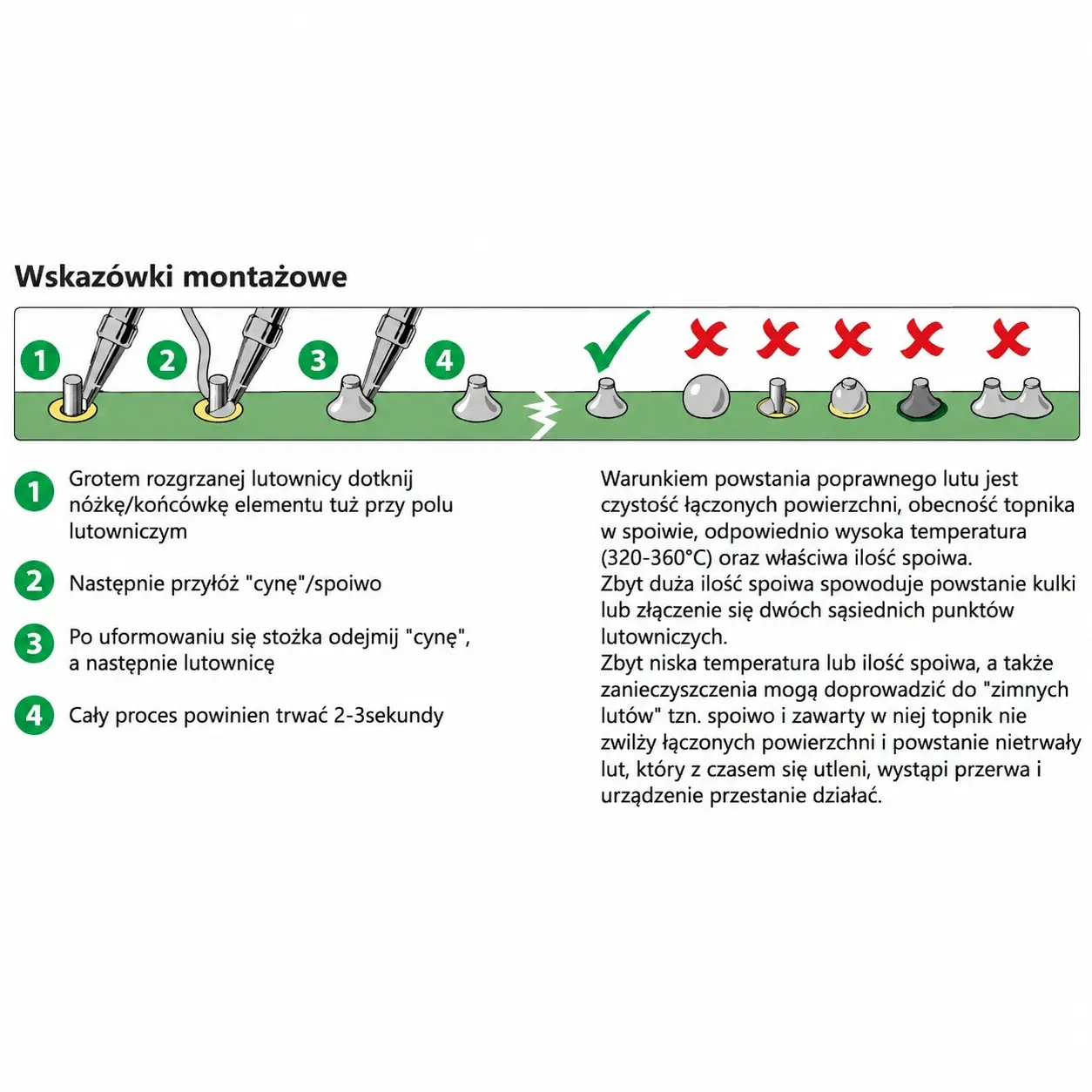

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.

Dlaczego warto wybrać AVT EDU643?

Projekt łączy naukę lutowania z dekoracyjnym efektem świetlnym. Po zmontowaniu powstaje kwiatek LED z cykliczną zmianą barw, w którym środkowa dioda pracuje przeciwnie do pozostałych sześciu diod. To dobry zestaw do ćwiczenia montażu THT, rozpoznawania wyprowadzeń dwukolorowych diod LED, pracy z układem NE555 oraz obserwacji prostego sterowania animacją świetlną.
