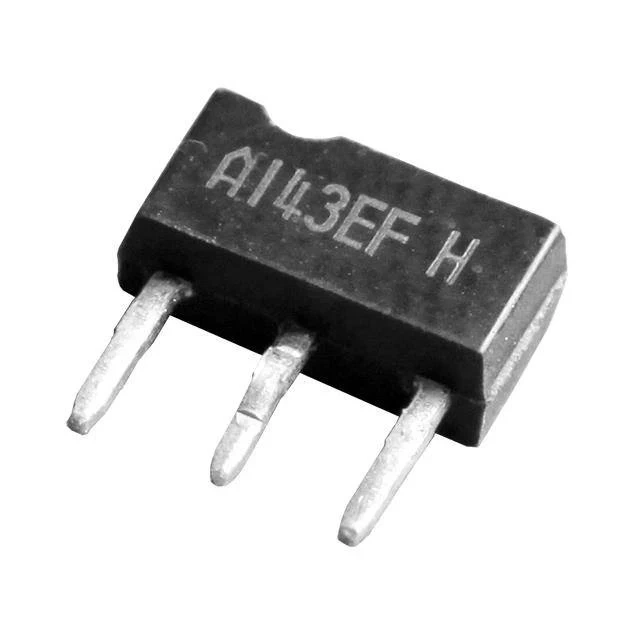

Tranzystor PNP A143EF z wbudowanymi rezystorami polaryzacji bazy

DTA143EF zawiera w jednej obudowie tranzystor PNP oraz dwa rezystory 4,7 kΩ: szeregowy w obwodzie bazy i równoległy między bazą a emiterem. Pierwszy ogranicza prąd bazy, drugi zapewnia pewne zatkanie przy braku sygnału sterującego. Dzięki temu wyjście układu logicznego można podać wprost na wejście tranzystora, bez dobierania i lutowania dwóch osobnych rezystorów. Przy montażu maszynowym oznacza to trzy elementy mniej na płytce w każdym stopniu sterującym, a przy naprawach — mniej punktów, w których może wystąpić usterka. Odpowiednikiem o przewodnictwie NPN i tych samych wartościach rezystorów jest DTC143E.

Specyfikacja techniczna

• typ: tranzystor cyfrowy PNP z wbudowanymi rezystorami polaryzacji
• rezystor szeregowy w obwodzie bazy: 4,7 kΩ
• rezystor między bazą a emiterem: 4,7 kΩ
• napięcie kolektor-emiter: 50 V
• prąd kolektora: 100 mA
• liczba wyprowadzeń: 3
