Drut nawojowy emaliowany 0.75mm – miedź nawojowa DNE 200, szpulka 200g / ok. 50m Indel

Drut nawojowy emaliowany 0,75 mm – miedź nawojowa DNE 200, szpulka 200 g / ok. 50 m

Drut nawojowy emaliowany to wysokiej jakości przewód wykonany z czystej miedzi (Pure Cu Grade 1) pokryty pojedynczą warstwą izolacji emaliowanej. Tego typu drut miedziany nawojowy jest podstawowym materiałem wykorzystywanym w elektronice, elektrotechnice oraz w konstrukcji cewek, transformatorów i elektromagnesów.

Produkt znajduje zastosowanie w wielu projektach DIY oraz profesjonalnych aplikacjach technicznych. Drut sprawdza się w budowie cewek indukcyjnych, transformatorów sieciowych, cewek głośnikowych czy silników elektrycznych.

Drut wykonany jest w standardzie DNE 200, co oznacza izolację odporną na temperaturę do 200°C. Pozwala to stosować go w układach pracujących pod większym obciążeniem cieplnym, np. w zasilaczach, urządzeniach energetycznych czy elektronice przemysłowej.

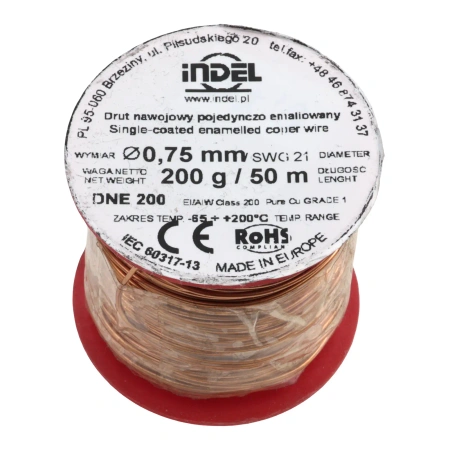

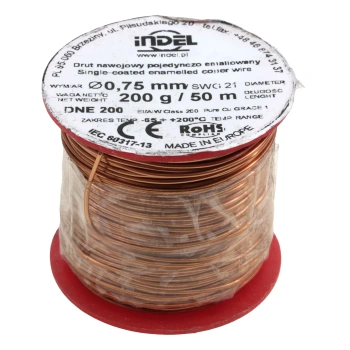

Całość nawinięta jest na kompaktową szpulkę o wymiarach Ø 44 mm i wysokości 40 mm, dzięki czemu materiał jest wygodny w przechowywaniu i użyciu podczas nawijania.

Drut nawojowy miedziany to materiał często wykorzystywany przez:

• elektroników i konstruktorów DIY
• serwisy naprawcze transformatorów i silników
• producentów cewek i elektromagnesów
• modelarzy oraz twórców urządzeń audio

Specyfikacja techniczna

• Produkt: drut nawojowy emaliowany
• Materiał przewodnika: miedź wysokiej czystości (Pure Cu Grade 1)
• Rodzaj izolacji: emalia - pojedyncza warstwa
• Oznaczenie izolacji: DNE 200 (EI/AIW Class 200)
• Średnica drutu: 0,75 mm
• Standard SWG: 21
• Waga netto: 200 g
• Przybliżona długość drutu: ok. 50 m
• Zakres temperatur pracy: -65°C do +200°C
• Wymiary szpulki: Ø 44 mm, wysokość 40 mm
• Producent: Indel
• Certyfikaty: CE, RoHS

Praktyczne porady

1. Usuwanie emalii przed lutowaniem
Izolacja emaliowana musi zostać usunięta przed lutowaniem. Można to zrobić drobnym papierem ściernym, ostrym nożykiem lub termicznie przy pomocy lutownicy o wyższej temperaturze.

2. Równe nawijanie cewek
Podczas budowy cewki warto stosować nawijanie warstwowe. Zapewnia ono stabilność parametrów elektrycznych oraz zmniejsza ryzyko uszkodzenia izolacji.

3. Ochrona przed uszkodzeniem izolacji
Przy pracy z cienkimi drutami warto unikać ostrych krawędzi karkasu. Uszkodzona emalia może powodować zwarcia między zwojami, co zmienia parametry cewki.

4. Impregnacja cewek
W projektach wymagających trwałości dobrze sprawdza się impregnacja lakierem elektroizolacyjnym, która stabilizuje uzwojenie.

Trochę teorii

Drut nawojowy to podstawowy element wszystkich urządzeń wykorzystujących zjawisko indukcji elektromagnetycznej. Gdy przez przewód płynie prąd elektryczny, wokół niego powstaje pole magnetyczne. Jeśli drut zostanie uformowany w cewkę, pole to wzmacnia się i może oddziaływać z rdzeniem magnetycznym.

Na tej zasadzie działają między innymi:

• transformatory
• silniki elektryczne
• elektromagnesy
• indukcyjności i filtry w układach elektronicznych

Parametry cewki zależą głównie od liczby zwojów, średnicy drutu, rodzaju rdzenia oraz sposobu nawijania. Dlatego dobór właściwego drutu nawojowego miedzianego ma bezpośredni wpływ na sprawność i stabilność całego urządzenia.
