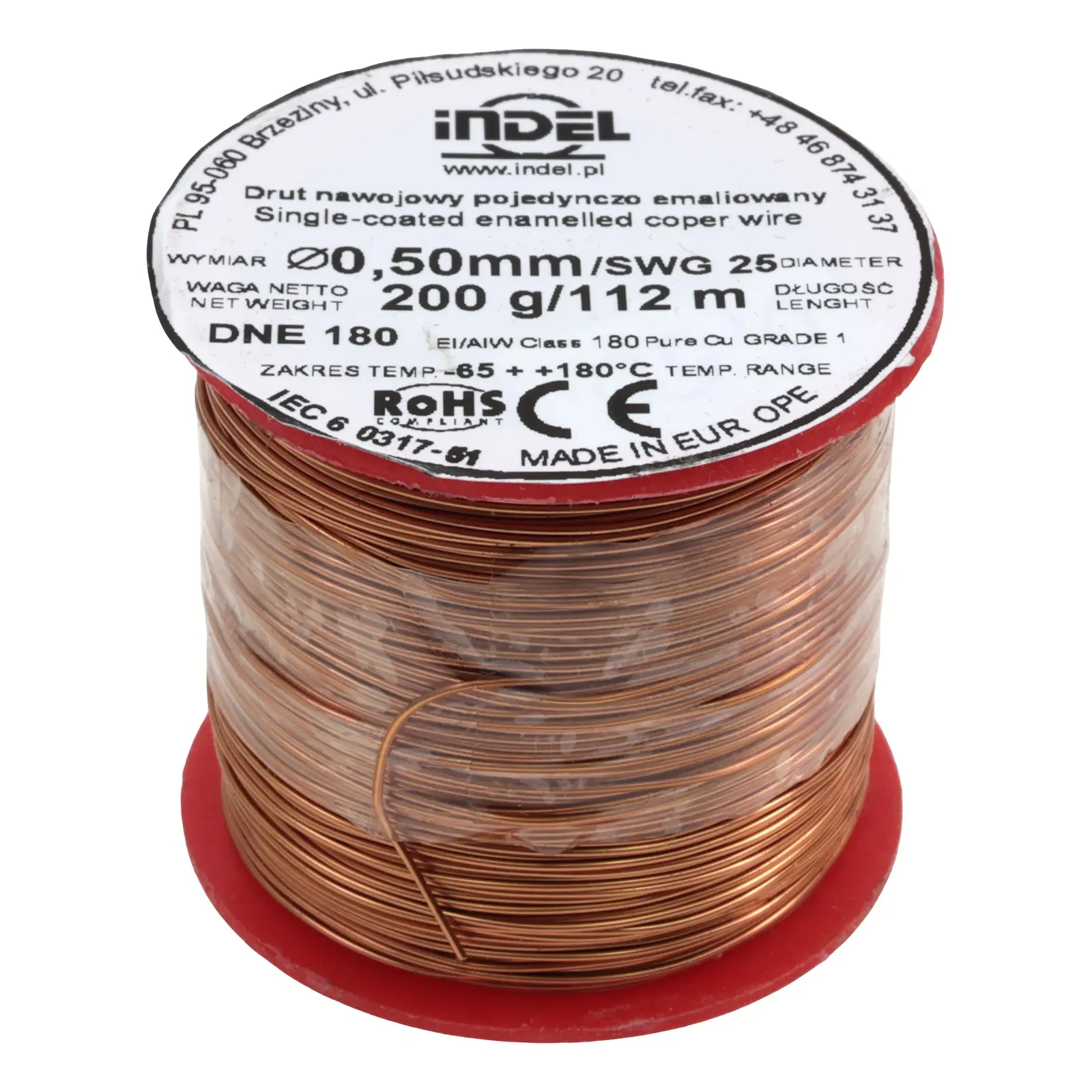

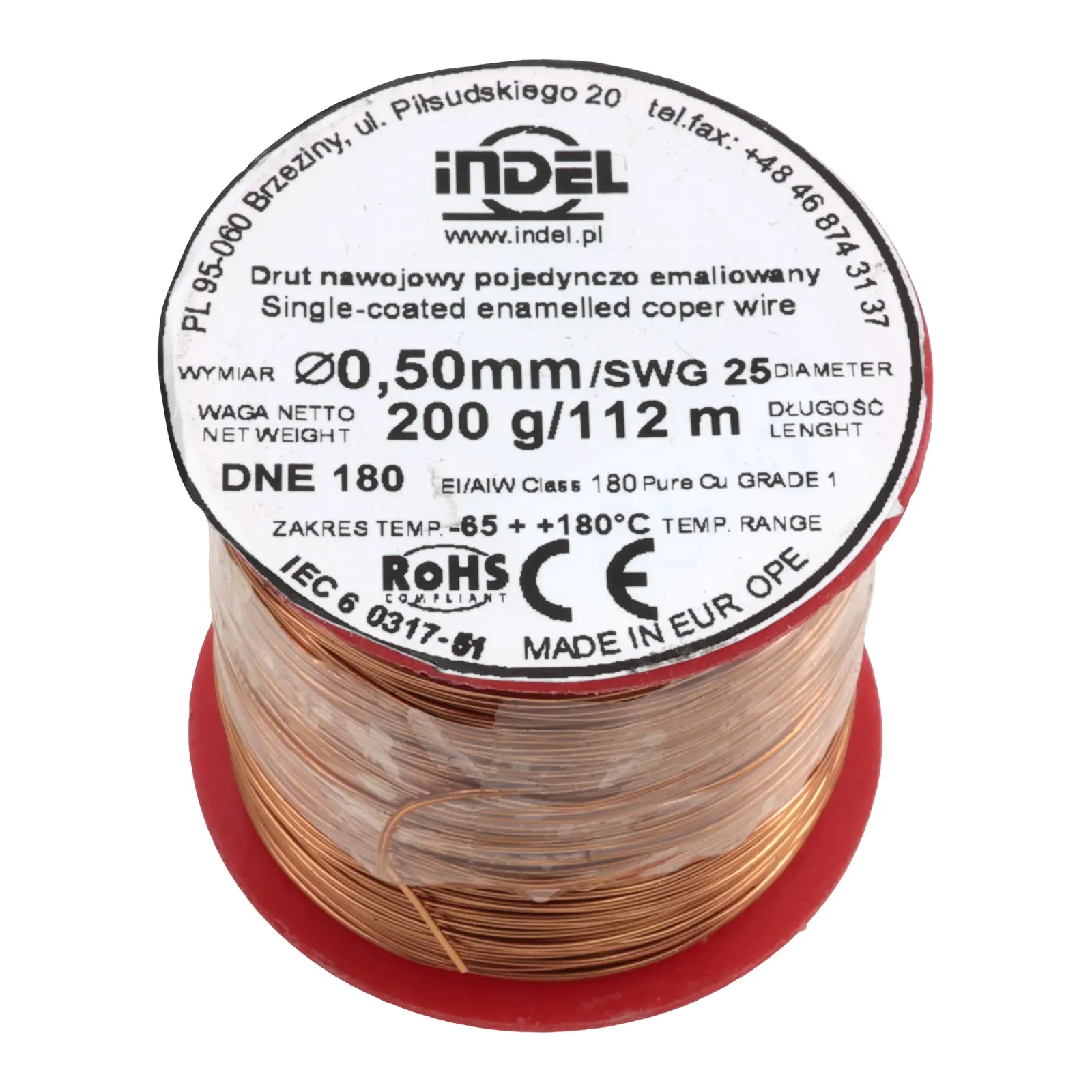

Drut nawojowy emaliowany 0,50 mm w klasie DNE 180, szpulka 200 g

Drut miedziany w izolacji emaliowanej, o średnicy 0,50 mm. Oznaczenie DNE 180 określa odporność cieplną emalii — wytrzymuje ona temperaturę do 180°C, co przy uzwojeniach pracujących pod obciążeniem decyduje o trwałości izolacji. Szpulka 200 g mieści około 112 metrów.

Specyfikacja techniczna

• typ: drut nawojowy emaliowany
• średnica: 0,50 mm
• klasa termiczna izolacji: DNE 180 (do 180°C)
• materiał: miedź Pure Cu Grade 1
• izolacja: emalia, pojedyncza warstwa
• odpowiednik SWG: 25
• masa netto: 200 g
• długość: ok. 112 m
• zakres temperatur pracy: -65°C do +180°C
• szpulka: Ø 44 mm, wysokość 40 mm

Emalię trzeba usunąć przed lutowaniem — drobnym papierem ściernym, ostrzem albo termicznie, grotem o podwyższonej temperaturze. Pominięcie tego kroku kończy się połączeniem, które wygląda poprawnie, ale nie przewodzi.
