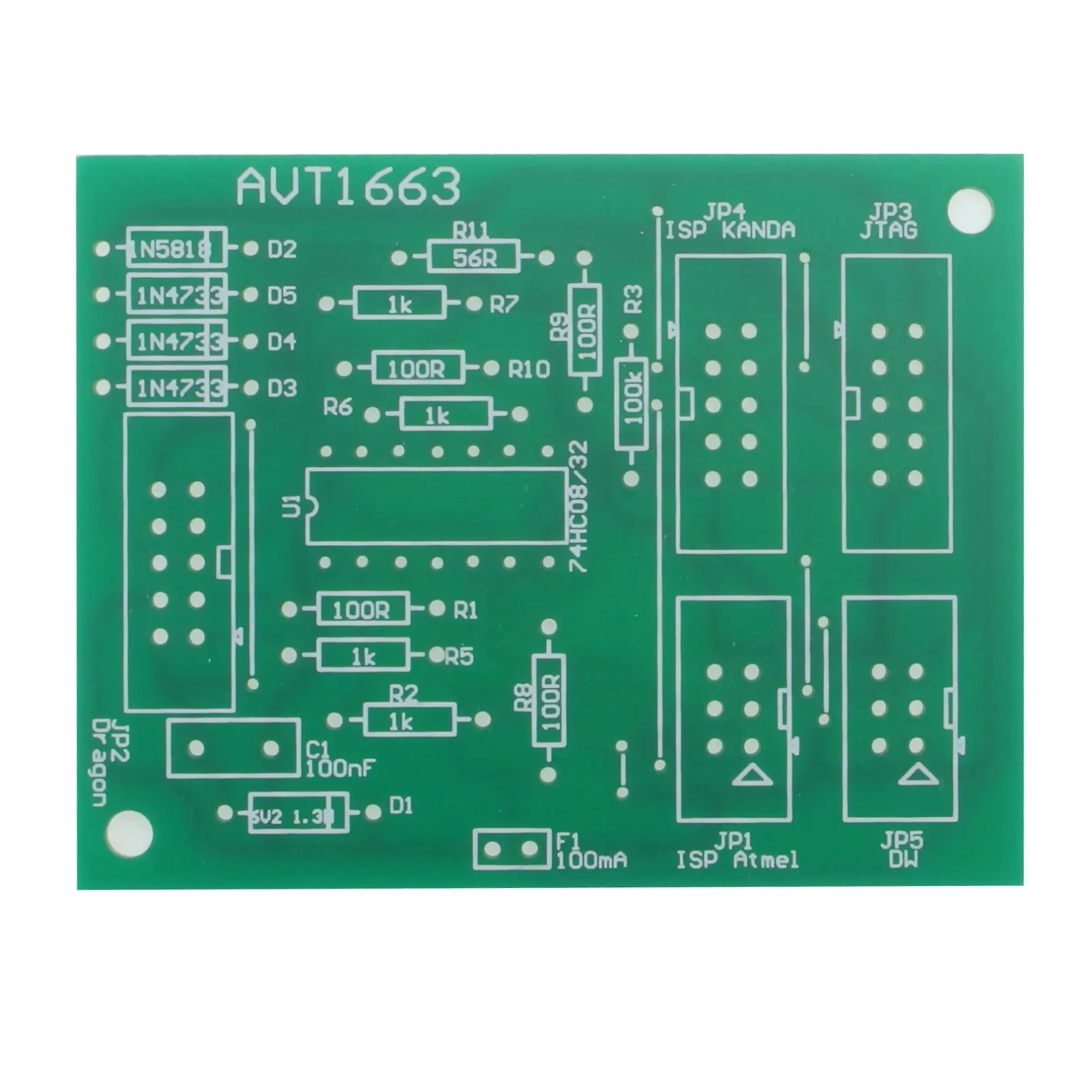

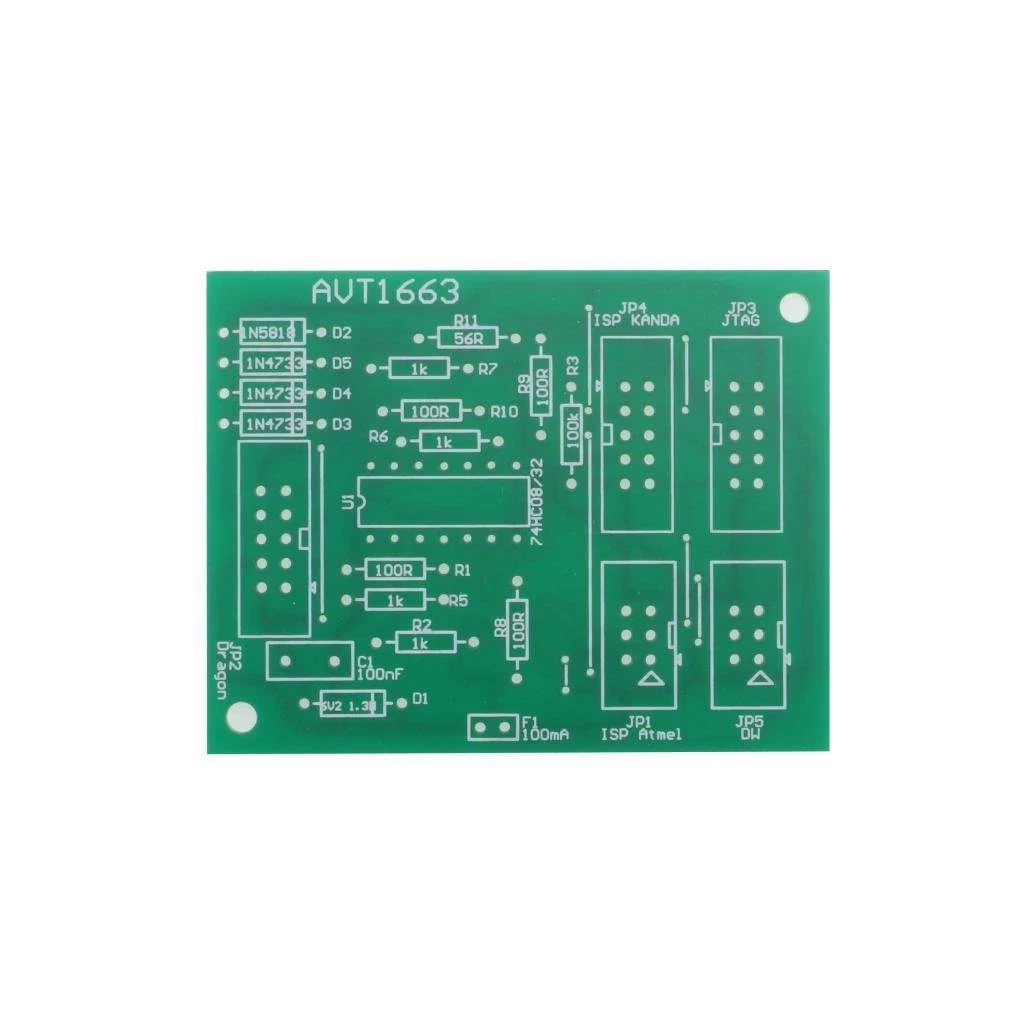

DragonSafe - zabezpieczenie programatora Dragon - PCB do projektu AVT 1663

Do pobrania:

Dokumentacja

Programator Dragon jest narzędziem o korzystnym stosunku ceny do jakości. Niestety, w przypadku jego uszkodzenia, koszt naprawy może być znaczny, zbliżony nawet do ceny nowego urządzenia. Zabezpieczeniem przed nieprzyjemnymi zdarzeniami może być prezentowany układ. Jest bardzo prosty do wykonania a pełni rolę ochronnego bufora.

Wybrane parametry:

• połączenie z programatorem taśmą 10-przewodową
• zabezpieczenia od przepięć w zakresie -20 do +25V
• na płytce dwa złącza: ISP i DebugWire
• zasilanie z programatora
• wymiary płytki 51x65mm

Projekt AVT 1663 EP 02/12

Dodatkowe uwagi:

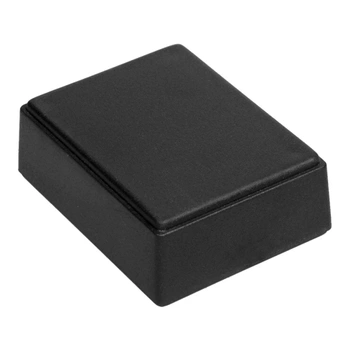

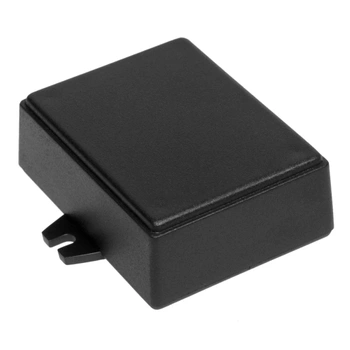

Pasująca obudowa: Z70 (obudowę należy dokupić oddzielnie
