Dotykowy generator dźwięku syreny z niebieską diodą LED - zlutowany KIT AVT 740
- Dotykowy generator dźwięku syreny umożliwia zmianę tonu sensorami i tworzenie efektów akustycznych z niebieską sygnalizacją LED. AVT740 C to zlutowany układ do podłączenia zasilania 3–12 V DC, przetwornika piezo lub głośnika.
Generator VCO z dotykową zmianą tonu - zlutowany układ AVT740

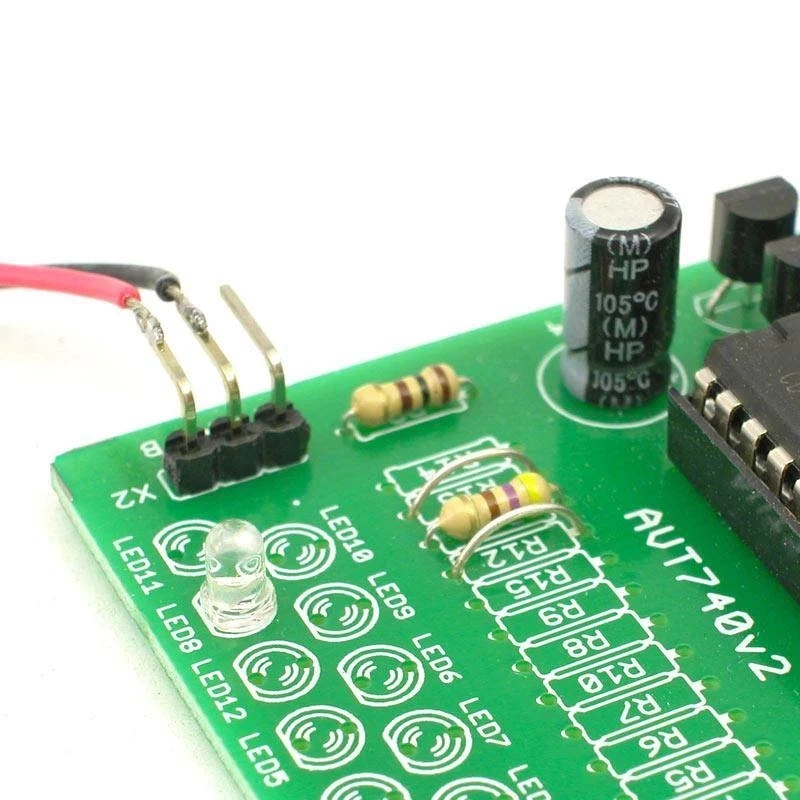

Zlutowany układ generatora dźwięku z sensorami S1/S2, wyjściem na przetwornik piezo i niebieską diodą LED.
Zlutowany generator sygnałów dźwiękowych sterowany dotykiem
AVT740 C to zlutowany generator VCO do tworzenia zmiennych efektów dźwiękowych. Dotknięcie sensora S1 podnosi częstotliwość tonu, a dotknięcie S2 ją obniża, co pozwala uzyskać sekwencje przypominające syrenę.
Układ ma niebieską diodę LED, dzielnik częstotliwości CMOS 4040 i możliwość zmiany zakresu pracy jumperem JP1. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub aplikacji demonstracyjnej.
Karta techniczna
AVT740

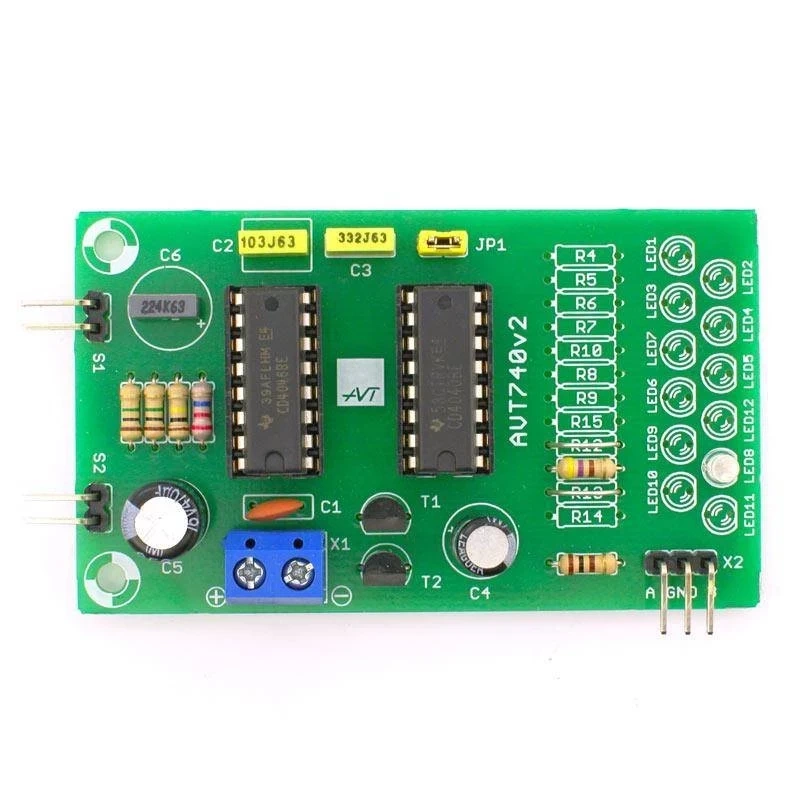

Zlutowany dotykowy generator dźwięku z VCO na CMOS 4046, dzielnikiem CMOS 4040, wyjściem na przetwornik piezo i niebieską diodą LED.
| Kod projektu | AVT740 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | dotykowy generator dźwięku syreny |
| Sterowanie | dwa sensory dotykowe do podnoszenia i obniżania tonu |
| Układ VCO | CMOS 4046 |
| Dzielnik częstotliwości | CMOS 4040 |
| Zakres zasilania | 3–12 V DC, zalecana bateria 9 V |
| Pobór prądu | poniżej 12 mA w wersji z przetwornikiem piezo i jedną LED |
| Sygnalizacja | niebieska dioda LED odwzorowująca częstotliwość dźwięku |
| Wymiary płytki PCB | 43×74 mm |
Wersja
AVT740 C – zlutowany układ. Wersja zawiera zmontowany dotykowy generator dźwięku syreny przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub aplikacji demonstracyjnej.
Notes

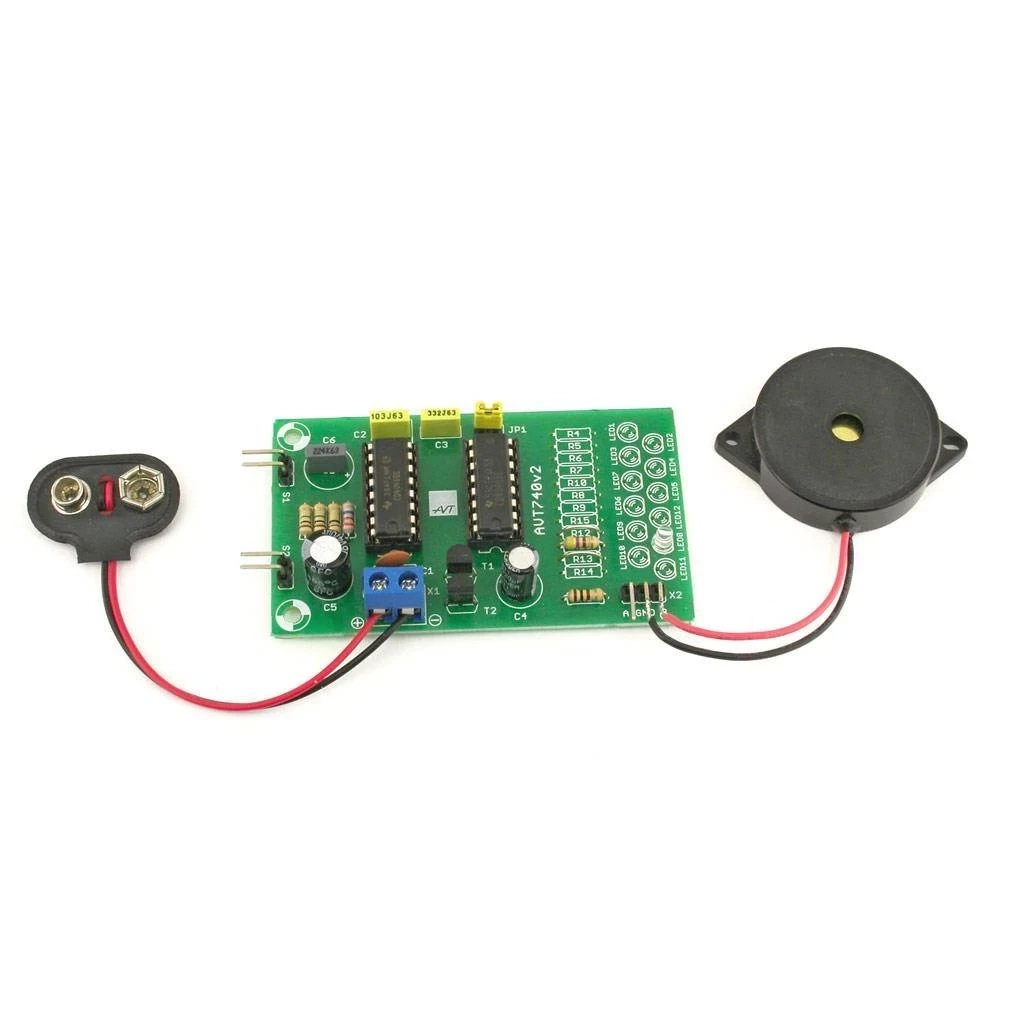

AVT740 C wymaga podłączenia zasilania 3–12 V DC. Zalecanym źródłem dla aplikacji przenośnej jest bateria 9 V.
Zmianę tonu uzyskuje się przez dotykanie sensorów S1 i S2. Niebieska LED miga proporcjonalnie do częstotliwości generowanego dźwięku.
Jumper JP1 pozwala przełączyć zakres częstotliwości. W niższym zakresie układ lepiej nadaje się do prób z głośnikiem.
Po montażu w obudowie należy zapewnić dostęp do sensorów dotykowych oraz do złącza zasilania i wyjścia audio.
Uwaga: AVT740 C nie jest samodzielnym gotowym urządzeniem sygnalizacyjnym. To zlutowany układ do poprawnego podłączenia i zabezpieczenia. Efekty dźwiękowe oraz niebieska LED mogą przypominać syrenę, ale układ nie jest certyfikowanym urządzeniem sygnalizacyjnym do ruchu drogowego ani wyposażeniem pojazdu uprzywilejowanego.
Najczęściej zadawane pytania
AVT740 C to zlutowany dotykowy generator dźwięku syreny. Wymaga podłączenia zasilania, przetwornika piezo lub głośnika oraz zabezpieczenia w obudowie lub aplikacji demonstracyjnej.
Do demonstracji generatora VCO, sensorów dotykowych, dzielnika częstotliwości i efektów dźwiękowych z niebieską sygnalizacją LED.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i integracji w docelowej aplikacji.
Nie. Układ działa sprzętowo na CMOS 4046, CMOS 4040 i elementach dyskretnych.
Układ pracuje z napięciem 3–12 V DC. Do pracy przenośnej zalecana jest bateria 9 V.
