Dioda Schottky BYS10-45, 45 V i 1,5 A

Złącze metal-półprzewodnik daje spadek napięcia w kierunku przewodzenia niższy niż w diodzie krzemowej, tutaj 0,5 V zamiast typowych 0,7 V. Mniejszy spadek to mniejsze straty mocy, dlatego diody Schottkiego stosuje się w przetwornicach i tam, gdzie liczy się sprawność.

Złącze Schottkiego nie gromadzi ładunku, więc przełącza się praktycznie natychmiast i nadaje się do wysokich częstotliwości. Ceną jest wyższy prąd wsteczny i niższe dopuszczalne napięcie zaporowe niż w diodach krzemowych. Obudowa DO-214AC (SMA) do montażu powierzchniowego.

Specyfikacja techniczna

• typ: dioda schottky
• powtarzalne napięcie wsteczne: 45 V
• prąd przewodzenia: 1,5 A
• spadek napięcia w kierunku przewodzenia: 0,5 V

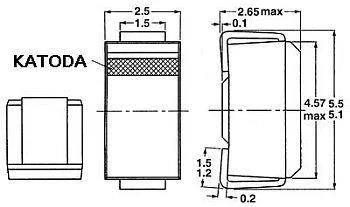

• obudowa: DO-214AC (SMA)
• montaż: powierzchniowy
