Dioda LED UV 5 mm UV 700 mcd kąt 15° do sygnalizacji i układów elektronicznych
Dioda LED UV 5 mm do eksperymentów optycznych i sygnalizacji
Dioda LED uv o średnicy 5 mm jest elementem optoelektronicznym do montażu przewlekanego. Emituje światło UV o światłości 700 mcd i kącie świecenia 15°, dlatego może pracować jako wskaźnik stanu, element sygnalizacyjny lub część układu świetlnego.
Prąd diody należy ograniczyć rezystorem szeregowym lub odpowiednim źródłem prądowym. Wartość elementu ograniczającego dobiera się do napięcia zasilania, napięcia przewodzenia i wymaganego prądu pracy.
Najważniejsze cechy
- Obudowa przewlekana o średnicy 5 mm
- Barwa światła: UV
- Światłość: 700 mcd
- Kąt świecenia: 15°
- Długość fali: 405 nm
- Soczewka: przezroczysta
Zastosowanie
Dioda nadaje się do budowy czytelnych wskaźników optycznych oraz układów sygnalizacyjnych montowanych na płytkach drukowanych.
- sygnalizacja stanów pracy urządzeń
- wskaźniki na panelach i płytkach drukowanych
- układy wykorzystujące promieniowanie bliskiego ultrafioletu
Specyfikacja techniczna
- Model / kod: LED F5 UV1
- Typ produktu: Dioda LED UV
- Montaż: THT

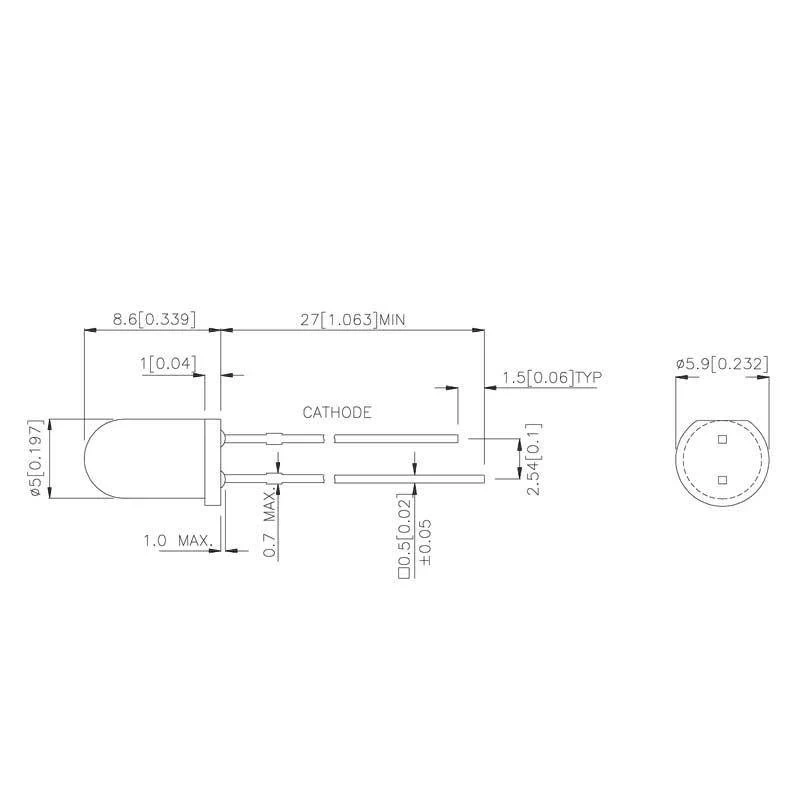

- Średnica: 5 mm
- Kolor światła: UV
- Światłość: 700 mcd
- Kąt świecenia: 15°
- Prąd LED: 20 mA
- Długość fali: 405 nm
- Soczewka: przezroczysta
Warto wiedzieć: długość fali w diodach UV
Oznaczenie UV obejmuje zakres promieniowania o długości fali krótszej niż światło fioletowe. W praktyce diody 395–415 nm pracują blisko granicy światła widzialnego, dlatego część emisji może być postrzegana jako fioletowa poświata.
Długość fali jest ważniejszym kryterium doboru niż sam kolor widziany przez oko. Należy również unikać długotrwałego patrzenia bezpośrednio w świecącą diodę.
Najczęściej zadawane pytania
Czy dioda wymaga rezystora ograniczającego prąd?
Tak. Standardową diodę LED zasila się przez rezystor lub układ stabilizujący prąd dobrany do warunków pracy.
Jak rozpoznać polaryzację diody LED?
Anodę i katodę należy ustalić na podstawie oznaczeń obudowy, długości wyprowadzeń lub dokumentacji konkretnego modelu.
Czy diodę można lutować bezpośrednio w płytce PCB?
Tak. Jest to element do montażu przewlekanego THT, dlatego wyprowadzenia przeprowadza się przez otwory płytki i lutuje od strony ścieżek.
Co oznacza podana długość fali?
Długość fali 405 nm określa zakres emitowanego promieniowania i pomaga dobrać diodę do konkretnego zastosowania optycznego.
Jak kąt świecenia wpływa na zastosowanie?
Kąt 15° określa szerokość rozsyłu światła. Węższy kąt daje bardziej skupioną wiązkę, a szerszy poprawia widoczność wskaźnika z różnych kierunków.
