Dioda LED SMD 5730 (PLCC2) żółta 590 nm, 10–15 lm, kąt 120° do układów elektronicznych

Kompaktowa dioda LED SMD 5730 (PLCC2) o barwie żółtej 590 nm

Dioda LED SMD 5730 (PLCC2) emituje światło o barwie żółtej 590 nm. Strumień świetlny wynosi 10–15 lm, co ułatwia dobór elementu do konkretnego wskaźnika lub modułu świetlnego.

Kąt świecenia wynosi 120°. Obudowa do montażu powierzchniowego pozwala zastosować diodę w kompaktowych układach na płytkach drukowanych.

Najważniejsze cechy

• obudowa SMD 5730 (PLCC2)
• barwa światła żółty 590 nm
• strumień świetlny 10–15 lm
• kąt świecenia 120°
• prąd przewodzenia 150 mA

Zastosowanie

Dioda jest przeznaczona do montażu powierzchniowego w układach sygnalizacyjnych i oświetleniowych.

• wskaźniki na płytkach drukowanych
• moduły sygnalizacyjne
• prototypy i naprawy układów z odpowiednim footprintem

Specyfikacja techniczna

• Typ produktu: dioda LED SMD
• Obudowa: 5730 (PLCC2)
• Barwa światła: żółta 590 nm
• Strumień świetlny: 10–15 lm
• Kąt świecenia: 120°
• Prąd przewodzenia: 150 mA
• Napięcie przewodzenia: 1,8–2,4 V

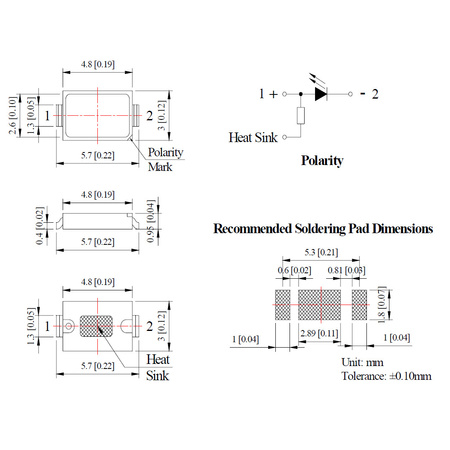

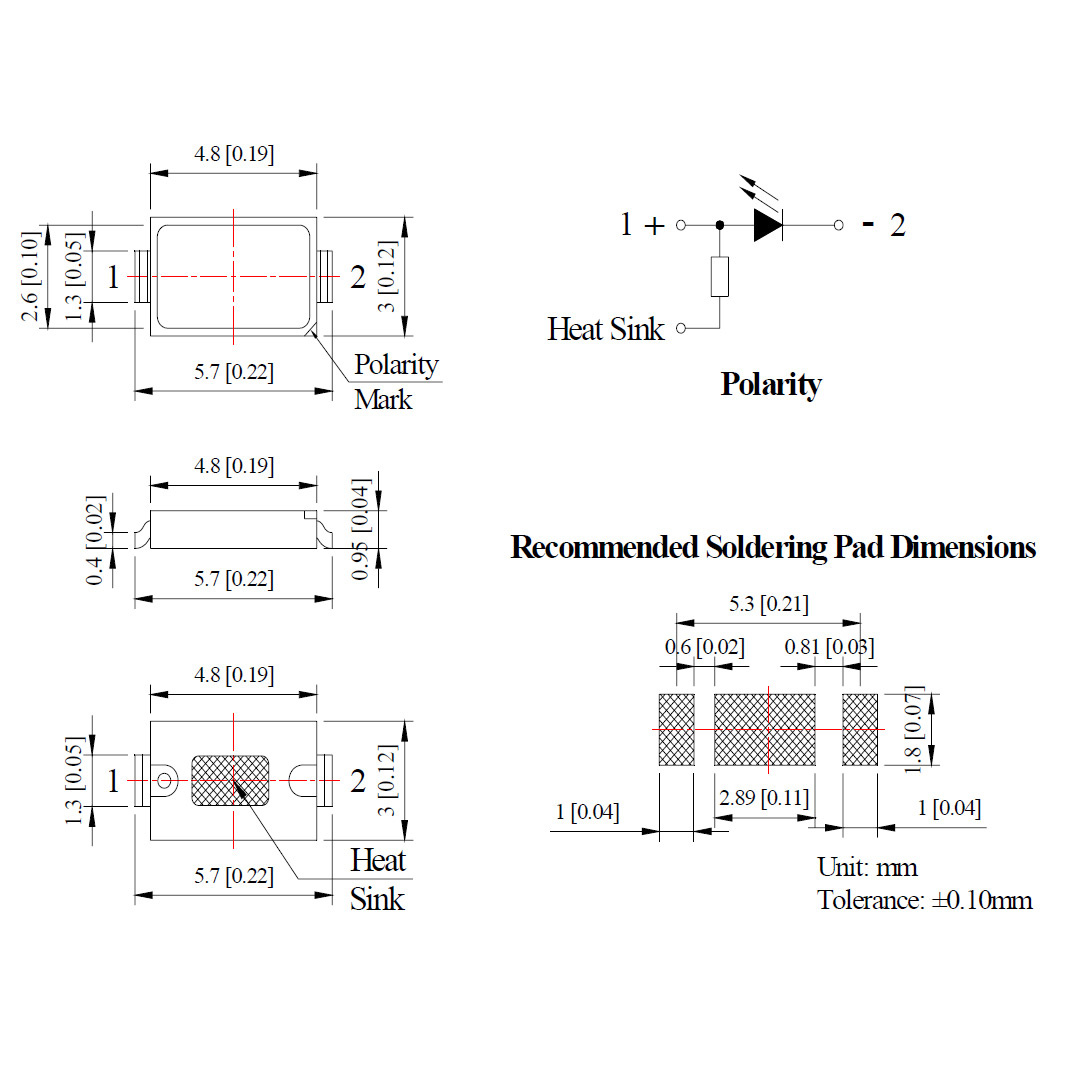

Warto wiedzieć: co oznacza format obudowy SMD

Oznaczenie obudowy SMD opisuje jej wymiary i układ pól lutowniczych. Zgodność formatu jest istotna, ponieważ footprint na płytce musi odpowiadać obudowie elementu.

Przed montażem warto sprawdzić orientację polaryzacji oraz dokumentację footprintu. Dioda LED jest elementem spolaryzowanym i odwrotne wlutowanie uniemożliwi jej prawidłowe świecenie.

Najczęściej zadawane pytania

Jaką obudowę ma dioda?

Obudowa ma format 5730 (PLCC2).

Jaką barwę emituje?

Barwa światła to żółty 590 nm.

Jaki jest strumień świetlny?

Strumień świetlny wynosi 10–15 lm.

Jaki jest kąt świecenia?

Kąt świecenia wynosi 120°.

Jaki prąd przewodzenia podano?

Podany prąd przewodzenia wynosi 150 mA.

Jakie jest napięcie przewodzenia?

Napięcie przewodzenia wynosi 1,8–2,4 V.
