Jaką obudowę ma dioda?
Obudowa ma format 5730 (PLCC2).

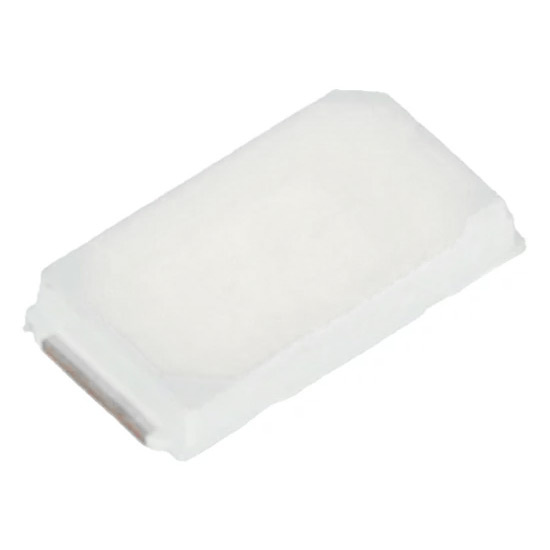

Dioda LED SMD 5730 (PLCC2) zielona 525 nm, 25–30 lm, kąt 120°
Kompaktowa dioda LED SMD 5730 (PLCC2) o barwie zielonej 525 nm
Dioda LED SMD 5730 (PLCC2) emituje światło o barwie zielonej 525 nm. Strumień świetlny wynosi 25–30 lm, co ułatwia dobór elementu do konkretnego wskaźnika lub modułu świetlnego.
Kąt świecenia wynosi 120°. Obudowa do montażu powierzchniowego pozwala zastosować diodę w kompaktowych układach na płytkach drukowanych.
Najważniejsze cechy
- obudowa SMD 5730 (PLCC2)
- barwa światła zielony 525 nm
- strumień świetlny 25–30 lm
- kąt świecenia 120°
- prąd przewodzenia 150 mA
Zastosowanie
Dioda jest przeznaczona do montażu powierzchniowego w układach sygnalizacyjnych i oświetleniowych.
- wskaźniki na płytkach drukowanych
- moduły sygnalizacyjne
- prototypy i naprawy układów z odpowiednim footprintem
Specyfikacja techniczna
- Typ produktu: dioda LED SMD
- Obudowa: 5730 (PLCC2)
- Barwa światła: zielona 525 nm
- Strumień świetlny: 25–30 lm
- Kąt świecenia: 120°
- Prąd przewodzenia: 150 mA
- Napięcie przewodzenia: 2,8–3,8 V
Warto wiedzieć: co oznacza format obudowy SMD

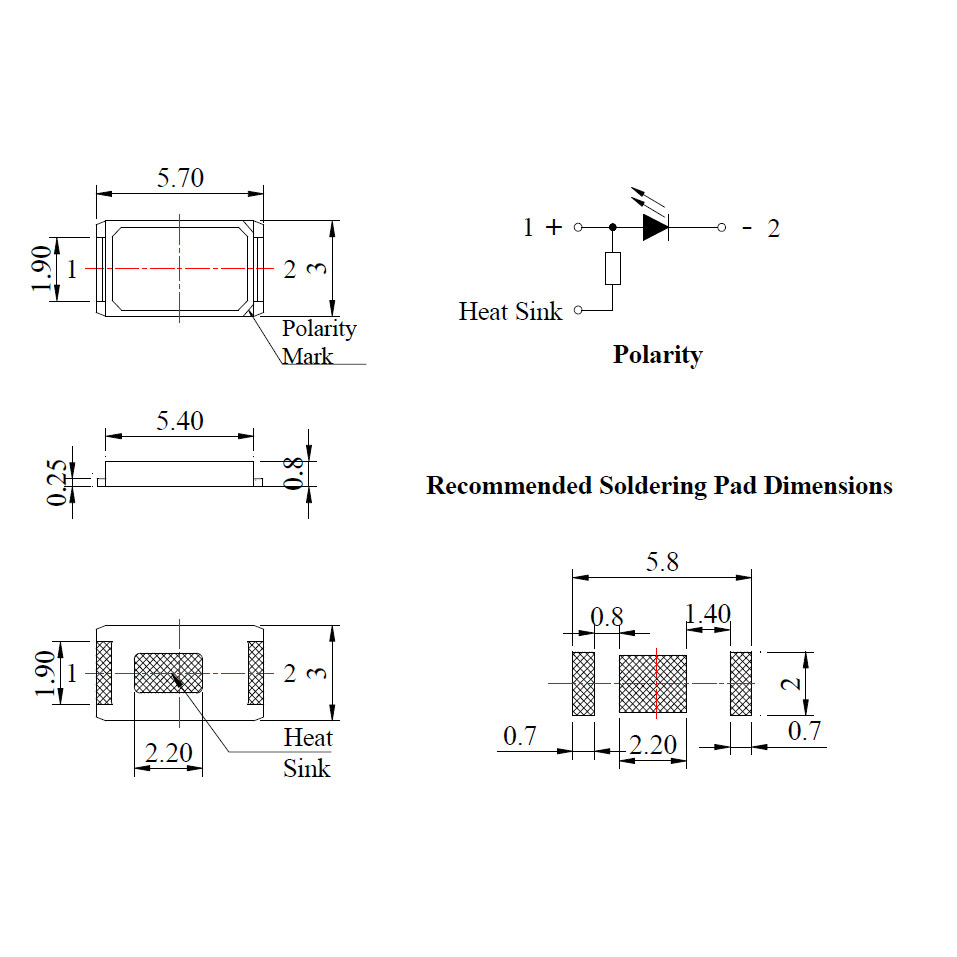

Oznaczenie obudowy SMD opisuje jej wymiary i układ pól lutowniczych. Zgodność formatu jest istotna, ponieważ footprint na płytce musi odpowiadać obudowie elementu.
Przed montażem warto sprawdzić orientację polaryzacji oraz dokumentację footprintu. Dioda LED jest elementem spolaryzowanym i odwrotne wlutowanie uniemożliwi jej prawidłowe świecenie.
Najczęściej zadawane pytania
Jaką barwę emituje?
Barwa światła to zielony 525 nm.
Jaki jest strumień świetlny?
Strumień świetlny wynosi 25–30 lm.
Jaki jest kąt świecenia?
Kąt świecenia wynosi 120°.
Jaki prąd przewodzenia podano?
Podany prąd przewodzenia wynosi 150 mA.
Jakie jest napięcie przewodzenia?
Napięcie przewodzenia wynosi 2,8–3,8 V.
