Dioda LED SMD 5060 (PLCC6) biała neutralna 3800–4250 K, 24 lm, kąt 120°
Kompaktowa dioda LED SMD 5060 (PLCC6) o barwie neutralnobiałej 3800–4250 K
Dioda LED SMD 5060 (PLCC6) emituje światło o barwie neutralnobiałej 3800–4250 K. Strumień świetlny wynosi 24 lm, co ułatwia dobór elementu do konkretnego wskaźnika lub modułu świetlnego.
Kąt świecenia wynosi 120°. Obudowa do montażu powierzchniowego pozwala zastosować diodę w kompaktowych układach na płytkach drukowanych.
Najważniejsze cechy
- obudowa SMD 5060 (PLCC6)
- barwa światła biała neutralna 3800–4250 K
- strumień świetlny 24 lm
- kąt świecenia 120°
Zastosowanie
Dioda jest przeznaczona do montażu powierzchniowego w układach sygnalizacyjnych i oświetleniowych.
- wskaźniki na płytkach drukowanych
- moduły sygnalizacyjne
- prototypy i naprawy układów z odpowiednim footprintem
Specyfikacja techniczna
- Typ produktu: dioda LED SMD
- Obudowa: 5060 (PLCC6)
- Barwa światła: biała neutralna 3800–4250 K
- Strumień świetlny: 24 lm
- Kąt świecenia: 120°
- Współczynnik oddawania barw: min. 80
- Soczewka: dyfuzyjna
- Producent: Hongli
Warto wiedzieć: co oznacza format obudowy SMD

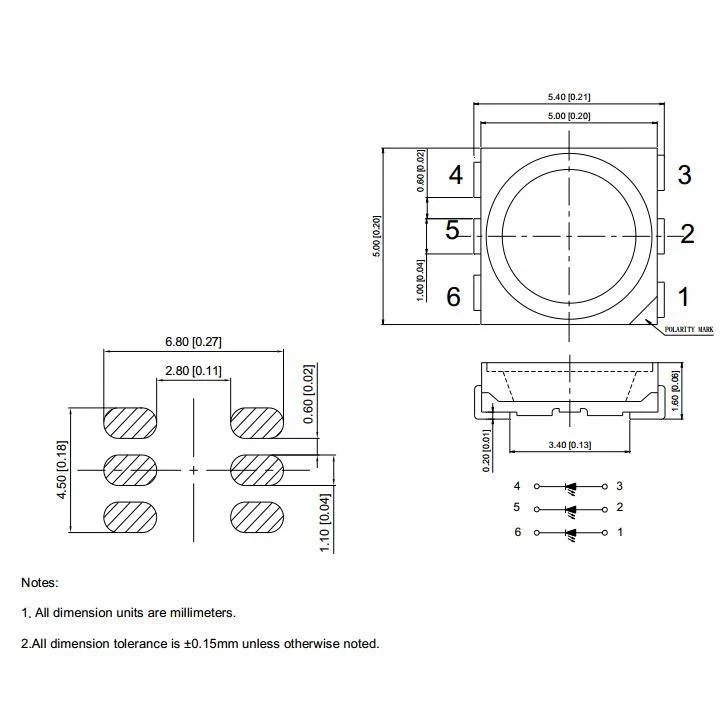

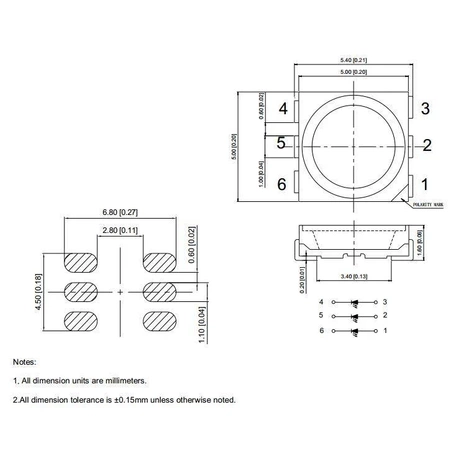

Oznaczenie obudowy SMD opisuje jej wymiary i układ pól lutowniczych. Zgodność formatu jest istotna, ponieważ footprint na płytce musi odpowiadać obudowie elementu.
Przed montażem warto sprawdzić orientację polaryzacji oraz dokumentację footprintu. Dioda LED jest elementem spolaryzowanym i odwrotne wlutowanie uniemożliwi jej prawidłowe świecenie.
Najczęściej zadawane pytania
Obudowa ma format 5060 (PLCC6).
Dioda emituje światło neutralnobiałe o temperaturze barwowej 3800–4250 K.
Strumień świetlny wynosi 24 lm.
Kąt świecenia wynosi 120°.
Tak. Jest to dioda LED SMD przeznaczona do lutowania na polach płytki drukowanej.
Tak. Dioda LED jest elementem spolaryzowanym, dlatego orientację anody i katody należy dopasować do oznaczeń na płytce.
