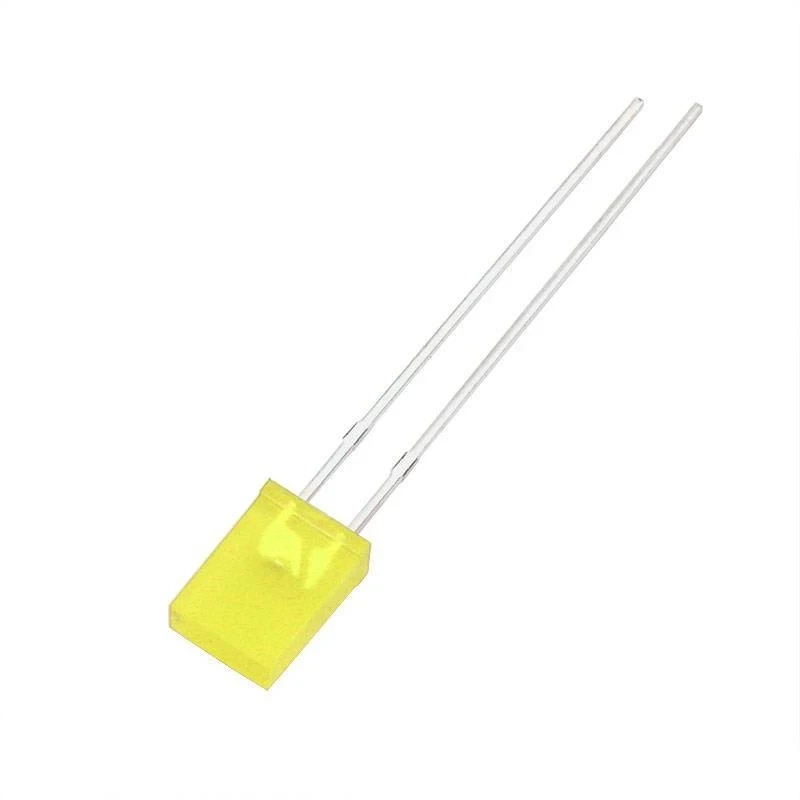

Czytelna prostokątna dioda LED o barwie żółtej 585 nm do wskaźników i paneli

Prostokątna dioda LED emituje światło o barwie żółtej 585 nm i osiąga światłość 10 mcd. Prostokątny kształt ułatwia budowę liniowych wskaźników i pól sygnalizacyjnych.

Prostokątna soczewka jest żółta i dyfuzyjna, a kąt świecenia wynosi 120°. Dioda pracuje przy prądzie 20 mA i napięciu przewodzenia 2,0 V.

Najważniejsze cechy

• barwa światła żółty 585 nm
• światłość 10 mcd
• prostokątna soczewka 2 × 5 mm
• kąt świecenia 120°
• prąd przewodzenia 20 mA

Zastosowanie

Dioda służy do optycznej sygnalizacji stanów w urządzeniach elektronicznych.

• panele czołowe i wskaźniki
• prototypy oraz układy edukacyjne
• sygnalizacja stanu zasilania lub pracy obwodu

Specyfikacja techniczna

• Typ produktu: dioda LED przewlekana
• Barwa światła: żółta 585 nm
• Soczewka: dyfuzyjna żółta prostokątna
• Światłość: 10 mcd
• Kąt świecenia: 120°

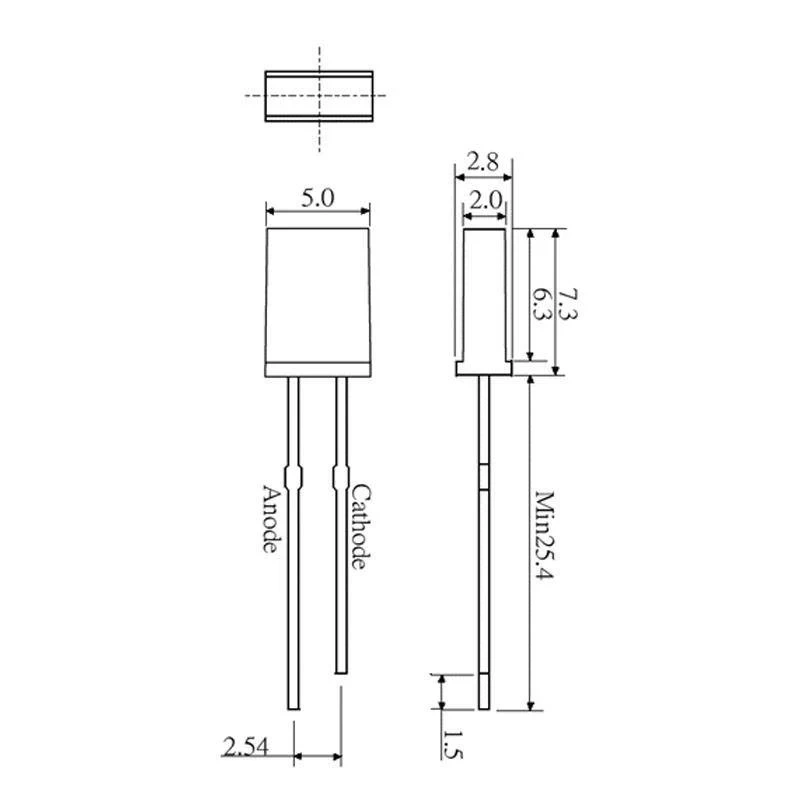

• Wymiary: 2 × 5 mm
• Prąd przewodzenia: 20 mA
• Napięcie przewodzenia: 2,0 V

Warto wiedzieć: jak kształt soczewki wpływa na wskaźnik

Prostokątna soczewka pozwala uzyskać inne proporcje świecącego pola niż typowa dioda okrągła. Ma to znaczenie przy projektowaniu liniowych wskaźników, skal i pól sygnalizacyjnych.

Kąt świecenia opisuje przestrzenny rozkład światła. Węższy kąt daje bardziej kierunkową emisję, a szerszy ułatwia obserwację wskaźnika z różnych stron.
