Dioda LED prostokątna 2 × 5 mm zielona 567 nm, 12 mcd, kąt 120°
Czytelna prostokątna dioda LED o barwie zielonej 567 nm do wskaźników i paneli

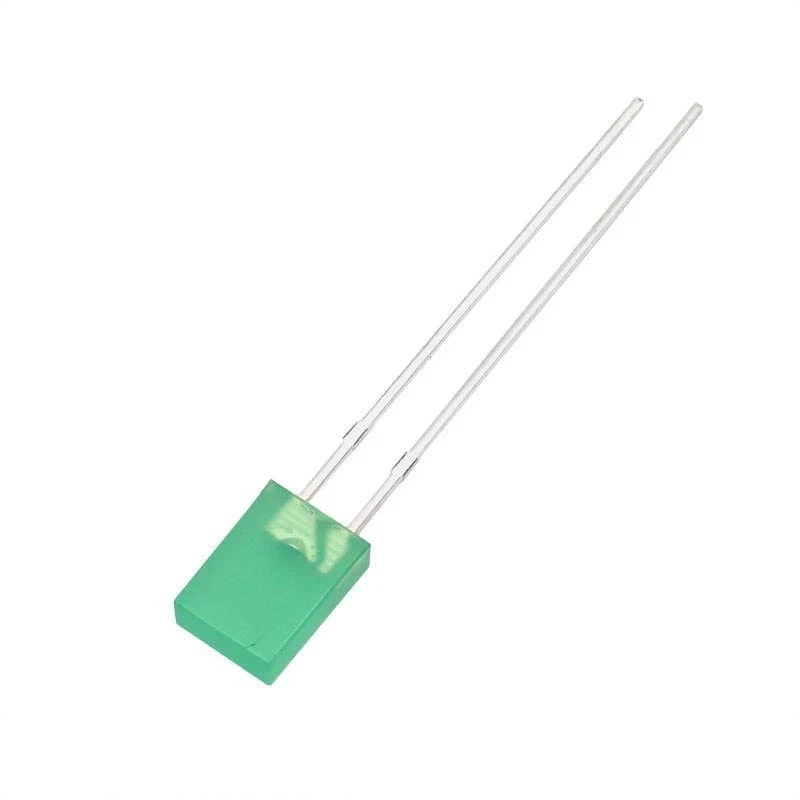

Prostokątna dioda LED emituje światło o barwie zielonej 567 nm i osiąga światłość 12 mcd. Prostokątny kształt ułatwia budowę liniowych wskaźników i pól sygnalizacyjnych.
Prostokątna soczewka jest zielona i dyfuzyjna, a kąt świecenia wynosi 120°. Dioda pracuje przy prądzie 20 mA i napięciu przewodzenia 2,2 V.
Najważniejsze cechy
- barwa światła zielony 567 nm
- światłość 12 mcd
- prostokątna soczewka 2 × 5 mm
- kąt świecenia 120°
- prąd przewodzenia 20 mA
Zastosowanie
Dioda służy do optycznej sygnalizacji stanów w urządzeniach elektronicznych.
- panele czołowe i wskaźniki
- prototypy oraz układy edukacyjne
- sygnalizacja stanu zasilania lub pracy obwodu
Specyfikacja techniczna
- Typ produktu: dioda LED przewlekana
- Barwa światła: zielona 567 nm
- Soczewka: dyfuzyjna zielona prostokątna
- Światłość: 12 mcd
- Kąt świecenia: 120°

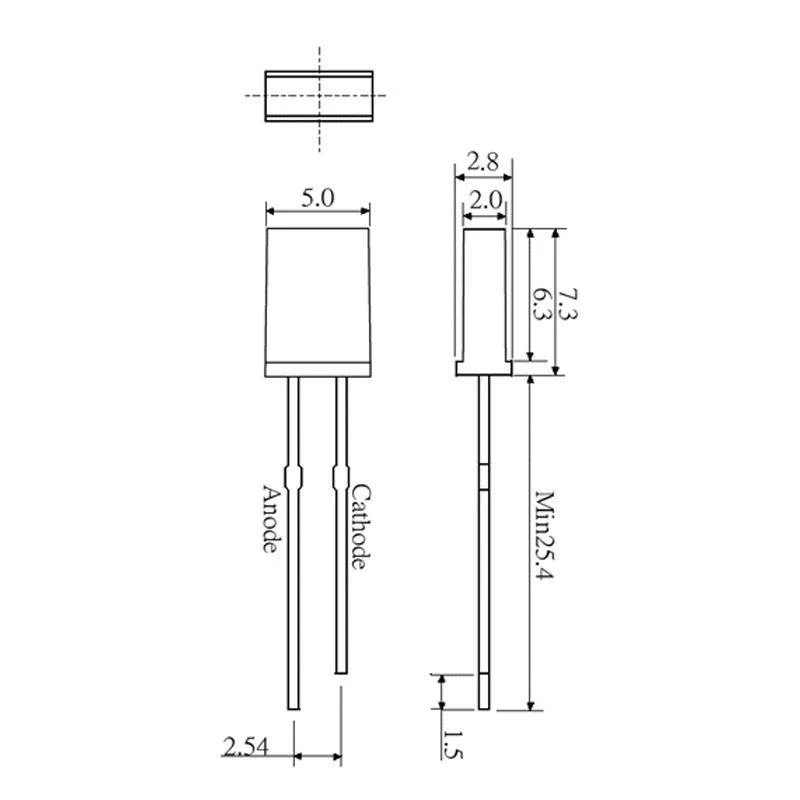

- Wymiary: 2 × 5 mm
- Prąd przewodzenia: 20 mA
- Napięcie przewodzenia: 2,2 V
Warto wiedzieć: jak kształt soczewki wpływa na wskaźnik
Prostokątna soczewka pozwala uzyskać inne proporcje świecącego pola niż typowa dioda okrągła. Ma to znaczenie przy projektowaniu liniowych wskaźników, skal i pól sygnalizacyjnych.
Kąt świecenia opisuje przestrzenny rozkład światła. Węższy kąt daje bardziej kierunkową emisję, a szerszy ułatwia obserwację wskaźnika z różnych stron.
Najczęściej zadawane pytania
Dioda emituje światło zielone o długości fali 567 nm.
Światłość wynosi 12 mcd.
Wymiary podane w danych to 2 × 5 mm.
Kąt świecenia wynosi 120°.
Prąd przewodzenia wynosi 20 mA.
Napięcie przewodzenia wynosi 2,2 V.
