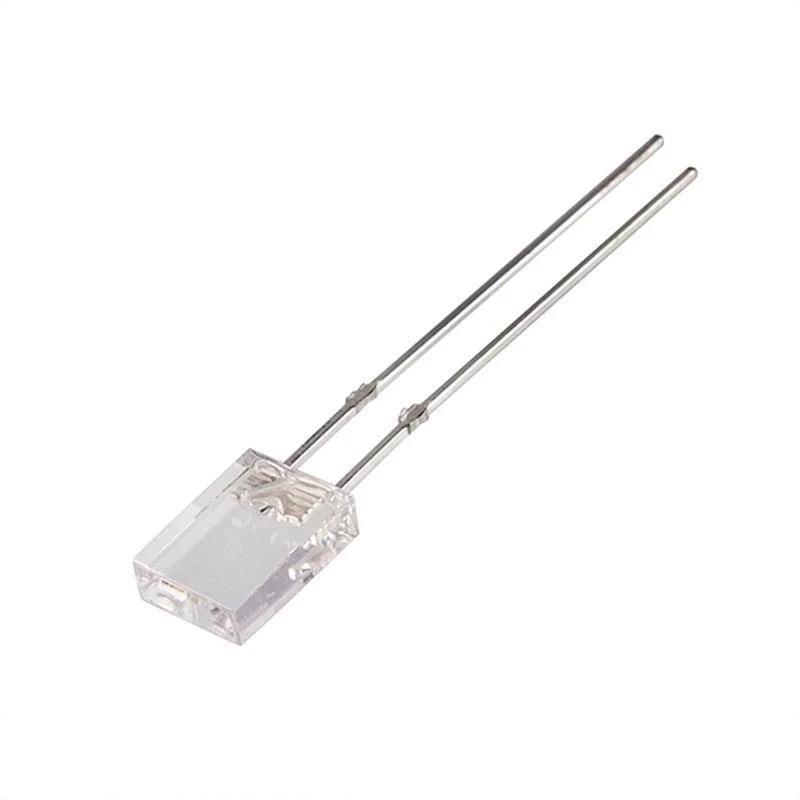

Dioda LED prostokątna 2 × 5 mm niebieska 470 nm, 300–500 mcd, kąt 60°
Czytelna prostokątna dioda LED o barwie niebieskiejej 470 nm do wskaźników i paneli
Prostokątna dioda LED emituje światło o barwie niebieskiej 470 nm i osiąga światłość 300–500 mcd. Prostokątny kształt ułatwia budowę liniowych wskaźników i pól sygnalizacyjnych.
Soczewka jest wodnoprzezroczysta prostokątna, a kąt świecenia wynosi 60°. Dioda pracuje przy prądzie 20 mA i napięciu przewodzenia 3,2 V.
Najważniejsze cechy
- barwa światła niebieski 470 nm
- światłość 300–500 mcd
- prostokątna soczewka 2 × 5 mm
- kąt świecenia 60°
- prąd przewodzenia 20 mA
Zastosowanie
Dioda służy do optycznej sygnalizacji stanów w urządzeniach elektronicznych.
- panele czołowe i wskaźniki
- prototypy oraz układy edukacyjne
- sygnalizacja stanu zasilania lub pracy obwodu
Specyfikacja techniczna
- Typ produktu: dioda LED przewlekana
- Barwa światła: niebieska 470 nm
- Soczewka: wodnoprzezroczysta prostokątna
- Światłość: 300–500 mcd
- Kąt świecenia: 60°
- Wymiary: 2 × 5 mm
- Prąd przewodzenia: 20 mA
- Napięcie przewodzenia: 3,2 V
Warto wiedzieć: jak kształt soczewki wpływa na wskaźnik
Prostokątna soczewka pozwala uzyskać inne proporcje świecącego pola niż typowa dioda okrągła. Ma to znaczenie przy projektowaniu liniowych wskaźników, skal i pól sygnalizacyjnych.
Kąt świecenia opisuje przestrzenny rozkład światła. Węższy kąt daje bardziej kierunkową emisję, a szerszy ułatwia obserwację wskaźnika z różnych stron.
Najczęściej zadawane pytania
Dioda emituje światło niebieskie o długości fali 470 nm.
Światłość wynosi 300–500 mcd.
Wymiary podane w danych to 2 × 5 mm.
Kąt świecenia wynosi 60°.
Prąd przewodzenia wynosi 20 mA.
Napięcie przewodzenia wynosi 3,2 V.
