Czytelna prostokątna dioda LED o barwie zimnobiałej (8000–18000 K) do wskaźników i paneli

Prostokątna dioda LED emituje światło o barwie zimnobiałej (8000–18000 K) i osiąga światłość 1120–1560 mcd. Prostokątny kształt ułatwia budowę liniowych wskaźników i pól sygnalizacyjnych.

Soczewka jest matowa prostokątna, a kąt świecenia wynosi 100°. Dioda pracuje przy prądzie 20 mA i napięciu przewodzenia 2,8–3,6 V.

Najważniejsze cechy

• barwa światła biały zimny (8000–18000 K)
• światłość 1120–1560 mcd
• prostokątna soczewka 2,43 × 5,00 × 7,00 mm
• kąt świecenia 100°
• prąd przewodzenia 20 mA

Zastosowanie

Dioda służy do optycznej sygnalizacji stanów w urządzeniach elektronicznych.

• panele czołowe i wskaźniki
• prototypy oraz układy edukacyjne
• sygnalizacja stanu zasilania lub pracy obwodu

Specyfikacja techniczna

• Typ produktu: dioda LED przewlekana
• Barwa światła: biała zimna (8000–18000 K)
• Soczewka: matowa prostokątna
• Światłość: 1120–1560 mcd
• Kąt świecenia: 100°

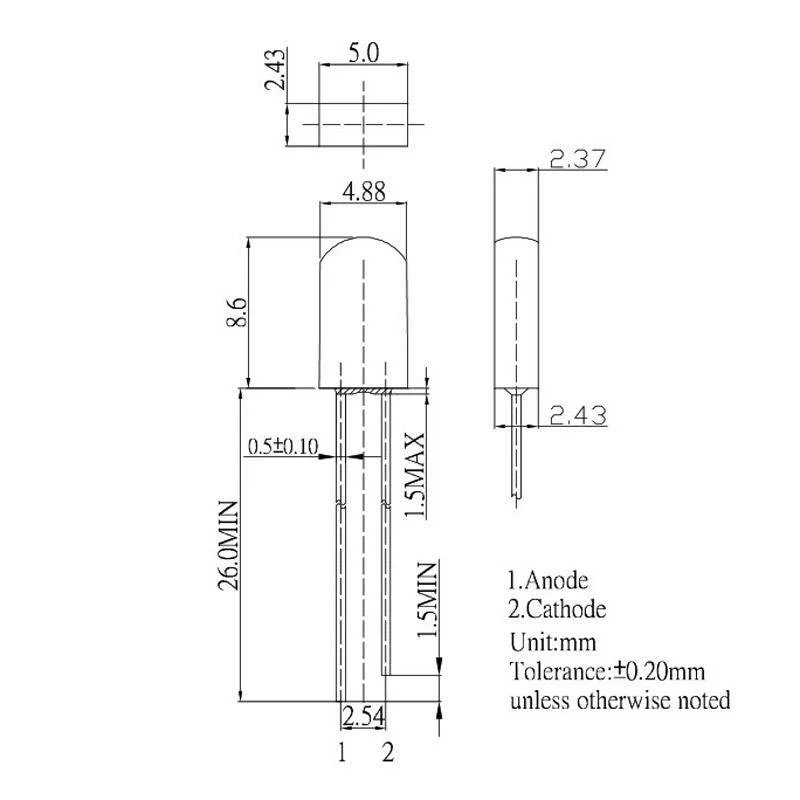

• Wymiary: 2,43 × 5,00 × 7,00 mm
• Prąd przewodzenia: 20 mA
• Napięcie przewodzenia: 2,8–3,6 V

Warto wiedzieć: jak kształt soczewki wpływa na wskaźnik

Prostokątna soczewka pozwala uzyskać inne proporcje świecącego pola niż typowa dioda okrągła. Ma to znaczenie przy projektowaniu liniowych wskaźników, skal i pól sygnalizacyjnych.

Kąt świecenia opisuje przestrzenny rozkład światła. Węższy kąt daje bardziej kierunkową emisję, a szerszy ułatwia obserwację wskaźnika z różnych stron.
