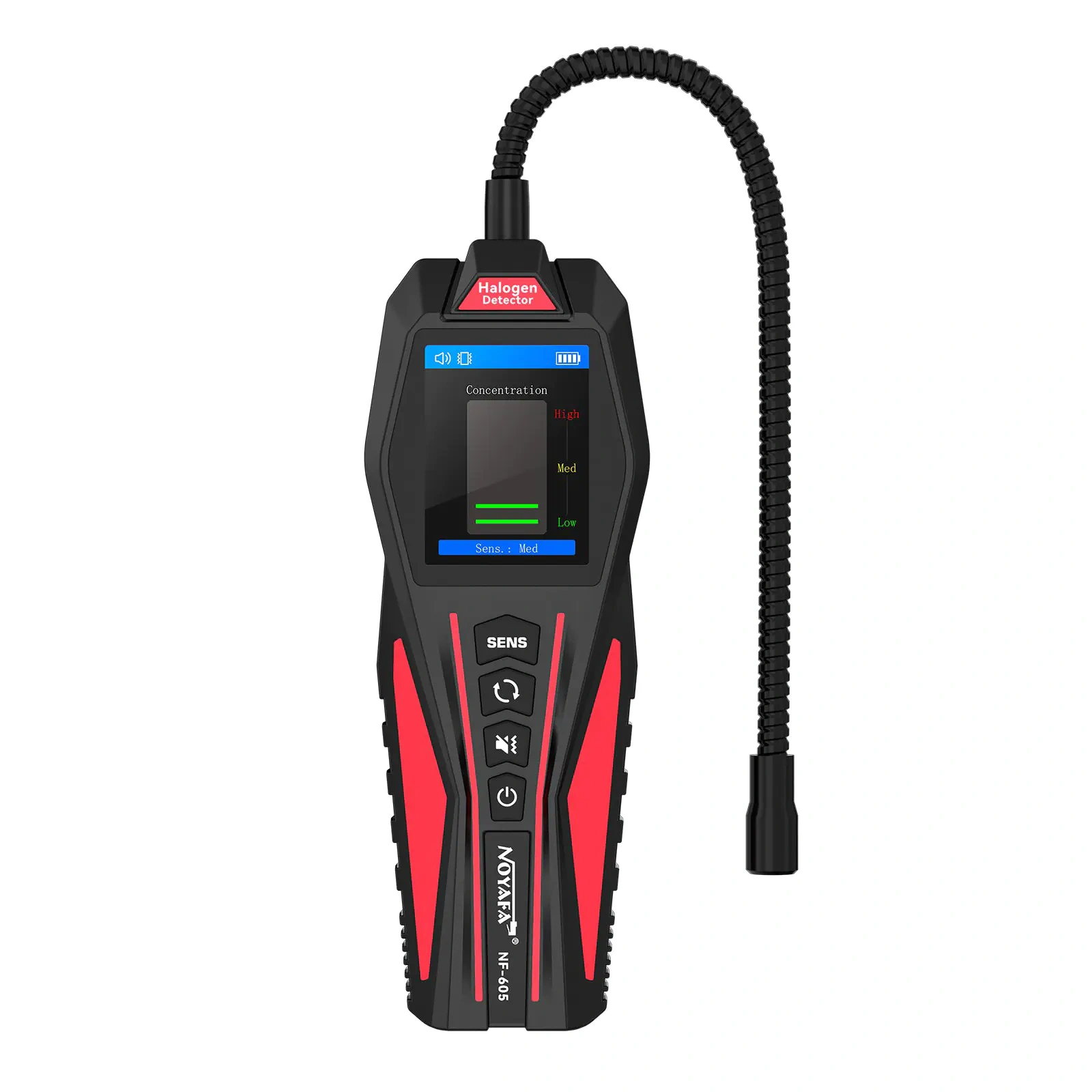

Detektor wycieków gazów halogenowych do HVAC i przemysłu Noyafa NF-605

Detektor wycieków czynników chłodniczych do klimatyzacji i instalacji chłodniczych

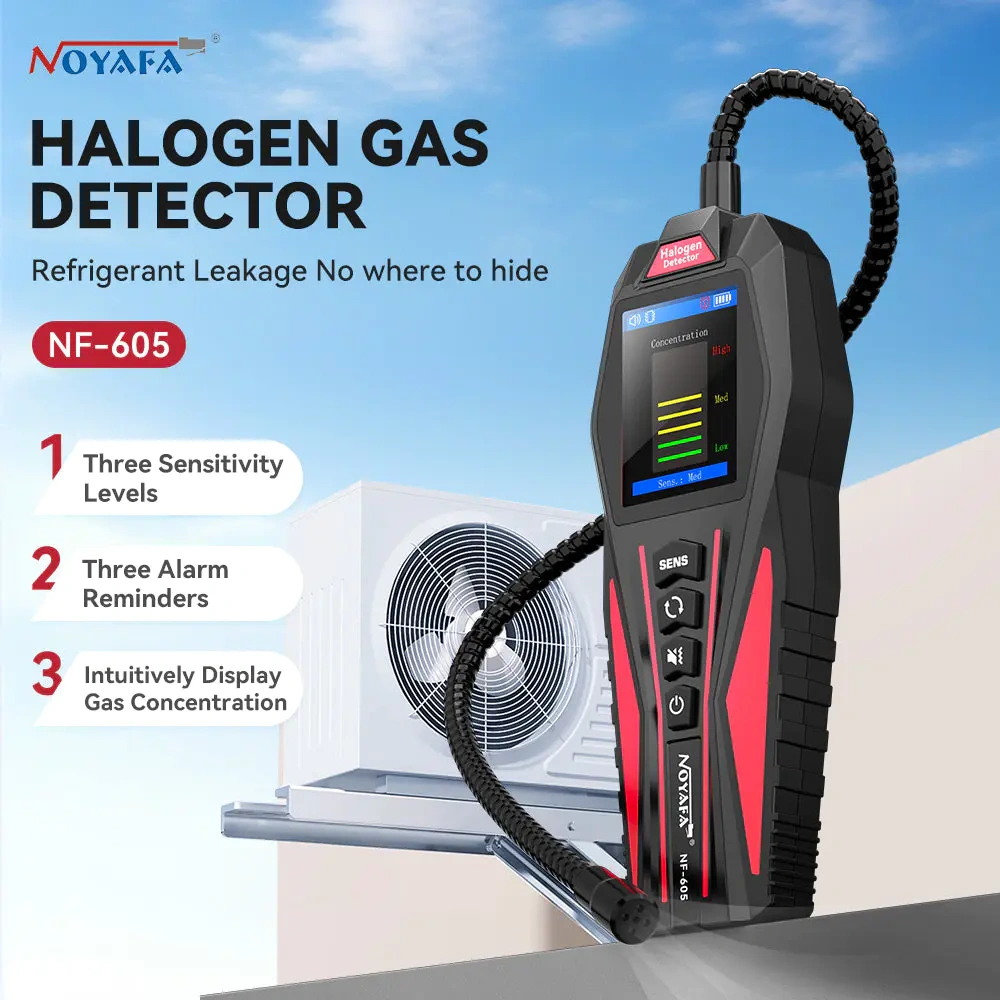

Noyafa NF-605 to elektroniczny detektor gazów halogenowych przeznaczony do wyszukiwania nieszczelności w instalacjach klimatyzacyjnych, chłodniczych, HVAC, pompach ciepła oraz układach przemysłowych. Urządzenie reaguje na ponad 60 czynników z grup CFC, HCFC i HFC, w tym substancje stosowane w klimatyzacji samochodowej, urządzeniach chłodniczych i systemach odzysku czynnika. Elastyczna sonda ułatwia kontrolę połączeń kielichowych, zaworów, przewodów, parowników, skraplaczy i innych trudno dostępnych elementów, a trzystopniowa regulacja czułości pomaga wykryć obecność czynnika i dokładniej wskazać miejsce wycieku.

Detektor nie podaje stężenia w ppm. Wykryty poziom nieszczelności prezentuje na kolorowym ekranie w formie skali Low, Med i High. Częstotliwość sygnału dźwiękowego, wibracji oraz wskazanie słupkowe rosną wraz ze wzrostem intensywności wykrywanego wycieku.

Trzy poziomy czułości pozwalają dopasować reakcję przyrządu do warunków pomiaru. Wysoka czułość pomaga podczas poszukiwania niewielkich nieszczelności, natomiast niższy poziom ułatwia precyzyjne wskazanie źródła wycieku przy większym stężeniu czynnika. Elastyczna sonda może być ustawiana pod różnymi kątami, co ułatwia kontrolę zaworów, złączy i przewodów znajdujących się w trudno dostępnych miejscach.

Najważniejsze cechy

• wykrywanie ponad 60 halogenowych czynników chłodniczych
• obsługa czynników z grup CFC, HCFC i HFC
• trzy poziomy czułości: wysoki, średni i niski
• kolorowy ekran ze słupkowym wskaźnikiem intensywności wycieku
• alarm dźwiękowy, wibracyjny i wizualny
• możliwość niezależnego wyłączenia sygnału dźwiękowego i wibracji
• funkcja resetowania poziomu odniesienia czujnika

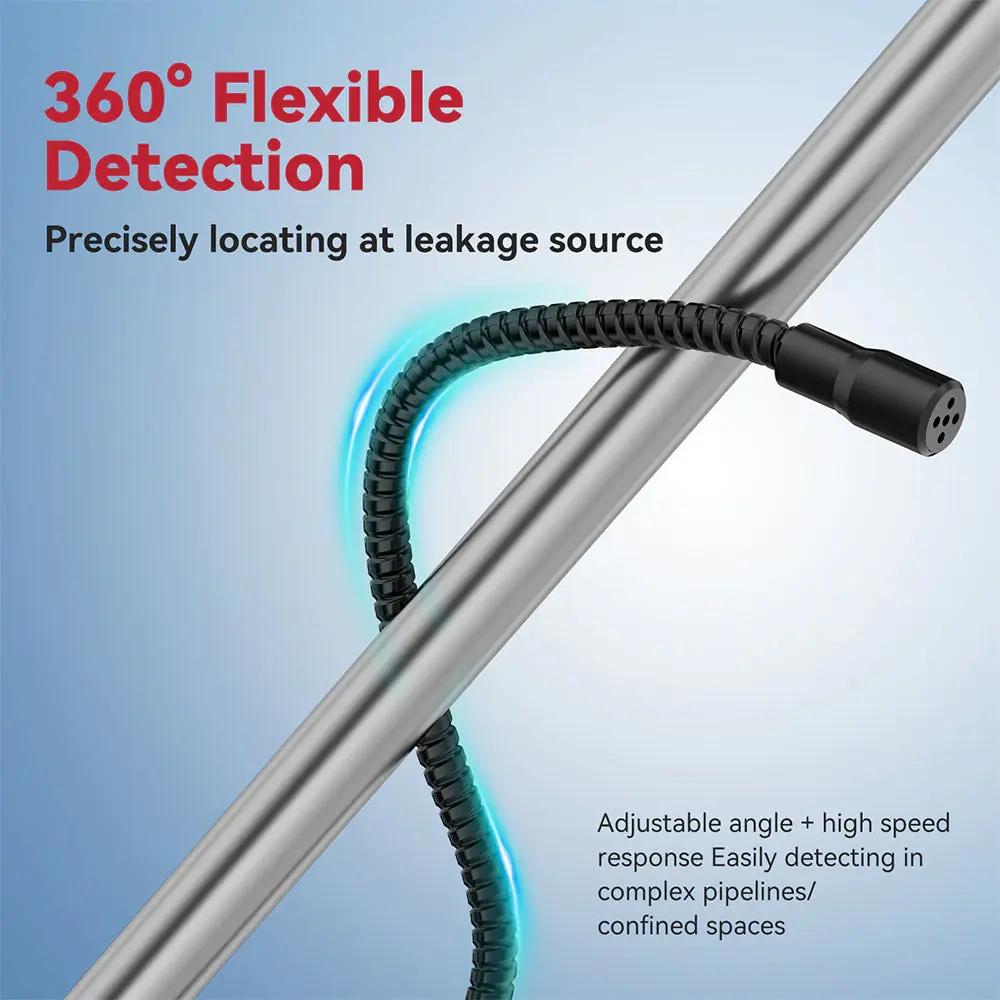

• elastyczna sonda do kontroli trudno dostępnych miejsc
• automatyczne nagrzewanie czujnika po uruchomieniu
• automatyczne wyłączenie po 30 minutach bezczynności
• wbudowany akumulator litowy 3000 mAh
• ładowanie przez port USB-C

Zastosowanie

Detektor Noyafa NF-605 może być używany podczas kontroli:

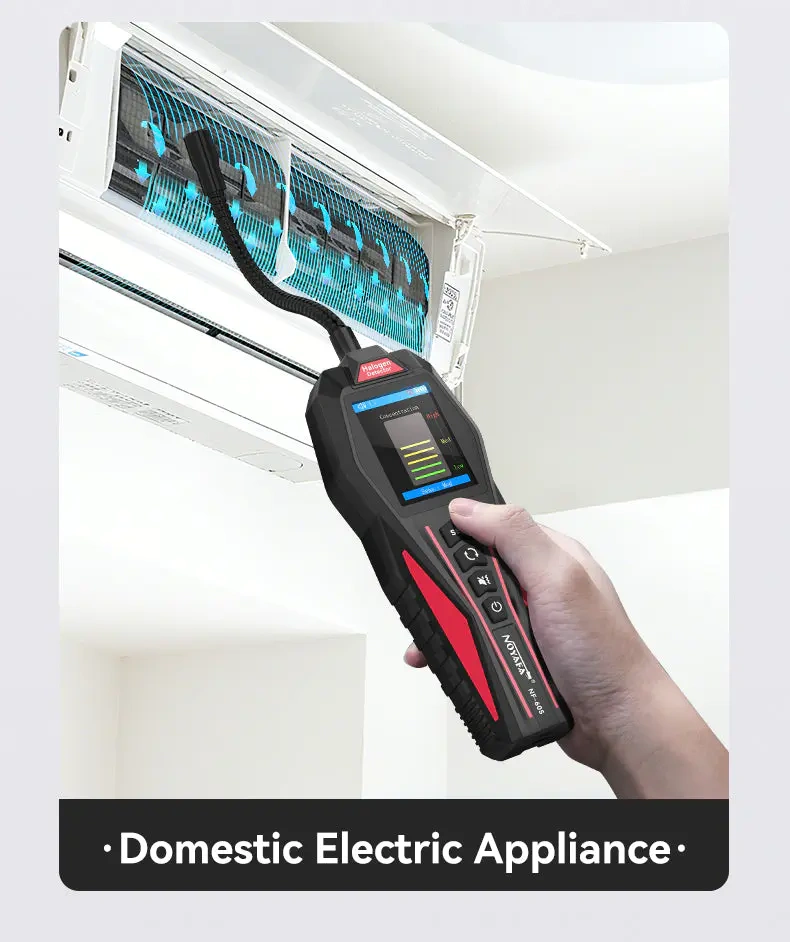

• klimatyzacji domowej i przemysłowej
• klimatyzacji samochodowej
• lodówek, zamrażarek i witryn chłodniczych
• instalacji HVAC
• agregatów i urządzeń chłodniczych
• układów odzysku czynnika chłodniczego

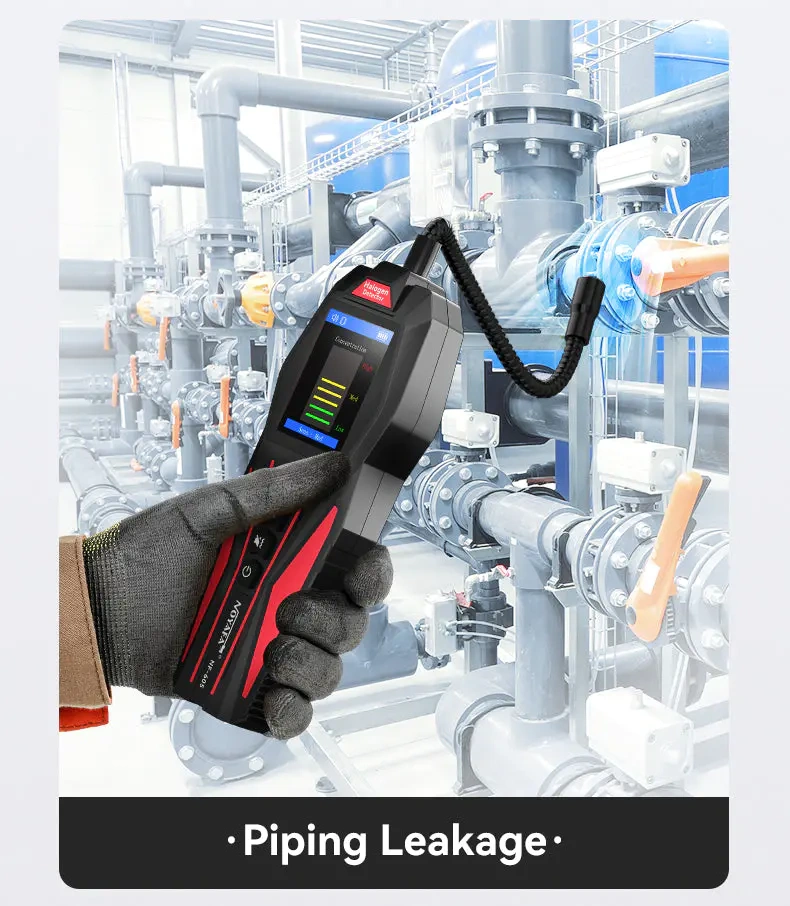

• rurociągów i połączeń instalacyjnych
• układów wykorzystujących halogenowe środki gaśnicze

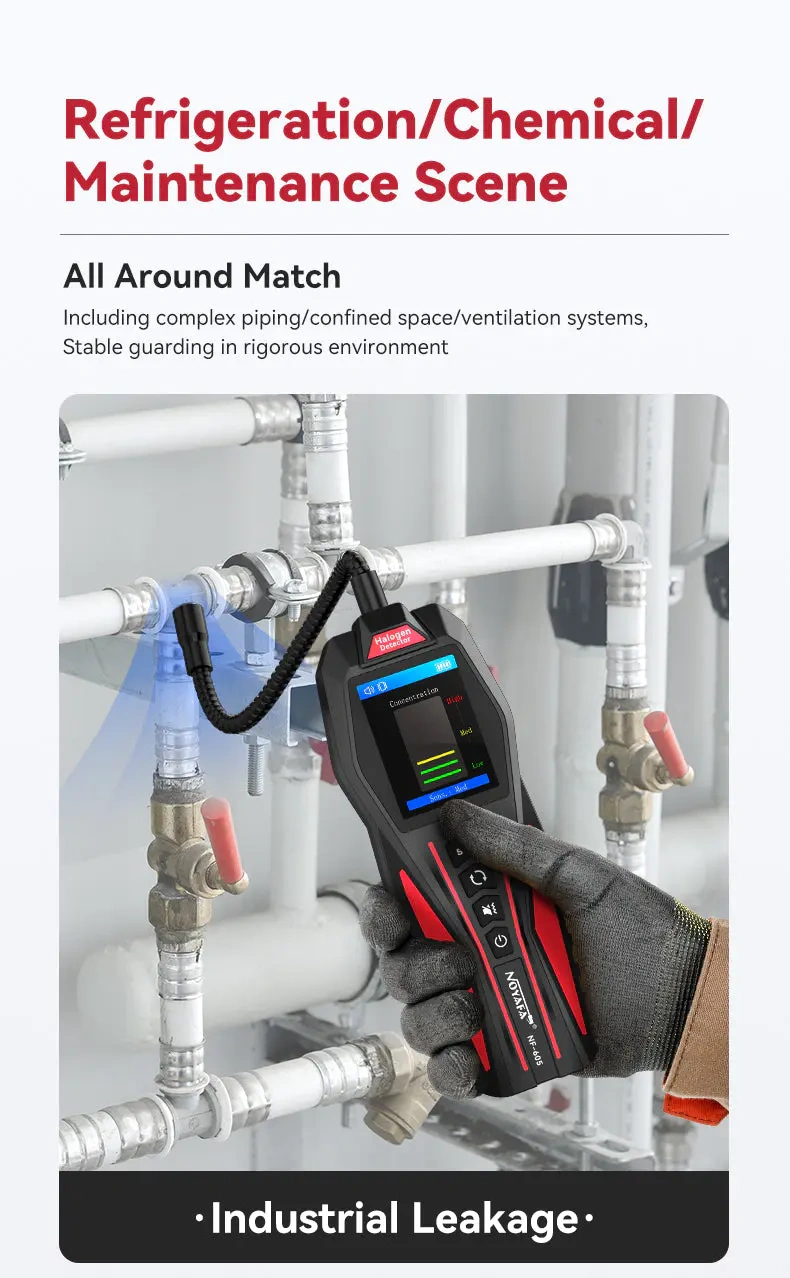

• instalacji przemysłowych i chemicznych

Przyrząd nadaje się do sprawdzania połączeń kielichowych, zaworów serwisowych, lutów, uszczelnień, przewodów, parowników, skraplaczy i innych miejsc, w których może dochodzić do ulatniania się czynnika.

Specyfikacja techniczna

• model: Noyafa NF-605
• rodzaj urządzenia: detektor gazów halogenowych
• wyświetlacz: kolorowy
• prezentacja intensywności wycieku: skala słupkowa Low, Med i High
• poziomy czułości: wysoki, średni i niski
• czas nagrzewania czujnika: 30 s
• rodzaje alarmu: dźwiękowy, wibracyjny i wizualny
• wyłączanie sygnału dźwiękowego: tak
• wyłączanie wibracji: tak
• reset poziomu odniesienia czujnika: tak
• automatyczne wyłączenie: po 30 minutach bezczynności
• czas pracy: ponad 6 godzin
• alarm niskiego napięcia: 3,5 ±0,1 V
• wyłączenie przy niskim napięciu: 3,4 ±0,1 V

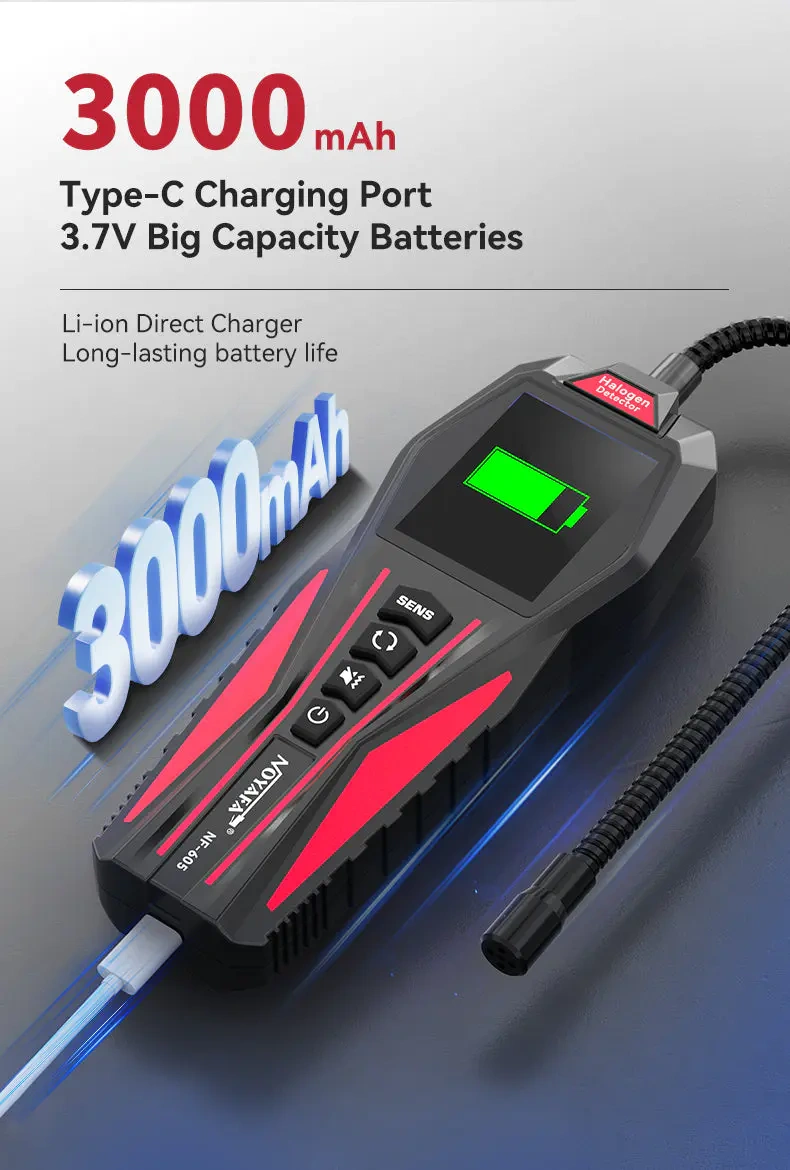

• akumulator: litowy 3,7 V
• pojemność akumulatora: 3000 mAh
• port ładowania: USB-C

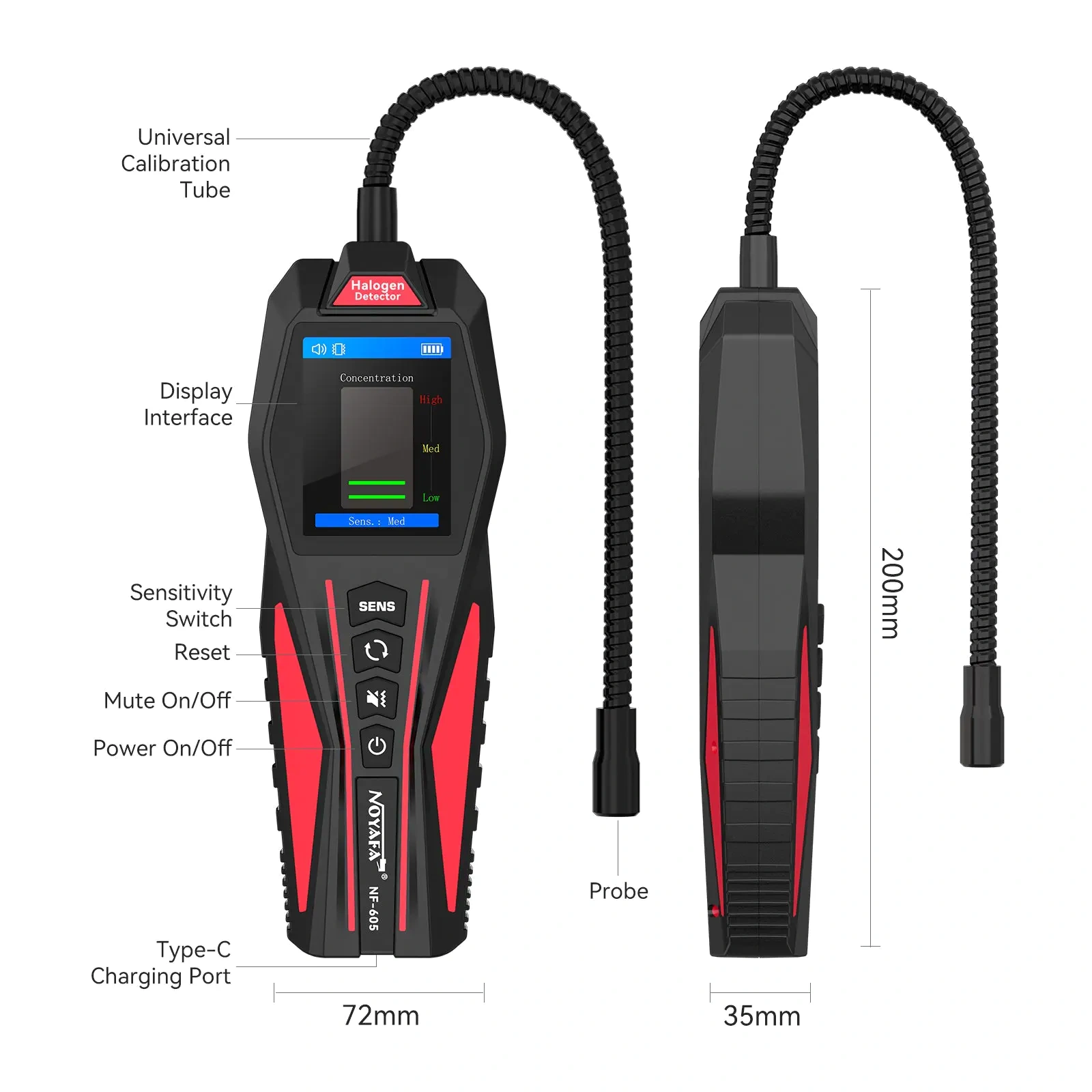

• wymiary urządzenia: 200 × 72 × 35 mm

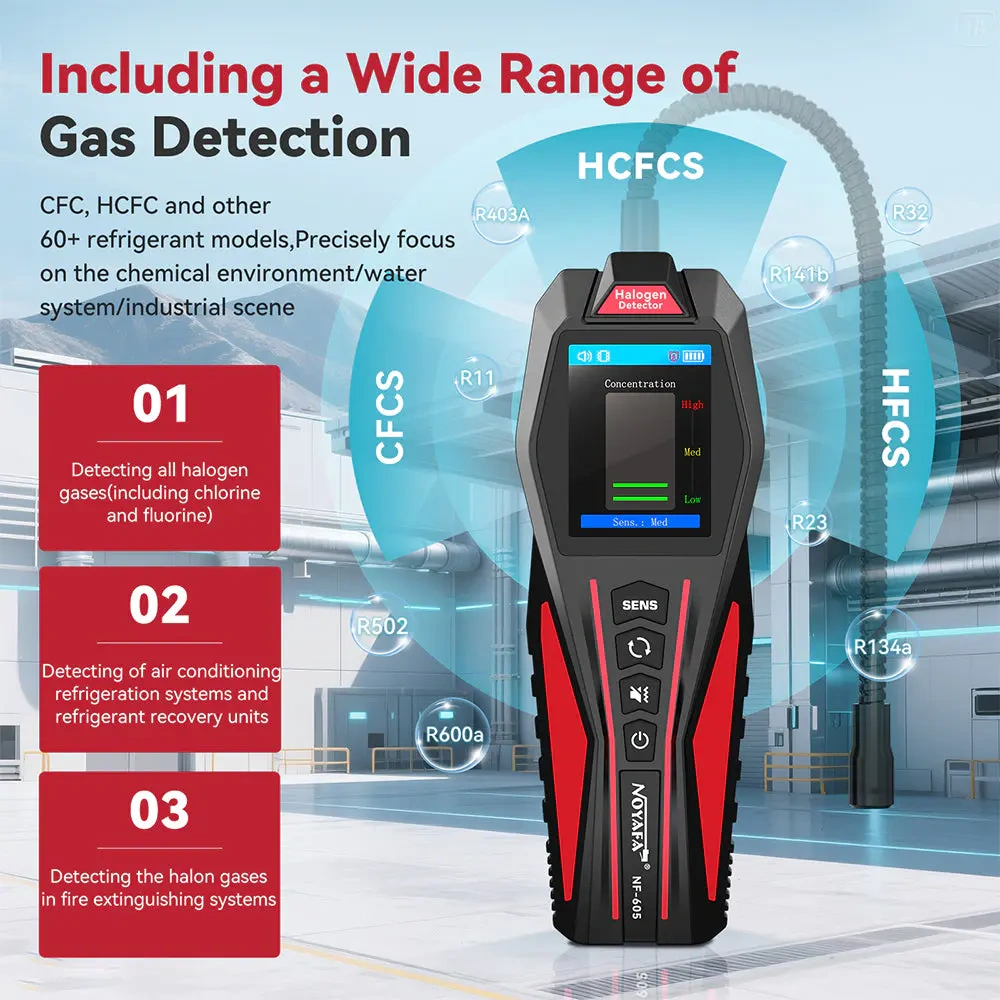

W dokumentacji wymieniono między innymi następujące czynniki:

• CFC: R11, R12, R13, R113, R114, R500, R502, R503, R170, R600a i R1270
• HCFC: R22, R32, R123, R124, R141b, R142b, R402A, R402B, R403A i R409A
• HFC: R23, R125, R134a, R404A, R407C, R410A, R417A i R507

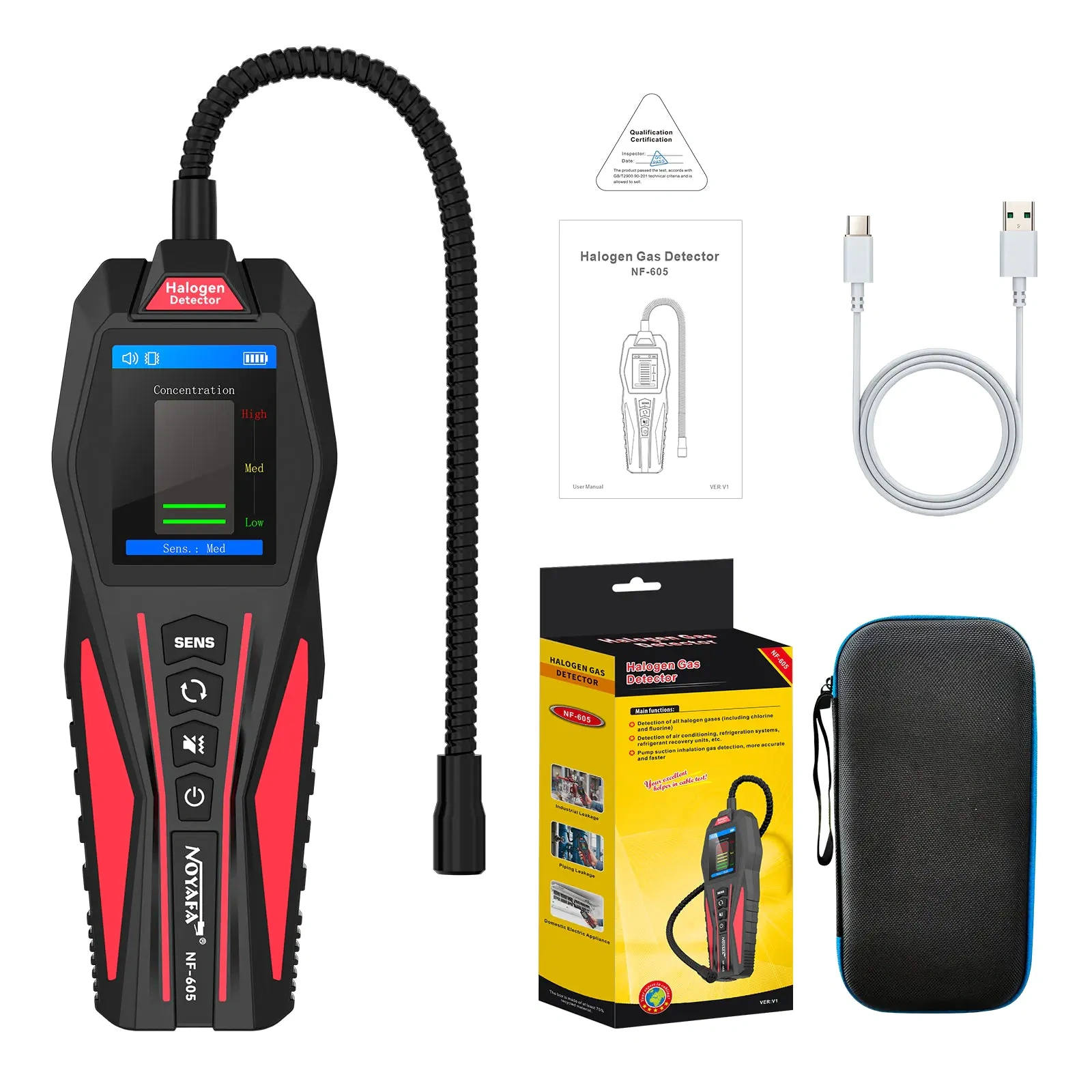

W zestawie

• detektor gazów halogenowych Noyafa NF-605
• kabel USB-C do ładowania
• etui transportowe
• instrukcja obsługi

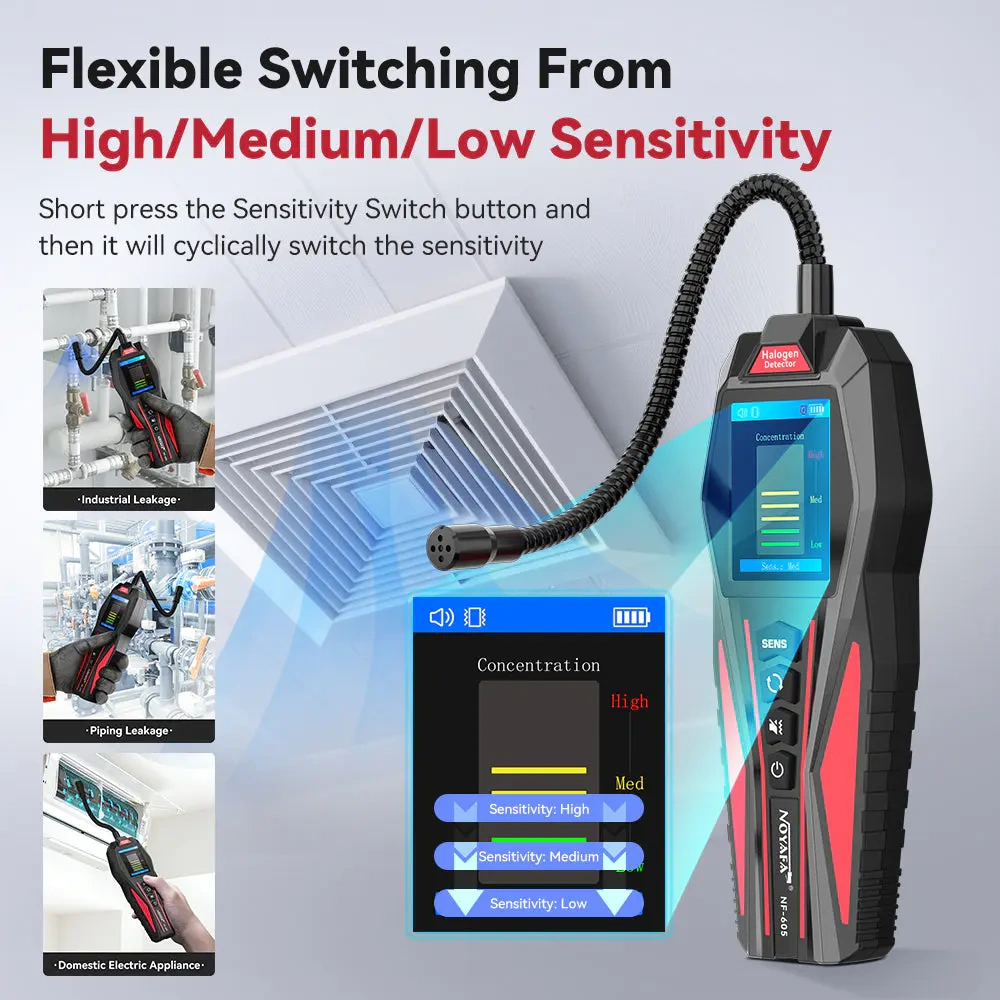

Jak regulacja czułości pomaga znaleźć miejsce wycieku?

Wysoki poziom czułości warto stosować na początku kontroli, gdy nie wiadomo jeszcze, w której części instalacji znajduje się nieszczelność. Czujnik reaguje wtedy na mniejsze ilości czynnika, ale może również wykrywać gaz znajdujący się dalej od właściwego miejsca wycieku.

Po zbliżeniu się do obszaru o wyraźnie podwyższonym wskazaniu można przełączyć detektor na średnią lub niską czułość. Ograniczenie czułości pomaga zawęzić obszar poszukiwań i dokładniej wskazać konkretne połączenie, zawór albo uszczelnienie.

Przycisk resetowania ustala nowy poziom odniesienia czujnika. Funkcja ta jest użyteczna, gdy w otoczeniu znajduje się niewielka ilość rozproszonego czynnika, która utrudnia rozpoznanie lokalnego wzrostu jego stężenia.

Na co zwrócić uwagę przed zakupem?

• NF-605 lokalizuje wycieki na podstawie wzrostu sygnału i nie wyświetla stężenia w ppm
• przyrząd jest przeznaczony do wykrywania gazów halogenowych i nie zastępuje detektora wszystkich gazów palnych
• przed pomiarem układ powinien zawierać odpowiednią ilość czynnika chłodniczego
• sondę należy utrzymywać w czystości, ponieważ zabrudzenie może wpływać na reakcję czujnika
• w silnie wentylowanym miejscu gaz może szybko się rozpraszać i utrudniać lokalizację niewielkiego wycieku
• przy kilku nieszczelnościach najlepiej najpierw odnaleźć i usunąć największą, a następnie ponownie sprawdzić instalację
• po długim przechowywaniu lub spowolnionej reakcji producent zaleca kilkukrotne uruchomienie przyrządu w celu rozgrzania czujnika

Najczęściej zadawane pytania

Czy NF-605 pokazuje stężenie gazu w ppm?

Nie. Urządzenie pokazuje względną intensywność wykrywanego wycieku na skali słupkowej Low, Med i High. Rosnące wskazanie pomaga zbliżyć sondę do źródła nieszczelności.

Czy Noyafa NF-605 nadaje się do serwisowania instalacji HVAC?

Tak. Detektor jest przeznaczony do wyszukiwania wycieków czynników chłodniczych stosowanych między innymi w klimatyzacji, chłodnictwie i pompach ciepła. Obsługuje liczne czynniki z grup CFC, HCFC i HFC, a elastyczna sonda ułatwia sprawdzanie zaworów, złączy i przewodów.

Po co detektor ma trzy poziomy czułości?

Wysoka czułość ułatwia wykrycie niewielkiego wycieku, a średnia i niska pomagają dokładniej zlokalizować jego źródło po wejściu w obszar o większym stężeniu czynnika.

Jak szybko należy przesuwać sondę?

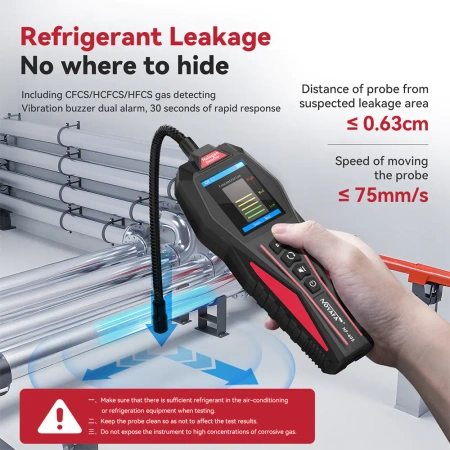

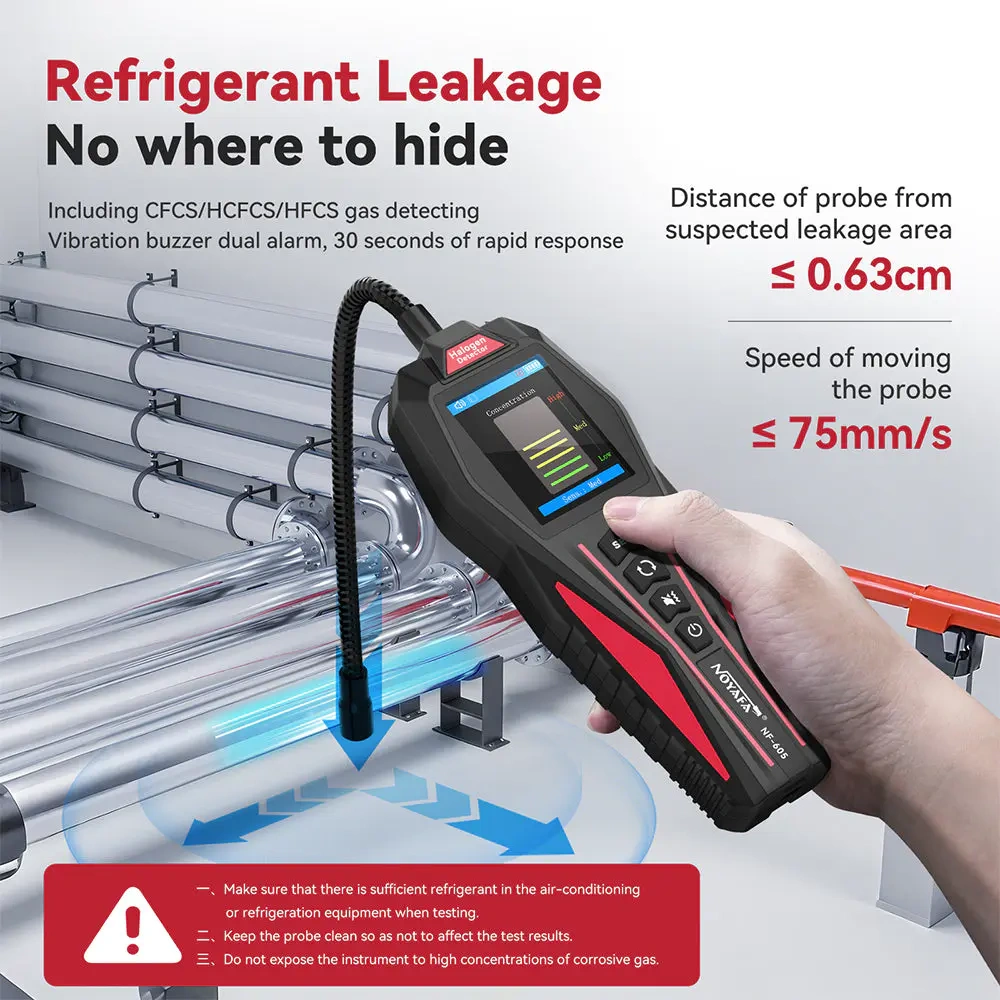

Sondę należy prowadzić powoli. Instrukcja zaleca prędkość poniżej 75 mm/s. Podczas dokładnej kontroli połączeń warto zmniejszyć ją do około 25–50 mm/s.

Jak blisko instalacji powinna znajdować się końcówka sondy?

Podczas dokładnego sprawdzania końcówkę sondy należy prowadzić możliwie blisko badanego elementu. Instrukcja zaleca odległość nie większą niż około 5–6 mm.

Co robi przycisk resetowania?

Przycisk ponownie ustala poziom odniesienia czujnika. Ułatwia to dalsze poszukiwanie wycieku, gdy w otoczeniu znajduje się rozproszony czynnik chłodniczy.

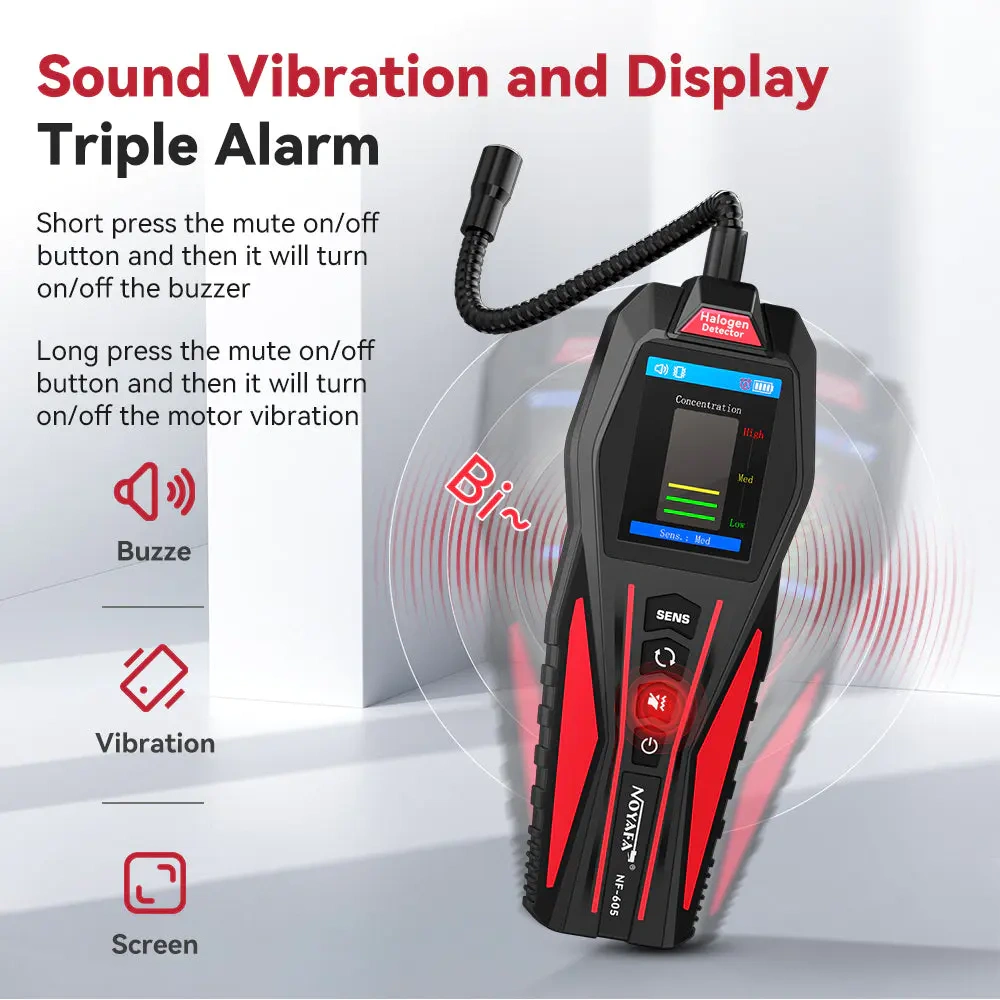

Czy można wyłączyć dźwięk i pozostawić pozostałe alarmy?

Tak. Krótkie naciśnięcie przycisku wyciszenia włącza lub wyłącza brzęczyk. Dłuższe przytrzymanie tego przycisku steruje alarmem wibracyjnym.

Dlaczego detektor wymaga nagrzewania po włączeniu?

Czujnik musi osiągnąć stabilne warunki pracy. Po uruchomieniu NF-605 wykonuje kontrolę i rozpoczyna 30-sekundowe nagrzewanie, po którym przechodzi do trybu wykrywania.
