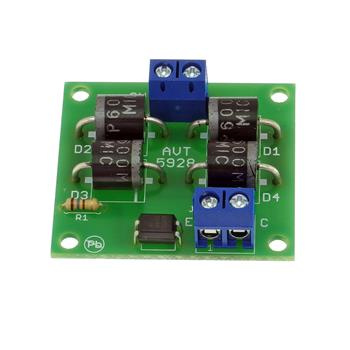

Detektor przepływu prądu AC/DC 50mA–6A z optoizolacją - zlutowany KIT AVT 5928
- Detektor przepływu prądu wykrywa prąd AC/DC w przewodzie, nie wymaga zasilania i daje optoizolowane wyjście. AVT5928 C to zlutowany układ do integracji w monitoringu.
Czujnik prądu z transoptorem PC814 bez osobnego zasilania w torze pomiarowym - zlutowany AVT5928
Zlutowany detektor przepływu prądu AC/DC do włączenia w nadzorowany przewód i połączenia z wejściem układu cyfrowego.
Zlutowany układ do wykrywania obecności prądu
AVT5928 C to zlutowany detektor przepływu prądu w przewodzie. Układ wykrywa, czy przez tor pomiarowy płynie prąd AC lub DC, a informację o przepływie przekazuje przez fototranzystor transoptora.
Detektor nie wymaga osobnego zasilania po stronie nadzorowanego obwodu, ale wprowadza w ten obwód spadek napięcia. Wersja C zawiera zmontowany układ przeznaczony do poprawnego włączenia w przewód, połączenia z układem odbiorczym, zabezpieczenia i integracji w obudowie lub urządzeniu monitorującym.
Karta techniczna
AVT5928

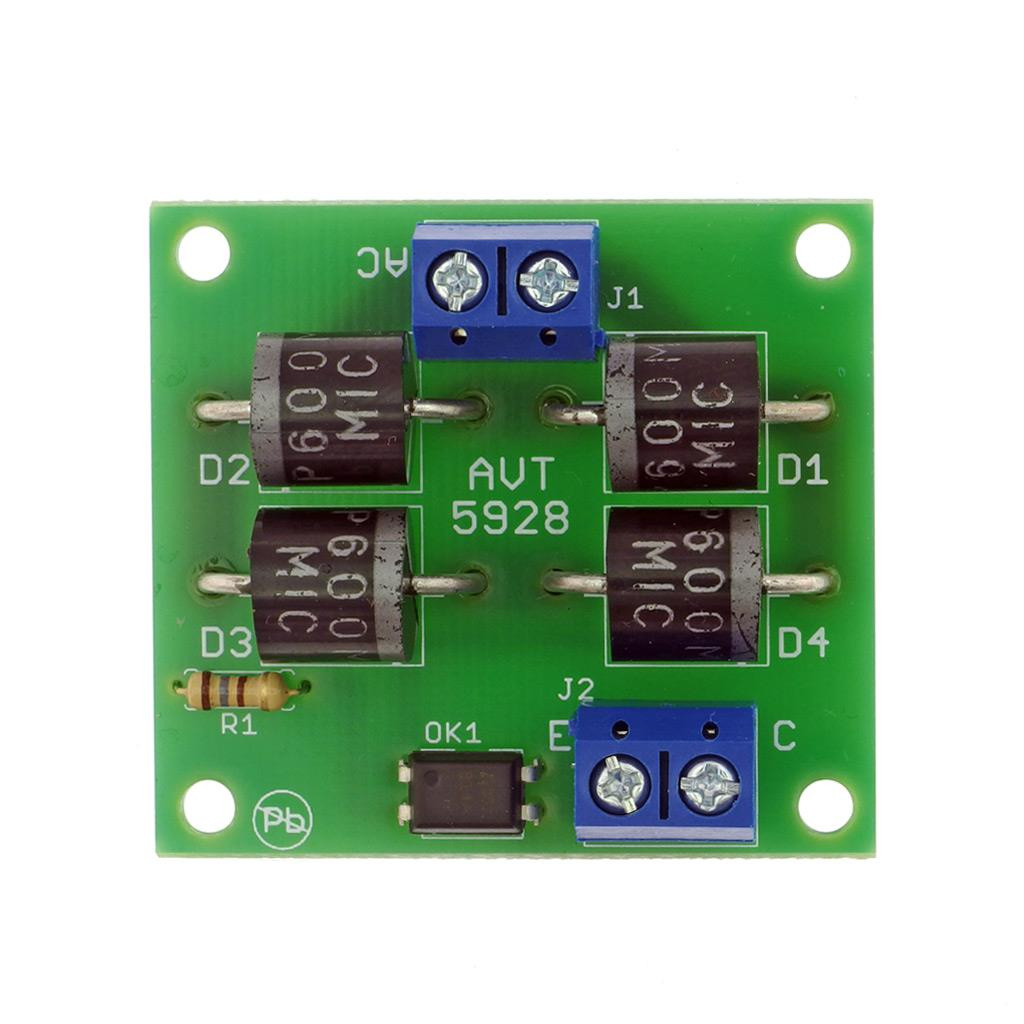

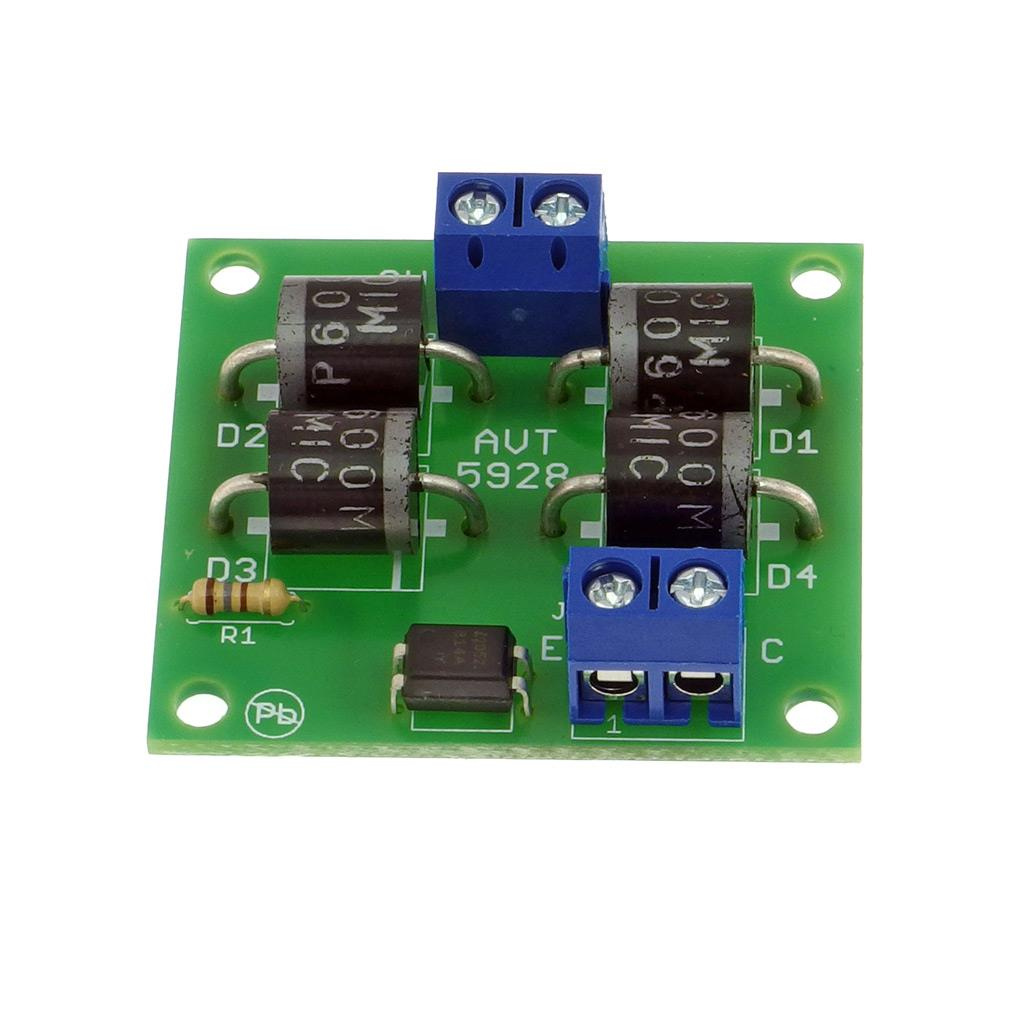

Zlutowany detektor obecności prądu AC/DC z torami diod P600, rezystorem ograniczającym, transoptorem PC814 i wyjściem fototranzystorowym.
| Kod projektu | AVT5928 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | detektor przepływu prądu w przewodzie |
| Rodzaj wykrywanego prądu | AC i DC |
| Minimalny prąd detekcji | około 50 mA |
| Maksymalny prąd toru pomiarowego | około 6 A |
| Spadek napięcia w torze pomiarowym | około 1,5 V lub więcej, zależnie od prądu i temperatury |
| Izolacja galwaniczna | transoptor PC814 |
| Wyjście | fototranzystor transoptora, kolektor i emiter na J2 |
| Zasilanie toru pomiarowego | nie wymaga osobnego zasilania |
| Wymiary płytki PCB | 42×38 mm |
Wersja
AVT5928 C – zlutowany układ. Wersja zawiera zmontowany detektor przepływu prądu przeznaczony do poprawnego włączenia w przewód, połączenia z układem odbiorczym, zabezpieczenia i integracji w obudowie lub urządzeniu monitorującym.
Notes
AVT5928 C wymaga szeregowego włączenia toru J1 w nadzorowany przewód. Nie działa jak czujnik obejmujący przewód bez rozcinania obwodu.
Wyjście na J2 trzeba podłączyć do układu odbiorczego z dobranym rezystorem obciążenia. Dopuszczalne napięcie kolektor-emiter fototranzystora wynosi 35 V.
Przy prądzie przemiennym należy uwzględnić impulsy w okolicy przejścia prądu przez zero. W razie potrzeby można je uśrednić po stronie układu odbiorczego.
Układ wprowadza spadek napięcia w torze nadzorowanym, dlatego trzeba sprawdzić, czy przełączane urządzenie może pracować z takim spadkiem.
Uwaga: w układzie może występować napięcie sieciowe 230 VAC groźne dla życia, jeżeli detektor zostanie włączony w taki obwód. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Wersja C nadal wymaga poprawnej obudowy, izolacji, zabezpieczenia przewodów i kwalifikacji przy pracy z napięciami niebezpiecznymi.
Najczęściej zadawane pytania
AVT5928 C to zlutowany układ detektora przepływu prądu AC/DC do włączenia w nadzorowany przewód i podłączenia do układu odbiorczego.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i montażu w docelowej aplikacji.
Nie. Układ działa sprzętowo i nie zawiera mikrokontrolera.
Tor włączony w nadzorowany przewód nie wymaga osobnego zasilania. Zasilany musi być układ odbiorczy po stronie fototranzystora.
Nie. To prosty detektor obecności przepływu prądu, bez regulacji progu i bez dokładnego pomiaru natężenia.
