Detektor przepływu prądu AC/DC 50mA–6A z optoizolacją - PCB do projektu AVT 5928
- Detektor przepływu prądu wykrywa prąd AC/DC w przewodzie, nie wymaga zasilania i daje optoizolowane wyjście. AVT5928 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Czujnik prądu z transoptorem PC814 bez osobnego zasilania w torze pomiarowym - płytka PCB do AVT5928

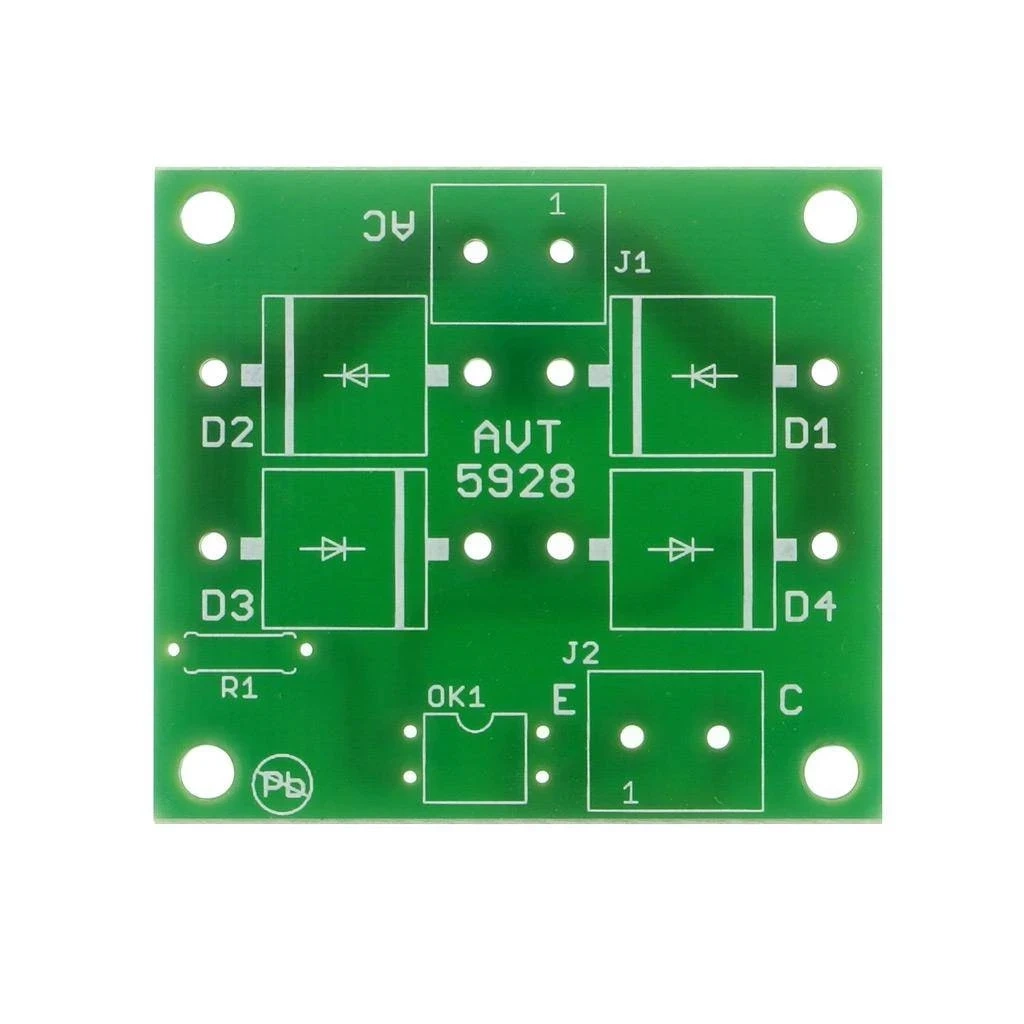

Płytka PCB do wykonania prostego detektora przepływu prądu AC/DC z optoizolowanym wyjściem dla układu cyfrowego.
Wykrywanie prądu bez przekładnika i czujnika Halla
AVT5928 to prosty detektor przepływu prądu w przewodzie. Układ włącza się szeregowo w nadzorowany obwód i wykrywa przepływ prądu stałego lub przemiennego bez dodatkowego zasilania po stronie pomiarowej.
Sygnał wyjściowy powstaje po stronie fototranzystora transoptora PC814, więc układ można połączyć z wejściem mikrokontrolera, sterownika lub prostego układu cyfrowego. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT5928
Prosty detektor przepływu prądu włączany szeregowo w nadzorowany przewód, z izolacją galwaniczną przez transoptor PC814.
| Kod projektu | AVT5928 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | detektor przepływu prądu w przewodzie |
| Rodzaj wykrywanego prądu | AC i DC |
| Minimalny prąd detekcji | około 50 mA |
| Maksymalny prąd toru pomiarowego | około 6 A |
| Spadek napięcia w torze pomiarowym | około 1,5 V lub więcej, zależnie od prądu i temperatury |
| Izolacja galwaniczna | transoptor PC814 |
| Wyjście | fototranzystor transoptora, kolektor i emiter na J2 |
| Zasilanie toru pomiarowego | nie wymaga osobnego zasilania |
| Wymiary płytki PCB | 42×38 mm |
Wersja
AVT5928 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 180 Ω
- D1–D4: P600
- OK1: PC814
- J1, J2: ARK2/500
Notes
Nadzorowany przewód trzeba przerwać i włączyć szeregowo przez złącze J1, aby prąd przepływał przez diody na płytce.
Na J2 dostępny jest fototranzystor transoptora. Po stronie odbiorczej należy dobrać napięcie i rezystor obciążenia tak, aby nie przekroczyć parametrów transoptora i uzyskać poprawne nasycenie.
Wyjście transoptora może współpracować z mikrokontrolerem lub układem cyfrowym. Prąd kolektora należy traktować jako mały sygnał, rzędu do około 0,5 mA.
Układ nie ma regulacji progu detekcji. Próg i pewność działania zależą od prądu, temperatury oraz tolerancji zastosowanych elementów.
Uwaga: w układzie może występować napięcie sieciowe 230 VAC groźne dla życia, jeżeli detektor zostanie włączony w taki obwód. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Praca z obwodami sieciowymi wymaga kwalifikacji, obudowy, bezpiecznika, odpowiednich odstępów izolacyjnych i przewodów dobranych do obciążenia.
Najczęściej zadawane pytania
AVT5928 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do wykrywania, czy przez przewód płynie prąd, oraz do przekazania tej informacji do mikrokontrolera, wejścia cyfrowego lub prostego układu sterowania.
Nie. Układ działa sprzętowo na diodach prostowniczych i transoptorze PC814.
Tor pomiarowy nie wymaga osobnego zasilania. Po stronie odbiorczej trzeba zasilić układ współpracujący z fototranzystorem transoptora.
Minimalny prąd detekcji to około 50 mA, a górny limit toru pomiarowego wynosi około 6 A.
