Detektor nieszczelności czynników chłodniczych i gazów halogenowych Noyafa NF-604
- Detektor Noyafa NF-604 lokalizuje wycieki halogenowych czynników chłodniczych w instalacjach klimatyzacyjnych i chłodniczych. Oferuje odczyt 0–1000 ppm, elastyczną sondę 250 mm oraz alarm dźwiękowy, wibracyjny i wizualny.
Detektor wycieków czynnika chłodniczego z odczytem stężenia w ppm
Noyafa NF-604 to elektroniczny detektor nieszczelności przeznaczony do wykrywania gazów halogenowych, w tym wielu czynników stosowanych w układach klimatyzacyjnych, chłodniczych i instalacjach odzysku czynnika. Urządzenie wskazuje zmierzone stężenie w zakresie od 0 do 1000 ppm i umożliwia ustawienie dolnego oraz górnego progu alarmowego.

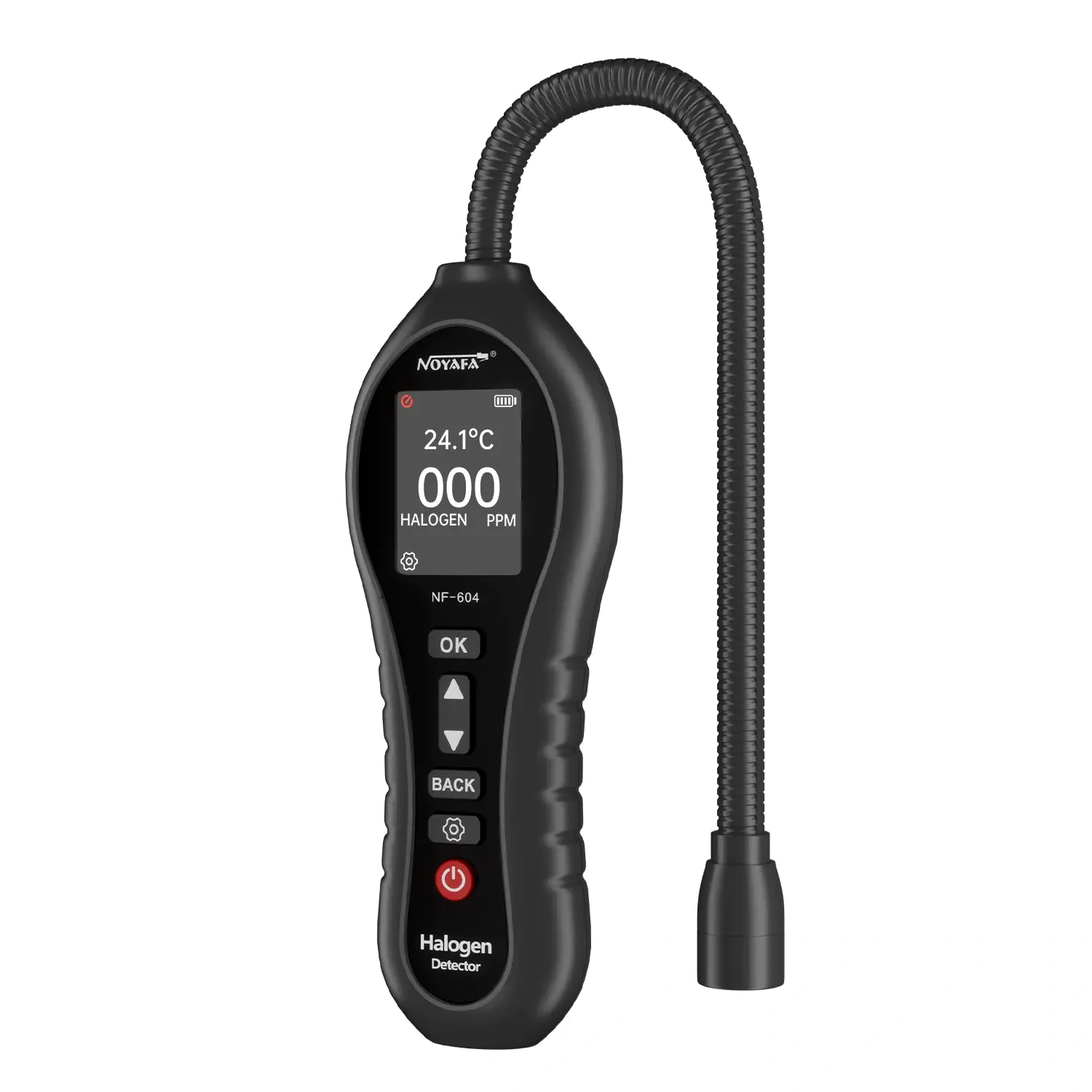

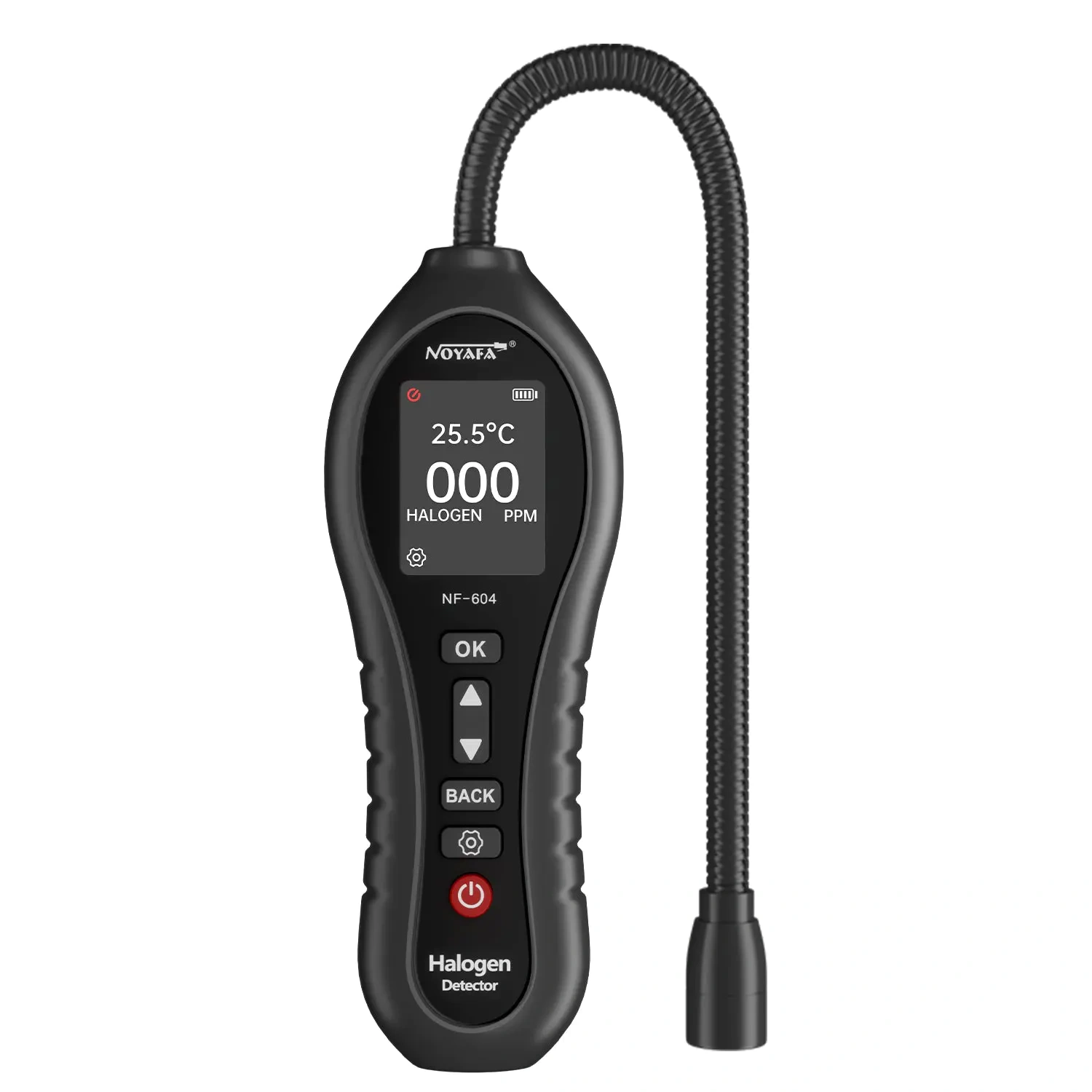

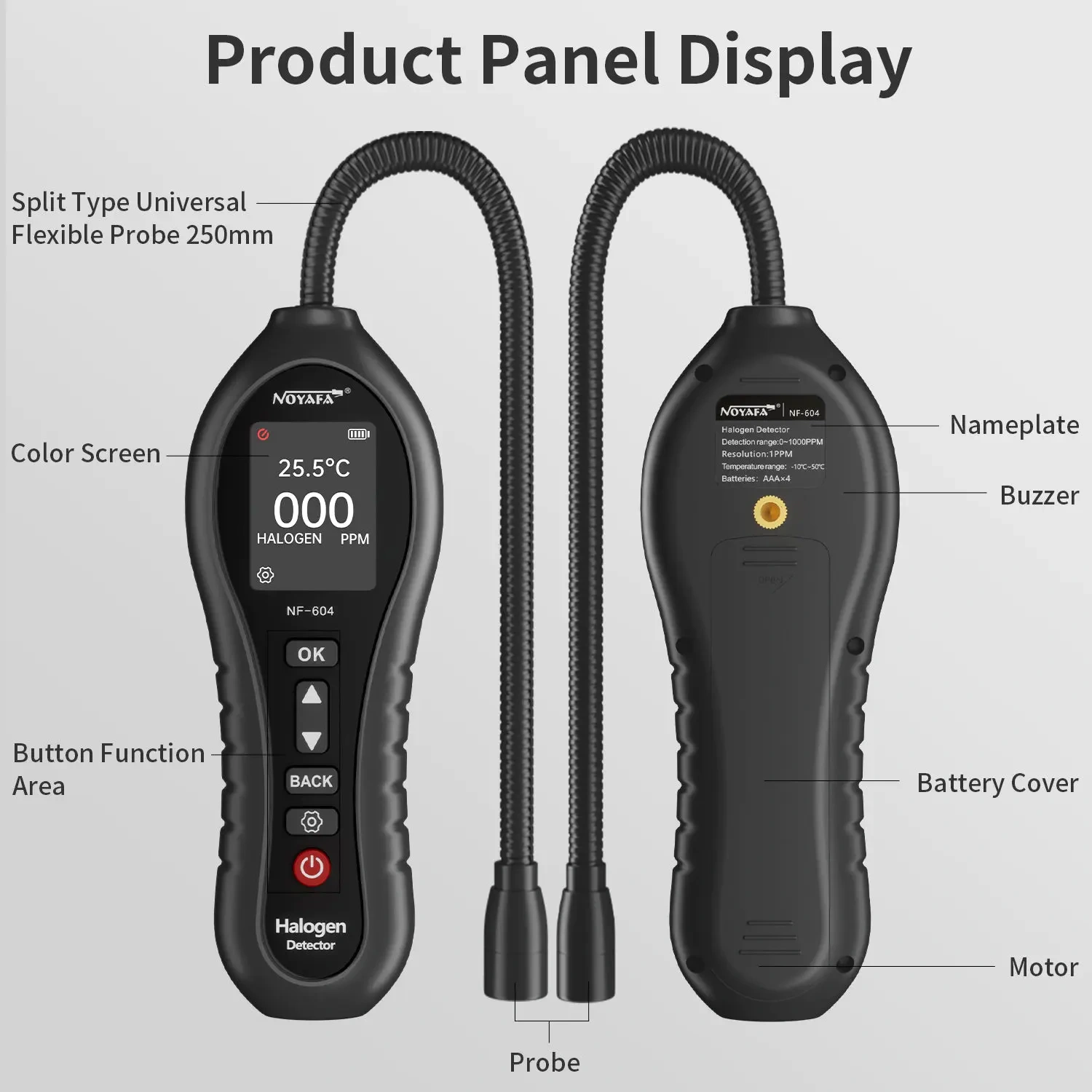

Elastyczna sonda o długości około 250 mm ułatwia kontrolę połączeń, zaworów, wymienników, przewodów i innych miejsc, do których trudno dotrzeć standardowym przyrządem. Wynik, temperatura otoczenia, stan baterii oraz komunikaty alarmowe są prezentowane na kolorowym ekranie.
Najważniejsze cechy
- wykrywanie gazów halogenowych i czynników chłodniczych
- bezpośredni odczyt stężenia w ppm
- alarm dźwiękowy, wibracyjny i wizualny
- regulowany dolny i górny próg alarmowy
- elastyczna sonda pomiarowa o długości około 250 mm
- pomiar temperatury otoczenia w °C lub °F
- kolorowy ekran z czytelnymi komunikatami
- automatyczna kontrola czujnika po uruchomieniu
- automatyczne wyłączenie po 15, 30 lub 60 minutach albo praca ciągła
- wybór języka angielskiego lub chińskiego
- zasilanie czterema bateriami AAA
Zastosowanie
Detektor może być używany podczas kontroli i serwisowania:
- klimatyzacji domowej i przemysłowej
- klimatyzacji samochodowej
- lodówek i zamrażarek
- układów chłodniczych
- urządzeń do odzysku czynnika chłodniczego
- instalacji wykorzystujących halogenowe środki gaśnicze
- połączeń rurowych, zaworów, skraplaczy i parowników
NF-604 wykrywa między innymi czynniki z grup CFC, HCFC i HFC. W dokumentacji wymieniono między innymi R11, R12, R13, R22, R32, R123, R124, R134a, R404A, R407C, R410A, R417A, R502, R507 i R600a.
Specyfikacja techniczna
- model: Noyafa NF-604
- rodzaj urządzenia: detektor gazów halogenowych
- metoda pomiarowa: czujnik półprzewodnikowy
- zakres wskazań: 0–1000 ppm
- rozdzielczość: 1 ppm
- błąd pomiaru gazu: ±5% pełnej skali
- czas nagrzewania: 30 s
- czas odpowiedzi T90: poniżej 30 s
- alarm dolnego progu: regulowany
- alarm górnego progu: regulowany
- sygnalizacja alarmu: dźwięk, wibracje i zmiana koloru komunikatu na ekranie
- pomiar temperatury: od −10°C do 50°C
- dokładność pomiaru temperatury: ±1°C lub ±2°F
- jednostki temperatury: °C i °F
- jednostka stężenia gazu: ppm
- ekran: kolorowy
- długość elastycznej sondy: około 250 mm
- temperatura pracy: od −10°C do 50°C
- wilgotność pracy: od 10% do 99% RH bez kondensacji
- automatyczne wyłączenie: 15 min, 30 min, 60 min lub wyłączone
- czas pracy: ponad 6 godzin
- alarm niskiego napięcia: 4,35 ±0,1 V
- automatyczne wyłączenie przy niskim napięciu: 3,5 ±0,2 V
- zasilanie: 4 baterie AAA 1,5 V - brak w zestawie

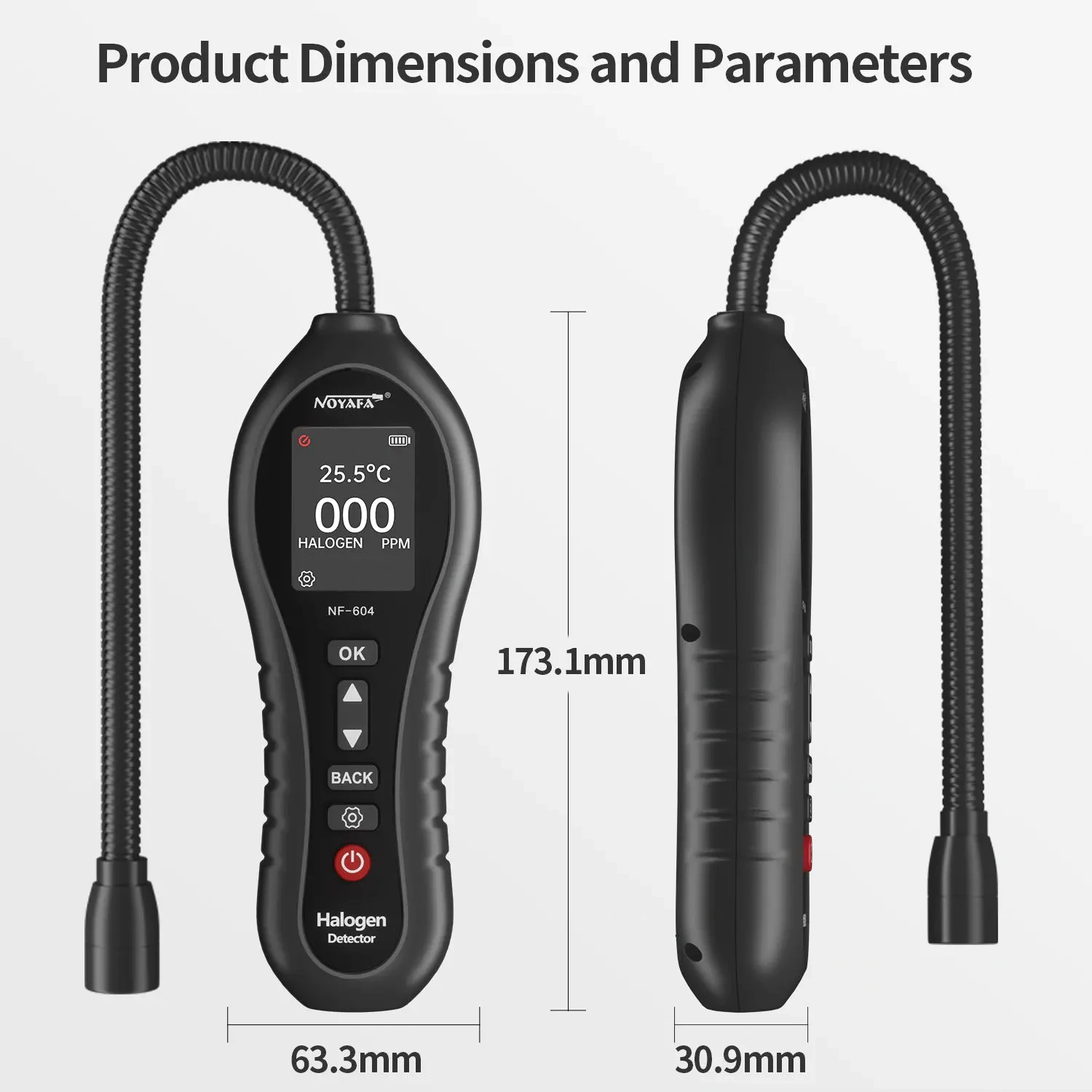

- wymiary urządzenia: 173,1 × 63,3 × 30,9 mm
W zestawie
- detektor gazów halogenowych Noyafa NF-604
- instrukcja obsługi
- etui transportowe
Jak prawidłowo szukać wycieku czynnika chłodniczego?

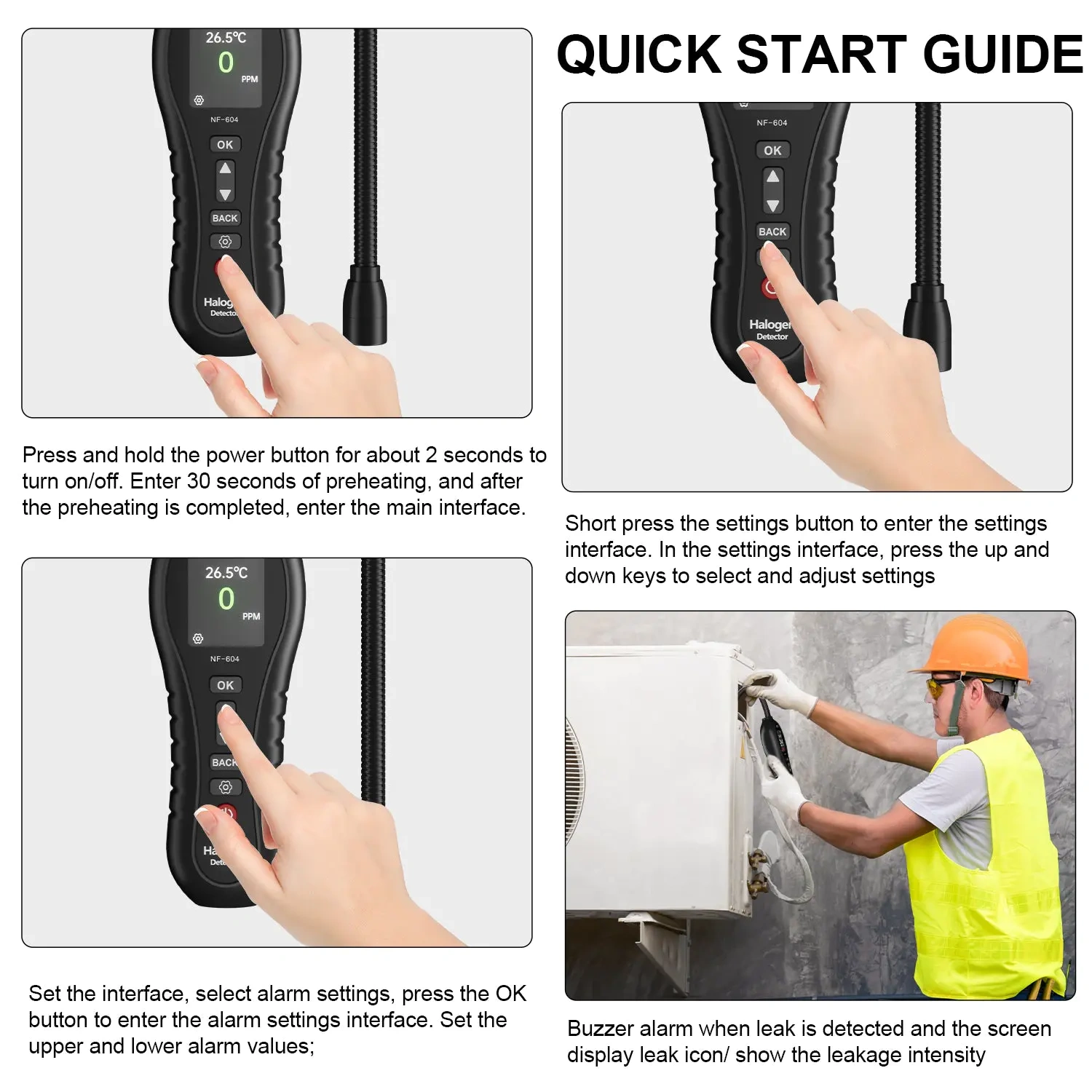

Po włączeniu NF-604 wykonuje kontrolę czujnika i rozpoczyna około 30-sekundowe nagrzewanie. Dopiero po zakończeniu odliczania urządzenie przechodzi do trybu pomiarowego. Ten etap jest potrzebny do ustabilizowania czujnika półprzewodnikowego.
Podczas kontroli instalacji końcówkę sondy należy prowadzić powoli wzdłuż połączeń, zaworów, lutów, przewodów i uszczelnień. Zalecana prędkość przesuwania nie powinna przekraczać 25–50 mm/s, a odległość od badanej powierzchni powinna wynosić maksymalnie około 5 mm.
Jeżeli instalacja może mieć kilka nieszczelności, najpierw warto zlokalizować miejsce o najwyższym wskazaniu. Po usunięciu większego wycieku łatwiej odnaleźć mniejsze źródła ulatniania się czynnika.
W silnie wentylowanym pomieszczeniu niewielki wyciek może być trudniejszy do wykrycia, ponieważ gaz szybko się rozprasza. W takim przypadku należy ograniczyć ruch powietrza i dokładnie osłonić kontrolowany obszar.
Na co zwrócić uwagę przed zakupem?
- NF-604 jest przeznaczony przede wszystkim do gazów halogenowych i nie zastępuje uniwersalnego detektora gazów palnych
- kontakt sondy z metanem lub innymi lotnymi gazami może wywołać alarm i zakłócić lokalizację właściwego wycieku
- przed pomiarem układ chłodniczy powinien być napełniony odpowiednią ilością czynnika
- sondę należy utrzymywać w czystości, ponieważ zabrudzenie może wpływać na wynik
- przyrządu nie należy wystawiać na wysokie stężenia alkoholu, dymu, formaldehydu, toluenu, benzenu, acetonu, gazu z zapalniczek ani oparów farb
- urządzenie wymaga czterech baterii AAA 1,5 V
Najczęściej zadawane pytania
PPM oznacza liczbę części substancji na milion części mieszaniny. W NF-604 jednostka ta służy do prezentowania wykrytego stężenia gazu halogenowego.
Detektor reaguje na liczne czynniki z grup CFC, HCFC i HFC, między innymi R12, R22, R32, R123, R134a, R404A, R407C, R410A, R417A, R502 i R507.
Czujnik półprzewodnikowy potrzebuje czasu na nagrzanie i ustabilizowanie warunków pracy. Pomiar należy rozpocząć dopiero po zakończeniu odliczania.
Poniżej dolnego progu wynik jest wyświetlany bez alarmu. Po przekroczeniu dolnego progu urządzenie uruchamia wolniejszy sygnał i przerywane wibracje. Po przekroczeniu górnego progu sygnał przyspiesza, wibracje stają się ciągłe, a wynik jest wyróżniany na czerwono.
Nie jest to detektor przeznaczony do pomiaru metanu. Metan i niektóre inne lotne substancje mogą jednak pobudzić czujnik i spowodować fałszywy alarm.
Urządzenie wskazuje zmianę stężenia przy końcówce sondy. Powolne przesuwanie sondy i obserwowanie wzrostu wyniku pozwala zawęzić obszar poszukiwań i zlokalizować punkt o największym wycieku.
