Detektor hałasu z regulacją czułości i wyjściem OC - zlutowany KIT AVT 1755
- Wykrywanie głośnego dźwięku do integracji z alarmem, automatyką lub układem sygnalizacji. AVT1755 C to zlutowany układ wymagający zasilania 12 V, ustawienia progu czułości i podłączenia wyjścia OC.
Czujnik przekroczenia poziomu dźwięku - zlutowany AVT1755
Zlutowany detektor hałasu do integracji z układem alarmowym, sygnalizacją lub automatyką niskonapięciową.
Zlutowany detektor hałasu z regulacją czułości

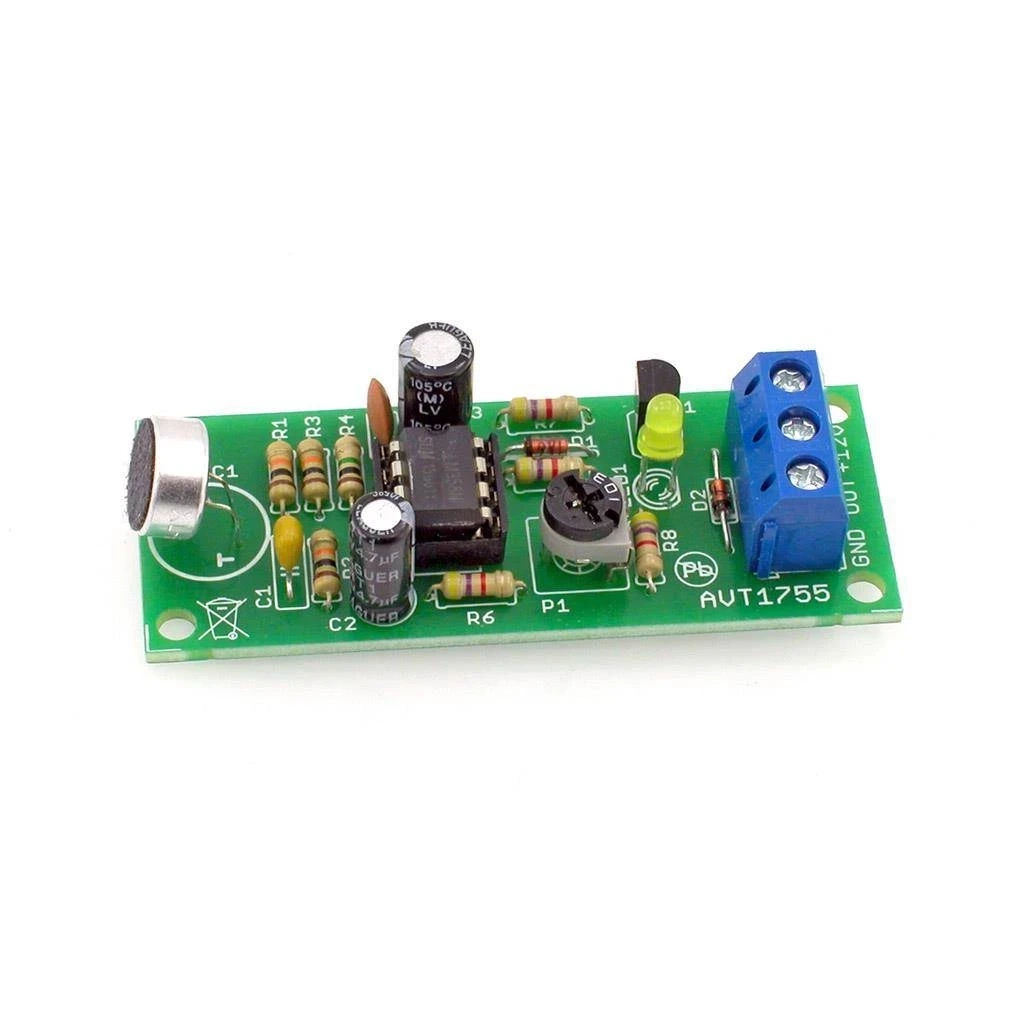

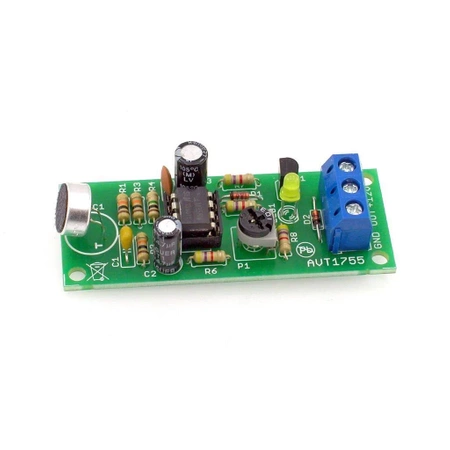

AVT1755 C to zlutowany układ wykrywający przekroczenie ustawionego poziomu dźwięku. Mikrofon elektretowy odbiera sygnał akustyczny, a próg reakcji ustawia się potencjometrem P1.
Wykrycie dźwięku sygnalizuje dioda LED, a wyjście typu otwarty kolektor może przekazać impuls do zewnętrznego układu. Wersja C wymaga zasilania około 12 V DC, ustawienia czułości, podłączenia wyjścia OUT oraz montażu w obudowie lub własnym urządzeniu. To zlutowany moduł do integracji, a nie samodzielny kompletny alarm.
Karta techniczna
AVT1755
Zlutowany detektor hałasu z mikrofonem elektretowym, płynną regulacją progu czułości i wyjściem typu otwarty kolektor.
| Wersja | C – zlutowany układ |
| Funkcja | wykrywanie przekroczenia ustawionego poziomu dźwięku |
| Przetwornik akustyczny | mikrofon elektretowy |
| Układ scalony | LM358 |
| Regulacja | płynna regulacja progu czułości potencjometrem P1 |
| Sygnalizacja | dioda LED sygnalizująca wykrycie dźwięku |
| Wyjście | otwarty kolektor, impulsy prostokątne |
| Obciążenie wyjścia | maks. 100 mA |
| Zasilanie | około 12 V DC |
| Pobór prądu | około 2 mA w stanie spoczynku |
| Płytka PCB | 24×60 mm |
Wersja
AVT1755 C – zlutowany układ. Wersja zawiera zmontowany detektor hałasu z mikrofonem elektretowym, układem LM358, tranzystorem wyjściowym, diodą LED, regulacją czułości, złączem zasilania i wyjścia oraz pozostałymi elementami. Układ wymaga zasilania około 12 V DC, ustawienia progu czułości i integracji z docelowym systemem.
Notes
Czułość ustawia się potencjometrem P1. Im bliżej krawędzi płytki znajduje się suwak potencjometru, tym mniejsza czułość detektora.
Zbyt niski próg może powodować przypadkowe zadziałania, np. wskutek fluktuacji powietrza wokół mikrofonu.
Wyjście typu otwarty kolektor generuje krótkie impulsy. Jeżeli wyjście ma uruchamiać przekaźnik lub dłuższą sygnalizację, warto zastosować dodatkowy układ wydłużający impuls.
Zlutowany układ nie jest kompletnym alarmem. Do pracy wymaga zasilania, ustawienia progu, podłączenia wyjścia i montażu w obudowie albo własnym urządzeniu.
Uwaga: wyjście OUT jest wyjściem typu otwarty kolektor o obciążalności do 100 mA. Nie należy podłączać do niego bezpośrednio dużych obciążeń; do sterowania przekaźnikiem lub długim impulsem może być potrzebny dodatkowy układ pośredniczący.
Najczęściej zadawane pytania
AVT1755 C to zlutowany układ detektora hałasu z mikrofonem elektretowym, LM358, tranzystorem wyjściowym, diodą LED, regulacją czułości oraz złączem zasilania i wyjścia. Wymaga zasilania około 12 V DC i ustawienia progu zadziałania.
Do wykrywania przekroczenia ustawionego poziomu dźwięku. Układ może być używany jako czujnik zdarzeń akustycznych w alarmie, elektronicznej niani lub prostym systemie sygnalizacji.
Nie. To zlutowany moduł detektora hałasu do montażu w obudowie albo własnym urządzeniu. Do pracy wymaga zasilania, ustawienia czułości i podłączenia do docelowego układu.
Wyjście OUT jest typu otwarty kolektor i może być obciążone prądem do 100 mA. Na wyjściu pojawiają się krótkie impulsy prostokątne.
Układ wymaga zasilania około 12 V DC. Zasilanie nie musi być stabilizowane, ale powinno być dobrze filtrowane.
