Detektor hałasu z regulacją czułości i wyjściem OC - PCB do projektu AVT 1755
- Detektor hałasu wykrywa przekroczenie ustawionego poziomu dźwięku i sygnalizuje zdarzenie na wyjściu OC. Wersja A zawiera PCB do AVT1755; elementy kompletujesz osobno.
Czujnik przekroczenia poziomu dźwięku - płytka PCB do AVT1755

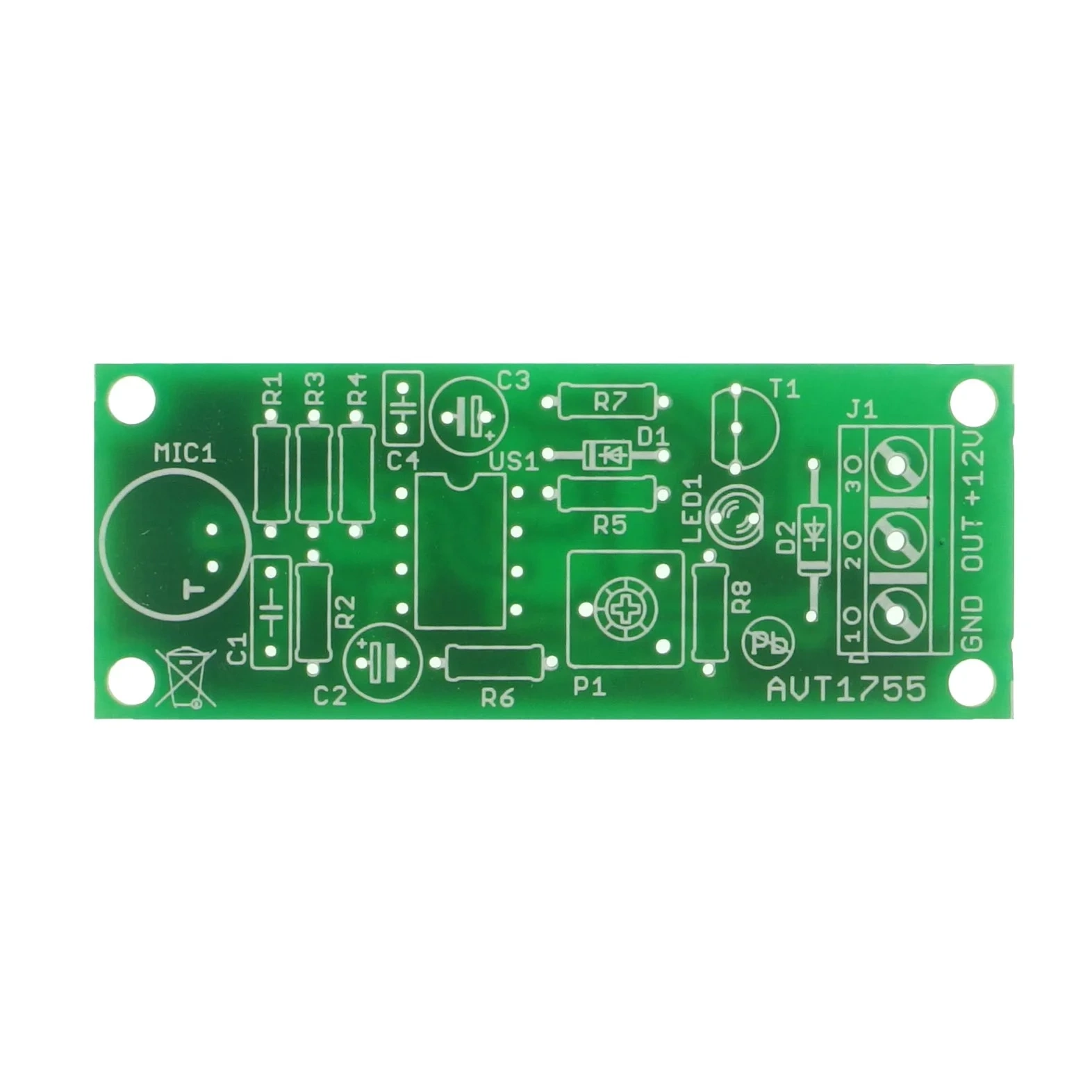

Płytka PCB do wykonania detektora hałasu z płynną regulacją czułości i wyjściem typu otwarty kolektor.
Wykrywanie dźwięku powyżej ustawionego progu
AVT1755 to detektor hałasu reagujący na przekroczenie ustawionego poziomu dźwięku. Mikrofon elektretowy odbiera sygnał akustyczny, a układ LM358 wzmacnia go i porównuje z progiem ustawianym potencjometrem.
Wykrycie dźwięku sygnalizuje dioda LED, a wyjście typu otwarty kolektor pozwala przekazać impuls do zewnętrznego układu sterującego. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1755
Detektor hałasu z mikrofonem elektretowym, płynną regulacją progu czułości i wyjściem typu otwarty kolektor.
| Wersja | A – płytka drukowana PCB |
| Funkcja | wykrywanie przekroczenia ustawionego poziomu dźwięku |
| Przetwornik akustyczny | mikrofon elektretowy |
| Układ scalony | LM358 |
| Regulacja | płynna regulacja progu czułości potencjometrem P1 |
| Sygnalizacja | dioda LED sygnalizująca wykrycie dźwięku |
| Wyjście | otwarty kolektor, impulsy prostokątne |
| Obciążenie wyjścia | maks. 100 mA |
| Zasilanie | około 12 V DC |
| Pobór prądu | około 2 mA w stanie spoczynku |
| Płytka PCB | 24×60 mm |
Wersja
AVT1755 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R3: 10 kΩ
- R4: 1 MΩ
- R5–R8: 4,7 kΩ
- P1: 10 kΩ, montażowy leżący
- C1: 680 nF
- C2: 4,7 µF
- C3: 100 µF / 25 V
- C4: 100 nF
- D1: dioda Zenera 9,1 V / 0,4 W
- D2: 1N4148
- LED1: dioda LED
- MIC1: mikrofon elektretowy
- T1: BC546
- US1: LM358
- J1: DG301-5.0/3
Notes
Czułość ustawia się potencjometrem P1. Im bliżej krawędzi płytki znajduje się suwak potencjometru, tym mniejsza czułość detektora.
Zbyt niski próg może powodować przypadkowe zadziałania, np. wskutek fluktuacji powietrza wokół mikrofonu.
Wyjście typu otwarty kolektor generuje krótkie impulsy. Jeżeli wyjście ma uruchamiać przekaźnik lub dłuższą sygnalizację, warto zastosować dodatkowy układ wydłużający impuls.
Wzmocnienie przedwzmacniacza można zmienić przez dobór rezystora R4: większa rezystancja zwiększa wzmocnienie, mniejsza je zmniejsza.
Uwaga: wyjście OUT jest wyjściem typu otwarty kolektor o obciążalności do 100 mA. Nie należy podłączać do niego bezpośrednio dużych obciążeń; do sterowania przekaźnikiem lub długim impulsem może być potrzebny dodatkowy układ pośredniczący.
Najczęściej zadawane pytania
AVT1755 A zawiera wyłącznie płytkę PCB do projektu detektora hałasu. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do wykrywania przekroczenia ustawionego poziomu dźwięku. Układ może być używany jako czujnik zdarzeń akustycznych w alarmie, elektronicznej niani lub prostym systemie sygnalizacji.
Tak. Próg zadziałania ustawia się potencjometrem P1. Ustawienie zbyt niskiego progu może powodować przypadkowe zadziałania.
Wyjście OUT jest typu otwarty kolektor i może być obciążone prądem do 100 mA. Na wyjściu pojawiają się krótkie impulsy prostokątne.
Układ wymaga zasilania około 12 V DC. Zasilanie nie musi być stabilizowane, ale powinno być dobrze filtrowane.
