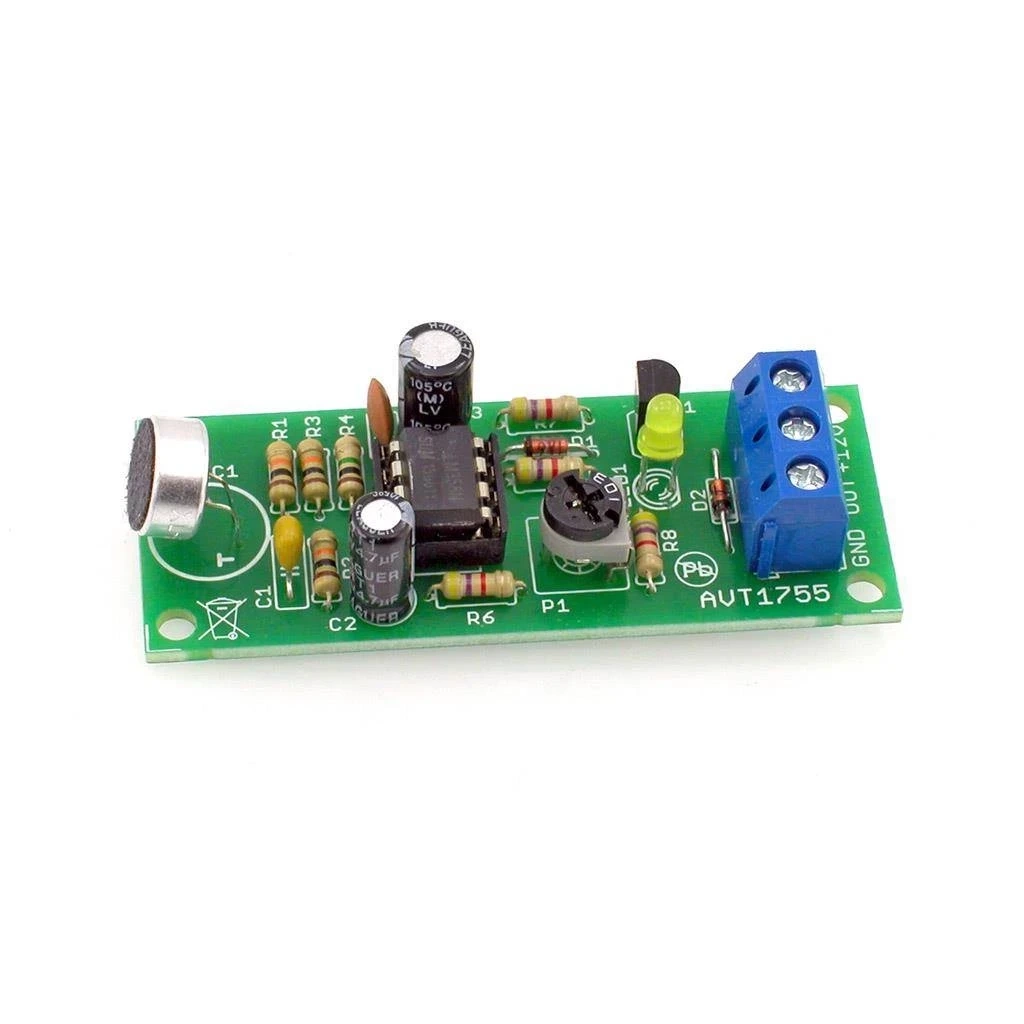

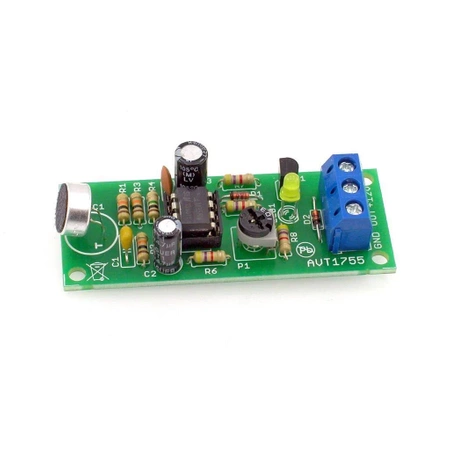

Detektor hałasu z regulacją czułości i wyjściem OC - KIT AVT 1755
- Czujnik hałasu z mikrofonem elektretowym, płynną regulacją czułości i wyjściem otwarty kolektor do 100 mA. AVT1755 B to KIT DIY z PCB i elementami do lutowania.
Czujnik przekroczenia poziomu dźwięku - KIT DIY AVT1755
KIT DIY detektora hałasu z mikrofonem elektretowym, regulacją czułości i wyjściem otwarty kolektor.
Detekcja hałasu z ustawianym progiem reakcji
AVT1755 pozwala wykonać prosty detektor hałasu, który reaguje po przekroczeniu ustawionego poziomu dźwięku. Sygnał z mikrofonu elektretowego trafia do wzmacniacza, a następnie do komparatora, który steruje tranzystorowym wyjściem OUT.
Czułość ustawia się płynnie potencjometrem P1, a zadziałanie sygnalizuje dioda LED. Wyjście typu otwarty kolektor umożliwia przekazanie impulsu do zewnętrznego układu alarmowego, sygnalizacyjnego lub automatyki niskonapięciowej. AVT1755 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1755
Detektor hałasu z mikrofonem elektretowym, płynną regulacją progu czułości i wyjściem typu otwarty kolektor.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | wykrywanie przekroczenia ustawionego poziomu dźwięku |
| Przetwornik akustyczny | mikrofon elektretowy |
| Układ scalony | LM358 |
| Regulacja | płynna regulacja progu czułości potencjometrem P1 |
| Sygnalizacja | dioda LED sygnalizująca wykrycie dźwięku |
| Wyjście | otwarty kolektor, impulsy prostokątne |
| Obciążenie wyjścia | maks. 100 mA |
| Zasilanie | około 12 V DC |
| Pobór prądu | około 2 mA w stanie spoczynku |
| Płytka PCB | 24×60 mm |
Wersja
AVT1755 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, mikrofon elektretowy, układ LM358, tranzystor BC546, diody, potencjometr regulacji czułości, rezystory, kondensatory, złącze i pozostałe elementy do wykonania detektora hałasu.
Notes
Czułość ustawia się potencjometrem P1. Im bliżej krawędzi płytki znajduje się suwak potencjometru, tym mniejsza czułość detektora.
Zbyt niski próg może powodować przypadkowe zadziałania, np. wskutek fluktuacji powietrza wokół mikrofonu.
Wyjście typu otwarty kolektor generuje krótkie impulsy. Jeżeli wyjście ma uruchamiać przekaźnik lub dłuższą sygnalizację, warto zastosować dodatkowy układ wydłużający impuls.
Zasilanie powinno mieć około 12 V DC i być dobrze filtrowane. Układ nie wymaga zasilania stabilizowanego.
Uwaga: wyjście OUT jest wyjściem typu otwarty kolektor o obciążalności do 100 mA. Nie należy podłączać do niego bezpośrednio dużych obciążeń; do sterowania przekaźnikiem lub długim impulsem może być potrzebny dodatkowy układ pośredniczący.
Najczęściej zadawane pytania
AVT1755 B to zestaw KIT z płytką PCB i elementami do zlutowania detektora hałasu. Zawiera m.in. mikrofon elektretowy, LM358, tranzystor BC546, diody, potencjometr, elementy bierne i złącze.
Do wykrywania przekroczenia ustawionego poziomu dźwięku. Układ może być używany jako czujnik zdarzeń akustycznych w alarmie, elektronicznej niani lub prostym systemie sygnalizacji.
Tak. Próg zadziałania ustawia się potencjometrem P1. Ustawienie zbyt niskiego progu może powodować przypadkowe zadziałania.
Wyjście OUT jest typu otwarty kolektor i może być obciążone prądem do 100 mA. Na wyjściu pojawiają się krótkie impulsy prostokątne.
Układ wymaga zasilania około 12 V DC. Zasilanie nie musi być stabilizowane, ale powinno być dobrze filtrowane.
