Dekoracyjna gwiazdka LED z regulacją migania - zlutowany KIT AVT 1653
- Dekoracja LED rozświetli choinkę, okno lub półkę efektem czteroramiennej gwiazdki. AVT1653 C to zlutowany układ do podłączenia zasilania 5–12 VDC.
Migająca ozdoba LED w kształcie gwiazdki - zlutowany AVT1653
Zlutowany układ gwiazdki LED do podłączenia zasilania 5–12 VDC i ustawienia szybkości migania.
Zlutowana gwiazdka LED z regulowanym efektem świetlnym

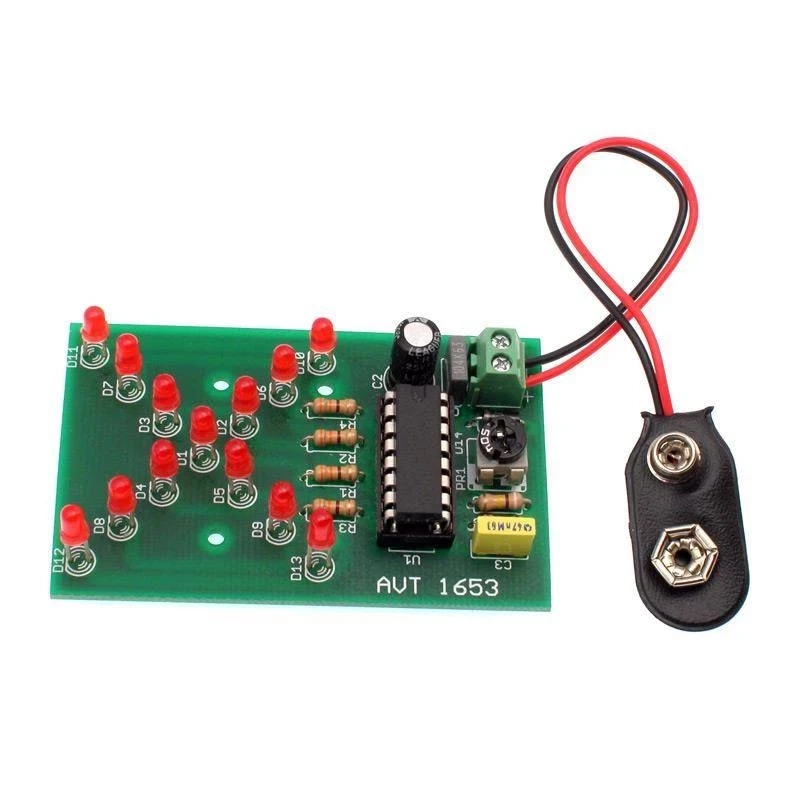

AVT1653 C to zlutowany układ dekoracyjny z 13 diodami LED, które tworzą efekt rozbłyskującej czteroramiennej gwiazdki. Moduł nadaje się do ozdoby choinki, okna, półki albo niewielkiej dekoracji sezonowej.
Szybkość migania ustawia się potencjometrem PR1, a układ może pracować z baterią 9 V 6F22 lub zewnętrznym zasilaczem 5–12 VDC. Wersja C wymaga podłączenia zasilania, ewentualnego przygotowania przewodów, zabezpieczenia mechanicznego płytki i montażu w docelowej dekoracji.
Karta techniczna
AVT1653
Zlutowany dekoracyjny efekt LED w kształcie czteroramiennej gwiazdki, sterowany układem 4060 z generatorem i regulacją częstotliwości świecenia.
| Wersja | C – zlutowany układ |
| Funkcja | dekoracyjna gwiazdka LED z efektem migania |
| Efekt świetlny | rozbłyskująca czteroramienna gwiazda |
| Źródło światła | 13 diod LED 3 mm |
| Sterowanie | układ 4060 z wbudowanym generatorem |
| Regulacja efektu | płynna zmiana częstotliwości pracy potencjometrem PR1 |
| Zasilanie | 5–12 VDC |
| Zasilanie bateryjne | możliwa praca z baterią 9 V 6F22 |
| Zastosowanie | choinka, okno, półka, dekoracja sezonowa |
| Płytka PCB | 65×41 mm |
Wersja
AVT1653 C – zlutowany układ. Wersja zawiera zmontowaną dekoracyjną gwiazdkę LED z układem 4060, 13 diodami LED, potencjometrem regulacji częstotliwości i złączem zasilania. Układ wymaga podłączenia zasilania 5–12 VDC oraz montażu w docelowej dekoracji lub miejscu ekspozycji.
Notes
Potencjometr PR1 pozwala ustawić szybkość migania diod LED. Regulację warto wykonać po zamontowaniu układu w miejscu, w którym dekoracja będzie używana.
Do zasilania można użyć baterii 9 V 6F22 albo zewnętrznego zasilacza 5–12 VDC. Przy pracy z baterii czas świecenia zależy od jej pojemności i ustawionej częstotliwości efektu.
Dioda D14 zabezpiecza układ przed odwrotną polaryzacją napięcia zasilania, ale przed podłączeniem nadal trzeba sprawdzić biegunowość przewodów.
Zlutowany układ nie jest gotową dekoracją w obudowie. Do wygodnego użycia trzeba zapewnić zasilanie, zabezpieczenie mechaniczne płytki i sposób zawieszenia albo ustawienia modułu.
Uwaga: Przed podłączeniem zasilania trzeba sprawdzić polaryzację przewodów i stabilne zamocowanie płytki. Układ powinien pracować wyłącznie z bezpiecznym zasilaniem 5–12 VDC.
Najczęściej zadawane pytania
AVT1653 C to zlutowany układ dekoracyjnej gwiazdki LED z 13 diodami, układem 4060, regulacją szybkości migania i złączem zasilania. Wymaga podłączenia zasilania 5–12 VDC oraz montażu w docelowej dekoracji.
Nie. To zlutowany układ elektroniczny bez obudowy i gotowego systemu mocowania. Do użycia trzeba zapewnić zasilanie oraz sposób zawieszenia albo ustawienia płytki.
Układ tworzy migający efekt czteroramiennej gwiazdki LED. Kolejne grupy diod zapalają się w sekwencji sterowanej przez układ 4060.
Tak. Częstotliwość świecenia diod ustawia się potencjometrem PR1 umieszczonym na płytce.
Układ pracuje z zasilaniem 5–12 VDC. Może być zasilany z baterii 9 V 6F22 albo z zewnętrznego zasilacza DC.
