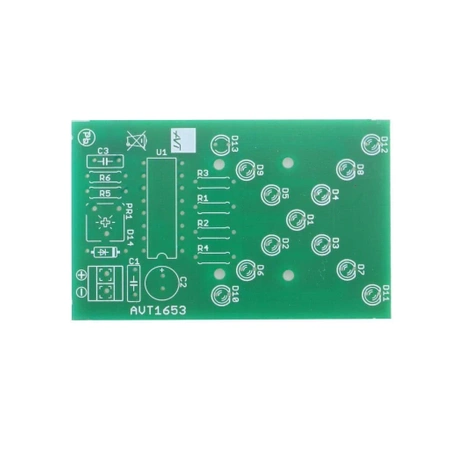

Dekoracyjna gwiazdka LED z regulacją migania - PCB do projektu AVT 1653
- Gwiazdka LED doda migający efekt świetlny do świątecznej dekoracji, okna albo półki. Wersja A zawiera PCB do AVT1653; elementy kompletujesz osobno.
Migająca ozdoba LED w kształcie gwiazdki - płytka PCB do AVT1653

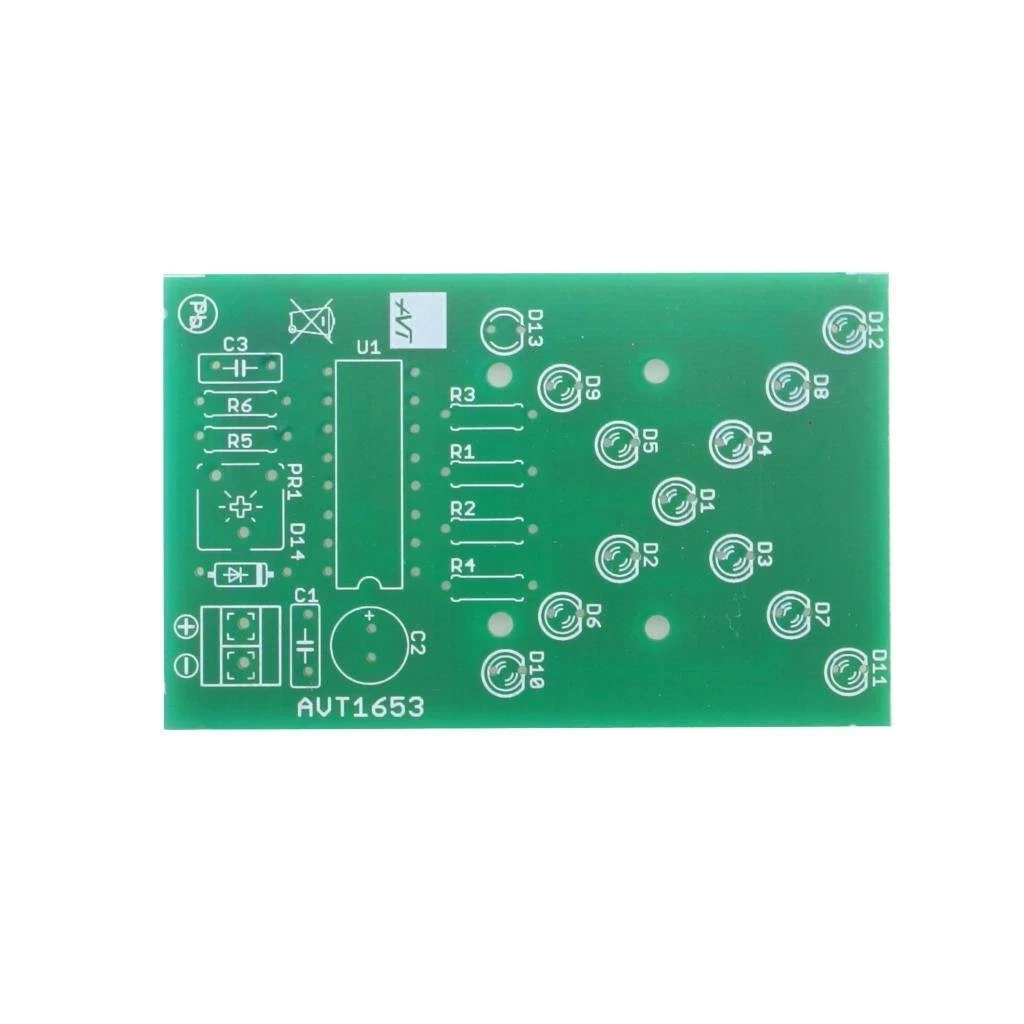

Płytka PCB do wykonania migającej dekoracji LED w kształcie czteroramiennej gwiazdki.
Dekoracyjna gwiazdka LED z regulacją szybkości świecenia
AVT1653 to projekt prostej dekoracji świetlnej, która imituje rozbłyskującą czteroramienną gwiazdę. Układ sprawdza się jako ozdoba na choinkę, do okna, na półkę albo do niewielkiej dekoracji sezonowej zasilanej z baterii lub zasilacza.
Efekt świetlny tworzy 13 diod LED sterowanych przez układ 4060 z wbudowanym generatorem. Częstotliwość migania można płynnie zmieniać potencjometrem PR1, dzięki czemu wygląd dekoracji da się dopasować do miejsca ekspozycji. Wersja A obejmuje samą płytkę PCB; diody LED, układ scalony, elementy generatora, złącze śrubowe i pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1653
Dekoracyjny efekt LED w kształcie czteroramiennej gwiazdki, sterowany układem 4060 z generatorem i regulacją częstotliwości świecenia.
| Wersja | A – płytka drukowana PCB |
| Funkcja | dekoracyjna gwiazdka LED z efektem migania |
| Efekt świetlny | rozbłyskująca czteroramienna gwiazda |
| Źródło światła | 13 diod LED 3 mm |
| Sterowanie | układ 4060 z wbudowanym generatorem |
| Regulacja efektu | płynna zmiana częstotliwości pracy potencjometrem PR1 |
| Zasilanie | 5–12 VDC |
| Zasilanie bateryjne | możliwa praca z baterią 9 V 6F22 |
| Zastosowanie | choinka, okno, półka, dekoracja sezonowa |
| Płytka PCB | 65×41 mm |
Wersja
AVT1653 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R4: 330 Ω
- R5: 910 kΩ
- R6: 1 kΩ
- PR1: potencjometr montażowy 500 kΩ
- C1: 100 nF
- C2: 100 µF
- C3: 47 nF
- D1–D13: dioda LED 3 mm
- D14: 1N4007
- U1: 4060
- Złącze śrubowe – 1 szt.
Notes
Układ jest przewlekany i łatwy w montażu. Prace najlepiej rozpocząć od rezystorów R1–R6 oraz diody D14, a następnie wlutować podstawkę układu U1 i diody LED.
Potencjometr PR1 pozwala ustawić szybkość migania diod LED. Po zmontowaniu wystarczy podłączyć zasilanie 5–12 VDC i dobrać częstotliwość efektu do własnych upodobań.
Dioda D14 zabezpiecza układ przed odwrotną polaryzacją napięcia zasilania, ale przed uruchomieniem nadal trzeba sprawdzić biegunowość przewodów.
Do zasilania można użyć baterii 9 V 6F22 albo zewnętrznego zasilacza DC. W dekoracji wiszącej warto zadbać o odciążenie przewodów zasilających.
Uwaga: Przed włączeniem układu trzeba sprawdzić polaryzację zasilania, orientację diod LED, diody D14, kondensatora C2 i układu U1. Nieprawidłowy montaż może uniemożliwić uzyskanie efektu świetlnego.
Najczęściej zadawane pytania
AVT1653 A zawiera wyłącznie płytkę PCB do projektu dekoracyjnej gwiazdki LED. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ tworzy migający efekt czteroramiennej gwiazdki LED. Kolejne grupy diod zapalają się w sekwencji sterowanej przez układ 4060.
Tak. Częstotliwość świecenia diod ustawia się potencjometrem PR1 umieszczonym na płytce.
Układ pracuje z zasilaniem 5–12 VDC. Może być zasilany z baterii 9 V 6F22 albo z zewnętrznego zasilacza DC.
Nie. Efekt świetlny generuje układ 4060 z wbudowanym generatorem, dlatego do działania nie jest potrzebny mikrokontroler ani programowanie.
