Dekoder zamieniający kod BCD na jedno aktywne wyjście z dziesięciu

Wyświetlacz wielocyfrowy, przełącznik obrotowy albo sterowanie sekwencyjne wymagają zamiany liczby zapisanej czterema bitami na sygnał na jednej linii z dziesięciu. Układ ustawia w stan wysoki dokładnie to wyjście, którego numer odpowiada wartości na wejściach, a pozostałe dziewięć pozostawia w stanie niskim. Dla kodów od 10 do 15, wykraczających poza zakres BCD, wszystkie wyjścia pozostają nieaktywne. Seria CMOS 4000 pracuje w szerokim zakresie napięć zasilania i pobiera znikomy prąd w stanie spoczynku, ale przełącza się wolniej niż odpowiedniki z serii HC, co przy szybkich układach cyfrowych bywa ograniczeniem.

Specyfikacja techniczna

• typ: dekoder BCD na 1 z 10
• wejścia: 4 bity BCD
• wyjścia: 10, aktywne stanem wysokim
• rodzina logiczna: CMOS seria 4000

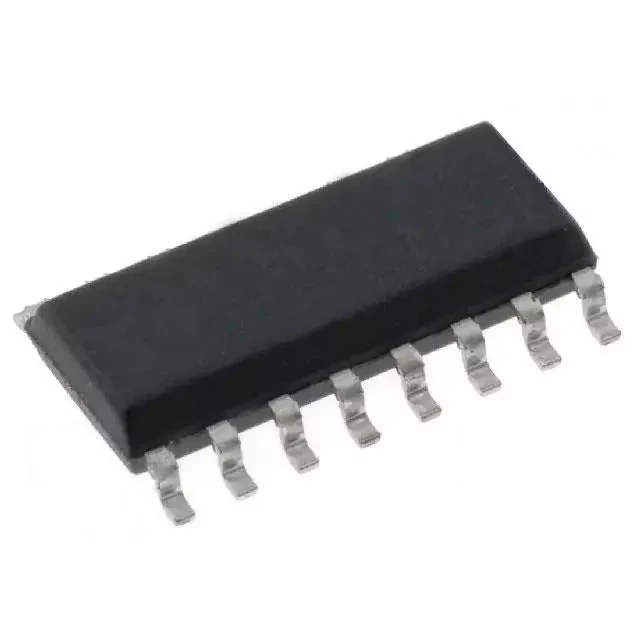

• obudowa: SO-16
• montaż: powierzchniowy
