Czujny Byk LED. Zestaw DIY do nauki lutowania AVT EDU629

Zlutuj byka, podłącz baterię i zobacz, jak czerwone oczy reagują na dźwięk

AVT EDU629 to zestaw elektroniczny DIY, z którego po montażu powstaje efektowny układ LED reagujący na hałas. Gdy w otoczeniu jest cicho, czerwone diody pozostają wygaszone. Dmuchnięcie w mikrofon albo krótki głośniejszy dźwięk powoduje nagłe rozbłyśnięcie oczu byka, a potem ich powolne, płynne wygaszenie. Regulacja czułości pozwala eksperymentować z reakcją układu i szybko zobaczyć, jak elektronika odpowiada na dźwięk. Nauka lutowania zamienia się tu w dobrą zabawę z testowaniem, ustawianiem i „drażnieniem” byka.

Najważniejsze w skrócie

• zestaw DIY do samodzielnego lutowania i uruchomienia
• układ LED reagujący na dźwięk
• 2 czerwone diody LED jako oczy byka
• mikrofon pełniący funkcję czujnika dźwięku
• płynne wygaszanie diod po wykryciu hałasu
• siła świecenia zależna od głośności wykrytego dźwięku
• potencjometr do regulacji czułości reakcji
• wyłącznik zasilania
• zasilanie 9 V DC z baterii 6F22
• wymiary płytki 74 × 66 mm
• bateria nie jest dołączona do zestawu

Co daje ten projekt?

Montaż AVT EDU629 kończy się uruchomieniem układu, który reaguje na otoczenie. Po podłączeniu baterii można od razu sprawdzić działanie mikrofonu: krótki dźwięk, dmuchnięcie albo pstryknięcie powoduje rozświetlenie czerwonych oczu byka. Efekt jest prosty do zauważenia, a jednocześnie znacznie ciekawszy niż zwykłe stałe świecenie diody.

Projekt pozwala przećwiczyć lutowanie elementów przewlekanych THT, montaż mikrofonu, wzmacniacza LM358 w podstawce, tranzystora, diody 1N4148, kondensatorów, rezystorów, potencjometru montażowego, włącznika i diod LED. Przy okazji pokazuje, jak sygnał z mikrofonu może zostać wzmocniony i wykorzystany do sterowania efektem świetlnym.

Co znajdziesz w zestawie?

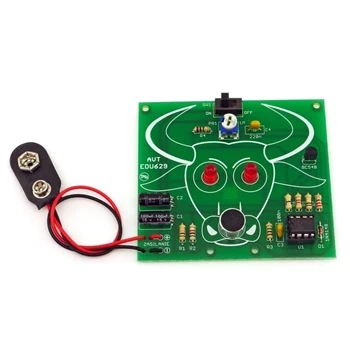

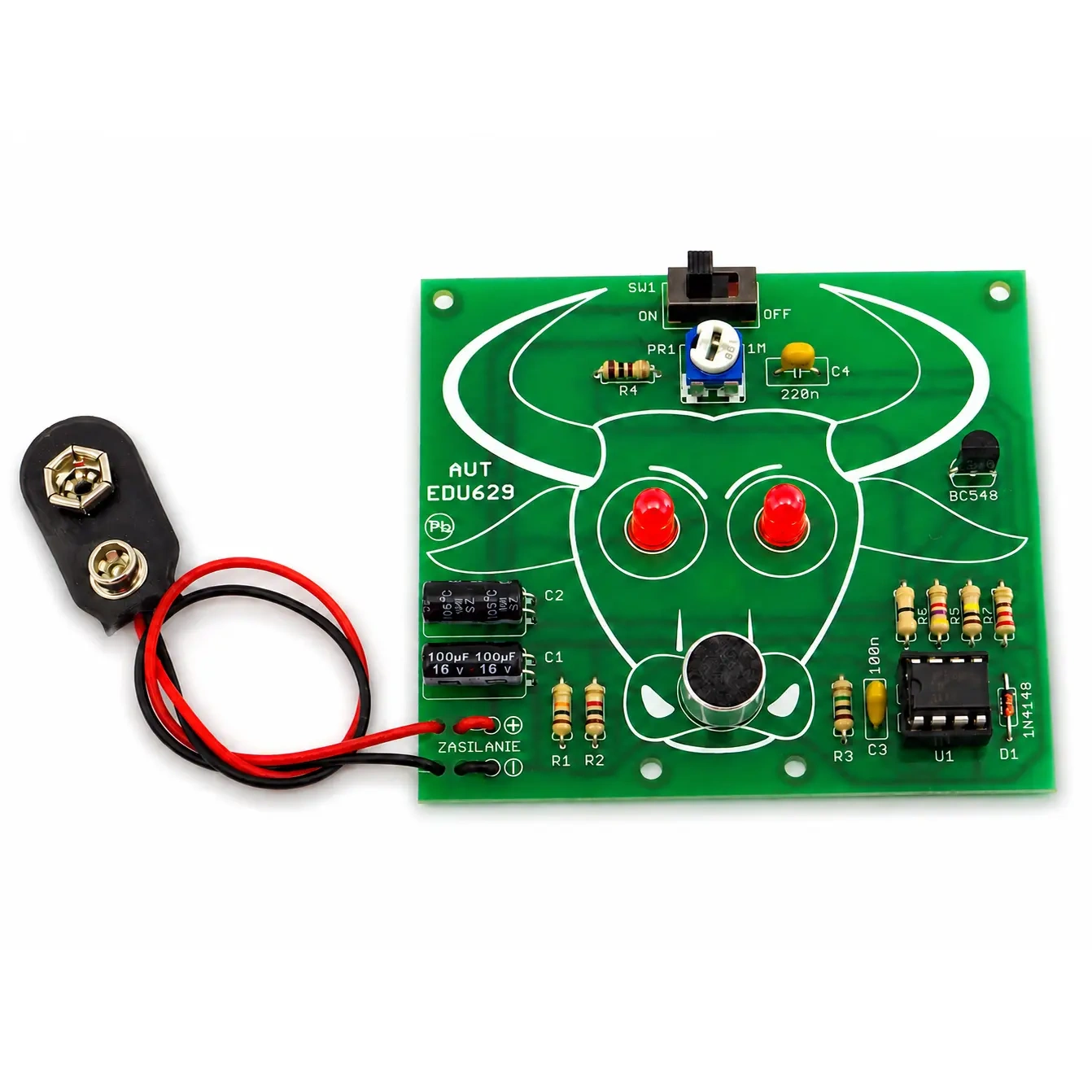

W komplecie znajduje się płytka drukowana PCB, komplet elementów elektronicznych do zlutowania układu, złączka do baterii oraz dokumentacja montażowa.

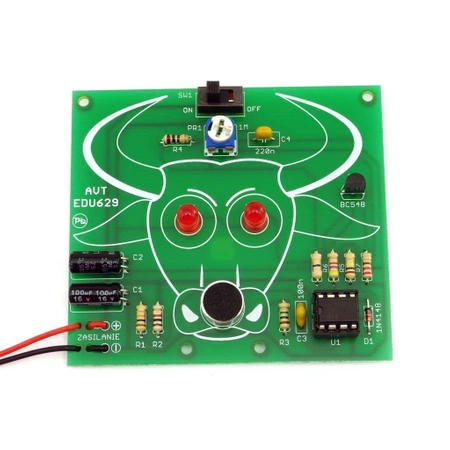

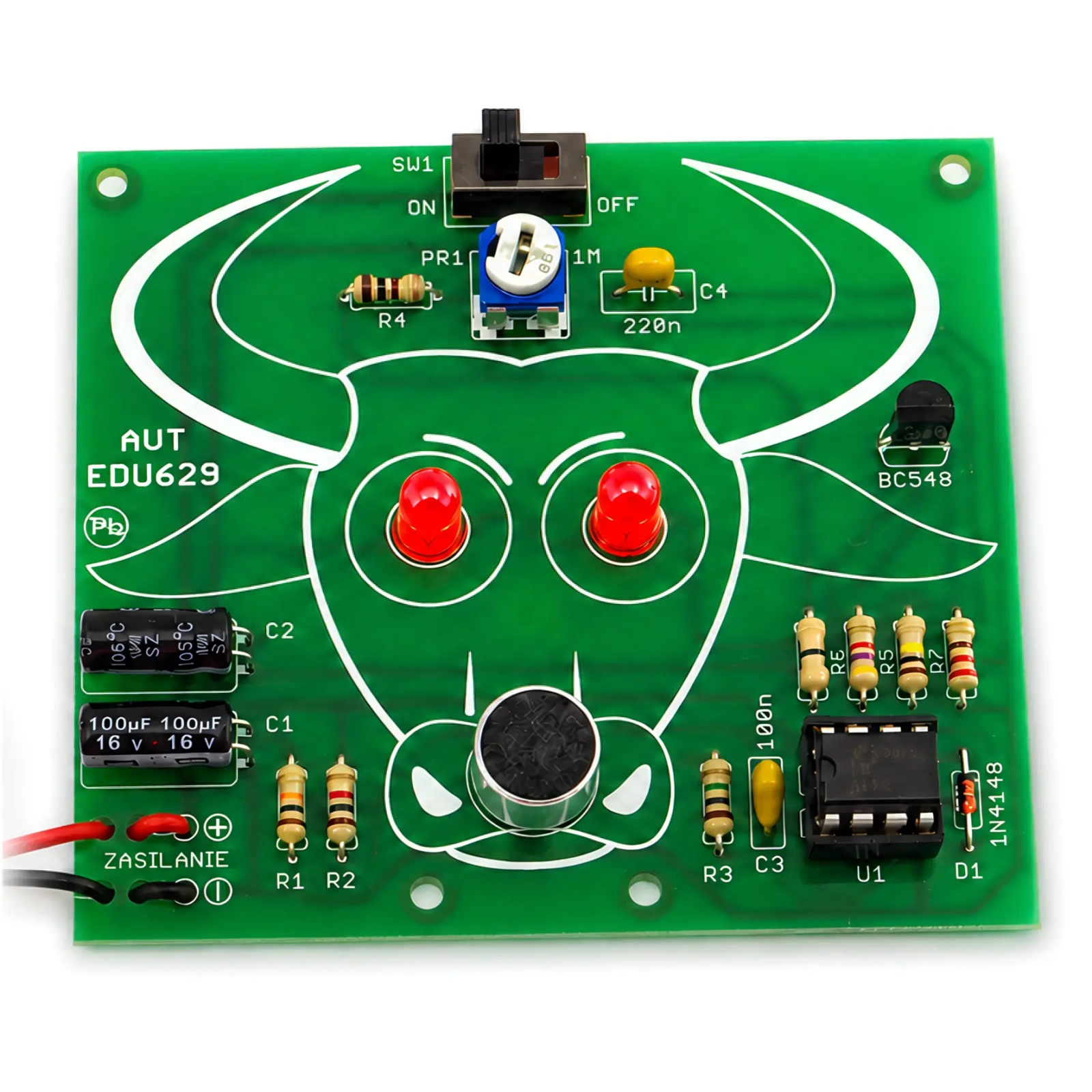

Lista elementów obejmuje między innymi dwie czerwone diody LED 5 mm, mikrofon, układ LM358 z podstawką, tranzystor BC548, diodę 1N4148, potencjometr montażowy 1 MΩ, rezystory, kondensatory, włącznik SW1 oraz złączkę do baterii.

Co dodatkowo będzie potrzebne?

1. Zasilanie: bateria 9 V 6F22

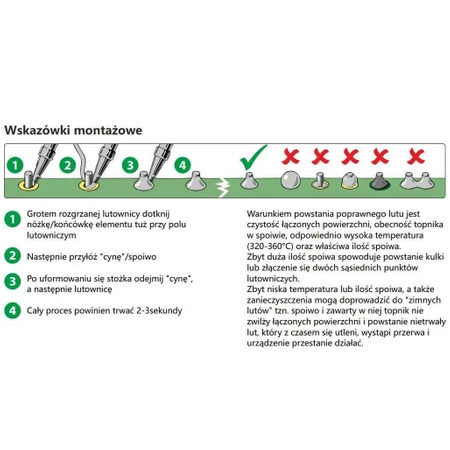

2. Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
3. Do regulacji: mały śrubokręt do ustawienia potencjometru montażowego
4. Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa, uchwyt typu trzecia ręka

Po podłączeniu baterii 9 V układ można uruchomić bez zasilacza warsztatowego. Regulacja potencjometrem pozwala dopasować czułość reakcji byka do warunków w pomieszczeniu.

Dla kogo będzie najlepszy?

• dla osób zaczynających naukę lutowania i szukających projektu z wyraźną reakcją po uruchomieniu
• dla hobbystów, którzy chcą zbudować prosty układ reagujący na dźwięk
• dla osób chcących zobaczyć praktyczne użycie mikrofonu i wzmacniacza operacyjnego
• dla szkół, pracowni technicznych i organizatorów warsztatów lutowania
• jako prezent DIY dla osoby zainteresowanej elektroniką i efektami LED

Projekt AVT EDU nr 629
Czujny byk LED z mikrofonem i płynnym wygaszaniem

Układ wykorzystuje mikrofon jako czujnik dźwięku. Sygnał z mikrofonu trafia do wzmacniacza LM358, a następnie steruje tranzystorem włączającym dwie czerwone diody LED. Im głośniejszy wykryty dźwięk, tym mocniejsze świecenie oczu byka. Po ustaniu sygnału kondensatory odpowiadają za stopniowe wygaszanie diod, dzięki czemu efekt nie kończy się gwałtownie.

Trochę teorii i wskazówki techniczne

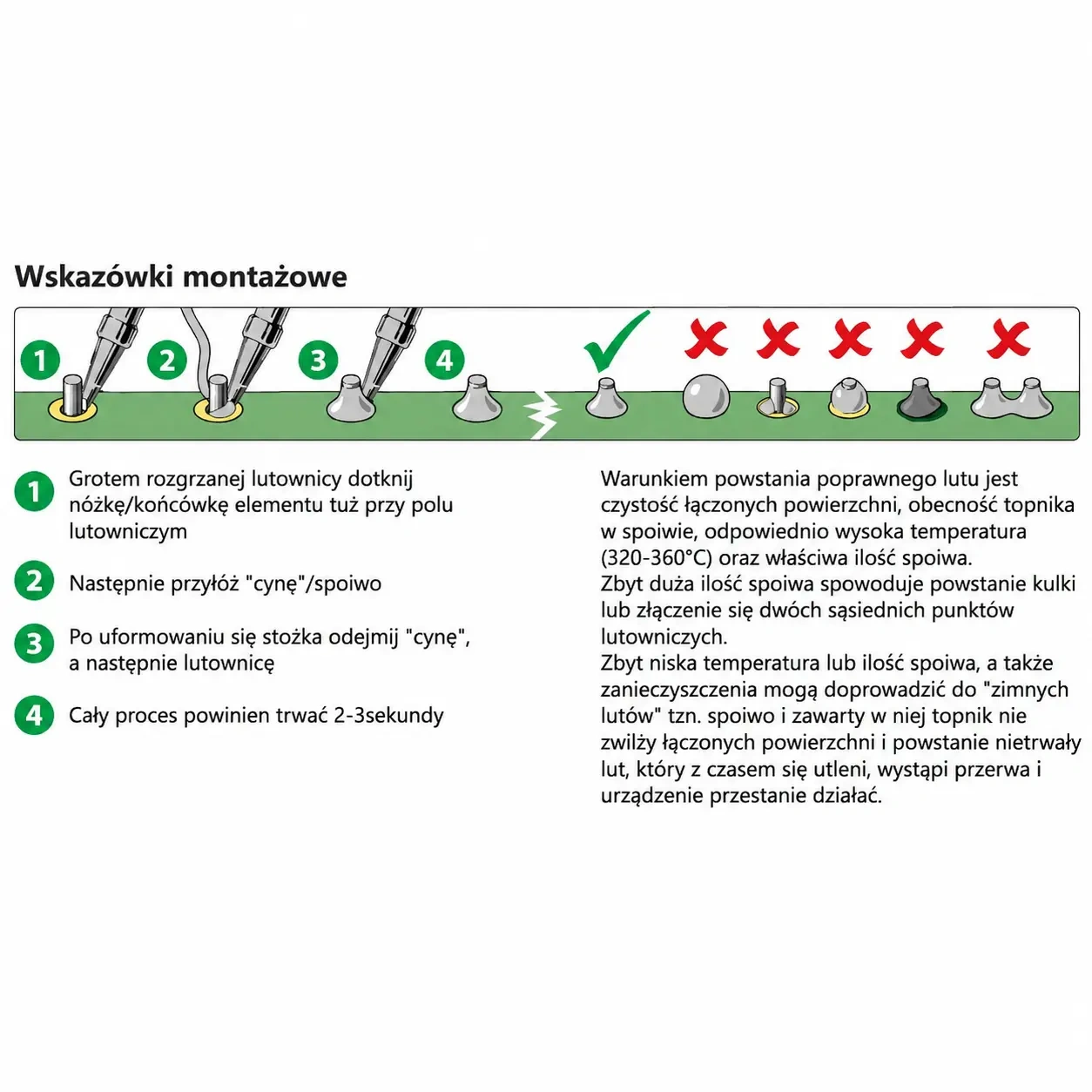

THT oznacza montaż przewlekany. Wyprowadzenia elementów przechodzą przez otwory w płytce PCB, co ułatwia naukę lutowania i kontrolę poprawności połączeń.

Mikrofon działa jako czujnik dźwięku. Reaguje na zmianę ciśnienia akustycznego, a układ przetwarza tę reakcję na sterowanie diodami LED.

LM358 to wzmacniacz operacyjny. W tym projekcie pomaga wzmocnić sygnał z mikrofonu, aby można było wykorzystać go do uruchomienia efektu świetlnego.

Potencjometr montażowy pozwala ustawić czułość reakcji. Po regulacji można dobrać, jak mocno byk ma reagować na dźwięki w otoczeniu.

Diody LED mają polaryzację. Podczas montażu trzeba zwrócić uwagę na anodę, katodę, dłuższą nóżkę i ścięcie obudowy.

Kondensatory elektrolityczne C1 i C2 mają polaryzację. Ich poprawne ustawienie ma znaczenie dla prawidłowej pracy i wygaszania efektu.

Elementy oznaczone wykrzyknikiem w dokumentacji wymagają szczególnej uwagi przy montażu. Dotyczy to między innymi układu scalonego, tranzystora, diody 1N4148 i kondensatorów.

Dlaczego warto wybrać AVT EDU629?

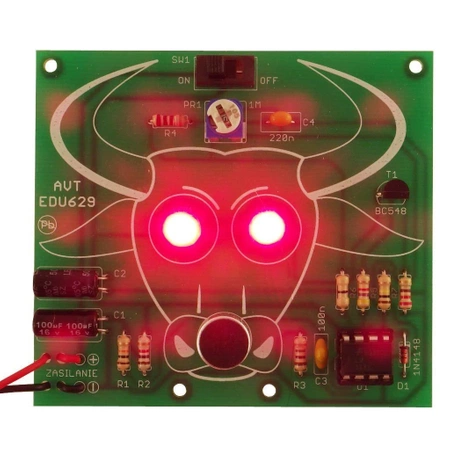

Po zmontowaniu AVT EDU629 od razu widać reakcję układu: czerwone oczy byka rozbłyskują po wykryciu dźwięku i stopniowo gasną, gdy w otoczeniu robi się ciszej. Mikrofon, regulacja czułości i płynne wygaszanie zachęcają do eksperymentowania — można dmuchnąć, pstryknąć, klasnąć albo zmienić ustawienie potencjometru i sprawdzić, jak układ odpowiada. Dzięki temu nauka lutowania nie kończy się na samej płytce: powstaje zabawny, interaktywny projekt LED, który uczy przez działanie i daje dużo frajdy podczas testowania.
