Czujnik wilgoci i zalania z alarmem dźwiękowym - zlutowany KIT AVT 764
- Czujnik wilgoci wykrywa wodę, deszcz lub zwarcie elektrod i uruchamia brzęczyk piezo przy zasilaniu z baterii CR2032. AVT764 C to zlutowany układ do podłączenia czujnika i montażu.
Sygnalizator wilgoci i zalania - zlutowany układ AVT764
Zlutowany czujnik wilgoci z brzęczykiem piezo, zasilaniem CR2032 i elektrodami do wykrywania wody.
Zlutowany sygnalizator wilgoci z czujnikiem rezystancyjnym

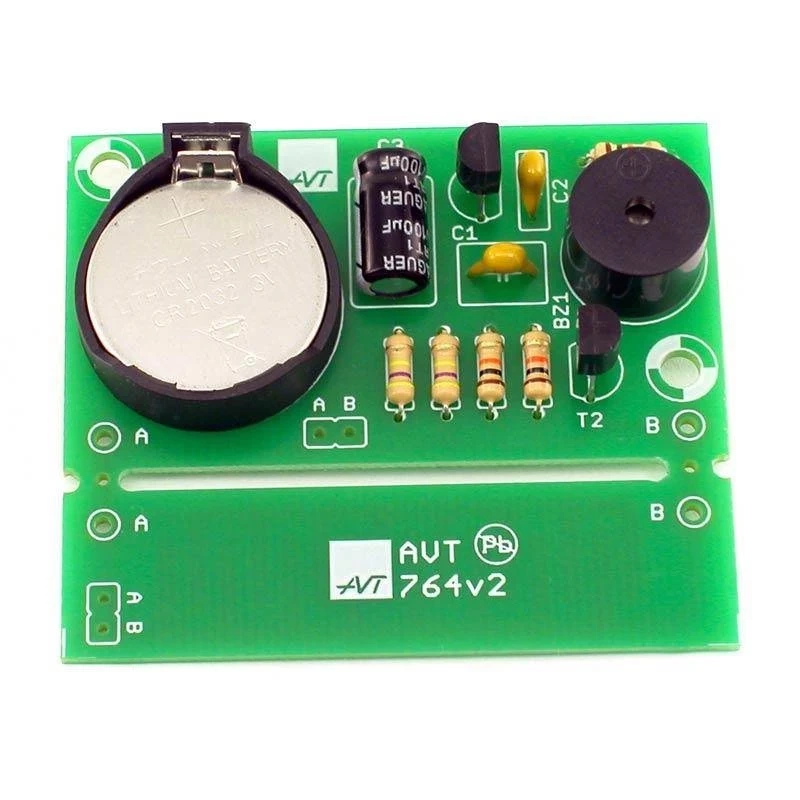

AVT764 C to zlutowany czujnik wilgoci, wody lub deszczu. Układ reaguje na przewodzenie między elektrodami czujnika i uruchamia brzęczyk piezo, sygnalizując pojawienie się wilgoci.

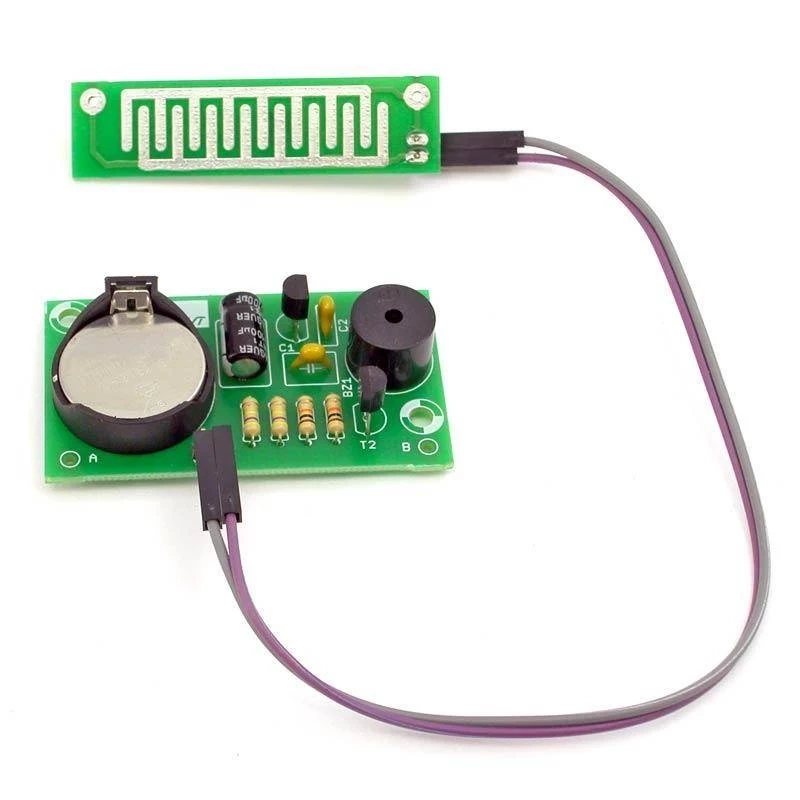

Część z elektrodami można oddzielić od głównej płytki i połączyć przewodami, co ułatwia umieszczenie samego czujnika w miejscu narażonym na wodę. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub aplikacji alarmowej.
Karta techniczna
AVT764
Zlutowany czujnik wilgoci i uniwersalny sygnalizator z brzęczykiem piezo, dwutranzystorowym generatorem i sondą rezystancyjną.
| Kod projektu | AVT764 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | czujnik wilgoci, wody lub deszczu |
| Zasada działania | sygnalizacja zwarcia elektrod czujnika |
| Sygnalizacja | sygnał dźwiękowy z brzęczyka piezo |

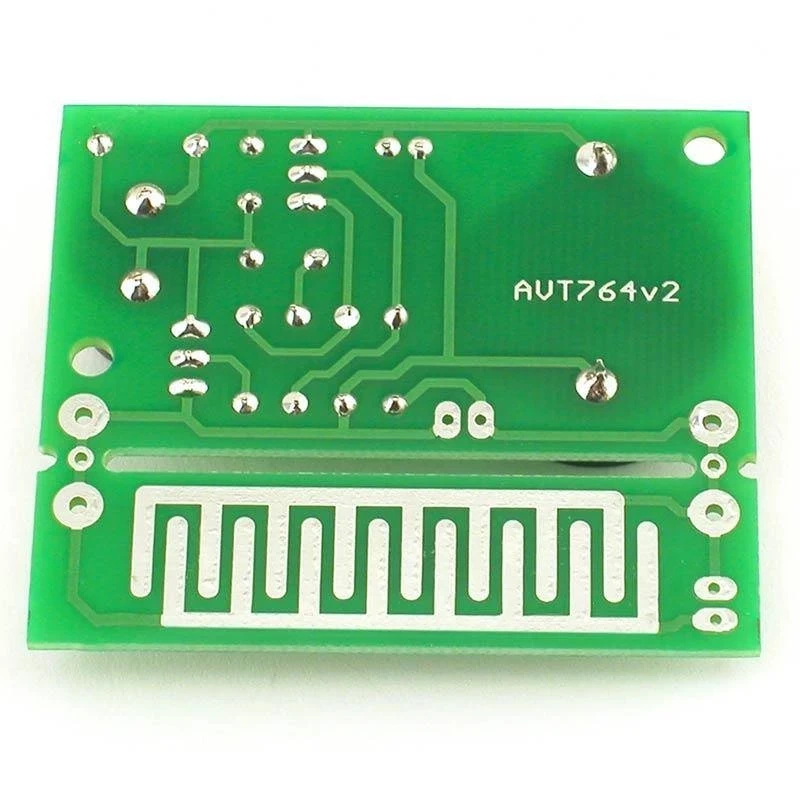

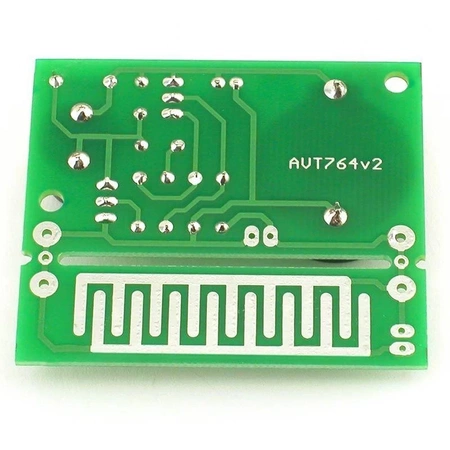

| Czujnik | elektrody w formie grzebienia, możliwość odłamania i podłączenia przewodami |
| Układ | dwutranzystorowy generator z dodatnim sprzężeniem zwrotnym |
| Zasilanie | 3 V DC, bateria CR2032 |
| Pobór prądu w czuwaniu | poniżej 1 µA |
| Wymiary płytki PCB | 54×47 mm |
Wersja
AVT764 C – zlutowany układ. Wersja zawiera zmontowany czujnik wilgoci z sygnalizatorem dźwiękowym przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub aplikacji alarmowej.
Notes
AVT764 C wymaga włożenia baterii CR2032 oraz umieszczenia elektrod czujnika w miejscu, w którym ma być wykrywana woda lub wilgoć.
Jeżeli istnieje ryzyko zalania elektroniki, część z elektrodami warto oddzielić od głównej płytki i połączyć przewodami.
Po zwarciu elektrod przez wodę lub inny przewodzący kontakt układ uruchamia przerywany sygnał dźwiękowy z brzęczyka piezo.
Obudowa powinna chronić część elektroniczną i baterię przed bezpośrednim kontaktem z wodą, a jednocześnie pozostawić elektrody czujnika dostępne dla wilgoci.
Uwaga: AVT764 C nie jest samodzielnym profesjonalnym systemem alarmu zalania. To zlutowany układ do poprawnego podłączenia i zabezpieczenia. Bateria, elektronika i przewody muszą być chronione przed wodą oraz zwarciem.
Najczęściej zadawane pytania
AVT764 C to zlutowany czujnik wilgoci z brzęczykiem piezo. Wymaga podłączenia lub ustawienia elektrod czujnika oraz zabezpieczenia elektroniki.
Do prostego wykrywania wody, deszczu, wilgoci albo zwarcia elektrod w aplikacjach edukacyjnych, demonstracyjnych i alarmowych.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego zabezpieczenia, zasilenia i montażu w docelowej aplikacji.
Nie. Układ działa analogowo i nie zawiera mikrokontrolera.
Układ pracuje z baterii CR2032 o napięciu 3 V DC.
