Czujnik wilgoci i zalania z alarmem dźwiękowym - PCB do projektu AVT 764
- Czujnik wilgoci wykrywa wodę, deszcz lub zwarcie elektrod i uruchamia sygnał dźwiękowy przy poborze czuwania poniżej 1 µA. AVT764 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Sygnalizator wilgoci i zalania - płytka PCB do AVT764
Płytka PCB do wykonania czujnika wilgoci, wody lub deszczu z sygnalizacją dźwiękową i sondą w formie elektrod.
Wykrywanie wilgoci przez zwarcie elektrod
AVT764 to prosty czujnik wilgoci, wody lub deszczu. Układ reaguje na pojawienie się przewodzenia między elektrodami czujnika i uruchamia sygnał dźwiękowy z brzęczyka piezo.

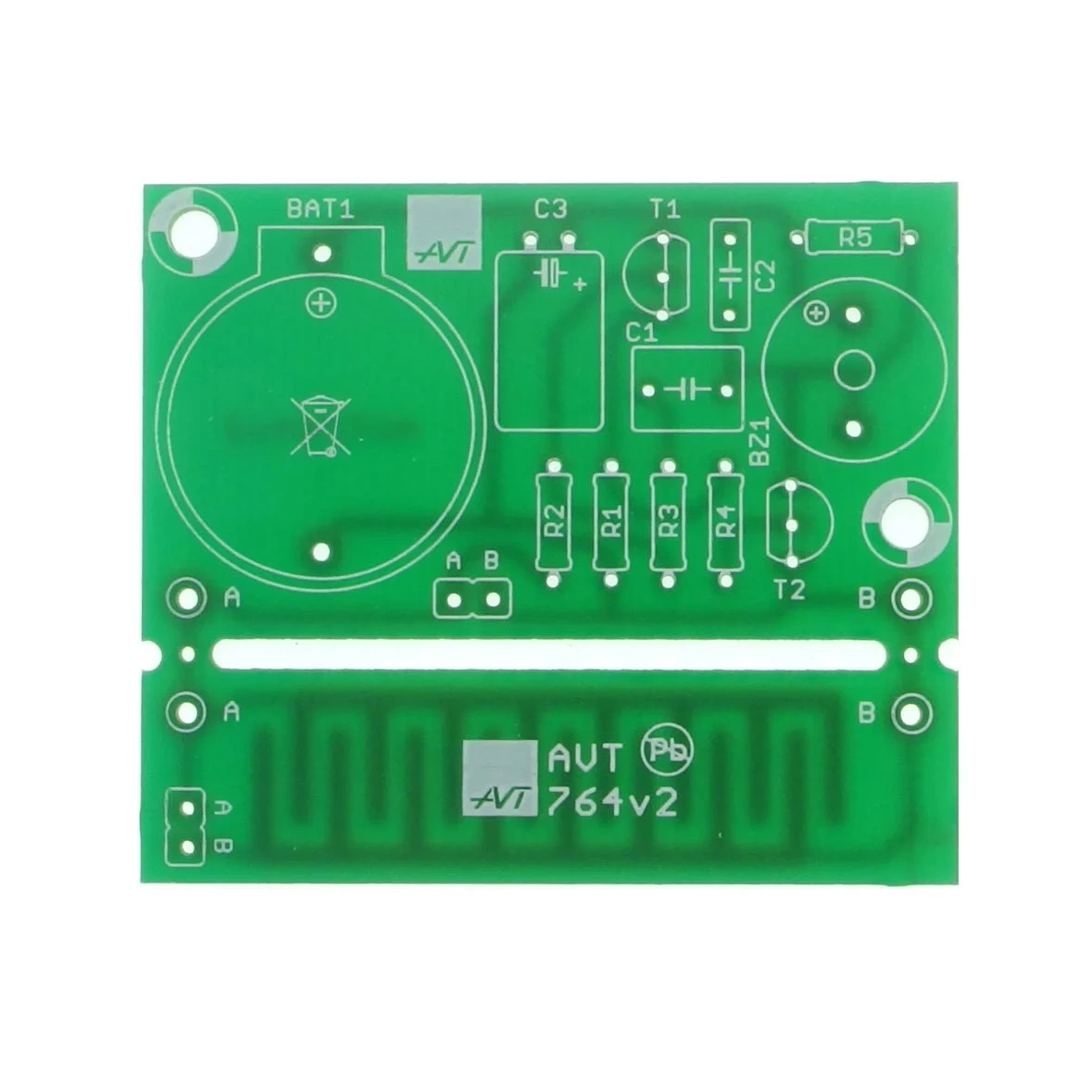

Część płytki z elektrodami w formie grzebienia można odłamać i połączyć z resztą układu przewodami, co ogranicza ryzyko zalania elektroniki. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT764
Czujnik wilgoci i uniwersalny sygnalizator z dwutranzystorowym generatorem, brzęczykiem piezo i elektrodami czujnika na płytce.
| Kod projektu | AVT764 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | czujnik wilgoci, wody lub deszczu |
| Zasada działania | sygnalizacja zwarcia elektrod czujnika |
| Sygnalizacja | sygnał dźwiękowy z brzęczyka piezo |
| Czujnik | elektrody w formie grzebienia, możliwość odłamania i podłączenia przewodami |
| Układ | dwutranzystorowy generator z dodatnim sprzężeniem zwrotnym |
| Zasilanie | 3 V DC, bateria CR2032 |
| Pobór prądu w czuwaniu | poniżej 1 µA |
| Wymiary płytki PCB | 54×47 mm |
Wersja
AVT764 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R2: 470 kΩ
- R3–R5: 10 kΩ
- C1: 1 µF
- C2: 100 nF
- C3: 100 µF
- T1: BC558, BC556 lub BC557
- T2: BC548, BC546 lub BC547
- BZ1: brzęczyk piezo z generatorem
- BAT1: koszyk baterii CR2032
- Elementy opcjonalne: przewody połączeniowe, listwa goldpin 1×2 pin – 2 szt.
Notes
Fragment płytki z elektrodami czujnika można odłamać i połączyć przewodami z główną częścią układu, zwłaszcza gdy istnieje ryzyko zalania wodą.
Zamiast elektrod na płytce można wykorzystać inne elektrody, na przykład dwa odcinki drutu albo blaszki, dobrane do miejsca pomiaru.
Częstotliwość i długość impulsów dźwiękowych zależą między innymi od rezystancji między elektrodami czujnika.
Podczas montażu należy zwrócić uwagę na biegunowość tranzystorów, kondensatora C3, brzęczyka piezo oraz koszyka baterii.
Uwaga: AVT764 jest prostym sygnalizatorem wilgoci i nie zastępuje profesjonalnych systemów ochrony przed zalaniem. Elektronikę należy zabezpieczyć przed wodą, zwarciem i przypadkowym uszkodzeniem mechanicznym.
Najczęściej zadawane pytania
AVT764 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do wykrywania wody, deszczu, wilgoci albo zwarcia elektrod w prostych aplikacjach alarmowych i demonstracyjnych.
Nie. Układ działa analogowo, jako prosty dwutranzystorowy generator uruchamiany przez czujnik rezystancyjny.
Tak. Fragment płytki z elektrodami można odłamać i połączyć przewodami z głównym modułem.
Układ pracuje z baterii CR2032 o napięciu 3 V DC.
