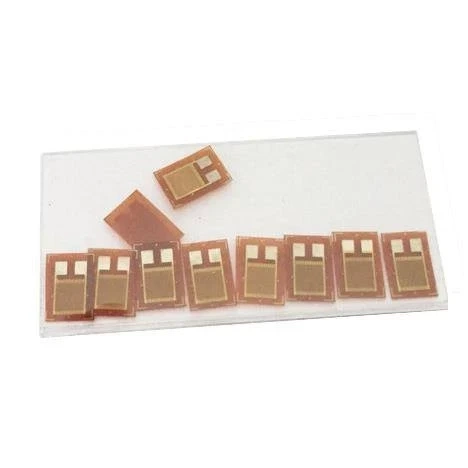

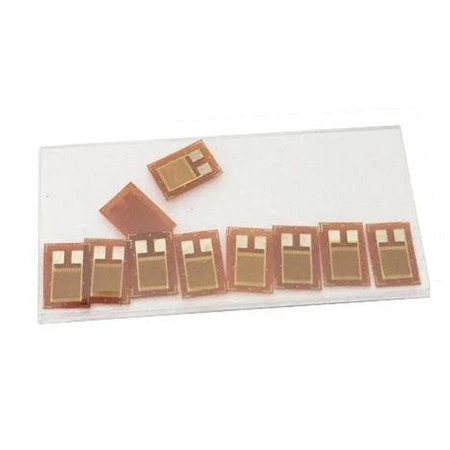

Czujnik tensometryczny BF350 350 Ω do pomiaru odkształceń i naprężeń
Kompaktowy tensometr oporowy BF350 do układów pomiaru odkształcenia
Czujnik tensometryczny BF350 zmienia rezystancję pod wpływem odkształcenia podłoża, dzięki czemu może być stosowany w układach pomiaru naprężeń i siły.
Element ma rezystancję 350 Ω, współczynnik czułości 2–2,20 oraz wymiary 7,4 × 4,4 mm.
Najważniejsze cechy
- Rezystancja 350 Ω
- Granica odkształcenia 2%
- Współczynnik czułości 2–2,20
- Automatyczna kompensacja temperatury
- Zakres temperatury pracy od -30°C do 80°C
- Wymiary 7,4 × 4,4 mm
Zastosowanie
Tensometr służy do budowy układów, które przetwarzają niewielkie odkształcenia mechaniczne na zmianę rezystancji.
- Pomiar odkształceń elementów konstrukcyjnych
- Budowa czujników siły i nacisku
- Eksperymentalne układy tensometryczne
Specyfikacja techniczna
- Model: BF350
- Typ produktu: czujnik tensometryczny
- Rezystancja: 350 Ω
- Granica odkształcenia: 2%
- Współczynnik czułości: 2–2,20
- Temperatura pracy: od -30°C do 80°C
- Szerokość: 7,4 mm
- Długość: 4,4 mm
- Kompensacja temperatury: automatyczna
Warto wiedzieć: dlaczego tensometr wymaga układu pomiarowego
Zmiana rezystancji tensometru jest niewielka, dlatego zwykle mierzy się ją w układzie mostkowym i wzmacnia przed dalszym przetwarzaniem.
Na wynik wpływa także sposób przyklejenia elementu do badanego podłoża oraz kierunek działającego odkształcenia.
Najczęściej zadawane pytania
Rezystancja nominalna wynosi 350 Ω.
Współczynnik czułości mieści się w zakresie 2–2,20.
Granica odkształcenia wynosi 2%.
Zakres temperatury pracy wynosi od -30°C do 80°C.
Wymiary wynoszą 7,4 × 4,4 mm.
Tak, podano automatyczną kompensację temperatury.
