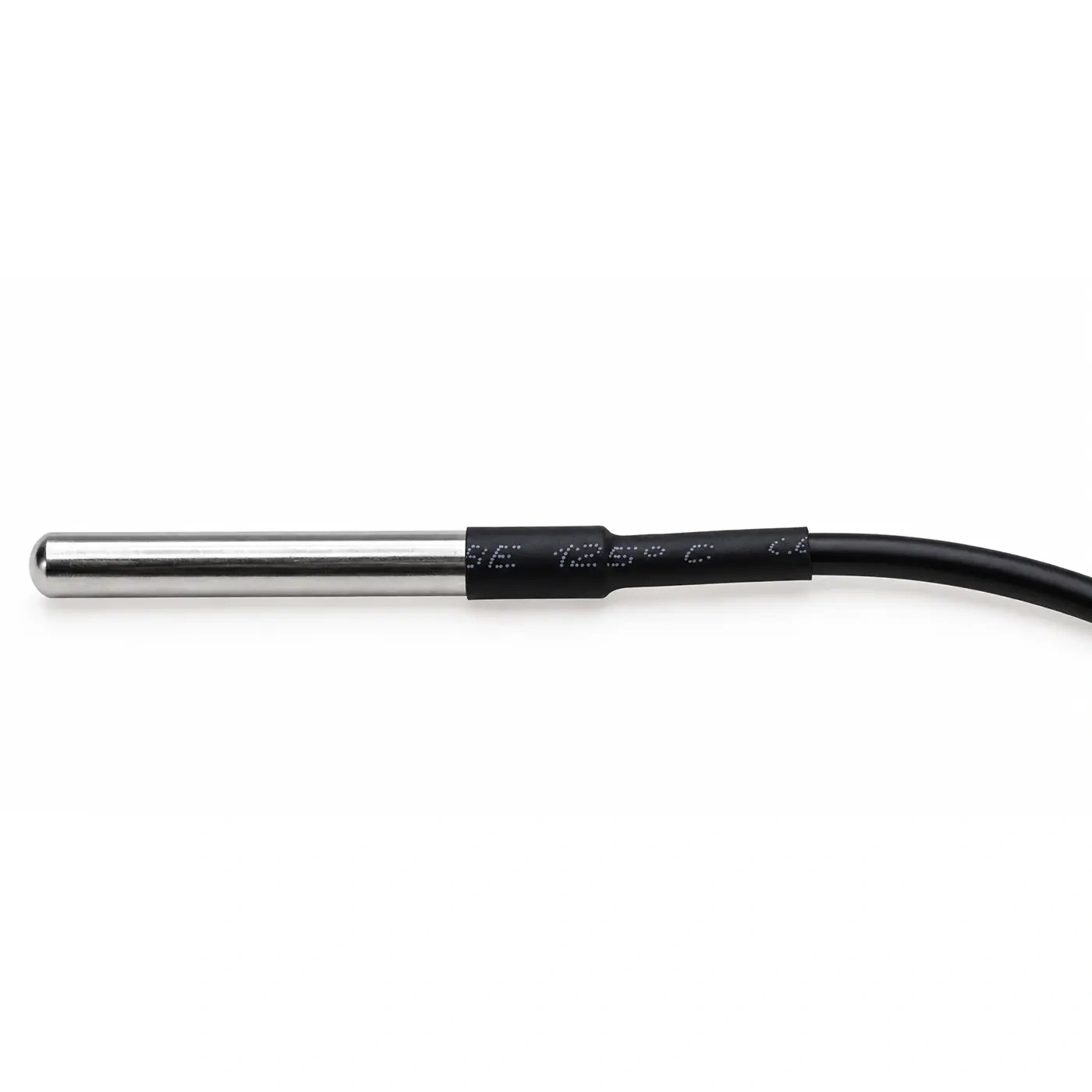

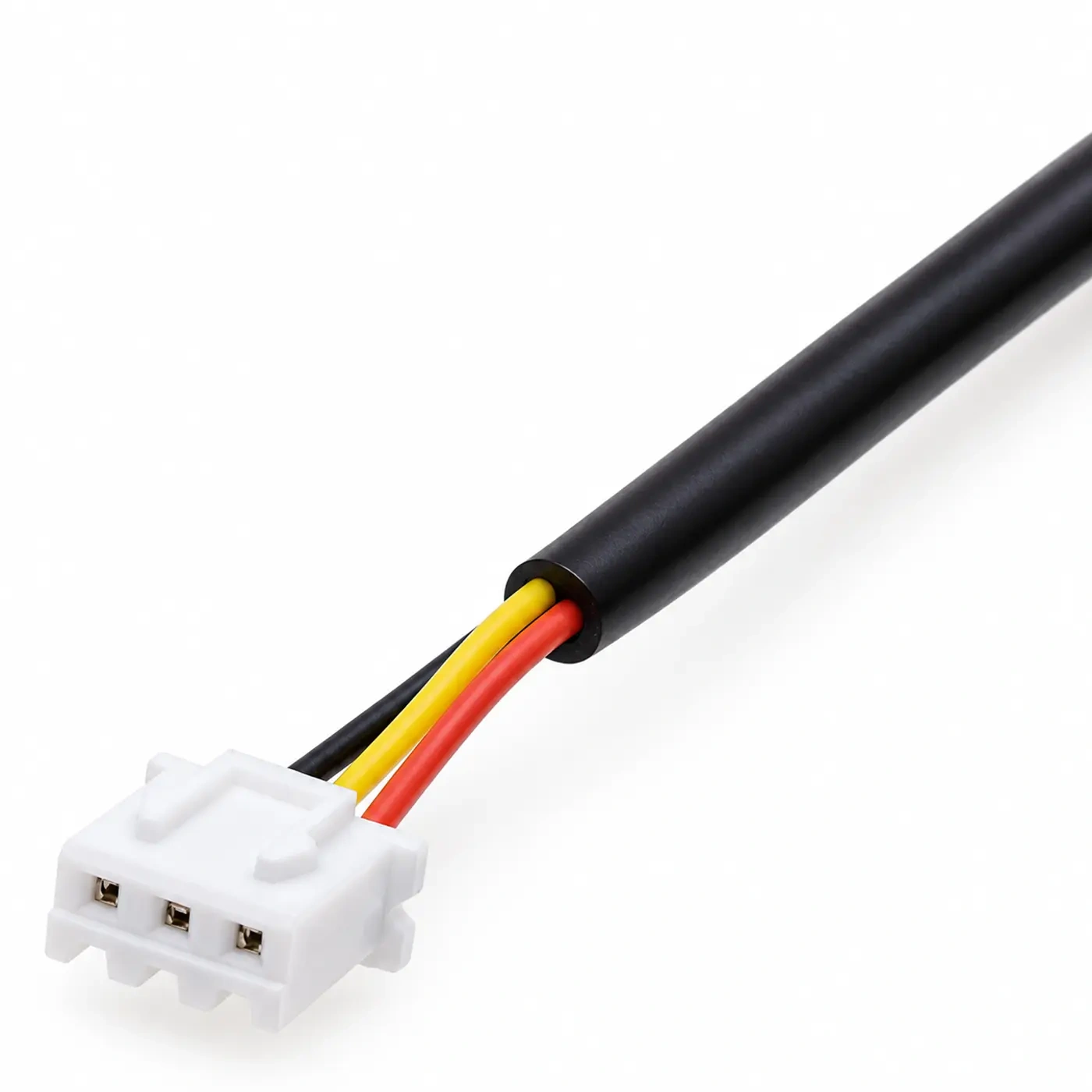

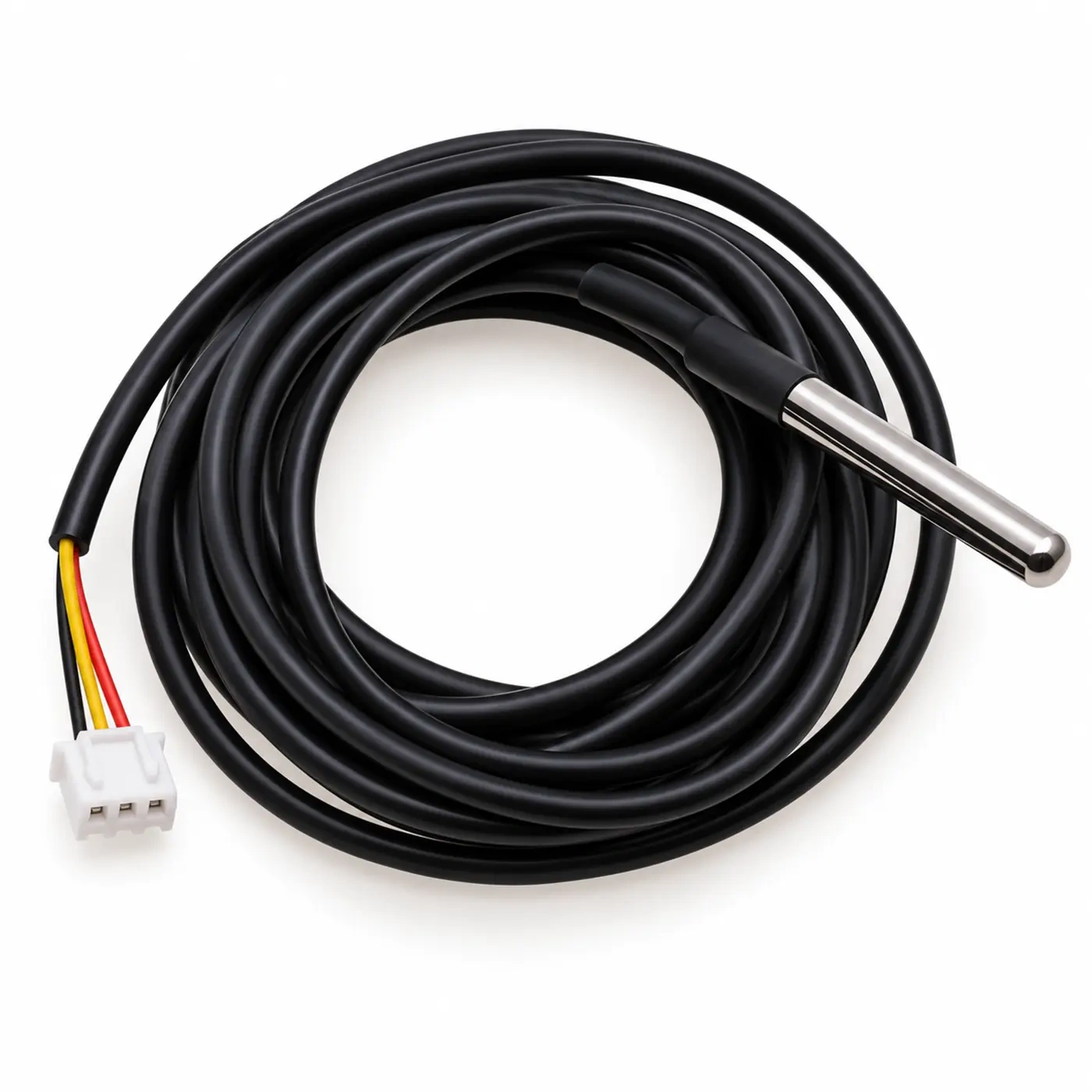

Wodoodporna sonda temperatury z układem DS18B20 w metalowej ochronnej tulei 50 × Ø6 mm, o długości całkowitej 3 m, z przewodem zakończonym zatrzaskowym wtykiem JST XH 3-pin.
Długość przewodu pozwala umieścić sterownik w szafce, rozdzielnicy lub obudowie, a tuleję w zbiorniku, na rurze albo za ścianą budynku. Przy tej długości magistrala 1-Wire pracuje ze standardowym rezystorem podciągającym 4,7 kΩ, a kilka takich sond obsługuje jeden pin mikrokontrolera.
Nie. Przy tej długości magistrala 1-Wire działa z typowym rezystorem podciągającym 4,7 kΩ między linią DATA a VCC. Dobór innej wartości rezystora dotyczy dopiero linii o długości rzędu kilkudziesięciu metrów.
Kilka sond pracuje równolegle na jednej linii danych, bo każdy DS18B20 ma unikalny 64-bitowy adres. Granicę wyznacza łączna długość przewodów magistrali i prąd dostarczany przez rezystor podciągający, a nie adresowanie.
Program odczytuje adresy wszystkich czujników na magistrali, po czym ogrzewa się w dłoni tuleję jednej sondy. Adres, przy którym temperatura rośnie, należy do tej sondy, i ten przydział wpisuje się na stałe w program.
Tak, DS18B20 obsługuje zasilanie pasożytnicze: żyłę VCC łączy się z GND, a układ pobiera energię z linii danych. Podczas konwersji temperatury linię DATA podciąga się do zasilania tranzystorem, bo sam rezystor 4,7 kΩ nie dostarcza wystarczającego prądu.
W obudowie sterownika. Złącze JST XH ma zakres temperatur pracy od -25 do +85°C, dlatego poza budynek wyprowadza się tylko przewód z tuleją, a połączenie wtyku z gniazdem zostaje wewnątrz.
