Sonda DS18B20 ze złączem JST XH do płytki sterownika

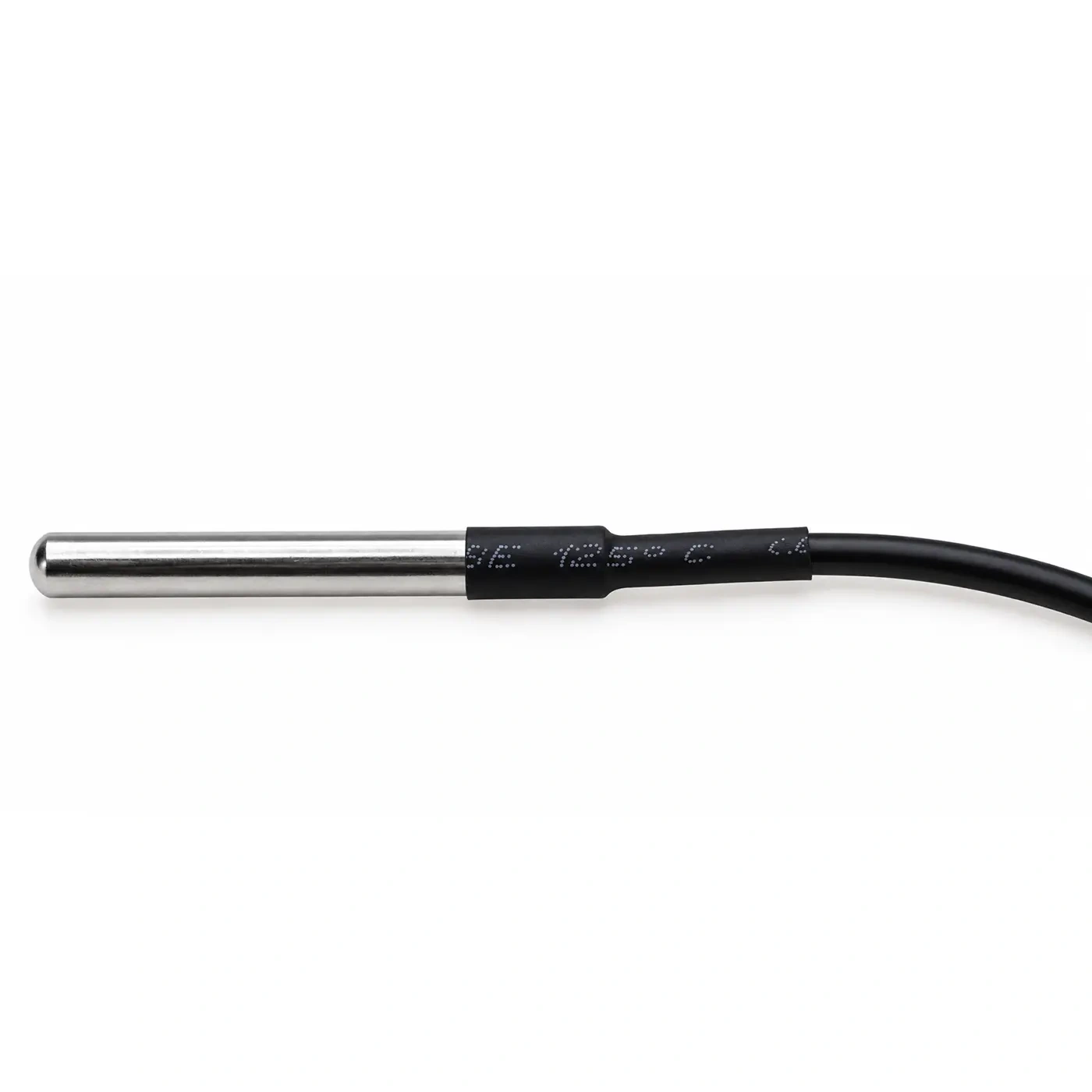

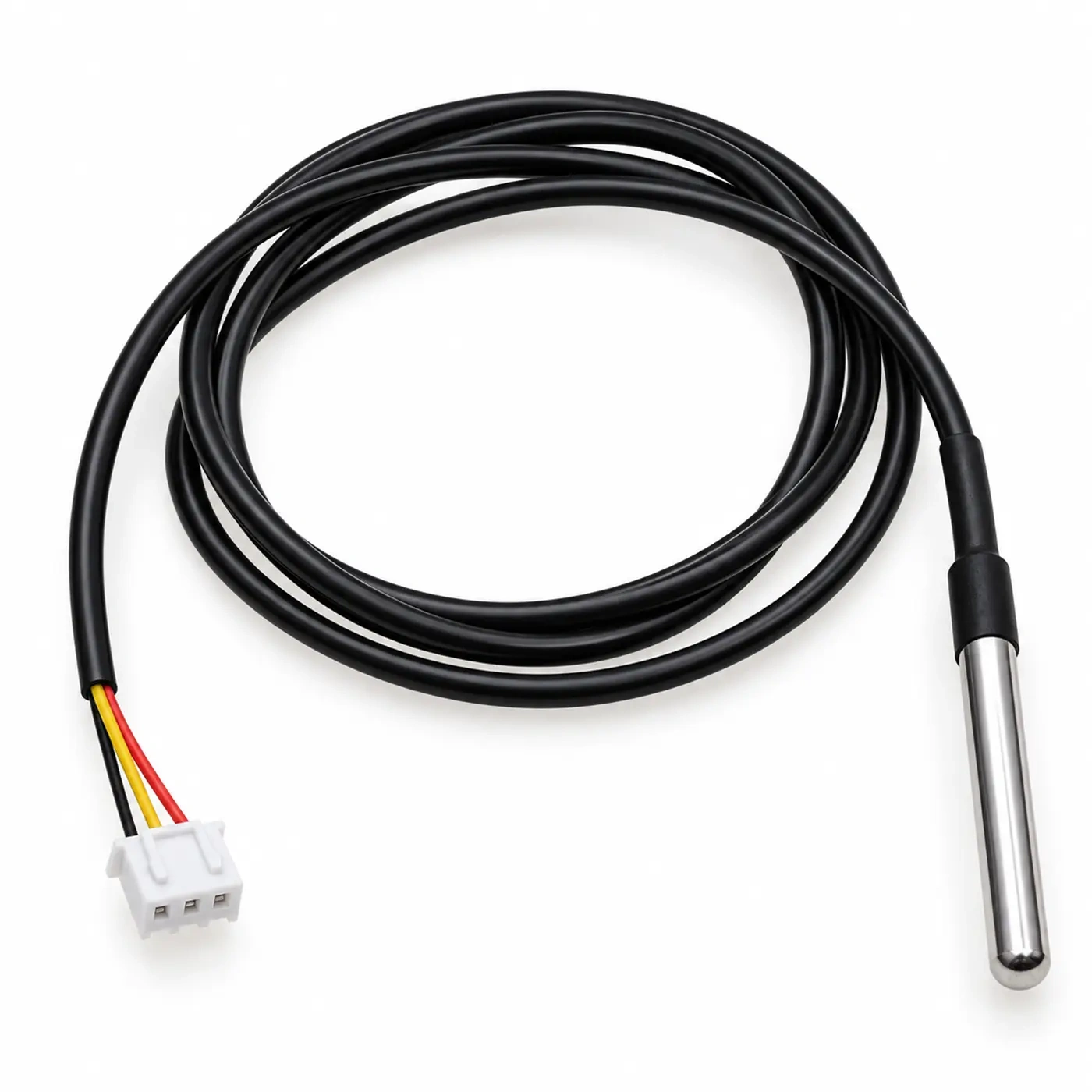

Czujnik DS18B20 w metalowej ochronnej tulei 50 × Ø6 mm na przewodzie zakończonym 3-pinowym wtykiem JST XH z zatrzaskiem, o długości całkowitej 1 m.

Wtyk wpina się w gniazdo XH na płytce drukowanej albo w module sterownika, bez lutowania i bez zacisków śrubowych. Układ zasilany napięciem od 3 do 5,5 V współpracuje z Arduino, ESP32 i Raspberry Pi, a wynik pomiaru przekazuje cyfrowo przez magistralę 1-Wire.

Specyfikacja techniczna

• układ pomiarowy: DS18B20, wyjście cyfrowe 1-Wire
• zakres pomiarowy układu: od -55 do +125°C
• dokładność pomiaru: ±0,5°C w zakresie od -10 do +85°C
• dokładność pomiaru: ±2°C w zakresie od -55 do +125°C
• rozdzielczość: 9-12 bitów, od 0,5 do 0,0625°C
• napięcie zasilania: od 3 do 5,5 V
• tuleja: metalowa, 50 × Ø6 mm
• długość całkowita: 1 m, z metalową tuleją i wtykiem
• przewód: 3 żyły

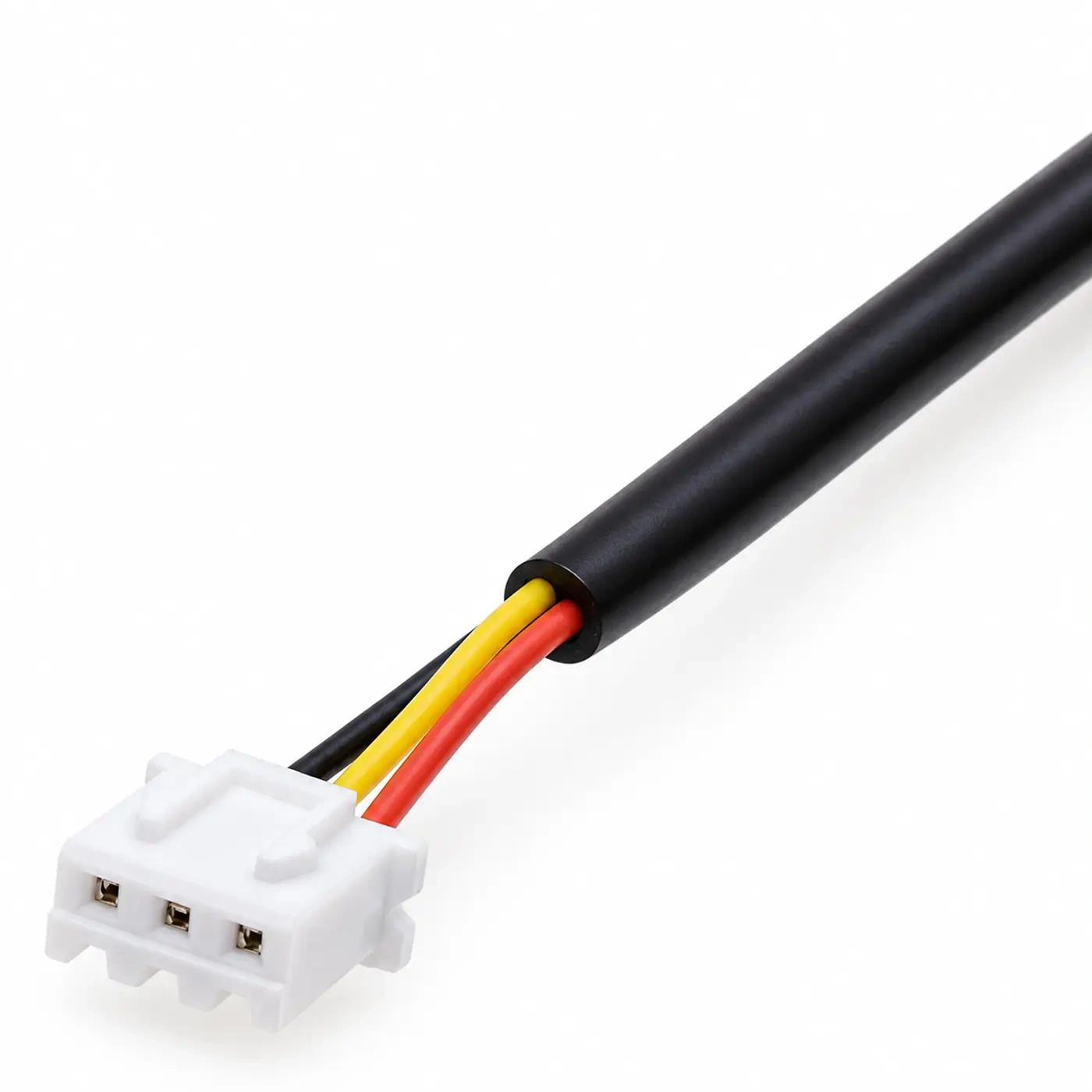

• złącze: wtyk JST XH 3-pin, raster 2,5 mm, z zatrzaskiem
• żyły: czerwona VCC, żółta DATA, czarna GND

Złącze JST XH: zatrzask, kodowanie i raster 2,5 mm

• Zatrzask w obudowie wtyku - wtyk zaczepia się o gniazdo i nie wysuwa się pod ciężarem przewodu ani przy drganiach urządzenia
• Kodowanie mechaniczne - kształt gniazda XH pozwala włożyć wtyk tylko w jednym położeniu, więc przy podłączaniu nie dochodzi do zamiany VCC z GND
• Raster 2,5 mm, w handlu jako XH2.54 - złącza serii JST XH mają raster 2,5 mm, a oznaczenie XH2.54 dotyczy tego samego typu złącza

Zastosowania na stole elektronika, w obudowach i w akwarium

• Dla elektronika - płytki prototypowe i własne PCB z gniazdem XH, moduły sterowników z przygotowanym wejściem 1-Wire
• W obudowach urządzeń - kontrola temperatury radiatora, zasilacza albo wnętrza szafki z elektroniką, z sondą prowadzoną przy płytce
• W akwarystyce - sterownik grzałki lub oświetlenia stojący przy zbiorniku, z tuleją zanurzoną w wodzie
