Czujnik temperatury 1-Wire z odłączanym wtykiem jack 3,5 mm

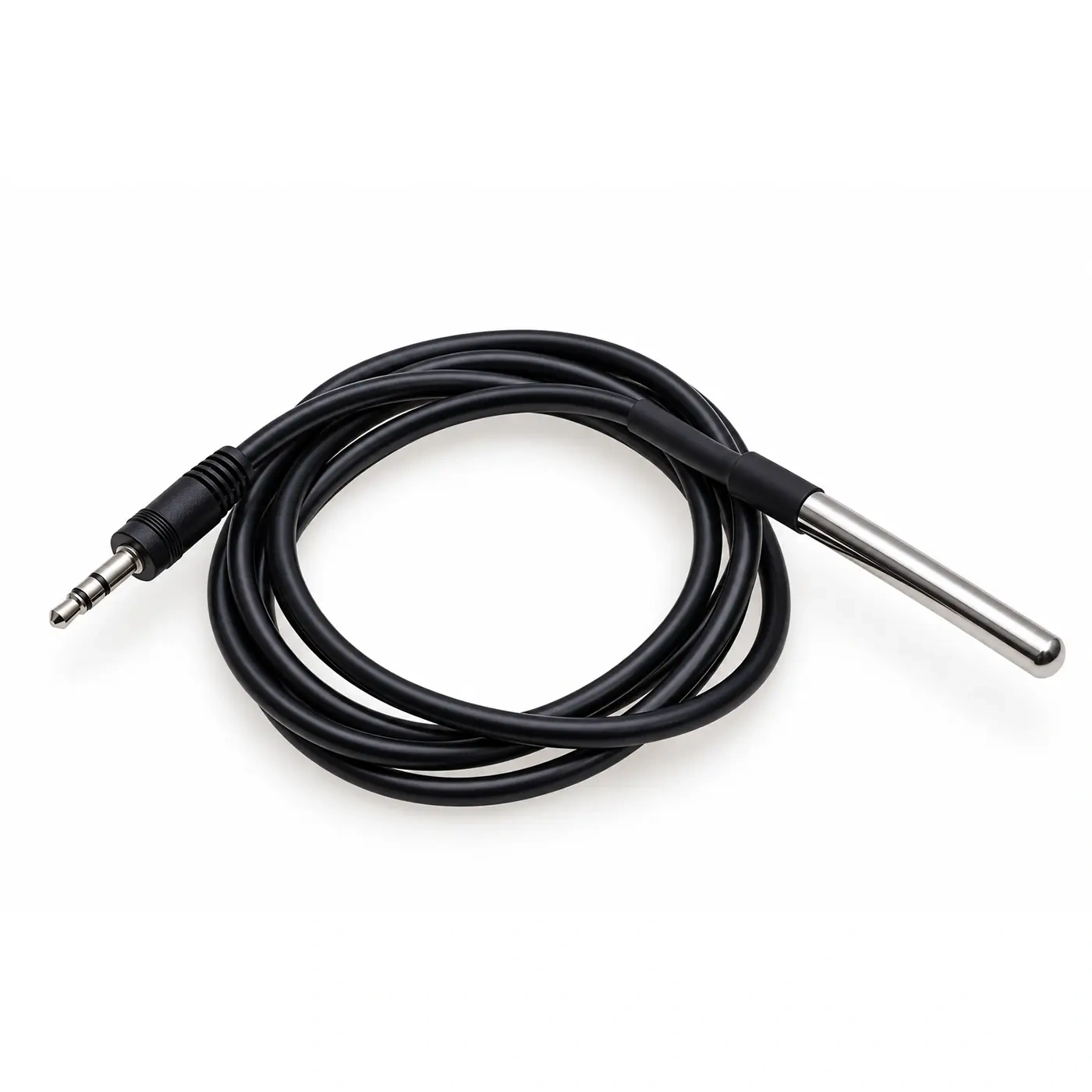

Wodoodporna sonda z układem DS18B20 w metalowej tulei 50 × Ø6 mm, z przewodem zakończonym wtykiem jack 3,5 mm 3-pin, o długości całkowitej 1 m. Trzy styki wtyku odpowiadają trzem liniom czujnika, więc sondę podłącza się do gniazda w obudowie sterownika i odłącza bez narzędzi. Wynik pomiaru trafia do mikrokontrolera jako liczba, z rozdzielczością do 0,0625°C, bez przetwornika analogowo-cyfrowego i bez kalibracji.

Specyfikacja techniczna

• układ pomiarowy: DS18B20, wyjście cyfrowe 1-Wire
• zakres pomiarowy układu: od -55 do +125°C
• dokładność: ±0,5°C w zakresie od -10 do +85°C
• rozdzielczość: 9-12 bitów, do 0,0625°C
• czas konwersji przy 12 bitach: do 750 ms
• napięcie zasilania: od 3 do 5,5 V

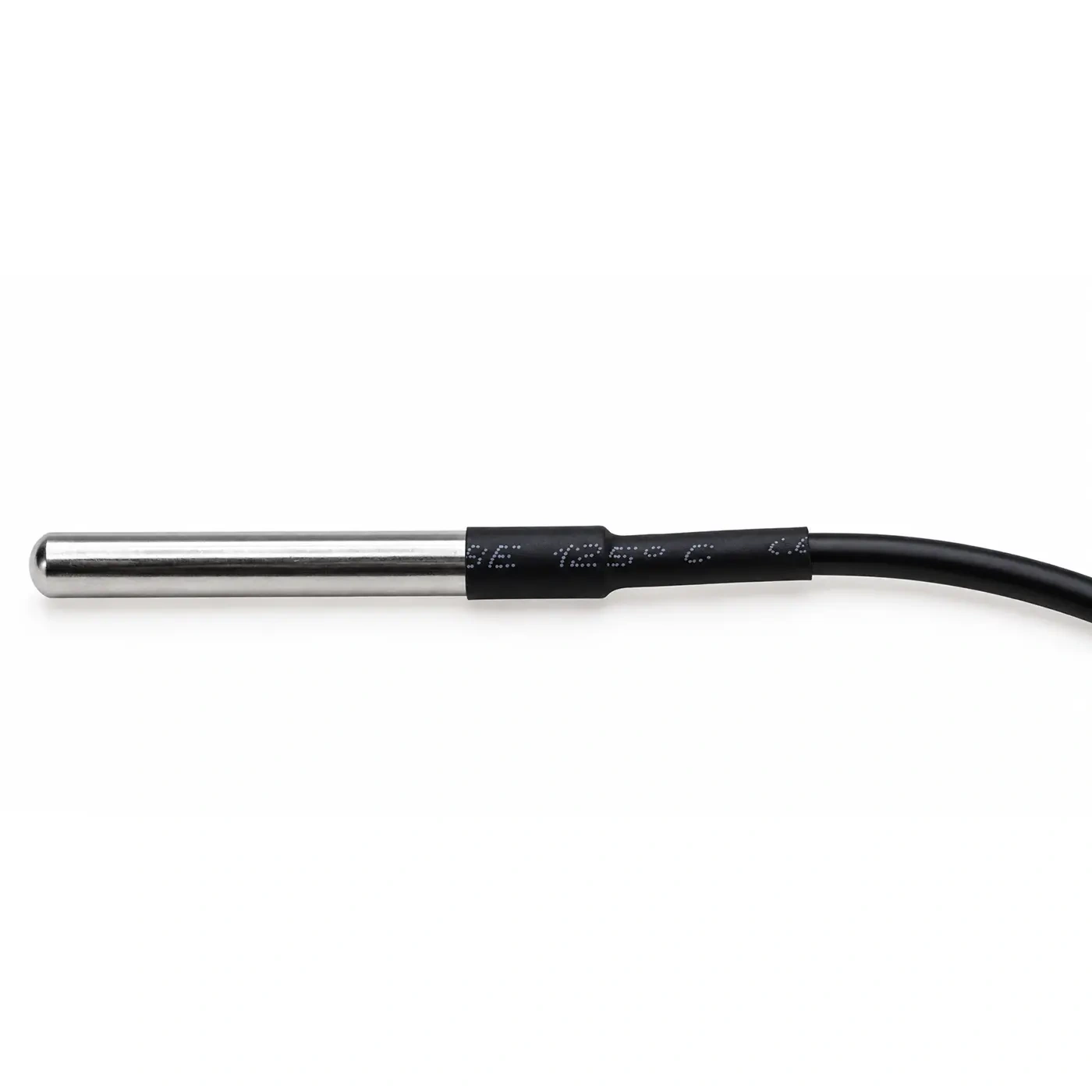

• tuleja: metalowa, 50 × Ø6 mm
• długość całkowita: 1 m, z tuleją i wtykiem
• przewód: 3 żyły
• złącze: wtyk jack 3,5 mm 3-pin (TRS)

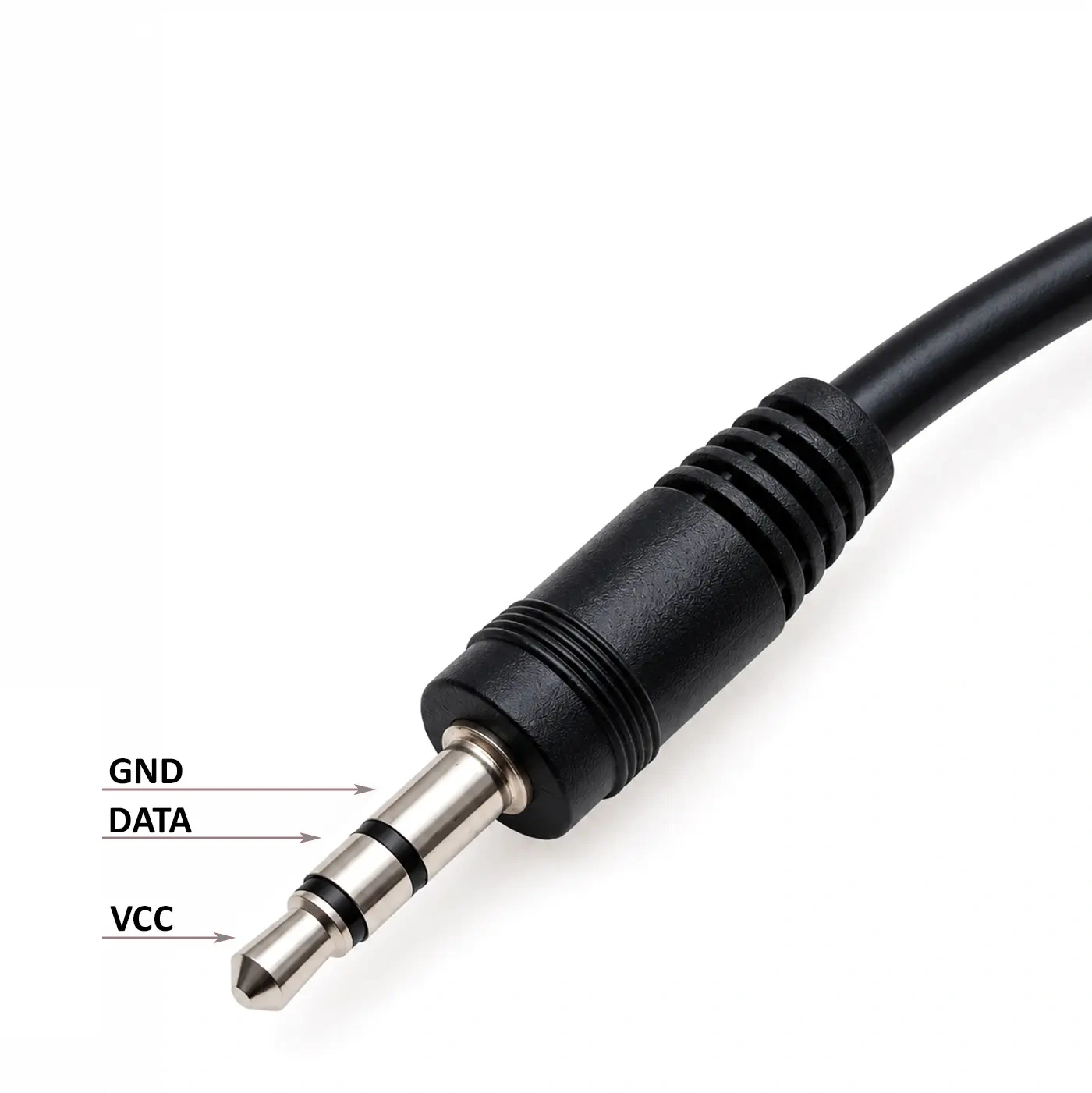

• styki wtyku: tulejka GND, pierścień DATA, końcówka VCC

Gniazdo jack 3,5 mm jako złącze sondy w obudowie

• Jeden otwór w ściance obudowy - panelowe gniazdo jack 3,5 mm montuje się w ściance sterownika, a sonda pozostaje odłączalna przy zamkniętym urządzeniu.
• Wymiana sondy bez otwierania sterownika - uszkodzony albo za krótki czujnik wymienia się przez wyjęcie wtyku z gniazda.
• Odczyt niezależny od styków i przewodu - DS18B20 przesyła temperaturę cyfrowo, więc rezystancja styków jacka i długość przewodu nie przesuwają wyniku, jak dzieje się to przy termistorze NTC.

Zastosowania w projektach, w warsztacie i w ogrodzie

• Dla konstruktora - termometry, termostaty i rejestratory na Arduino, ESP32 lub Raspberry Pi z sondą dołączaną od zewnątrz obudowy.
• W warsztacie i laboratorium - kontrola temperatury kąpieli wodnej, radiatora albo cieczy w układzie chłodzenia.
• W ogrodzie i szklarni - pomiar temperatury gleby lub wody w zbiorniku, z tuleją wsuniętą w podłoże.
